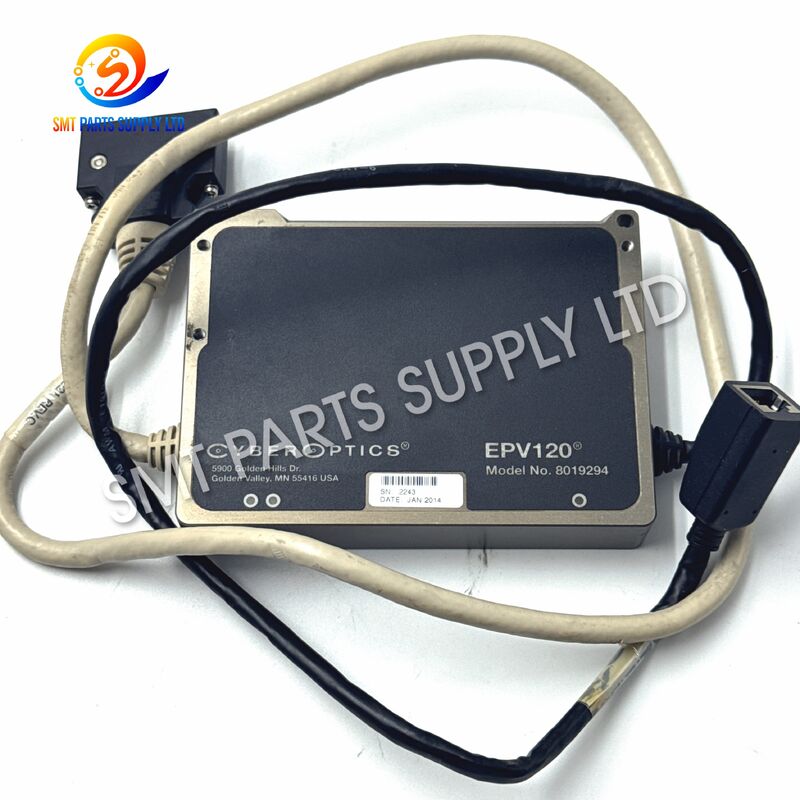

JUKI 40129657 EPV120, aynı zamanda şu şekilde tanımlanır:SiberOptik 8019294ile birlikte kullanılan özel bir görüş modülüdür.JUKI RX-6 SMT yerleştirme makinesi. EPV sistemi aşağıdakilerle ilişkilidir:Gömülü Süreç Doğrulamasıbileşen alma ve yerleştirme işlemleri sırasında görüntü yakalamak için tasarlanmış bir süreç izleme işlevidir. JUKI belgeleri, EPV'nin belirlenen yerleştirme noktalarını fotoğraflayacak ve bileşen varlığı kontrolleri gerçekleştirecek şekilde yapılandırılabileceğini gösterirken, RX-6 teknik bilgileri, gerçek zamanlı süreç doğrulaması için kullanılan başa takılan minyatür kamera sistemini açıklamaktadır. ASi Tech

Farklı olarakLNC120Lazer tabanlı bileşen merkezleme gerçekleştiren EPV120, yerleştirme izleme ve süreç doğrulama sistemine aittir. Bir RX-6 makinesi için yedek parça seçerken bu ayrım önemlidir. JUKI, LNC120'yi lazer tanıma sensörü olarak tanımlarken EPV, görüntüleme ve yerleştirme doğrulaması için kullanılır. Juki

RX-6 üretim hatlarına bakım yapan fabrikalar için, doğru şekilde eşleşen bir EPV120 modülü, süreç izleme kapasitesinin geri kazanılmasına yardımcı olur ve toplama, bileşen kullanımı ve yerleştirme anormalliklerinin daha etkili şekilde giderilmesini destekler.

Neden

SMT yerleştirme makineleri sürekli olarak yüksek hızda çalışır ve yerleştirme başlığının etrafına kurulan görüş ve izleme sistemleri tekrarlanan hareket, titreşim, toz, sıcaklık değişimleri ve uzun üretim döngülerine maruz kalır.

EPV ile ilgili bir modül kararsız hale geldiğinde veya hasar gördüğünde makine, süreç doğrulama yeteneğinin bir kısmını kaybedebilir.

İncelemeye veya değiştirmeye yol açabilecek yaygın durumlar şunlardır:

EPV özellikle kullanışlıdır çünkü yerleştirme sorunları birkaç aşamada ortaya çıkabilir. Bir bileşen besleyiciden doğru şekilde çıkmayabilir, püskürtme ucu tarafından güvenli bir şekilde tutulmayabilir, aktarım sırasında düşebilir veya yerleştirme sonrasında doğru konumda kalmayabilir.

JUKI'nin RX-6 EPV işlevi, bu üretim olayları etrafında görüntü tabanlı bilgi sağlamak üzere tasarlanmıştır ve operatörlerin süreç sorunlarını araştırırken ek kanıtlar elde etmelerine olanak tanır. 51Smt PDF

Bu nedenle hatalı bir izleme modülü yalnızca görüntü yakalamayı etkilemez. Ayrıca bakım ve kalite kontrol personelinin kullanabileceği proses bilgisi miktarını da azaltabilir.

Çözüm

Hasarlı veya dengesiz bir EPV120'yi doğru şekilde eşleşen bir EPV120 ile değiştirmek40129657 / Siber Optik 8019294birim, uyumlu RX-6 yapılandırmasının amaçlanan Gömülü Süreç Doğrulama yeteneğinin geri kazanılmasına yardımcı olabilir. JUKI parça numarası 40129657, EPV120 olarak belgelenirken endüstri parça referansları aynı montajı CyberOptics 8019294 ile ilişkilendirir.

Değiştirme sonrasında teknisyenler, modülün düzgün şekilde kurulduğunu, elektrik bağlantısının yapıldığını, makine tarafından tanındığını ve doğru yazılım ve üretim ayarlarıyla çalıştığını doğrulamalıdır.

EPV sistemi, görüntülerin alınıp alınmadığını ve bileşen varlığı denetiminin yapılıp yapılmadığını kontrol etmek için RX-6 üretim verileri içerisinde yapılandırılabilir. Makine dokümantasyonu, cihazı basit bir bağımsız kamera olarak ele almak yerine seçilebilir EPV çalışma modlarını içerir. 51Smt PDF

Bu nedenle değiştirme işlemi normalde hem donanım incelemesini hem de işlevsel doğrulamayı içermelidir.

Kurulumdan Sonra Önerilen Kontroller

Modül hassas bir optik ve elektronik bileşen olarak ele alınmalıdır. Kurulum sırasında optik yüzeylere dokunmaktan kaçının ve üniteyi kirlenmeye, mekanik şoka ve elektrostatik boşalmaya karşı koruyun.

Özellikler

tanımlayıcılarEPV120,40129657, VeSiberOptik 8019294mevcut parça referanslarıyla ilişkilidir ve RX-6 belgeleri, EPV'nin bir süreç doğrulama işlevi olarak kullanıldığını doğrular.

EPV120 ve LNC120 Farkı

Bu iki RX-6 bileşeni karıştırılmamalıdır.

JUKI, RX-6'nın lazer merkezleme için LNC120 kullandığını, yerleştirme monitörü/EPV sisteminin ise üretim olaylarını kontrol etmek için görüntülemeyi kullandığını açıklıyor. Juki

Bu ayrım, müşterilerin yalnızca "RX-6 sensörü" veya "RX-6 kamera" gibi bir açıklama sağladığı durumlarda özellikle önemlidir.

Başvuru

JUKI EPV120 40129657, uyumlu RX-6 ekipmanını çalıştıran SMT montaj ortamlarında kullanılmak üzere tasarlanmıştır.

Tipik uygulamalar şunları içerir:

Süreç izleme görüntülerinin önemli bir faydası sorun gidermedir. Bir yerleştirme hatası meydana geldiğinde, üretim personeli yalnızca bitmiş PCB'ye güvenmek yerine farklı olası nedenleri ayırt etmek için kayıtlı süreç bilgilerini kullanabilir.

Örneğin operatörün, bir bileşenin toplamadan önce mevcut olup olmadığını, toplamanın doğru şekilde gerçekleşip gerçekleşmediğini veya yerleştirme aşamasında anormal bir durumun ortaya çıkıp çıkmadığını belirlemesi gerekebilir.

RX-6 EPV sisteminin sektör tanımlarında, kafanın etrafına entegre edilen minyatür kameraların, toplama ve yerleştirme öncesi ve sonrası aşamaları yakalayabildiği ve arıza analizi ve süreç izlenebilirliği için yararlı veriler sağlayabildiği belirtilmektedir. ÇevirHTML5

Nasıl Çalışır?

EPV'nin anlamıGömülü Süreç Doğrulaması. RX-6'da sistem, ayrı bir alt kontrol makinesi olarak işlev görmek yerine yerleştirme sürecine entegre edilmiştir.

Programlanmış çalışma sırasında makine, seçilen üretim noktalarında fotoğraf çekmek için EPV'yi kullanabilir. JUKI'nin RX-6 işletim belgeleri, özellikle yerleştirme noktalarının fotoğraflanması ve bileşen varlığı değerlendirmesinin yapılması için EPV ayarlarına izin verir. 51Smt PDF

Genel çalışma sırası aşağıdaki gibi özetlenebilir:

1. Bileşen Hazırlığı

Yerleştirme kafası, gerekli bileşeni toplamak için programlanan besleyici konumuna doğru hareket eder.

1. Teslim Alma İzleme

Prodüksiyona ve EPV konfigürasyonuna bağlı olarak, görüntü alma süreci etrafında görüntü bilgileri elde edilebilir.

1. Bileşen Aktarımı

Makine, bileşeni programlanan PCB yerleştirme konumuna doğru aktarır.

1. Yerleşim İzleme

EPV sistemi yerleştirme süreciyle ilgili bilgileri yakalar.

1. Doğrulama

Beklenen bileşen durumunun mevcut olup olmadığının belirlenmesine yardımcı olmak için resimler veya inceleme bilgileri kullanılabilir.

1. Süreç Analizi

Bir üretim anormalliği oluştuğunda, mevcut EPV bilgileri teknisyenlerin sorunun nerede oluştuğunu analiz etmelerine yardımcı olabilir.

Bu süreç, bakım personeline tek başına basit bir makine alarmından daha fazla bilgi sağlar.

Bunu anlamak da önemlidirEPV120, LNC120 bileşen merkezlemenin yerini almaz. JUKI'nin lazer tanıma teknolojisi, lazer ölçümü kullanarak bileşen konumunu ve açısını hesaplarken, EPV farklı bir süreç izleme rolü gerçekleştirir. Juki

Nasıl Seçilir

Doğru EPV yedek parçasının seçilmesi öncelikle makine modeline, mevcut parça numarasına, modül kimliğine ve fiziksel konfigürasyona dayanmalıdır.

1. JUKI Parça Numarasını doğrulayın

Mevcut birimin işaretlenip işaretlenmediğini kontrol edin:

40129657

Sadece benzer göründüğü için yenisini seçmeyin.

2. EPV Modelini Onaylayın

Doğrulamak:

EPV120

RX serisi makineler birden fazla optik ve algılama bileşeni içerebilir, dolayısıyla model adı önemlidir.

3. SiberOptik Numarasını Doğrulayın

Görüldüğü yerde, ünitenin aşağıdakileri taşıyıp taşımadığını kontrol edin:

8019294

Mevcut parça referansları CyberOptics 8019294'ü JUKI 40129657 EPV120 ile ilişkilendirmektedir.

4. Makineyi Onaylayın

Bu ürün aşağıdakilerle ilişkilidir:JUKI RX-6platformu. Üretim ekipmanı farklı kafa spesifikasyonlarına veya daha önceki modifikasyonlara sahip olabileceğinden, makine konfigürasyonu sipariş vermeden önce yine de doğrulanmalıdır.

5. EPV120'yi LNC120 ile Karıştırmayın

Bu en önemli seçim noktalarından biridir.

Eğer ihtiyacın varsa40129658 / Siber Optik 8017990, şunu kastediyorsun:LNC120 lazer tanıma ünitesiEPV120 40129657 değil.

6. Sipariş Vermeden Önce Fotoğraf Gönderin

Daha hızlı onay için şunları sağlayın:

Sevkiyattan önce doğru tanımlama, kurulum gecikmelerini ve gereksiz üretim kesintilerini azaltabilir.

SSS

S1: JUKI 40129657 EPV120 ne için kullanılır?

EPV120, RX-6 Gömülü Süreç Doğrulama sistemiyle ilişkilidir. Bileşen alma ve yerleştirme operasyonlarında görüntü tabanlı izlemeyi destekleyerek üretim personelinin bileşen varlığını doğrulamasına, süreç bilgilerini saklamasına ve SMT yerleştirme anormalliklerini araştırmasına yardımcı olur. 51Smt PDF

S2: EPV120, LNC120 lazer sensörüyle aynı mıdır?

Hayır. EPV120 ve LNC120 farklı işlevler gerçekleştirir. EPV120, görüntü tabanlı yerleştirme süreci doğrulamasıyla ilişkilidir; LNC120 ise bileşen merkezleme ve konum ölçümü için kullanılan lazer tanıma ünitesidir. Juki

S3: Hangi makine JUKI 40129657 EPV120'yi kullanıyor?

40129657 EPV120 aşağıdakilerle ilişkilidir:JUKI RX-6 SMT yerleştirme makinesi. Müşteriler, yedek parça siparişi vermeden önce mevcut parça etiketini ve makine konfigürasyonunu doğrulamalıdır. 富士泰

S4: CyberOptics 8019294, JUKI 40129657'ye eşdeğer midir?

Parça referansları tanımlanırSiberOptik 8019294birlikteJUKI 40129657 / EPV120. Satın alma onayı için, sevkıyattan önce etiketin tamamını, fiziksel üniteyi, konektör düzenini ve makine modelini karşılaştırın.

S5: Bir soruşturma için hangi bilgileri sağlamalıyım?

Lütfen makine modelinizi, gerekli miktarı, JUKI parça numarasını, CyberOptics numarasını ve mevcut EPV modülü etiketinin net bir fotoğrafını sağlayın. Bu, daha hızlı uyumluluk onayına ve teklif hazırlığına olanak tanır.
