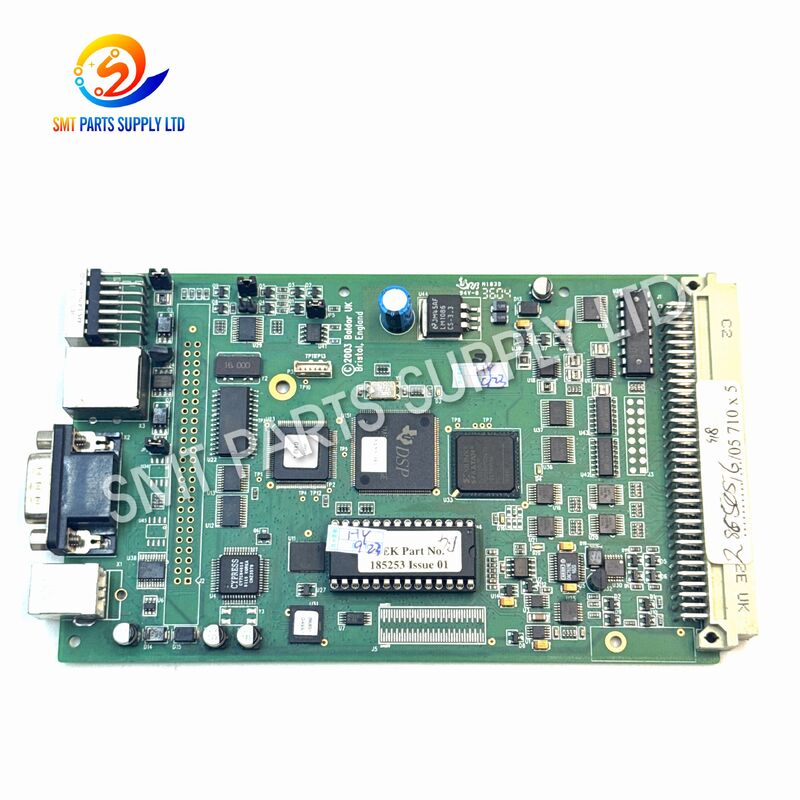

DEK 185253 NextMove EB0462A01 SMT Yazıcı için Kontrol Kartı

DEK 185253 NextMove EB0462A01 Kontrol Kartı SMT Yazıcı için

Bu DEK 185253 NextMove EB0462A01 Kontrol Kartı uyumlu DEK SMT elek ve şablon baskı ekipmanlarında kullanılan elektronik bir kontrol bileşenidir. Yazıcı kontrol sistemi içine monte edilen kart, makine hareketi yönetimi, komut işleme, iletişim ve ilgili kontrol bileşenleri arasındaki koordineli çalışmaya yardımcı olur.

Bir SMT üretim ortamında, lehim pastası yazıcısı, her PCB yerleştirme işlemine girmeden önce tekrarlanan doğru mekanik hareketleri tamamlamalıdır. Bu nedenle, tutarlı makine tepkisini ve normal üretim döngülerini sürdürmek için güvenilir bir kontrol kartı önemlidir.

Bu 185253 kontrol kartı öncelikli olarak makine bakımı, arızalı kontrol kartlarının değiştirilmesi, yenileme projeleri ve yedek parça envanteri için tedarik edilir. EB0462A01, donanım sürümüne bağlı olarak ek bir kart tanımlama referansı olarak görünebilir.

DEK makineleri farklı donanım revizyonları içerebileceğinden, müşterilerin sipariş vermeden önce orijinal kart numarasını, PCB etiketini, konektörleri ve makine yapılandırmasını doğrulamaları şiddetle tavsiye edilir.

Ana Ürün Bilgileri

Neden — Bir Kontrol Kartının Neden Değiştirilmesi Gerekebilir

SMT baskı ekipmanları normalde uzun üretim saatleri boyunca çalışır ve binlerce tekrarlayan döngüyü tamamlar. Zamanla, elektronik kontrol bileşenleri yaşlanma veya kararsızlık yaşayabilir.

Birkaç koşul, kontrol kartı sorunlarına katkıda bulunabilir.

1. Uzun Süreli Elektronik Bileşen Yaşlanması

Kapasitörler, konektörler, entegre devreler, lehim bağlantıları ve diğer PCB bileşenleri, uzun çalışma sürelerinden sonra yavaş yavaş bozulabilir. Yaşlanma her zaman hemen arızaya neden olmaz. Çoğu durumda, makine önce aralıklı alarmlar veya kararsız davranışlar gösterir.

2. Güç Kaynağı Dalgalanması

Beklenmedik voltaj değişimi, kararsız güç girişi, topraklama sorunları veya anormal kapanma koşulları elektronik kontrol kartlarını etkileyebilir.

Bir makine, küçük bir elektriksel bozulmadan sonra çalışmaya devam edebilir ancak daha sonra iletişim veya kontrolcüyle ilgili sorunlar geliştirebilir.

3. Toz ve Kirlenme

Endüstriyel SMT ortamları toz, lehim pastası kalıntısı veya başka kirlilikler içerebilir. Bu malzemeler elektronik bileşenler veya konektörler etrafında birikirse, elektriksel performans etkilenebilir.

4. Konektör veya Kontak Sorunları

Gevşek konektörler, oksitlenmiş kontaklar, hasarlı kablolar veya kontrol kartı ile çevresel cihazlar arasındaki zayıf bağlantı, kart arızasına benzer belirtiler üretebilir.

Bu nedenle, sorun giderme sırasında kablolar ve konektörler de incelenmelidir.

5. Makine Titreşimi

Sürekli yazıcı hareketi uzun süreli mekanik titreşime neden olabilir. Kötü sabitlenmiş konektörler veya yaşlanan lehim bağlantıları, uzun çalışma süresinden sonra kararsız hale gelebilir.

6. Donanım Arızası

Sorun giderme, mevcut kontrol kartının kusurlu olduğunu doğrularsa, uyumlu bir DEK 185253 NextMove kontrol kartı ile değiştirmek verimli bir bakım çözümü olabilir.

Tipik Arıza Belirtileri

Bir kontrol kartı sorunu, birkaç makine belirtisiyle ilişkilendirilebilir.

Bu belirtiler, 185253 kartının kusurlu olduğunu otomatik olarak kanıtlamaz. Değiştirmeden önce nitelikli bir teknisyen sistematik sorun giderme yapmalıdır.

Çözüm — Yazıcı Bakımı İçin Kontrol Kartı Değişimi

Orijinal yazıcı kontrolcüsünün kusurlu olduğu doğrulandığında, doğru eşleşen bir yedek kart takmak, tüm yazıcıyı değiştirmeden kontrol sistemini geri yüklemeye yardımcı olabilir.

Bu 185253 EB0462A01 kontrol kartı mevcut DEK üretim ekipmanlarını bakımını yapan müşteriler için uygundur ve makine yapılandırmasına göre bir yedek bileşen olarak kullanılabilir.

Tipik bir değiştirme prosedürü şunları içerir:

1. Makine modelini ve orijinal kart tanımlamasını kaydedin.

2. Bakım prosedürlerine göre ekipmanı kapatın.

3. Makineyi güç kaynağından ayırın.

4. ESD koruma prosedürlerine uyun.

5. Orijinal kartın ve konektör konumlarının fotoğrafını çekin.

6. Kusurlu kontrol kartını dikkatlice çıkarın.

7. Yedek kartı orijinal ünite ile karşılaştırın.

8. Konektör konumunu ve donanım revizyonunu doğrulayın.

9. Yedek kartı takın.

10. Tüm kabloları güvenli bir şekilde yeniden bağlayın.

11. Makineyi yeniden başlatın ve iletişimi kontrol edin.

12. Üretime dönmeden önce makine hareketini test edin.

Kurulum, SMT yazıcı bakımı konusunda bilgili personel tarafından yapılmalıdır.

Özellikler

Uygulama

Bu DEK 185253 kontrol kartı öncelikli olarak DEK şablon veya elek yazıcılarının aktif üretimde kaldığı SMT üretim ortamlarında kullanılır.

SMT Üretim Hatları

Lehim pastası baskısı normalde bir SMT montaj hattındaki ilk ana işlemdir. Kararlı yazıcı çalışması, baskı, inceleme, yerleştirme, yeniden akış ve sonraki işlemler arasında sürekli PCB akışını sürdürmeye yardımcı olur.

Yazıcı Onarımı

Bakım departmanları, arıza doğrulandıktan sonra hasarlı veya kararsız bir kontrolcüyü değiştirmek için kartı kullanabilir.

Önleyici Yedek Parça Envanteri

Eski SMT baskı ekipmanlarını çalıştıran fabrikalar, beklenmedik bir kart arızası tüm üretim hattını durdurabileceğinden, önemli elektronik kartları stokta tutarlar.

Uyumlu bir kontrolcüyü hazır bulundurmak, acil kaynaklara bağımlılığı azaltabilir.

Makine Yenileme

Kullanılmış SMT ekipman tedarikçileri ve bakım şirketleri, mevcut elek yazıcılarını yenilerken kontrol kartlarına ihtiyaç duyabilir.

Elektronik Üretim Hizmetleri

EMS fabrikaları genellikle birden fazla nesil SMT ekipmanı çalıştırır. Uygun elektronik yedek parçaları bulundurmak, ekipman kullanılabilirliğini artırabilir ve uzun vadeli bakım planlamasını basitleştirebilir.

Uygulama Sektörleri

Nasıl Çalışır

Kontrol kartı, SMT yazıcısının elektronik kontrol mimarisinin bir parçasıdır.

Normal baskı işlemi sırasında, makine kontrol sistemi tanımlanmış bir sırada çok sayıda eylemi koordine etmelidir. Makine yapılandırmasına bağlı olarak, bunlar PCB transferi, kart konumlandırma, şablona bağlı hareket, baskı mekanizması hareketi ve diğer kontrollü makine fonksiyonlarını içerebilir.

Kontrolcü, yazıcı kontrol sisteminden gelen komutları işler ve gerekli makine hareketini koordine etmede rol oynar.

Basitleştirilmiş bir çalışma dizisi şu şekilde açıklanabilir:

Makine Komutu → Kontrolcü İşleme → Hareket Koordinasyonu → Mekanik Operasyon → Durum Geri Bildirimi

Kontrol kartı doğru çalıştığında, komutlar işlenir ve ilgili bileşenler makine programına göre yanıt verir.

Kart bir elektronik veya iletişim hatası geliştirirse, bir veya daha fazla makine hareketi doğru şekilde tamamlanamayabilir. Ekipman durabilir, alarmlar gösterebilir veya başlatma sırasında arızalanabilir.

Doğrulanmış kusurlu bir kartı doğru uyumlu kontrolcü ile değiştirmek, normal makine çalışması için gerekli donanım platformunu geri yükler.

Kontrolcü Fonksiyon Genel Bakışı

Nasıl Seçilir

Eski SMT ekipmanları için elektronik yedek parça satın alırken doğru kart tanımlaması özellikle önemlidir.

İki kart çok benzer görünebilirken farklı revizyonlar, yapılandırmalar veya konektör düzenlemeleri kullanabilir.

Sipariş vermeden önce DEK 185253, aşağıdaki bilgileri doğrulayın.

1. Ana Parça Numarasını Kontrol Edin

Orijinal kart göstermelidir:

185253

Bu, ürün için birincil tanımlama referansıdır.

2. EB0462A01'i Kontrol Edin

Mevcut kartınız EB0462A01 olarak işaretlenmişse, karşılaştırma için etiketin net bir fotoğrafını gönderin.

Yalnızca PCB'nin görünümüne güvenmeyin.

3. PCB Revizyonunu Kontrol Edin

Kart revizyonları makineler veya üretim dönemleri arasında farklılık gösterebilir.

Kartınız REV bilgisi içeriyorsa, sipariş vermeden önce bunu sağlayın.

4. Makine Bilgilerini Doğrulayın

Makine modelini ve mevcutsa makine seri numarasını veya yapılandırma bilgilerini gönderin.

Bu, uyumsuz bir kontrol kartı sipariş etme olasılığını azaltmaya yardımcı olur.

5. Konektörleri Karşılaştırın

Konektör sayısı, konektör konumu, PCB düzeni, montaj konumu ve görünür bileşen düzenini kontrol edin.

6. Fotoğraf Gönderin

En hızlı tanımlama için şunları sağlayın:

Neden Doğru Tanımlama Önemlidir

Bir kontrol kartını değiştirmek, basit bir mekanik yedek parça satın almaktan farklıdır.

Uyumluluk birden fazla sayıya bağlı olabilir. Donanım revizyonu, firmware ortamı, makine nesli veya sistem yapılandırması da kurulumu etkileyebilir.

Bu nedenle, yalnızca bir fotoğrafa göre satın almak yerine orijinal kontrolcüyü kontrol etmenizi öneririz.

Tanımlama sürecimiz şunlara dayanabilir:

• Ana parça numarası

• Alternatif PCB numarası

• Revizyon

• Makine modeli

• Konektör düzeni

• Orijinal kart fotoğrafları

Göndermeden önce bu bilgiyi sağlamak, sipariş doğruluğunu artırmaya yardımcı olur ve gereksiz değiştirme süresini azaltır.

Bakım Önerileri

Elektronik kontrol kartları, depolama ve kurulum sırasında dikkatli bir şekilde kullanılmalıdır.

ESD Koruması

PCB'ye dokunurken uygun antistatik koruma kullanın.

Kartı Kuru Tutun

Elektronik bileşenleri kuru, temiz bir ortamda saklayın.

Doğrudan Temastan Kaçının

Açıkta kalan elektronik kontaklara gereksiz yere dokunmayın.

Konektörleri Kontrol Edin

Kontrolcüyü değiştirmeden önce kabloları ve fişleri hasar veya kirlilik açısından inceleyin.

Güç Koşullarını Doğrulayın

Başka bir kart takmadan önce anormal besleme voltajı düzeltilmelidir. Aksi takdirde, bir yedek bileşen aynı sorunu yaşayabilir.

Üretimden Önce Test Edin

Değiştirdikten sonra, normal üretime başlamadan önce makine başlatma ve kontrollü hareketi test edin.

Satın Alma Kontrol Listesi

SSS

S1: DEK 185253 EB0462A01 kartı ne için kullanılır?

185253, uyumlu DEK SMT baskı ekipmanlarında kullanılan bir NextMove kontrol kartıdır. Yazıcı kontrol sisteminin bir parçasıdır ve normal baskı döngüleri sırasında makine kontrolünü, iletişimi ve koordineli çalışmayı destekler.

S2: EB0462A01, DEK 185253 ile aynı referans mıdır?

EB0462A01, 185253 ile ilişkili alternatif bir kart referansı olarak görünebilir. Ancak, PCB revizyonları değişebilir, bu nedenle sipariş vermeden önce her zaman gerçek etiket, revizyon, konektör düzeni ve makine yapılandırması kontrol edilmelidir.

S3: Bu kartı yalnızca makine modelini kullanarak sipariş edebilir miyim?

Makine modelini sağlamak yardımcı olur, ancak orijinal kontrolcünün, özellikle parça numarası ve revizyon etiketlerinin net fotoğraflarını göndermenizi de öneririz. Bu, uyumluluk doğrulaması için daha güvenilir bir temel sağlar.

S4: Teklif için hangi bilgileri sağlamalıyım?

Lütfen gerekli miktarı, DEK parça numarası 185253'ü, gösteriliyorsa EB0462A01 referansını, kart revizyonunu, makine modelini, hedef ülkeyi ve orijinal kontrolcünüzün fotoğraflarını sağlayın. Bu, daha hızlı tanımlama ve teklif vermeyi sağlar.

S5: Bu kontrolcü, hareket alarmları olan bir yazıcıyı onarmak için kullanılabilir mi?

Sorun giderme, mevcut kontrol kartının arızadan sorumlu olduğunu doğrularsa uygun olabilir. Hareket veya iletişim alarmları ayrıca kablolar, sürücüler, motorlar, sensörler, güç kaynakları veya bağlantılardan kaynaklanabilir, bu nedenle değiştirmeden önce teşhis tamamlanmalıdır.

Bize Ulaşın

SMT yazıcı bakımı için DEK 185253 NextMove EB0462A01 Kontrol Kartı mı arıyorsunuz?

Bize orijinal kart fotoğraflarınızı, parça numarasını, revizyonu, makine modelini, gerekli miktarı ve hedef ülkeyi gönderin. Ekibimiz, teklif vermeden önce tanımlama bilgilerini kontrol edebilir.

Ekipman bakımı, onarımı ve üretim desteği için SMT yazıcı kontrol kartları ve ilgili yedek parçaları tedarik ediyoruz.

Fiyat, bulunabilirlik, durum ve teslimat bilgileri için bugün sorgunuzu gönderin.
