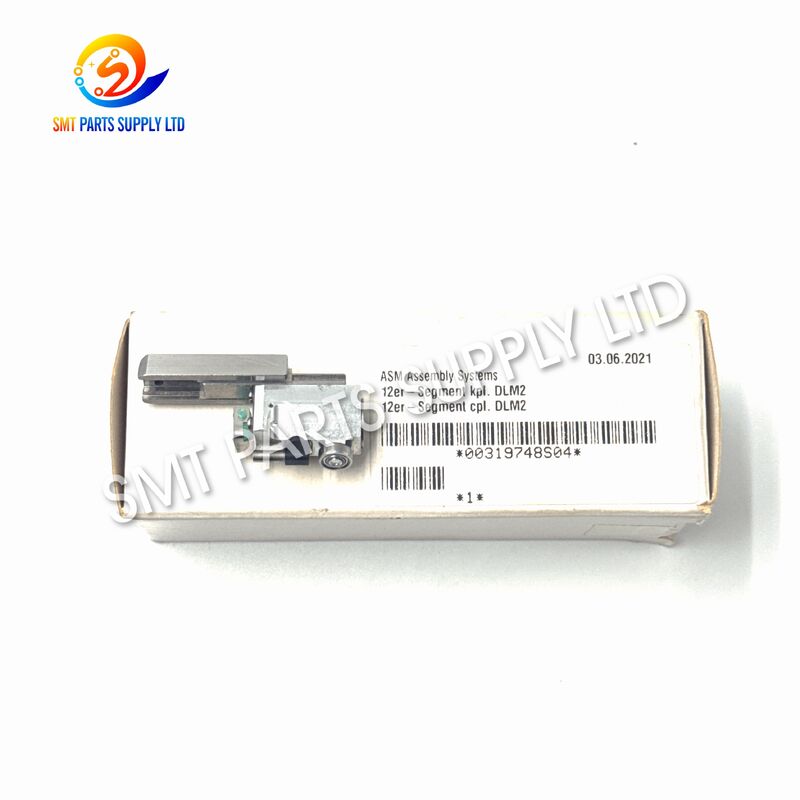

ASM SIPLACE 00319748S04 DLM2 RV12 HS50 HS60 için 12 Pozisyonlu Segment

ASM SIPLACE 00319748S04 DLM2 RV12 12 Konumlu Segment HS50 HS60 için

Kafa mekanizması içinde, birden fazla hassas bileşen yüksek frekanslı üretim döngüleri sırasında birlikte çalışır.HS50, HS60, F4 veya uyumlu yerleştirme kafası bakımı için bir , uygun SIPLACE yüksek hızlı SMT montaj ekipmanları için tasarlanmış hassas bir yerleştirme kafası yedek parçasıdır. Parça yaygın olarak Bu ürün genellikle veya 12 konumlu segment olarak tanımlanır ve HS50, HS60 ve F4 sistemleri dahil olmak üzere ekipmanlarda kullanılan RV12 tipi yerleştirme kafası konfigürasyonlarıyla ilişkilidir. SMT Parça Tedariği

SMT üretimi sırasında, yerleştirme kafası sürekli toplama, bileşen işleme, konumlandırma ve yerleştirme döngüleri gerçekleştirir. Bu nedenle, kafadaki mekanik bileşenler yüksek tekrar oranlarında çalışır ve kararlı boyutsal koşul, doğru montaj ve güvenilir hareket gerektirir.

Parça numarası Parça Numarası , ilgili takılı segmentin aşınmış, hasar görmüş veya devam eden üretim için uygunsuz hale gelmesi durumunda yerleştirme kafası bakımı, revizyonu ve değiştirilmesi uygulamaları için tasarlanmıştır.

Satın alma doğruluğu için, sipariş vermeden önce tam parça numarası, mevcut kafa konfigürasyonu ve makine modeli her zaman kontrol edilmelidir.

Neden

Bir Yerleştirme Kafası Segmentinin Değiştirilmesi Neden Gereklidir?

RV12 yerleştirme kafası, tekrarlanan yüksek hızlı bileşen yerleştirme döngüleri için tasarlanmıştır. Uzun üretim süreleri boyunca, mekanik segment bileşenleri kademeli olarak aşınma veya hasar görebilir.

Segment değiştirilmesine yol açan yaygın durumlar şunlardır:

Arızalı bir mekanik segment, yerleştirme kafası mekanizmasının kararsız çalışmasına katkıda bulunabilir. Yerleştirme performansı nozullar, vakum bileşenleri, sensörler, valfler, motorlar ve diğer kafa gruplarından da etkilenebileceğinden, teknisyenler değiştirilecek parçayı belirlemeden önce sistematik bir denetim yapmalıdır.

Bu nedenle, segmentin değiştirilmesi, izole bir sorun giderme adımı yerine kontrollü bir bakım sürecinin bir parçası olmalıdır.

Çözüm

RV12 DLM2 Kafa Bakımı Eşleştirmesi İçin 00319748S04 Kullanın

Takılı segmentin değiştirilmesi gerektiğini denetim onayladığında, Parça Numarası uygun RV12/DLM2 yerleştirme kafası sistemleri için parça numarasına özel bir çözüm sunar.

Doğru değişim, kafa grubunun gerektirdiği mekanik durumu geri yüklemeye yardımcı olur ve bakım personelinin tam yerleştirme kafasını gereksiz yere değiştirmeden makineye servis vermesini sağlar.

Bu yaklaşım özellikle şu durumlar için kullanışlıdır:

• Yerleştirme kafası onarımı.
• Önleyici bakım.
• Makine yenileme.
• Kafa grubu yeniden oluşturma.
• Çarpışma kurtarma.
• Üretim hattı restorasyonu.
• Yedek parça envanteri hazırlığı.

Parça numarası birincil satın alma referansı olarak kalmalıdır.

Farklı kafa nesilleri, revizyonları veya modifikasyonları olan makineler için, yalnızca HS50 veya HS60 makine adına göre seçim yapmayın. Takılı kafa konfigürasyonu ve orijinal parça kimliği de doğrulanmalıdır.

Özellikler

00319748S04 'in 12 segmentli bir DLM2 bileşeni olarak tanımlanması

bağımsız HS50 yedek parça envanter kayıtlarında da belgelenmiştir. CAE Çevrimiçi

EMS ve elektronik üretim hatları için uygundur

Uygulama

Kafa mekanizması içinde, birden fazla hassas bileşen yüksek frekanslı üretim döngüleri sırasında birlikte çalışır. 00319748S04 segmenti

genellikle SIPLACE HS50 ekipmanları için yedek parçalar arasında listelenir. Planlı bakım, kafa yenileme ve uygun RV12/DLM2 konfigürasyonlarının onarımı sırasında kullanılabilir. SMT Parça Tedariği

HS60 Yerleştirme Makinesi Bakımı

Uygun HS60 konfigürasyonları için, teknisyenler ilgili yerleştirme kafası grubuna servis verirken parça numarasını referans olarak kullanabilirler. Kafa konfigürasyonu değişebileceğinden, orijinal bileşenin doğrulanması önerilir.

F4 SMT Ekipmanları

Ticari ve satış sonrası teknik referanslar ayrıca 00319748S04'ü uygun F4 ekipmanlarıyla ilişkilendirir. Satın almadan önce takılı yerleştirme kafası konfigürasyonu doğrulanmalıdır. SMT Parça Tedariği

Yerleştirme Kafası Yenileme

Onarım atölyeleri ve makine yenileme şirketleri için, aşınmış mekanik parçaları tek tek değiştirmek, tam bir yerleştirme kafası grubunu değiştirmekten daha pratik hale getirebilir.

EMS Üretim Hatları

Eski SIPLACE üretim platformlarını işleten elektronik üretim hizmeti sağlayıcıları, mekanik sorunlar ortaya çıktığında gecikmeleri azaltmak için kritik kafa bileşenlerini bakım stoğu olarak bulundurabilir.

Yedek Parça DistribütörleriParça Numarası00319748S04

tanımlaması, ürünü, alıcıların genellikle makine modeline, kafa tipine ve parça numarasına göre satın aldığı uluslararası SMT yedek parça kaynakları için uygun hale getirir.

Müşteriye özel değişim tedariği

Nasıl Çalışır

Yerleştirme kafası, besleyici toplama konumları ile PCB yerleştirme konumları arasında elektronik bileşenleri işlemden sorumludur.

Kafa mekanizması içinde, birden fazla hassas bileşen yüksek frekanslı üretim döngüleri sırasında birlikte çalışır. 12 konumlu segment grubu

, uygun RV12 yerleştirme kafası sistemine bağlı mekanik mimarinin bir parçasını oluşturur.

Üretim sırasında, kafa tekrarlanan genel bir diziyi gerçekleştirir, örneğin:

Bileşen Toplama → Kafa Hareketi → Bileşen İşleme → Konumlandırma → Yerleştirme → Dönüş Döngüsü

Segment grubunun bu tekrarlanan işlemler boyunca mekanik olarak kararlı kalması gerekir.

Aşınma, çarpışma hasarı veya deformasyon segmenti etkilerse, teknisyenler tüm kafayı inceleyebilir ve gerektiğinde etkilenen bileşeni değiştirebilir.

Değişimden sonra, ekipmanı toplu üretime geri döndürmeden önce kafa, makinenin normal bakım prosedürlerine göre takılmalı, incelenmeli ve test edilmelidir.

• Yerleştirme kafası performansı birkaç birbirine bağlı sisteme bağlı olduğundan, doğru sorun giderme şunları da dikkate almalıdır:
• Nozül durumu.
• Vakum devresi.
• Hava beslemesi.
• Sensörler.
• Valfler.
• Kafa elektroniği.
• Mekanik hizalama.

İlgili kafa bileşenleri.

Bu, gerçek hatanın yerleştirme sisteminin başka bir yerinde kaynaklandığı durumlarda segmenti değiştirmekten kaçınmaya yardımcı olur.

Nasıl Seçilir

1. Parça Numarasını Onaylayın

Parça Numarası

00319748S04

Bu numarayı orijinal bileşen, bakım belgeleri veya mevcut parça kimliği ile karşılaştırın.

2. Yerleştirme Kafası Tipini OnaylayınMakinenizin uygun RV12 / 12 konumlu yerleştirme kafası konfigürasyonuna

sahip olup olmadığını kontrol edin.

Yalnızca makine HS50 veya HS60 olarak tanımlandığı için sipariş vermeyin.

3. DLM Revizyonunu Kontrol EdinBu ürün genellikle 12ER Segment CPL DLM2

olarak referans verilir. Farklı yerleştirme kafası nesilleri veya revizyonları, benzer görünen ancak mutlaka değiştirilebilir olmayan ilgili parçaları kullanabilir. SMT Parça Tedariği

4. Mevcut Parçayı Karşılaştırın

Aşınma veya çarpışma hasarını kontrol edin

5. Gerekirse Fotoğraf Sağlayın

Makine yenilenmiş, yükseltilmiş veya farklı bir kafa konfigürasyonu ile donatılmışsa, mevcut bileşenin fotoğrafları tanımlama doğruluğunu önemli ölçüde artırabilir.

• Önerilen fotoğraflar şunları içerir:
• Tam segment.
• Parça numarası işareti.
• Kurulum tarafı.
• Konnektör veya mekanik arayüz.

Yerleştirme kafası tanımlama etiketi.

Neden Doğru Parça Tanımlaması Önemlidir

SMT makineleri genellikle uzun yıllar hizmet verir ve çalışma ömrü boyunca kafa değişimleri, onarımlar veya yükseltmeler geçirebilir.

Bu nedenle, yedek parçaları yalnızca makine adına göre seçmek gereksiz uyumluluk riski oluşturabilir.Parça Numarası00319748S04

için tercih edilen doğrulama sırası şöyledir:

Parça Numarası → Kafa Tipi → Revizyon → Makine Modeli → Fiziksel Karşılaştırma

Bu yöntem, uluslararası satın alma için daha güvenilir bir temel sağlar ve yanlış siparişleri azaltmaya yardımcı olur.

Bakım Önerileri

1. Segmenti takmadan önce:
2. Makineyi standart servis prosedürlerine göre kapatın.
3. Doğru yerleştirme kafası grubunu onaylayın.
4. İlgili mekanik bileşenleri inceleyin.
5. Servis alanındaki kirliliği giderin.
6. Çevredeki bileşenlerde anormal aşınma olup olmadığını kontrol edin.
7. Uygun bakım prosedürlerini kullanarak değiştirme bileşenini takın.
8. Serbest ve doğru mekanik çalışmayı onaylayın.
9. Üretim öncesi makine veya kafa doğrulamasını gerçekleştirin.
10. Gerekirse deneme kartları çalıştırın.

Ekipmanı normal üretime yalnızca kararlı çalışma onaylandıktan sonra geri döndürün.

Kurulum, ilgili ekipmana aşina olan eğitimli SMT bakım personeli tarafından yapılmalıdır.

SSS

S1: ASM SIPLACE 00319748S04 nedir?00319748S04, uygun RV12 yerleştirme kafası sistemlerinin bakımı için kullanılan, yaygın olarak 12ER Segment CPL DLM2 olarak tanımlanan bir 12 konumlu yerleştirme kafası segment grubudur

. HS50, HS60, F4 ve ilgili SIPLACE ekipmanlarıyla ilişkilidir. SMT Parça Tedariği

S2: 00319748S04 hem HS50 hem de HS60 makinelerinde kullanılabilir mi?

Parça, HS50 ve HS60 uygulamaları için ticari ve teknik olarak referans verilmiştir, ancak alıcılar makine konfigürasyonları ve yerleştirme kafası revizyonları farklı olabileceğinden takılı kafa tipini ve orijinal parça numarasını doğrulamalıdır. SMT Parça Tedariği

S3: Bu tam bir RV12 yerleştirme kafası mı?Hayır. 00319748S04, uygun yerleştirme kafası sistemi içinde kullanılan bir segment grubudur.

Tam bir yerleştirme kafası ünitesi ile karıştırılmamalıdır.

S4: Teklif istemeden önce hangi bilgileri sağlamalıyım?Parça Numarası00319748S04

, makine modeli, yerleştirme kafası tipi, gerekli miktar, gerekli durum ve hedef ülke bilgilerini sağlayın. Makine konfigürasyonu belirsiz olduğunda mevcut bileşenin fotoğrafları önerilir.

S5: Bu ürünü yalnızca HS50 veya HS60 modeline göre seçebilir miyim?Parça numarası onayı şiddetle tavsiye edilir. En güvenli seçim yöntemi, sipariş vermeden önce mevcut 00319748S04 tanımlamasını, RV12 kafa konfigürasyonunu ve DLM revizyonunu

kontrol etmektir.
