Panasonic N510069637AA CM602 SMT Makinesi için 12 Kafalı Nozul Mili

Panasonic N510069637AA CM602 SMT Makinesi için 12 Kafalı Nozul Mili

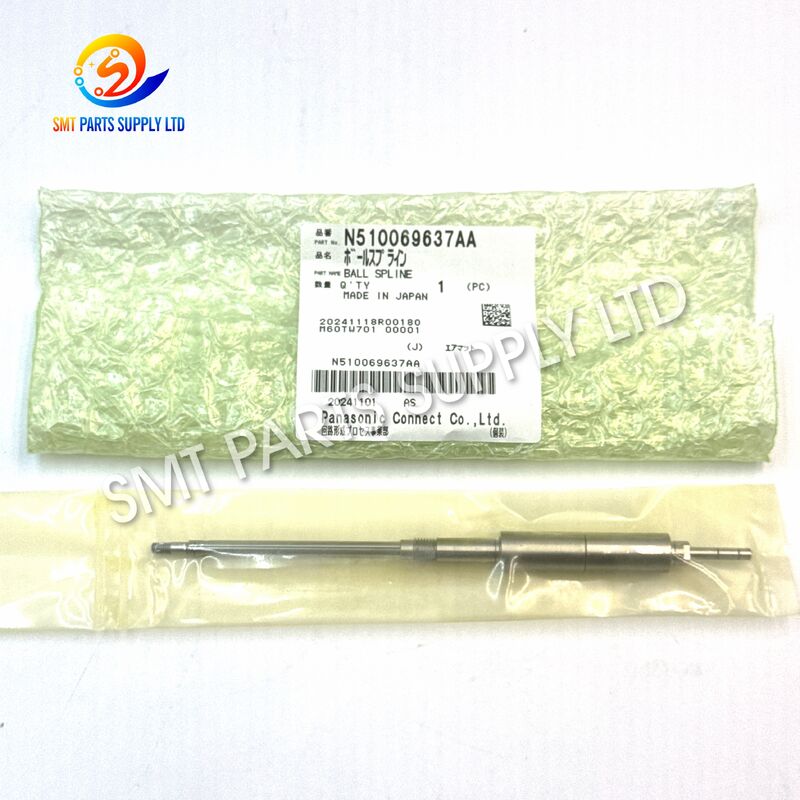

Panasonic N510069637AA meme mili, aynı zamanda yaygın olarak şu şekilde de tanımlanır:bilyalı spline veya SMT milikullanılan hassas bir mekanik bileşendir.CM602 H12 / 12 nozullu yerleştirme başlığı. Birincil rolü, tekrarlanan bileşen alma ve yerleştirme işlemleri sırasında sabit hizalamayı korurken, nozül mekanizmasının kontrollü doğrusal hareketini desteklemektir. Yayınlanan parça referansları özellikle N510069637AA'yı CM602 12H/H12 kafa konfigürasyonuyla ilişkilendirir.

Yüksek hızlı SMT üretiminde kafa mekanik bileşenlerinin durumu, hareket stabilitesini, yerleştirme tekrarlanabilirliğini ve genel makine performansını doğrudan etkiler. Aşınmış, kirlenmiş, bükülmüş veya mekanik olarak hasar görmüş bir mil, hareketli aksamdaki direnci veya gevşekliği artırabilir. Doğru şaftın değiştirilmesi, bakım ekiplerinin, kafa düzeneğinin tamamını değiştirmeye gerek kalmadan yerleştirme kafasının mekanik durumunu eski haline getirmesine yardımcı olur.

Doğru sıralama için kullanıcıların doğrulaması gerekir.parça numarası N510069637AA, CM602 makine modelini ve H12/12-nozul kafası konfigürasyonunu satın almadan önce kontrol edin çünkü benzer görünümlü Panasonic şaft ve bilyeli oluklu parçalar farklı kafa düzeneklerinde kullanılır.

Neden

Bir nozül şaftı, yerleştirme başlığının içinde sürekli olarak çalışır ve normal SMT üretimi sırasında çok sayıda tekrarlanan mekanik hareket gerçekleştirir. Uzun süreli çalışma, yüzey durumunu ve mekanik doğruluğunu kademeli olarak etkileyebilir.

Muayene veya değiştirmenin yaygın nedenleri arasında şunlar yer alır:

Yerleştirme kafası anormal mekanik hareket göstermeye başladığında şaft, ilgili yataklar, burçlar, kılavuzlar, nozül tutucular, yaylar ve diğer kafa bileşenleriyle birlikte incelenmelidir.

Şaft otomatik olarak her yerleştirme sorununun nedeni olarak görülmemelidir. Hatalar ayrıca nozullardan, vakum sistemlerinden, motorlardan, sensörlerden, kalibrasyondan, bileşen tanımadan, besleyicilerden, PCB desteğinden veya diğer kafa mekanizmalarından kaynaklanabilir.

Çözüm

Aşınmış veya hasar görmüş bir parçanın değiştirilmesiN510069637AA meme mili / bilyeli splineCM602 H12 yerleştirme başlığının gerektirdiği mekanik yönlendirmenin geri kazanılmasına yardımcı olabilir.

Değiştirme süreci yalnızca görsel benzerlikten ziyade doğru tanımlamayla başlamalıdır.

Değiştirmeden Önce Önerilen Onay

Kurulumdan önce bakım personeli aynı zamanda şaft etrafındaki eşleşen parçaları da incelemelidir. Çevredeki mekanik aksamı kontrol etmeden yalnızca bir bileşeni değiştirmek, mevcut kafa sorununu tamamen çözmeyebilir.

Kurulumdan sonra ekipman bakım gereksinimlerine göre uygun makine incelemesi, hareket kontrolü ve kalibrasyon prosedürünü gerçekleştirin.

Özellikler

N510069637AA, birden fazla SMT parça referansıyla, tüm Panasonic yerleştirme kafaları için evrensel bir şaft yerine CM602 12H/H12 bilyalı kama veya şaft olarak tanımlanır.

İlgili Mil Referans Karşılaştırması

Farklı Panasonic yerleştirme kafaları farklı şaft veya bilyeli spline referansları kullanır. Benzer görünüm değiştirilebilirliği garanti etmez.

Mevcut parça referansları, N510069637AA'yı NPM H8 bilyeli millerden ve diğer CM402 mil referanslarından ayırır; bu nedenle sipariş vermeden önce parça numarasının tam olarak doğrulanması önemlidir.

Başvuru

N510069637AA CM602 nozul miliesas olarak yerleştirme başlığı bakımı ve mekanik restorasyon uygulamaları için uygundur.

1. CM602 Kafa Bakımı

Planlı koruyucu bakım veya mekanik inceleme sırasında H12 yerleştirme başlığına servis yapılırken kullanılabilir.

2. Meme Milinin Değiştirilmesi

Mevcut şaftta gözle görülür aşınma, mekanik hasar, anormal direnç veya kabul edilemez oynama görüldüğünde, nedeni doğrulandıktan sonra doğru yedek parça takılabilir.

3. Yerleştirme Başlığının Yenilenmesi

Kafanın tamamının yeniden yapılandırılması sırasında teknisyenler milleri, kılavuzları, yatakları, nozül tutucularını, yayları, vakumla ilgili bileşenleri, sensörleri ve diğer hareketli parçaları birlikte inceleyebilir.

4. Üretim Hattı Yedek Parça Hazırlama

CM602 ekipmanını çalıştıran fabrikalar, bakım gerektiğinde kaynak bulma gecikmelerini azaltmak için doğru şekilde tanımlanmış mekanik kafa parçalarını hazır bulundurabilir.

5. Kullanılmış Makine Yenilemesi

Şaft, H12 yerleştirme kafasının mekanik durumunun muayene gerektirdiği CM602 makinelerinin yenilenmesi sırasında da dikkate alınabilir.

Nasıl Çalışır?

Bileşen yerleştirme sırasında, alma ve yerleştirme kafası son derece sık kontrollü hareket gerçekleştirir. Nozul mekanizması, kafanın diğer kısımlarına göre tutarlı hizalamayı korurken düzgün bir şekilde hareket etmelidir.

N510069637AA mil / bilyalı splinebu mekanik yönlendirme sisteminin bir parçasını oluşturur.

Temel çalışma sırası şu şekilde özetlenebilir:

Makine Komutu → Kafa Hareketi → Mil Kılavuzlu Hareket → Nozul Konumlandırma → Bileşen Alma → Yerleştirme → Geri Dönüş Döngüsü

Şaft, hareketli aksam için kontrollü bir mekanik yol sağlar. Bilyeli spline yapısı, uygulanabilir montaj içindeki dönme ilişkisini kontrol ederken hassas ileri geri doğrusal hareketi desteklemek üzere tasarlanmıştır. N510069637AA, CM602 H12/12NH kafasında nozul-şaft doğrusal kılavuzu için özel olarak listelenmiştir.

Nozulun üretim boyunca tekrarlanan alma ve yerleştirme döngüleri gerçekleştirmesi nedeniyle sabit şaft hareketi önemlidir. Mekanik direnç, aşırı gevşeklik, kirlenme veya hasar, normal kafa hareketini engelleyebilir.

Şaft, tüm yerleştirme başlığı mekanizmasının yalnızca bir elemanı olduğundan sorun giderme sırasında ilgili parçalar daima kontrol edilmelidir.

Nasıl Seçilir

Doğru SMT şaftının seçilmesi, yalnızca görünümden ziyade tanımlama verilerine dayanmalıdır.

Adım 1 – Parça Numarasını Onaylayın

Kaldırılan bileşeni, makine parçaları listesini, bakım geçmişini veya mevcut tanımlamayı kontrol edin.

Bu ürün için gerekli referans şu şekilde olmalıdır:

N510069637AA

Başka bir benzer milin değiştirilebilir olduğunu varsaymayın.

Adım 2 – Makine Modelini Onaylayın

Bu bölümün birincil uygulaması:

Panasonic CM602

Yalnızca ekipman markasının sağlanması yeterli değildir çünkü farklı Panasonic makineleri ve kafa tipleri farklı mekanik bileşenler kullanabilmektedir.

Adım 3 – Kafa Tipini Onaylayın

Makinenin aşağıdakilerle donatıldığını doğrulayın:

H12 / 12-Nozul Yerleştirme Başlığı

Yayınlanan parça bilgileri N510069637AA'yı CM602 12H veya H12/12NH kafayla tanımlar.

Adım 4 – Mevcut Bileşeni Karşılaştırın

Satın almadan önce karşılaştırın:

Adım 5 – Sorunuzla birlikte Makine Bilgilerini Sağlayın

Daha hızlı onay için şunları sağlayın:

• Parça numarası
• Makine modeli
• Kafa tipi
• Gerekli miktar
• Mevcut parçanın fotoğrafları
• Gerektiğinde makine seri bilgileri

Bu bilgi, mekanik olarak benzer ancak uyumsuz bir bileşenin tedarik edilmesi riskini azaltır.

Doğru Şaft Seçimi Neden Önemlidir?

Yerleştirme başlığı hassas bir düzenek olduğundan şaft seçimi yalnızca yaklaşık boyuta göre yapılmamalıdır.

Doğru referansın kullanılması aşağıdaki konularda yardımcı olur:

Çeşitli Panasonic SMT platformlarını yöneten, yedek parçaları depolayan bakım ekipleri içinmakine + kafa tipi + parça numarasıbunları yalnızca “Panasonic şaftı” gibi genel açıklamalarla saklamaktan daha güvenilirdir.

Bakım Önerileri

Depolama ve kurulum sırasında hassas başlık bileşenlerini temiz ve korumalı tutun.

Önerilen kullanım uygulamaları şunları içerir:

• Şaft yüzeyini tozdan ve yabancı maddelerden arındırın.
• Bileşeni düşürmekten veya çarpmaktan kaçının.
• Şaftı uyumsuz bir kafa düzeneğine doğru zorlamayın.
• Değiştirme sırasında ilgili mekanik bileşenleri inceleyin.
• Makine üreticisinin bakım prosedürünü izleyin.
• Servis sonrasında gerekli kafa ayarını veya kalibrasyonunu tamamlayın.
• Onarım başarılı bir şekilde tamamlanana kadar, çıkarılan bileşenleri karşılaştırma amacıyla saklayın.

Yüksek hacimli üretim hatları için önleyici muayene, mekanik aşınmanın beklenmedik bir makine durmasına dönüşmeden önce tespit edilmesine yardımcı olabilir.

SSS

S1: Hangi makine Panasonic N510069637AA'yı kullanıyor?

N510069637AA öncelikle aşağıdakilerle ilişkilidir:Panasonic CM602 H12 / 12 nozullu yerleştirme başlığı. Sipariş vermeden önce makine ve kafa konfigürasyonu yine de kontrol edilmelidir.

S2: N510069637AA bir nozul mu?

Hayır. Bu birnozul mili / bilyeli spline bileşeniyerleştirme başlığı mekanizmasına monte edilmiştir. Gerçek yerleştirme nozulu ayrı bir sarf malzemesi bileşenidir.

S3: N510069637AA her Panasonic SMT makinesi için kullanılabilir mi?

Hayır. Panasonic CM402, CM602 ve NPM kafa konfigürasyonları farklı şaft veya bilyalı oluk referanslarını kullanabilir. Değiştirmeden önce daima orijinal parça numarasını ve kafa tipini eşleştirin.

S4: Teklif talebinde bulunurken hangi bilgileri vermeliyim?

Lütfen sağlayınN510069637AA, makine modeliCM602, kafa tipi, miktarı ve tercihen mevcut parçanın net fotoğrafları. Bu, sevkıyattan önce uyumluluğun doğrulanmasına yardımcı olur.

S5: Meme mili ne zaman kontrol edilmelidir?

Görünür aşınma, kirlenme, anormal hareket, aşırı mekanik oynama, fiziksel hasar olduğunda veya yerleştirme başlığı planlı bakımdan geçiyorsa muayene uygundur.

Bize Ulaşın

ArıyorumCM602 için Panasonic N510069637AA H12 Nozul Mili?

Bize gönderinparça numarası, makine modeli, kafa tipi, gerekli miktar ve ürün fotoğraflarıUyumluluk onayı ve teklif için.

Üretim hattı bakımı, kafa onarımı, ekipman yenileme ve yedek parça envanteri için SMT makine parçaları tedarik ediyoruz.

Fiyat, stok durumu, teslim süresi ve nakliye seçenekleri için sorgunuzu bugün gönderin.
