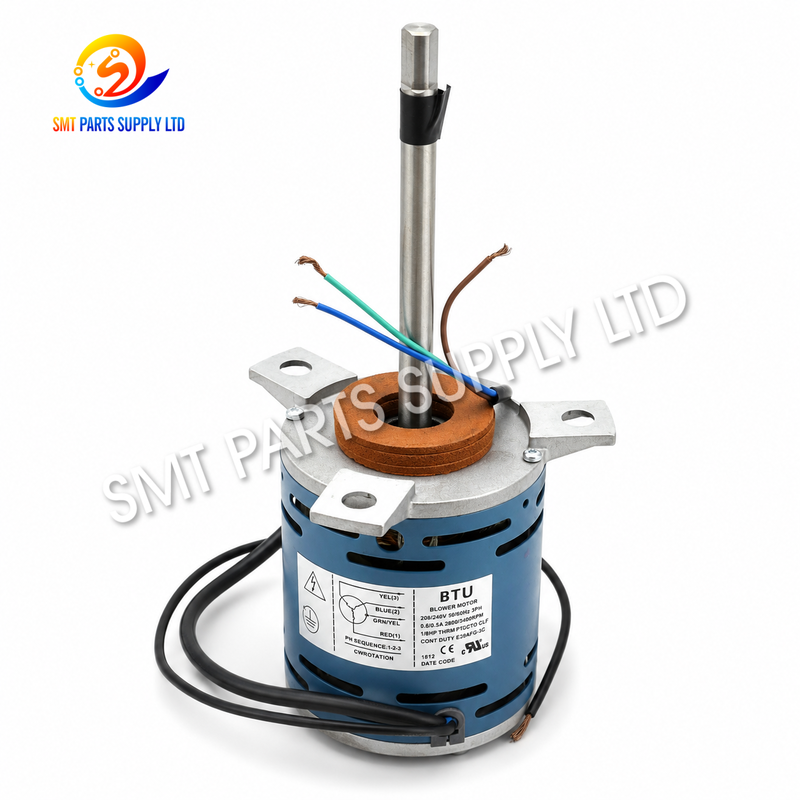

ElectroCraft E39AFG-3C 5209822 BTU Reflow Fırın Sıcak Hava Motoru

ElectroCraft E39AFG-3C 5209822 BTU Reflow Fırını Sıcak Hava Motoru

ElectroCraft E39AFG-3C 5209822 BTU Reflow Fırını Sıcak Hava Motoru, uyumlu BTU reflow lehimleme fırınlarının içindeki sıcak hava sirkülasyon fanını çalıştırmak için kullanılan endüstriyel bir indüksiyon motorudur. 208/240V AC, üç fazlı, 50/60Hz çalışma için tasarlanmıştır, yaklaşık 1/8 HP çıkış gücü ve sürekli sirkülasyon uygulamaları için uygun yüksek dönüş hızı sunar.

SMT reflow lehimleme sırasında, her işlem bölgesinde ısıyı eşit olarak aktarmak için kontrollü hava akışı esastır. E39AFG-3C motoru, fan tertibatının gerektirdiği mekanik dönüşü sağlar ve fırın içinde sürekli konveksiyonun korunmasına yardımcı olur. Model E39AFG-3C veya parça numarası 5209822 mevcut kurulumla eşleşen bakım değişimi, önleyici yedek parça envanteri ve onarım uygulamaları için uygundur.

Doğru değişim için, alıcılar sipariş vermeden önce motor isim plakasını, voltajı, şaft boyutlarını, montaj konumunu, kablolama konfigürasyonunu ve orijinal fırın modelini doğrulamalıdır.

Neden

Bir Reflow Fırını Sıcak Hava Motorunun Neden Değiştirilmesi Gerekebilir

Reflow fırınları genellikle yüksek sıcaklık koşulları altında uzun üretim döngüleri boyunca çalışır. Bu nedenle sirkülasyon motoru kademeli mekanik ve elektriksel aşınmaya maruz kalabilir.

Yaygın nedenler şunlardır:

Tipik bakım belirtileri arasında anormal gürültü, aşırı titreşim, azalmış hava akışı, kararsız motor hızı, aşırı ısınma, yavaş başlatma veya dönmeme yer alabilir.

Bu belirtiler dikkatlice kontrol edilmelidir çünkü hava akışı sorunları fan çarkı, ısıtıcı, filtre, hava kanalı, elektrik beslemesi veya kontrol sisteminden de kaynaklanabilir.

Çözüm

ElectroCraft E39AFG-3C 5209822 orijinal reflow fırını motoru hizmet ömrünün sonuna ulaştığında veya artık güvenilir sirkülasyon sağlamadığında pratik bir değişim çözümü sunar.

Doğru motor değişimi, fan sisteminin mekanik tahrikini geri yüklemeye yardımcı olur ve normal fırın hava akışını destekler.

Değişim Faydaları

• Kararlı fan dönüşünü geri yüklemeye yardımcı olur.
• Sürekli sıcak hava sirkülasyonunu destekler.
• Aşınmış motor rulmanlarından kaynaklanan sorunları azaltır.
• Önleyici bakım envanteri için uygundur.
• Net model ve parça numarası tanımlaması.
• Bakım satın alımını basitleştirir.
• Endüstriyel SMT üretim ortamları için uygundur.
• Beklenmedik fırın arıza süresini azaltmaya yardımcı olur.

Değişim her zaman orijinal elektriksel ve mekanik konfigürasyonla eşleşmelidir.

Özellikler

Anahtar Tanımlama Bilgileri

Benzer dış boyutlara sahip bir motor otomatik olarak değiştirilebilir kabul edilmemelidir. Elektriksel değer, şaft yapısı ve montaj konfigürasyonu da eşleşmelidir.

Uygulama

E39AFG-3C sıcak hava motoru öncelikle uyumlu BTU reflow lehimleme fırınlarının gönderin.

Tipik uygulamalar şunları içerir:

SMT PCB Montaj Hatları

Lehim pastası reflow'u için yerleştirme ekipmanlarından sonra kurulan reflow fırınlarında kullanılır.

Elektronik Üretimi

Aşağıdaki ürünleri üreten üretim ortamları için uygundur:

• Otomotiv elektroniği.
• Tüketici elektroniği.
• Endüstriyel kontrol kartları.
• İletişim ürünleri.
• LED montajları.
• Güç elektroniği.
• Elektronik modüller.
• EMS sözleşmeli üretim ürünleri.

Reflow Fırını Bakımı

Uyumlu BTU reflow fırınları çalıştıran fabrikalar için bakım yedeği olarak saklanabilir.

Makine Onarım Projeleri

Mevcut motorun rulman hasarı, elektriksel arızası, kararsız hızı veya mekanik bozulması durumunda değişim için uygundur.

Nasıl Çalışır

1. Üç Fazlı Güç Motora Enerji Verir

E39AFG-3C, üç fazlı bir AC güç kaynağı kullanarak çalışır. Elektrik gücü uygulandığında, motor dönme kuvveti üretir.

2. Şaft Fanı Tahrik Eder

Dönen motor şaftı, ilgili sirkülasyon fanı veya fan tertibatına mekanik olarak bağlıdır.

3. Fan Hava Hareket Ettirir

Fan, reflow fırınının iç sirkülasyon yolu boyunca işlem havasını iter.

4. Hava Isıtma Alanından Geçer

Isıtma elemanları, her reflow bölgesinin ayarlarına göre hava sıcaklığını yükseltir.

5. Isıtılmış Hava PCB Etrafında Dolaşır

Dolaşan hava, kart fırından geçerken PCB'ye, bileşenlere ve lehim pastasına termal enerji aktarır.

6. Sürekli Dönüş Termal Stabiliteyi Destekler

Kararlı fan dönüşü, tekrarlanabilir konveksiyon ve öngörülebilir termal transferi destekler.

Motorun kendisi sıcaklığı düzenlemez. Fırın ısıtıcıları, sensörleri, kontrolörleri, fanları ve hava kanallarıyla birlikte çalışır.

Sistem İlişkisi

Bu nedenle motor teşhisi, tüm sirkülasyon sisteminin incelenmesiyle birleştirilmelidir.

Nasıl Seçilir

1. Tam Modeli Doğrulayın

Orijinal motor isim plakasının şunları gösterip göstermediğini kontrol edin:

E39AFG-3C

Model tanımlaması ilk karşılaştırma noktası olmalıdır.

2. Parça Numarasını Doğrulayın

Makine belgelerinin veya mevcut yedek parça referanslarının şunları içerip içermediğini doğrulayın:

5209822

3. Voltajı Kontrol Edin

Gerekli referans şudur:

208/240V AC

Mühendislik onayı olmadan farklı bir voltaj değeri takılmamalıdır.

4. Frekansı Kontrol Edin

Doğrulayın:

50/60Hz

Frekans, indüksiyon motorunun çalışma hızını doğrudan etkiler.

5. Üç Fazlı Gücü Doğrulayın

Motor, üç fazlı bir elektriksel konfigürasyon için tasarlanmıştır.

6. Motor Hızını Karşılaştırın

Referans hızı yaklaşık olarak şöyledir:

2800/3400 RPM

Büyük bir hız farkı, fan hava akışını ve fırın performansını etkileyebilir.

7. Şaftı Karşılaştırın

Kontrol edin:

• Şaft çapı.
• Şaft uzunluğu.
• Şaft ucu tasarımı.
• Fan bağlantısı.
• Dönüş yönü.

8. Montaj Boyutlarını Karşılaştırın

Doğrulayın:

• Montaj deliği aralığı.
• Motor gövde boyutu.
• Braket yapısı.
• Kurulum yönü.

9. Makine Bilgilerini Sağlayın

Daha verimli bir doğrulama için şunları sağlayın:

Bu ayrıntıların sağlanması, yanlış bir motor sipariş etme riskini azaltabilir.

Yaygın Değişim Belirtileri

Anormal Motor Gürültüsü

Öğütme veya metalik gürültü rulman bozulmasına işaret edebilir.

Artan Titreşim

Motoru, şaftı, montajı ve fan dengesini kontrol edin.

Azalmış Hava Akışı

Kararsız veya azalmış hıza sahip bir motor sirkülasyonu etkileyebilir.

Motor Aşırı Isınması

Olası nedenler arasında mekanik direnç, yanlış voltaj, rulman aşınması veya elektriksel sorunlar yer alır.

Başlatma Başarısızlığı

Değişimden önce elektrik beslemesini, faz durumunu, kablolamayı, motor sargısını ve mekanik yükü inceleyin.

Bakım Önerileri

Düzenli inceleme, üretim kesintisi oluşmadan önce motor bozulmasını tespit etmeye yardımcı olabilir.

Bakım ve elektriksel çalışmalar, yetkili teknisyenler tarafından ilgili ekipman güvenlik prosedürlerine uygun olarak yapılmalıdır.

Doğru Değişim Neden Önemlidir

Bir reflow fırını motorunu yalnızca görünüme göre seçmek yanlış satın almaya yol açabilir.

İki benzer motor farklılık gösterebilir:

• Voltaj.
• Akım.
• Faz.
• Frekans.
• Hız.
• Çıkış gücü.
• Şaft çapı.
• Şaft uzunluğu.
• Dönüş yönü.
• Montaj deseni.
• Elektriksel bağlantı.

Bu nedenle, ElectroCraft E39AFG-3C ve 5209822 kombinasyonu, fiziksel motor konfigürasyonuyla birlikte kontrol edilmelidir.

SSS

S1. ElectroCraft E39AFG-3C 5209822 ne için kullanılır?

Uyumlu BTU reflow fırınlarındaki sıcak hava sirkülasyon fanını çalıştırmak için kullanılır, SMT PCB lehimleme üretimi sırasında termal işlem bölgelerinden sürekli hava akışının korunmasına yardımcı olur.

S2. Sipariş vermeden önce hangi elektriksel özellikler kontrol edilmelidir?

Satın almadan önce 208/240V AC, 50/60Hz, üç fazlı çalışma, yaklaşık 1/8 HP çıkış ve orijinal motor isim plakası özelliklerini doğrulayın.

S3. Bu motor her BTU reflow fırınına uyar mı?

Hayır. BTU fırınları, makine modeline ve revizyonuna bağlı olarak farklı motor konfigürasyonları kullanabilir. Her zaman modeli, parça numarasını, şaftı, montaj boyutlarını, elektriksel özellikleri ve makine bilgilerini doğrulayın.

S4. Uyumluluk doğrulaması için hangi bilgiler gönderilmelidir?

Lütfen mümkün olduğunda E39AFG-3C, parça numarası 5209822, gerekli miktar, fırın modeli, makine seri numarası, motor isim plakası fotoğrafı, şaft fotoğrafı ve kurulum fotoğrafları sağlayın.

S5. Sıcak hava motoru ne zaman değiştirilmelidir?

Normal fırın çalışması sırasında rulman gürültüsü, aşırı titreşim, aşırı ısınma, kararsız dönüş, düşük fan hızı, elektriksel arıza veya başlatamama durumunda inceleme yapıldığında değişim gerekebilir.

Bize Ulaşın

Fiyat, stok durumu, teslimat programı veya uyumluluk doğrulaması için lütfen ürün modeli, parça numarası, gerekli miktar ve orijinal motor fotoğraflarını gönderin.

BTU reflow fırını bakım projeleri için, fırın modeli ve makine seri numarasının sağlanması, değişim parçası tanımlama doğruluğunu artırmaya yardımcı olabilir. Toplu miktarlar ve bakım yedek gereksinimleri de satın alma planınıza göre fiyatlandırılabilir.
