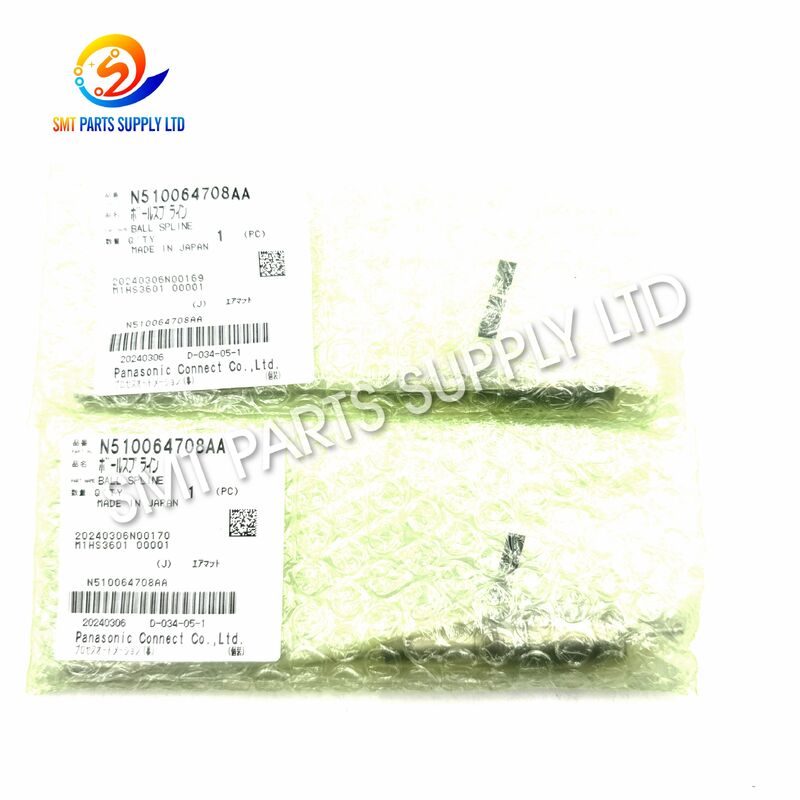

Panasonic N510064708AA H8 NPM 8 Kafalı için Beyaz İşaretli Bilyalı Spline

Panasonic N510064708AA H8 Beyaz İşaretli Bilyalı Kama Mili (NPM 8 Kafalı)

Bu nedenle, N510064708AA H8 Beyaz İşaretli Bilyalı Kama Mili, NPM H8 8 kafalı yerleştirme montajında kullanılan hassas bir mekanik bileşendir. Temel görevi, kontrollü dönme konumlandırmasını ve kararlı mekanik hizalamayı korurken, nozül milini hızlı dikey karşılıklı hareket sırasında yönlendirmektir.

SMT üretimi sırasında, her nozül bileşenleri almak için tekrar tekrar aşağı iner, geri çekilir, programlanmış açıya döner ve doğru yerleştirme için tekrar aşağı iner. Bilyalı kama mili, hassas kama yapısı aracılığıyla tork iletimi ile pürüzsüz doğrusal kılavuzluğu birleştirerek bu hareket sisteminin önemli bir parçasını oluşturur.

N510064708AA, NPM H8 kafa onarımı, planlı bakım, yerleştirme kafası yeniden oluşturma ve aşınmış veya hasarlı bilyalı kama mili bileşenlerinin değiştirilmesi için uygundur. Beyaz işaretli tanımlama, bu H8 kama mili spesifikasyonunu diğer yerleştirme kafası konfigürasyonlarında kullanılan görsel olarak benzer kama mili versiyonlarından ayırt etmeye yardımcı olur.

Doğru sipariş için, müşteriler tam parça numarasını N510064708AA, H8 kafa tipini ve satın almadan önce beyaz işaret spesifikasyonunu doğrulamalıdır.

NPM yerleştirme kafası, üretim boyunca sürekli yüksek hızlı hareket gerçekleştirir. Her bileşen yerleştirme, dikey mil yolculuğu, hızlanma, yavaşlama, dönme ve mekanik yüklemenin ek döngülerini oluşturur.

Zamanla, H8 bilyalı kama mili kademeli aşınma yaşayabilir.

Nozül mili, her alma ve yerleştirme işlemi için dikey olarak hareket eder.

Yüksek hacimli üretimde bu, son derece yüksek döngü sayılarına yol açabilir.

Uzun süreli çalışma şunlara neden olabilir:

• Artan mekanik boşluk.
• Azalan hareket pürüzsüzlüğü.
• Daha yüksek titreşim.
• Anormal mil boşluğu.
• Artan çalışma direnci.

Bilyalı kama mili, hassas bir şekilde şekillendirilmiş kama olukları boyunca hareket eden yuvarlanma elemanları kullanır.

Tekrarlanan mekanik temas, dahili çalışma yüzeylerini kademeli olarak etkileyebilir.

Tipik belirtiler şunları içerebilir:

Bu belirtiler, nozül mili, yataklar, tutucu ve çevreleyen kafa mekanizması ile birlikte kontrol edilmelidir.

SMT üretim ortamları ince toz, bileşen kalıntıları, gres kalıntıları ve diğer parçacıkları içerebilir.

Kirlenme hareketli kama mekanizmasına girerse, pürüzsüz yuvarlanma temasına müdahale edebilir.

Olası sonuçlar şunları içerebilir:

• Artan sürtünme.
• Düzensiz hareket.
• Erken aşınma.
• Yüzey hasarı.
• Azalan mekanik tutarlılık.

Hassas yuvarlanma bileşenleri için doğru yağlama önemlidir.

Yetersiz, kirli veya bozulmuş yağlayıcı, sürtünmeyi artırabilir ve aşınmayı hızlandırabilir.

Bakım teknisyenleri, aşırı veya uygun olmayan gres uygulamak yerine NPM H8 kafasına uygulanan yağlama prosedürünü izlemelidir.

Ciddi bir nozül çarpışması, nozülden mile ve kama mekanizmasına darbe yükü aktarabilir.

Olası nedenler şunları içerir:

• Yanlış PCB yüksekliği.
• Besleyici paraziti.
• Nozül çarpması.
• Bileşen engeli.
• Yanlış makine ayarı.

Anormal bir çarpışmadan sonra, bilyalı kama mili, nozül mili ve ilgili mekanik bileşenlerle birlikte incelenmelidir.

Muayene aşınma veya anormal boşluk doğruladığında, mevcut kamayı doğru N510064708AA H8 Beyaz İşaretli Bilyalı Kama Mili ile değiştirmek, nozül milinin amaçlanan mekanik kılavuzluğunu geri yüklemeye yardımcı olabilir.

Doğru eşleştirilmiş bir bilyalı kama mili, birkaç önemli bakım faydası sağlar.

Değiştirme, eğitimli SMT bakım personeli tarafından yapılmalıdır.

Kurulumdan önce, teknisyenler ayrıca nozül milinin, tutucunun, yatak yüzeylerinin ve ilgili kafa bileşenlerinin durumunu kontrol etmelidir.

Yerleştirme kafası bilyalı kama milleri dışarıdan çok benzer görünebilir, ancak farklı spesifikasyonlar farklı kafa versiyonlarında kullanılabilir.

Bu nedenle, beyaz işaret, N510064708AA'yı seçerken bir tanımlama özelliği olarak ele alınmalıdır.

Yedek satın alırken, üç ana detayı doğrulayın:

N510064708AA + H8 + Beyaz İşaret

Bu, yalnızca görünüme göre bir kama mili seçmekten daha güvenilirdir.

Bu doğrulama süreci, yanlış siparişi ve gereksiz makine duruş süresini azaltmaya yardımcı olur.

N510064708AA H8 Beyaz İşaretli Bilyalı Kama Mili, öncelikle SMT üretim ortamlarında çalışan NPM yerleştirme kafalarının bakımı için kullanılır.

Mevcut H8 kama milinde şu belirtiler görüldüğünde değiştirme için uygundur:

• Aşırı boşluk.
• Pürüzlü hareket.
• Aşınma.
• Mekanik hasar.
• Çarpışma ile ilgili sorunlar.
• Anormal gürültü.

NPM makinelerini sürekli çalıştıran fabrikalar, planlı bakım sırasında H8 kafa mekanik parçalarını inceleyebilir.

Daha ciddi üretim sorunlarına neden olmadan önce kabul edilemez aşınma tespit edildiğinde bilyalı kama mili değiştirilebilir.

N510064708AA, H8 kafa yeniden oluşturma sırasında şu bileşenlerin incelenmesiyle birlikte kullanılabilir:

• Nozül milleri.
• Nozül tutucuları.
• Yataklar.
• Yaylar.
• Contalar.
• Vakum bileşenleri.
• İlgili kılavuz parçaları.

Bu yaklaşım, teknisyenlerin yerleştirme kafasının tam mekanik durumunu değerlendirmesine yardımcı olur.

Tipik endüstriler şunları içerir:

Parça ayrıca şunlar için de uygundur:

• SMT bakım şirketleri.
• Ekipman onarım merkezleri.
• Yerleştirme kafası yeniden oluşturma atölyeleri.
• Kullanılmış makine yenileyicileri.
• SMT yedek parça distribütörleri.

H8 bilyalı kama mili, doğrusal hareket ve dönme kısıtlamasının bir kombinasyonunu sağlar.

Yerleştirme sistemi, nozül milinin dikey olarak hareket etmesini komut eder.

Mil, bilyalı kama mili montajından geçer.

Hassas bilyalar kama olukları boyunca hareket eder.

Yuvarlanma teması, yüksek frekanslı mil yolculuğu sırasında gereksiz kayma sürtünmesini azaltmaya yardımcı olur.

Kama, mili gerekli dikey yol boyunca yönlendirir.

Nozül bileşenlere ve PCB yerleştirme konumlarına tekrar tekrar yaklaştığı için kararlı kılavuzluk önemlidir.

Oluk yapısı, kama montajının kontrolsüz göreceli hareketi sınırlarken dönme kuvvetini iletmesine izin verir.

Bu, nozül milinin H8 kafa mekanizmasıyla gerekli mekanik ilişkiyi korumasına yardımcı olur.

Nozül, besleyici veya tepsi tarafından sağlanan bir bileşene doğru aşağı iner.

Bileşeni tutmak için vakum uygulanır.

Bileşen programa göre yönlendirilir, hedef PCB konumuna aktarılır ve yerleştirilir.

Nozül daha sonra geri çekilir.

Bu dizi üretim sırasında sürekli tekrarlanır.

Bu nedenle, sıradan bir yatak veya kılavuz, yalnızca yaklaşık boyutlara göre bir yedek olarak seçilmemelidir.

Teknisyenler, aşağıdaki durumları yaşadıklarında N510064708AA'yı inceleyebilir:

• Artan nozül mili boşluğu.
• Pürüzlü H8 mil hareketi.
• Alışılmadık mekanik ses.
• Artan titreşim.
• Manuel mil hareketinde direnç.
• Görünür mekanik aşınma.
• Nozül çarpışmasından sonra zayıf hareket.

Ancak, bu belirtiler diğer parçalardan da kaynaklanabilir.

Değiştirmeden önce tam bir kafa incelemesi önerilir.

Birincil tanımlama şunlar olmalıdır:

N510064708AA

Yalnızca ürün görünümüne göre seçim yapmaktan kaçının.

Ürün, H8 yerleştirme kafası konfigürasyonu için tasarlanmıştır.

Teklif isterken kafa tipini açıkça belirtin.

Önerilen sorgu bilgileri:

Makine: NPM
Kafa: H8
Parça Numarası: N510064708AA

Beyaz işaret, önemli bir tanımlayıcı özelliktir.

Mevcut kamada farklı renkte bir işaret kullanılıyorsa, bunun N510064708AA ile değiştirilebilir olduğunu varsaymayın.

Gerekirse onay için bir fotoğraf gönderin.

Sipariş vermeden önce inceleyin:

• Parça numarası.
• İşaret rengi.
• Mil yapısı.
• Montaj arayüzü.
• Kafa konfigürasyonu.

Net fotoğraflar, spesifikasyon hatalarını önlemeye yardımcı olabilir.

Bireysel kafa onarımı için bir adet yeterli olabilir.

Birden fazla NPM hattı çalıştıran fabrikalar, ek H8 bilyalı kama milleri yedek stok olarak bulundurmayı düşünebilir.

Acil bakım siparişleri için, teklif isterken gerekli miktarı ve varış noktasını belirtin.

N510064708AA, tekrarlanan dikey hareket sırasında nozül milini yönlendirmek ve kontrollü dönme konumlandırmasını desteklemek için kullanılan bir H8 bilyalı kama milidir. NPM 8-kafa yerleştirme montajı içinde önemli bir mekanik kılavuzluk bileşenidir.

Beyaz İşaret, bu H8 kama mili spesifikasyonunu görsel olarak benzer bilyalı kama mili versiyonlarından ayırt etmek için kullanılan bir tanımlama özelliğidir. Müşteriler sipariş vermeden önce parça numarasını, H8 kafa tipini ve beyaz işareti doğrulamalıdır.

Evet. N510064708AA, NPM H8 / 8-kafa uygulaması için kullanılır. Ancak, özellikle ekipman daha önce kafa onarımı veya bileşen değişimi geçirmişse, satın almadan önce makine ve kafa konfigürasyonları hala doğrulanmalıdır.

Aşırı boşluk, pürüzlü mil hareketi, anormal gürültü, mekanik hasar veya aşınma tespit edildiğinde değiştirme gerekebilir. Nozül mili, tutucu, yataklar ve yağlama durumu gibi ilgili parçalar da kontrol edilmelidir.

Lütfen N510064708AA, NPM makine bilgileri, H8 kafa tipi, beyaz işaret onayı, gerekli miktar ve teslimat adresini sağlayın. Spesifikasyon onayı gerektiğinde mevcut kamın net bir fotoğrafı önerilir.

NPM 8-kafa bakımı için N510064708AA H8 Beyaz İşaretli Bilyalı Kama Miline mi ihtiyacınız var?

Lütfen bize gönderin:

• Parça numarası: N510064708AA
• Makine modeli.
• H8 kafa onayı.
• Beyaz işaret onayı.
• Gerekli miktar.
• Teslimat adresi.
• Mevcut parça fotoğrafları varsa.

Parça numarası kontrolü, stok onayı, teklif, paketleme ve teslimat düzenlemeleri konusunda yardımcı olabiliriz.

Acil SMT makine onarım gereksinimleri için, isteğin verimli bir şekilde işlenebilmesi için sorgunuza gerekli miktarı ve beklenen teslimat programını ekleyin.

N510064708AA H8 Beyaz İşaretli Bilyalı Kama Mili için mevcut durum ve teklif hakkında bizimle iletişime geçin.
