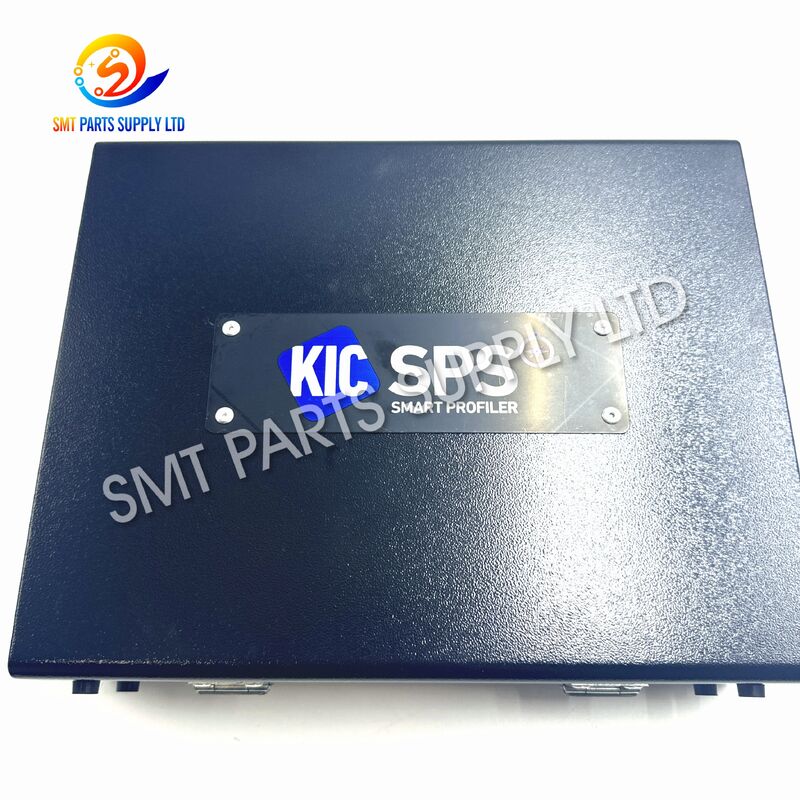

Yeniden Akış Fırını için KIC SPS Smart Profiler Termal Profil Test Cihazı

KIC SPS Akıllı Profilleyici , PCB'lerin ve elektronik bileşenlerin lehimleme ve diğer kontrollü termal işlemler sırasında maruz kaldığı gerçek sıcaklığı ölçmek için tasarlanmış profesyonel bir çok kanallı termal profil oluşturma cihazıdır.

7, 9 ve 12 kanallı standart konfigürasyonlarda mevcuttur , profilleyici, bir PCB üzerindeki birden fazla kritik konumdan eşzamanlı olarak sıcaklık verisi toplamak için standart Tip K termokupllarla çalışır. KIC ayrıca ek donanım ve yazılımla 24 kanallı yetenek listeler.

Fabrika kalibrasyonlu artı veya eksi 0,5 C doğruluk, 0,1 C çözünürlük, USB iletişimi, yüksek kapasiteli veri depolama ve uygun konfigürasyonlarda kablosuz yetenek ile SPS, proses mühendislerine tepe sıcaklığı, eğim, likidüs üstü süre ve Proses Penceresi İndeksi'ni analiz etmek için pratik veriler sağlar.

Özellikle SMT fabrikaları, EMS üreticileri, elektronik montaj tesisleri, proses mühendisliği departmanları, NPI ekipleri ve reflow fırını bakım uygulamaları için uygundur.

Reflow fırını kontrol panelinde görüntülenen sıcaklık, fırın ayarlarını temsil eder, ancak PCB üzerindeki her bileşenin maruz kaldığı gerçek sıcaklığı mutlaka temsil etmez.

Bir devre kartının farklı alanları, aşağıdaki nedenlerle ısıya farklı tepki verir:

• Bileşen boyutu ve termal kütlesi.
• PCB kalınlığı.
• Bakır dağılımı.
• Bileşen yoğunluğu.
• Kart boyutları.
• Konveyör hızı.
• Fırın hava akışı.
• Bölge sıcaklık ayarları.
• PCB üzerindeki bileşen konumu.

Örneğin, büyük bir BGA veya güç cihazı, küçük bir pasif bileşenden daha yavaş ısınabilir. Ağır bakır içeren bir PCB bölümü de düşük kütleli bir bölüme göre daha fazla termal enerji gerektirebilir.

Gerçek profil ölçümü olmadan, mühendisler aşağıdaki gibi sorunlarla karşılaşabilir:

Bir termal profilleyici, doğrudan ürün düzeyinde sıcaklık bilgisi sağlar, böylece mühendisler yalnızca fırın ayarlarına bağlı kalmak yerine gerçek işlemi değerlendirebilir.

KIC SPS Akıllı Profilleyici , aynı reflow fırını geçişi sırasında birden fazla PCB konumunu ölçer.

Tip K termokupllar seçilen bileşenlere, lehimleme alanlarına veya PCB konumlarına takılır. Her termokupl, SPS profilleyicisindeki bir giriş kanalına bağlanır.

Profil oluşturma çalışması sırasında, ısıtma ve soğutma işlemi boyunca sıcaklık bilgisi kaydedilir.

Ölçümden sonra mühendisler şunları değerlendirebilir:

• Tepe sıcaklığı.
• Isıtma eğimi.
• Soğutma davranışı.
• Likidüs üstü süre.
• Bileşenler arasındaki sıcaklık farkları.
• Genel termal profil şekli.
• İşlem Penceresi İndeksi.
• Reflow tarifinin uygunluğu.

SPS, depolanan profil verilerini USB aracılığıyla aktarabilir, uygun modeller ise gerçek zamanlı kablosuz veri iletimini destekler.

Bu, yeni reflow tarifleri oluşturmak, mevcut işlemleri kontrol etmek, termal sorunları gidermek ve üretim parametrelerini belgelemek için pratik bir çözüm sunar.

Bu temel ölçüm özellikleri, resmi SPS teknik veri sayfasında listelenmiştir.

Üç konfigürasyon aynı profilleyici uzunluğunu ve yüksekliğini korurken, genişlik kanal miktarıyla artar.

KIC, standart 7, 9 ve 12 kanallı versiyonları tanımlar ve ayrıca ek donanım veya yazılım gerektiren 24 kanallı yeteneği listeler.

SPS, bir PCB reflow fırınından geçerken bileşenlerin gerçekte maruz kaldığı sıcaklığı ölçer.

Bu, fırın tarifinin monte edilmiş kart için uygun olup olmadığını değerlendirmek için faydalı işlem bilgisi sağlar.

Yeni bir PCB üretime girdiğinde, mühendisler seçilen kritik konumlara termokupllar takabilir ve tam ölçekli üretim başlamadan önce ilk termal profili oluşturabilir.

Profil verileri, mühendislerin aşağıdaki değişiklikleri değerlendirmesine yardımcı olabilir:

Termal profil oluşturma aşağıdaki durumlardan sonra gerçekleştirilebilir:

• Fırın bakımı.
• Tarif ayarlaması.
• Üretim hattı transferi.
• Büyük ürün değişikliği.
• Konveyör hızı modifikasyonu.
• İşlem sorun giderme.

SPS şunlar için uygundur:

• SMT üretim fabrikaları.
• EMS şirketleri.
• PCBA üreticileri.
• Elektronik montaj tesisleri.
• Proses mühendisliği laboratuvarları.
• NPI departmanları.
• Kalite mühendisliği ekipleri.
• Reflow fırını servis uygulamaları.

Büyük IC paketleri, küçük pasif bileşenler, ağır bakır alanları, kart kenarları ve yüksek kütleli bileşenler gibi farklı termal özellikleri temsil eden PCB konumlarını belirleyin.

Her seçilen ölçüm konumuna Tip K termokuplları güvenli bir şekilde takın.

İyi termokupl teması önemlidir çünkü yanlış takma, ölçülen sıcaklığı etkileyebilir.

Her termokuplu ilgili profilleyici kanalına bağlayın.

7 kanallı bir SPS, yedi eşzamanlı ölçüm noktasını desteklerken, 9 kanallı ve 12 kanallı versiyonlar ek girişler sağlar.

Gerekli işlem parametreleri ve profil sınırları ile termal profil oluşturma yazılımını yapılandırın.

Montaj fırına girmeden önce profilleyiciyi uygun koruyucu termal kalkanın içine yerleştirin.

PCB ve profilleyici birlikte reflow fırınından geçer.

SPS, bağlı tüm termokupllardan sürekli olarak sıcaklık bilgilerini kaydeder.

Konfigürasyona bağlı olarak, kaydedilen veriler çalıştırmadan sonra USB aracılığıyla indirilebilir veya desteklenen kablosuz iletişimi kullanarak çalışma sırasında iletilebilir.

Mühendisler, tarif ayarlamalarının gerekip gerekmediğini belirlemek için sıcaklık eğrilerini ve önemli işlem parametrelerini inceleyebilir.

Tepe sıcaklığı, her termokupl konumunda kaydedilen en yüksek sıcaklığı temsil eder.

Bileşenler arasındaki tepe sıcaklıklarını karşılaştırmak, bileşen boyutu ve PCB termal kütlesinden kaynaklanan farklılıkları ortaya çıkarabilir.

Isıtma eğimi, ısıtma aşaması sırasında sıcaklığın ne kadar hızlı değiştiğini gösterir.

Eğim analizi, mühendislerin bileşenlerin maruz kaldığı termal geçişi değerlendirmesine yardımcı olur.

Likidüs üstü süre, yaygın olarak TAL olarak adlandırılır, lehimleme konumunun seçilen likidüs sıcaklığının üzerinde ne kadar süre kaldığını ölçer.

KIC yazılımı, ölçülen bir profilin belirlenmiş bir işlem penceresi içine nasıl uyduğunu ifade etmek için İşlem Penceresi İndeksi'ni veya PWI'yi kullanır. Daha düşük bir PWI, tanımlanmış sınırlar içinde daha elverişli konumlandırılmış bir profili temsil eder.

Doğru SPS konfigürasyonunu seçmek öncelikle sıcaklık ölçüm noktalarının sayısı, PCB karmaşıklığı, fırın boşluğu ve veri iletişim gereksinimlerine bağlıdır.

• Yedi adede kadar sıcaklık noktasına ihtiyacınız varsa.
• PCB yapısı nispeten basittir.
• Kompakt profilleyici genişliği tercih ediliyorsa.
• Standart işlem doğrulaması gerekiyorsa.

• Daha fazla termal konum izlenmelidir.
• PCB birkaç farklı bileşen türü içeriyorsa.
• Ek profil detayı gerekiyorsa.
• Yedi kanal yetersizse.

• PCB karmaşık termal özelliklere sahipse.
• Büyük kartlar daha fazla ölçüm noktası gerektiriyorsa.
• Birden fazla yüksek kütleli ve düşük kütleli bileşen karşılaştırılmalıdır.
• Detaylı mühendislik analizi gerekiyorsa.

Sipariş vermeden önce, mevcut profilleyici etiketi veya ekipman fotoğraflarının sağlanması da model seçimi hatalarını azaltmaya yardımcı olabilir.

SPS, termal işlem sırasında gerçek PCB sıcaklıklarını kaydetmek ve reflow ayarlarını, bileşen sıcaklıklarını, ısıtma eğimlerini, tepe sıcaklıklarını ve likidüs üstü süreyi değerlendirmek için profil verileri sağlamak üzere tasarlanmıştır.

Standart SPS Akıllı Profilleyici konfigürasyonları 7, 9 ve 12 Tip K termokupl kanalı ile mevcuttur. KIC ayrıca ek donanım veya yazılım gerektiren 24 kanallı yeteneği listeler.

Resmi spesifikasyon, 0,1 C sıcaklık çözünürlüğü ile artı veya eksi 0,5 C fabrika kalibrasyonlu doğruluk listeler.

Uygun SPS konfigürasyonları gerçek zamanlı kablosuz profil iletimini desteklerken, depolanan veriler USB aracılığıyla bir bilgisayara aktarılabilir. Sipariş vermeden önce iletişim konfigürasyonu teyit edilmelidir.

Lütfen gerekli kanal sayısı, reflow fırını modeli, fırın boşluğu, işlem sıcaklığı, iletişim tercihi, termal kalkan gereksinimi, aksesuarlar, miktar ve mevcut ürün etiketi fotoğraflarını sağlayın.

Reflow fırını sıcaklık profil oluşturma, işlem doğrulama veya SMT üretim mühendisliği için bir KIC SPS Akıllı Profilleyici mi gerekiyor?

Lütfen gerekli model, kanal sayısı, uygulama ekipmanı, gerekli aksesuarlar, hedef ülke ve sipariş miktarını gönderin.

Yardımcı olabiliriz:

• Model teyidi.
• Konfigürasyon eşleştirme.
• Teknik özellik kontrolü.
• Aksesuar seçimi.
• Stok durumu.
• Teklif desteği.
• Uluslararası sevkiyat düzenlemeleri.

Fiyat, bulunabilirlik ve teknik onay için gerekli SPS konfigürasyonu ile sorgunuzu gönderin.
