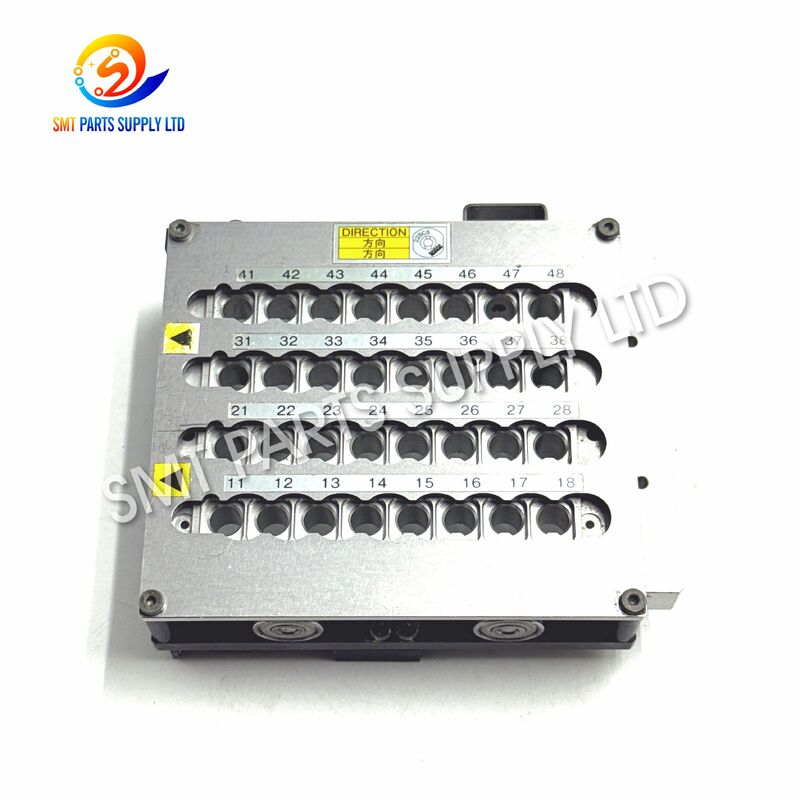

Panasonic N610087794AA N610074584AA NPM Mounter için 16 Nozul Değiştirici

Panasonic N610087794AA / N610074584AA Nozullü Değiştirici, NPM yerleştirme ve alma ekipmanlarındaki uyumlu 16-nozullu kafa konfigürasyonlarıyla kullanılmak üzere tasarlanmış özel bir SMT makine bileşenidir. Makinenin nozulların yönetildiği alanına monte edilen ünite, otomatik üretim sırasında yerleştirme nozullarının tutulabileceği ve erişilebileceği tanımlanmış depolama konumları sağlar. Bu, yerleştirme kafasının tekrarlanan manuel nozulların değiştirilmesine gerek kalmadan bileşen gereksinimlerine göre nozulların türünü değiştirmesine olanak tanır.

Karışık PCB montajları yürüten SMT fabrikaları için, düzgün çalışan bir nozullu değiştirici, ekipman operasyonunun tutarlılığını sürdürmek açısından önemlidir. Aşınma, kirlenme, mekanik hasar, yanlış nozullu konumlandırma veya değiştirici grubundaki bozulma, otomatik nozullu değişimi engelleyebilir. Hasarlı bir üniteyi doğru parça numarası konfigürasyonuyla değiştirmek, güvenilir nozullu yönetimini yeniden sağlamaya ve gereksiz üretim kesintilerini azaltmaya yardımcı olabilir.

N610087794AA ve N610074584AA referansları, sipariş vermeden önce her zaman makine konfigürasyonu, kafa tipi, mevcut kurulu ünite ve ekipman belgeleriyle kontrol edilmelidir.

Modern yerleştirme ve alma makineleri, aynı üretim programı içinde birçok farklı elektronik bileşeni işler. Farklı paketler, farklı nozullu boyutları, uç geometrileri, vakum özellikleri veya taşıma yöntemleri gerektirebilir.

Bu nedenle yerleştirme kafası, tüm bir PCB montaj programı boyunca her zaman tek bir nozullu türünü kullanamaz.

Bir nozullu değiştirici, makinenin programlanmış üretim gereksinimlerine göre nozullu değiştirmesine olanak tanıyan organize depolama konumları sağlar.

Farklı nozullu seçimleri gerektirebilecek tipik bileşen grupları şunları içerir:

Değiştirici kendisi bileşen yerleştirme işlemini gerçekleştirmez. Bunun yerine, yerleştirme kafasını destekleyen nozullu yönetim sürecinin bir parçasıdır.

Nozullu değiştirici, normal SMT üretimi sırasında tekrarlı olarak çalışır. Ürün karışımına ve makine programlamasına bağlı olarak, üretim vardiyaları sırasında nozullu değişimleri birçok kez gerçekleşebilir.

Uzun süreli çalışma birkaç bakım sorununa yol açabilir.

Tekrarlı nozullu yükleme ve boşaltma, konumlandırma yüzeylerini, tutucuları, kılavuzları veya diğer mekanik arayüzleri zamanla aşındırabilir.

Nozullu depolama konumunda doğru şekilde konumlandırılmazsa, kafa toplama veya geri dönüş işlemleri sırasında zorluk yaşayabilir.

Toz, lehim macunu kalıntısı, akı parçacıkları, yapıştırıcı kalıntısı ve genel fabrika kirliliği nozullu değiştiricinin etrafında birikebilir.

Kirlenme, nozullu oturmasını etkileyebilir ve düzgün nozullu değişimini engelleyebilir.

Doğru oturmayan bir nozullu, kararsız bir toplama konumu oluşturabilir.

Tipik nedenler şunlardır:

• hasarlı depolama konumu;
• kirlenme;
• aşınmış mekanik arayüzler;
• yanlış nozullu seçimi;
• uygunsuz kurulum;
• uyumsuz değiştirici konfigürasyonu.

Bir çarpışma, yanlış bakım işlemi, yanlış yerleştirilmiş nozullu veya anormal makine hareketi, değiştirici grubunun bir kısmına zarar verebilir.

Nozullu değişimi tekrarlanabilir mekanik konumlandırmaya bağlı olduğundan, nispeten küçük bir deformasyon bile önemli hale gelebilir.

Uzun süre çalışan makineler, önleyici bakım veya yenileme sırasında nozullu yönetim bileşenlerinin değiştirilmesini gerektirebilir.

Uygun bir yedek nozullu değiştiriciyi hazır bulundurmak, kurulu bir ünite kullanılamaz hale geldiğinde kurtarma süresini kısaltabilir.

Bu belirtiler otomatik olarak nozullu değiştiricinin arızalı olduğu anlamına gelmez. Makine alarmları ayrıca nozullu, sensörler, yerleştirme kafaları, pnömatik sistemler, yazılım ayarları, kalibrasyon veya diğer mekanik bileşenlerle ilgili olabilir.

Bu nedenle doğru sorun giderme, değiştirmeden önce yapılmalıdır.

İnceleme, mevcut nozullu değiştiricinin hasarlı, aşınmış, pratik olarak kurtarılamayacak kadar kirli veya mekanik olarak uygunsuz olduğunu doğruladığında, doğru eşleşen bir üniteyle değiştirmek, nozullu depolama ve değiştirme işlevini yeniden sağlayabilir.

Önerilen satın alma prosedürü basittir:

Etiketi, makine parça listesini, bakım kaydını veya mevcut kurulu üniteyi kontrol edin.

Bu ürün için sağlanan referans numaraları şunlardır:

• N610087794AA
• N610074584AA

Makine revizyonları farklılık gösterebileceğinden, parçayı yalnızca makine aile adına göre seçmeyin.

Ekipmanın ilgili 16-nozullu kafa konfigürasyonunu kullandığını doğrulayın.

Farklı kafa yapıları için nozullu değiştiriciler otomatik olarak değiştirilebilir olarak kabul edilmemelidir.

Makine yükseltilmiş, yeniden yapılmış veya daha önce onarılmışsa fotoğraflar özellikle faydalıdır.

Önerilen fotoğraflar şunları içerir:

• tam nozullu değiştirici;
• kimlik etiketi;
• montaj arayüzü;
• varsa konektör alanı;
• makine modeli etiketi;
• yerleştirme kafası.

Sipariş vermeden önce, istenen referansı mevcut stok konfigürasyonuyla karşılaştırın.

Bu, yanlış satın almayı ve gereksiz makine duruş süresini azaltır.

Önemli:Kesin boyutlar, ağırlık, malzeme bileşimi, revizyon değiştirilebilirliği ve makineye özgü konfigürasyon, satın alma spesifikasyonuna girilmeden önce gerçek tedarik edilen birimden teyit edilmelidir.

Bu iki numara kaynak kayıtlarında, makine konfigürasyonlarında veya değiştirme referanslarında görünebilir. Kesin değiştirilebilirliği, benzer ürün açıklamalarından yalnızca yola çıkarak varsayılmak yerine, kurulu makineye göre teyit edilmelidir.

N610087794AA / N610074584AA Nozullu Değiştirici, öncelikli olarak otomatik nozullu yönetimin gerekli olduğu SMT üretim ekipmanlarında kullanılır.

Tipik uygulamalar şunları içerir:

Bakım ekipleri, orijinal kurulu birim aşınma, hasar, kirlenme veya düzensiz nozullu konumlandırma gösterdiğinde nozullu değiştiriciyi değiştirebilir.

Makine onarım departmanları, otomatik nozullu değiştirme hatalarını gidermede üniteyi kullanabilir.

Yenilenen kullanılmış üretim ekipmanları, hizmete dönmeden önce nozullu depolama bileşenlerinin incelenmesini ve değiştirilmesini gerektirebilir.

Birden fazla uyumlu makine çalıştıran fabrikalar, kritik bakım stoğu olarak nozullu değiştirici gruplarını bulundurabilir.

Bu faydalıdır çünkü ekipman arızasından sonra bir yedek bileşenin beklenmesi, duruş süresini artırabilir.

SMT ekipman servis şirketleri, yenilenmiş makineleri hizmete sokmadan önce eksik veya hasarlı nozullu değiştirici bileşenlerini değiştirebilir.

Nozullu değiştirici, yerleştirme kafası ve makine kontrol sistemi ile birlikte çalışır.

Basitleştirilmiş bir nozullu değiştirme dizisi aşağıdaki gibidir.

Makine üretim programı, farklı bileşen türlerini uygun yerleştirme nozullu ile ilişkilendirir.

Bir sonraki bileşen başka bir nozullu konfigürasyonu gerektirdiğinde, makine bir nozullu değişimi için hazırlanır.

Yerleştirme kafası, programlanmış nozullu değiştirme konumuna gider.

Kafa, gerekli nozullu depolama konumuyla hizalanması gerektiğinden, doğru değiştirici konumu önemlidir.

Şu anda takılı olan nozullu, belirlenmiş değiştirici konumuna yerleştirilir.

Nozullu, güvenilir depolama ve daha sonra yeniden kullanımını sağlamak için doğru oturmalıdır.

Kafa, gerekli nozullu içeren depolama konumuna hareket eder.

Kafa, seçilen nozullu ile etkileşime girer.

Başarılı bir toplama işleminden sonra, makine programlanmış yerleştirme işlemine devam edebilir.

Yeni seçilen nozullu, atanmış bileşenleri toplamak ve yerleştirmek için kullanılır.

Bu otomatik iş akışı, ekipmanın her seferinde manuel nozullu değiştirme gerektirmeden karışık bileşen türlerini verimli bir şekilde işlemesini sağlar.

Otomatik nozullu değişimi, makinenin normal üretim sırasında operatörlerin manuel olarak değiştirmesine gerek kalmadan uygun nozullu arasında geçiş yapmasını sağlar.

PCB montajları sıklıkla çok sayıda bileşen paket boyutu içerir. Bir nozullu değiştirici, yerleştirme sisteminin gerektiğinde farklı nozullu türlerine erişmesini sağlar.

Güvenilir nozullu depolama ve değiştirme, nozullu taşıma ile ilgili kesintileri azaltmaya yardımcı olur.

Bilinen bir yedek parça referansı, bakım ekiplerinin değiştirme envanterini organize etmesini kolaylaştırır.

Tanımlanmış depolama konumları, operatörlerin makine nozullu üretim gereksinimlerine göre düzenli tutmasına yardımcı olur.

Fabrikalar, planlanmış bakım sırasında değiştiriciyi inceleyebilir ve daha uzun duruş sürelerine neden olmadan önce hasarlı grupları değiştirebilir.

Doğru üniteyi seçmek, makine markasını belirlemekten daha fazlasını gerektirir.

Aşağıdaki kontrol listesini kullanın.

Endüstriyel yedek parçalar için, parça numarası normalde ilk satın alma referansı olmalıdır.

Makine aileleri birden fazla nesil ve isteğe bağlı konfigürasyon içerebilir.

Bu nedenle, bir alıcı yalnızca şunu söyleyerek sipariş vermekten kaçınmalıdır:

“NPM nozullu değiştirici.”

Daha iyi bir sorgu şudur:

“NPM 16-nozullu kafa için N610087794AA nozullu değiştirici.”

İkinci referans olan N610074584AA'yı uygun olduğunda sağlamak, teyit için daha da yardımcı olabilir.

Aynı NPM makine ailesi, farklı yerleştirme kafa düzenlemeleriyle yapılandırılabilir.

Bir kafa konfigürasyonu etrafında tasarlanmış bir değiştiricinin, otomatik olarak başka bir konfigürasyon için uygun olduğu varsayılmamalıdır.

Sipariş vermeden önce şunları sağlayın:

• makine modeli;
• varsa makine seri numarası;
• nozullu değiştirici parça numarası;
• kafa tipi;
• net fotoğraflar.

Bu bilgi tanımlama doğruluğunu artırır.

Bir makine uzun yıllar çalıştıktan sonra, kurulu yedek parça daha önce değiştirilmiş olabilir.

Bu nedenle fotoğrafları karşılaştırmak faydalı olabilir.

Önerilen fotoğraf açıları:

Her nozullu değiştirici sorunu değiştirme gerektirmez.

Sorun öncelikli olarak çıkarılabilir kirlenmeden kaynaklanıyorsa ve grupta mekanik hasar yoksa temizlik uygun olabilir.

Aşağıdaki durumlarda değiştirme düşünülmelidir:

• kırık yapı;
• deformasyon;
• aşırı aşınma;
• hasarlı konumlandırma konumu;
• doğru temizlikten sonra tekrarlanan hata;
• eksik mekanik parçalar;
• güvenilmez nozullu oturma.

Bakım kararı, mevcut makine durumuna dayanmalıdır.

Kurulum, SMT yerleştirme ekipmanlarına aşina personel tarafından yapılmalıdır.

Servis öncesi:

• fabrika prosedürüne göre üretimi durdurun;
• makineyi güvenli bir bakım durumuna getirin;
• gerekirse nozullu çıkarın;
• kurulu değiştirici konumunu kaydedin;
• montaj alanlarını inceleyin;
• kirlenme girişini önleyin;
• üretimi yeniden başlatmadan önce doğru kurulumu doğrulayın.

Değiştirme sonrasında, normal üretime dönmeden önce makinenin nozullu değiştirme işlemini doğrulayın.

Fonksiyonel bir test, nozullu depolanabilir, seçilebilir, alınabilir ve tutarlı bir şekilde geri alınabilir olmalıdır.

Uygun bakım, nozullu yönetim bileşenlerinin kullanım ömrünü uzatmaya yardımcı olabilir.

Nozullu depolama alanını toz, döküntü, lehimle ilgili kirlenme ve yabancı parçacıklar için inceleyin.

Hasarlı veya kirli bir nozullu, değiştirici sorunlarına benzeyen belirtiler oluşturabilir.

Her iki bileşeni de inceleyin.

Nozullu normal oturmadığında depolama konumlarına zorlamayın.

Önce nedeni belirleyin.

Bakım kayıtları, tekrarlayan sorunları belirlemeye ve gelecekteki yedek parça satın alımını basitleştirmeye yardımcı olabilir.

Yüksek kullanım oranına sahip fabrikalar, kritik makine bileşenlerini yerel olarak hazır bulundurmaktan fayda sağlayabilir.

Uygun yedek miktarı şunlara bağlıdır:

• makine sayısı;
• üretim saatleri;
• bakım stratejisi;
• tedarik süresi gereksinimleri;
• geçmiş arıza oranı.

SMT makine yedek parçaları tedarik eden alıcılar için, doğru tanımlama genellikle genel bir ürün adına göre parça seçmekten daha değerlidir.

N610087794AA / N610074584AA sorguları için, alıcı tarafından sağlanan bilgiler kullanılarak uyumluluk teyidi yapılabilir.

Önerilen sorgu bilgileri:

Tam bilgi sağlamak, teklif ve teyit sürecini kısaltabilir.

Endüstriyel SMT yedek parçaları için, görsel ve konfigürasyon kontrolü kurulum ve pratik kullanımla ilgili alanlara odaklanmalıdır.

Tipik kontrol noktaları şunları içerebilir:

• ürün kimliği;
• parça numarası tutarlılığı;
• yapısal bütünlük;
• nozullu depolama konumları;
• görünür mekanik hasar;
• montaj alanları;
• ambalaj koruması.

Herhangi bir özel test gereksinimi sipariş vermeden önce iletilmelidir.

Nozullu değiştirici, nakliye sırasında mekanik arayüzleri ve depolama konumlarını koruyacak şekilde paketlenmelidir.

Tipik paketleme hususları şunları içerir:

• darbe önleyici koruma;
• temiz iç ambalaj;
• koruyucu dolgu;
• uygun dış karton;
• parça kimliği için etiketleme.

Uluslararası sevkiyatlar için, miktar ve nakliye yöntemine göre paketleme seçilebilir.

Teklif talep ederken, lütfen gönderin:

Parça Numarası: N610087794AA / N610074584AA
Ürün: 16-Nozullu Kafa Nozullu Değiştirici
Makine: NPM Yerleştirme ve Alma Makinesi
Miktar: Gerekli miktar
Durum: Gerekli durum
Fotoğraflar: Mevcut ünite fotoğrafları varsa
Teslimat Ülkesi: Hedef ülke

Bu bilgiyi sağlamak, daha hızlı ürün kontrolü ve teklif hazırlığı sağlar.

C: Bu, NPM yerleştirme ve alma ekipmanlarındaki uyumlu 16-nozullu kafa konfigürasyonlarıyla kullanılan bir nozullu değiştiricidir. Birincil amacı, organize nozullu depolama konumları sağlamak ve SMT bileşen yerleştirme sırasında makinenin otomatik nozullu değiştirme sürecini desteklemektir.

C: Yalnızca benzer bir ürün açıklamasına dayanarak değiştirilebilirliği varsaymayın. Satın almadan önce kurulu parça numarası, yerleştirme kafa konfigürasyonu, makine modeli, revizyon ve fiziksel grup kontrol edilmelidir. Mevcut ünitenin fotoğraflarını göndermek teyit için tavsiye edilir.

C: Hayır. Bu ürün, bireysel bir SMT yerleştirme nozullu yerine bir nozullu değiştirici grubudur. Üretim sırasında yerleştirme kafası tarafından kullanılan nozullu depolama ve değiştirme desteği sağlar.

C: Makine modelini, mevcut parça numarasını, kafa konfigürasyonunu, miktarı ve kurulu değiştiricinin net fotoğraflarını gönderin. Bu detayları sevkiyat öncesi kontrol etmek, yanlış yedek parça seçimini azaltmanın en güvenilir yoludur.

C: Ünitede fiziksel hasar, deformasyon, aşınmış nozullu konumları, tekrarlayan değiştirme hataları veya uygun inceleme, temizlik veya bakım yoluyla giderilemeyen güvenilmez nozullu oturma olduğunda değiştirme gerekebilir.

SMT üretim ekipmanınız için N610087794AA veya N610074584AA nozullu değiştiriciye mi ihtiyacınız var?

Bize parça numaranızı, makine modelinizi, kafa tipinizi, gerekli miktarı ve mevcut ünitenin fotoğraflarını gönderin. İstediğiniz konfigürasyonu kontrol etmenize ve satın alma gereksinimlerinize göre bir teklif hazırlamanıza yardımcı olabiliriz.

Bakım projeleri, üretim hattı yedek envanteri, makine yenileme veya acil değiştirme gereksinimleri için, bulunabilirlik, uyumluluk kontrolü, paketleme ve teslimat bilgileri için parça listenizle bize ulaşın.
