Mekan doğrulama ile MPM125 ekran yazıcısı için makine özel konveyör X limit sensörü

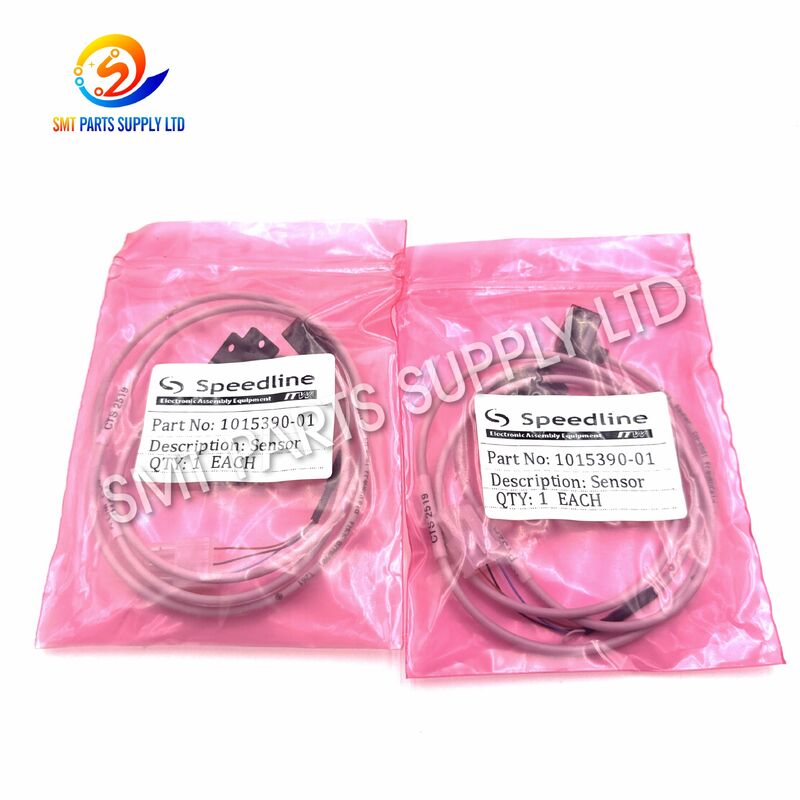

Speedline MPM 1015390-01 Konveyör X Limit Sensörü (MPM125 Yazıcı için)

Speedline MPM 1015390-01 konveyör X limit sensörü, MPM125 serigrafi yazıcının konveyör hareket sistemi için tasarlanmış, makineye özel bir konum algılama bileşenidir. Belirlenen X ekseni limit konumuna monte edilen sensör, konveyör mekanizması tanımlanmış hareket sınırına ulaştığında bir elektriksel anahtarlama sinyali sağlar. Bu sinyal, makine kontrol ünitesinin son konumu tanımlamasına, ilgili hareketi durdurmasına veya tersine çevirmesine ve kontrollü bir çalışma dizisini sürdürmesine olanak tanır.

Doğru çalışan bir limit sensörü, kararlı kart taşınması, güvenilir makine başlatma ve tutarlı konveyör konumlandırması için önemlidir. Orijinal sensör hasar gördüğünde, kirlendiğinde, elektriksel olarak kararsız olduğunda veya mekanik olarak hizası bozulduğunda, yazıcı konum alarmları gösterebilir, ana konuma dönme işlemini tamamlayamayabilir veya normal PCB transferini kesintiye uğratabilir.

1015390-01 parça numarası, bakım ve onarım uygulamaları için yedek parça olarak tedarik edilir. Satın almadan önce parça numarası, takılı olduğu konum, konektör görünümü, montaj boyutları ve makine konfigürasyonu ile uyumluluk teyit edilmelidir.

Konveyör sistemi, baskılı devre kartlarını baskı alanına, içinden ve dışına taşır. Hareketinin kontrollü bir mekanik aralıkta kalması gerekir. X limit sensörü, bu hareket dizisi içinde bir konum referansı ve seyahat koruma bileşeni olarak görev yapar.

Güvenilir bir limit sinyali olmadan, kontrol sistemi konveyör mekanizmasının amaçlanan sınırına ulaşıp ulaşmadığını belirleyemeyebilir. Bu, tekrarlanan hareket denemelerine, makine alarmlarına, eksik başlatmaya, anormal mekanik temasa veya kesintiye uğramış PCB transferine neden olabilir.

Sensör, çeşitli önemli makine fonksiyonlarına katkıda bulunur:

Bir konveyör X limit sensörü, makine başlatıldığında, konveyör konumunu ayarladığında veya ilgili hareket dizisini gerçekleştirdiğinde tekrar tekrar çalışır. Uzun süreli üretim kullanımı, bileşeni titreşim, toz, lehim pastası kalıntısı, temizleme kimyasalları, kablo hareketi ve mekanik darbelere maruz bırakabilir.

Sensör arızası her zaman yalnızca algılama bileşeninden kaynaklanmaz. Sorun giderme sırasında kablolama, konektörler, montaj braketleri, kontrol girişleri ve mekanik hizalama da incelenmelidir.

Arızalı veya yanlış ayarlanmış bir konveyör X limit sensörü aşağıdaki belirtilerden bir veya daha fazlasını gösterebilir:

Bu belirtiler ayrıca mekanik sıkışma, hasarlı kablolar, yanlış makine parametreleri, gevşek konektörler, giriş kartı arızaları veya konveyör montaj sorunlarından da kaynaklanabilir. Parça değiştirmeden önce kapsamlı bir inceleme yapılmalıdır.

Arızalı veya kararsız bir limit sensörünü değiştirmek, güvenilir konveyör konum geri bildirimini geri yükleyebilir ve makinenin normal hareket dizisini tamamlamasına yardımcı olabilir. Yedek parça, elektriksel özellikler, fiziksel boyutlar, montaj yönü, konektör konfigürasyonu ve anahtarlama davranışı açısından orijinal sensörle eşleşmelidir.

Speedline MPM 1015390-01 konveyör X limit sensörü, ilgili parça numarası ve konveyör konfigürasyonunu kullanan MPM125 serigrafi yazıcılar için pratik bir bakım çözümü sağlamayı amaçlamaktadır.

Elektriksel değerler, çıkış tipi, konektör pin ataması, kablo uzunluğu, algılama mesafesi ve montaj boyutları yalnızca görünüme göre seçilmemelidir. Farklı sensör versiyonları, farklı çalışma voltajları, çıkış mantığı, kablolama düzenlemeleri veya konektör standartları kullanırken benzer muhafazalara sahip olabilir.

Doğru tedarik için aşağıdaki bilgileri gönderin:

1. Orijinal bileşende gösterilen tam parça numarası.
2. Makine modeli ve makine seri numarası.
3. Net ön, arka, konektör, kablo ve etiket fotoğrafları.
4. Konveyör montajı içindeki montaj konumu.
5. Gerekli miktar.
6. Mevcut arıza mesajı (varsa).

1015390-01 sensörü öncelikle belirtilen MPM serigrafi yazıcı konfigürasyonunun konveyör konum kontrol sisteminde kullanılır. Bakım departmanları, SMT üretim tesisleri, ekipman onarım şirketleri ve ilgili takılı bileşenin yedeğini gerektiren yedek parça distribütörleri için uygundur.

• Elektronik üretim hizmet sağlayıcıları.
• SMT üretim fabrikaları.
• PCB montaj tesisleri.
• Serigrafi yazıcı bakım ekipleri.
• Endüstriyel otomasyon onarım şirketleri.
• Kullanılmış SMT ekipman yeniden yapılandırıcıları.
• Uluslararası SMT yedek parça distribütörleri.
• Teknik servis yüklenicileri.

Konveyör X limit sensörü, yazıcının hareket kontrol geri bildirim sisteminin bir parçası olarak çalışır. Konveyör mekanizması belirlenen X ekseni sınırına doğru hareket ettiğinde, bir mekanik hedef, aktüatör veya algılanabilir nesne algılama konumuna yaklaşır.

Gerekli aktivasyon koşulu karşılandığında, sensör elektriksel çıkış durumunu değiştirir. Makine kontrol ünitesi bu durumu ilgili giriş devresi aracılığıyla okur ve konveyörün beklenen limit veya referans konumuna ulaştığını belirler.

Ardından kontrol ünitesi ilgili hareketi durdurabilir, yönü tersine çevirebilir, ana konuma dönme adımını tamamlayabilir veya çalışma dizisinin bir sonraki aşamasına geçebilir.

Bir limit sensörü konveyör motorunu doğrudan kontrol etmez. Makine kontrol sistemine bir giriş sinyali sağlar. Kontrol ünitesi bu sinyali yazılım mantığı, motor komutları, zamanlama koşulları ve diğer güvenlik girdileriyle birlikte yorumlar.

Bu nedenle, eksik bir konveyör limit sinyali birkaç alandan kaynaklanabilir:

• Sensörün kendisi.
• Sensör kablosu.
• Konektör.
• Kablolama demeti.
• Kontrol ünitesi giriş terminali.
• Giriş kartı.
• Mekanik hedef.
• Montaj braketi.
• Makine parametresi veya kontrol dizisi.

Doğru seçim, genel ürün görünümünü eşleştirmekten daha fazlasını gerektirir. Endüstriyel sensörler, farklı kablolama, çıkış polaritesi, konektör pin atamaları, algılama aralıkları veya montaj düzenlemeleri kullanırken aynı görünebilir.

En hızlı teklif ve en düşük seçim riski için şunları sağlayın:

Parça Numarası + Makine Modeli + Seri Numarası + Orijinal Parça Fotoğrafları + Miktar + Teslimat Ülkesi

Örnek sorgu formatı:

Gerekli parça: Speedline MPM 1015390-01
Makine modeli: MPM125
Uygulama: Konveyör X limit konumu
Miktar: 2 adet
Makine seri numarası: İstendiğinde mevcut
Fotoğraflar: Ön, etiket, konektör, kablo ve montaj konumu eklenmiştir

Değiştirmeden önce teknisyenler elektriksel bir algılama sorununu mekanik bir hareket sorunundan ayırmalıdır.

Kurulum, SMT serigrafi yazıcılar ve endüstriyel elektrik sistemleri konusunda bilgili eğitimli bakım personeli tarafından tamamlanmalıdır.

1. Makineyi durdurun ve tesisin elektriksel izolasyon prosedürünü izleyin.
2. Kaldırmadan önce mevcut sensör konumunu kaydedin.
3. Kablo yönlendirmesini, konektör yönünü, braket konumunu ve hedef boşluğunu fotoğraflayın.
4. Yedek parça numarasını ve fiziksel konfigürasyonu kontrol edin.
5. Orijinal sensörü doğrudan kabloya çekmeden çıkarın.
6. Montaj vidalarını çıkarın ve varsa ara parçaları veya braketleri saklayın.
7. Yedek sensörü aynı yönde takın.
8. Kabloyu hareketli parçalardan, keskin kenarlardan ve yüksek sıcaklık alanlarından uzağa yönlendirin.
9. Fişi güvenli bir şekilde takın ve kilitleme mekanizmasının takılı olduğunu teyit edin.
10. Onaylanmış bakım prosedürlerine göre gücü geri yükleyin.
11. Makine giriş veya teşhis ekranında sensör durumunu kontrol edin.
12. Konveyörü manuel modda yavaşça hareket ettirin.
13. Sinyalin doğru konumda değiştiğini teyit edin.
14. Konveyörün zararlı bir mekanik limite ulaşmadan önce durduğunu doğrulayın.
15. Makine başlatmayı tamamlayın ve birkaç boş kart transfer döngüsü gerçekleştirin.
16. Testten sonra montaj vidalarını ve kablo yönlendirmesini tekrar kontrol edin.

• Pin atamasını doğrulamadan konektörü değiştirmeyin.
• Yalnızca muhafaza görünümüne göre bir sensör takmayın.
• Kabloyu çekmeyin veya keskin bir şekilde bükmeyin.
• Hareketli hedefin sensör gövdesine çarpmasına izin vermeyin.
• Plastik montaj alanlarında aşırı sıkma kuvveti kullanmayın.
• Orijinal ayarı kaydetmeden aktivasyon konumunu değiştirmeyin.
• Normal üretim için limit sinyalini atlamayın.
• Sensöre doğrulanmamış bir voltaj uygulamayın.
• Sensör gövdesi veya kablosu üzerinde agresif çözücüler kullanmayın.
• Manuel doğrulama tamamlanmadan otomatik çalışmaya başlamayın.

Sensörü değiştirmeden önce aşağıdakileri inceleyin:

Kurulumdan sonra doğrulayın:

• Sensör güvenli bir şekilde monte edilmiştir.
• Hedef doğru algılama alanına yaklaşır.
• Giriş durumu tutarlı bir şekilde değişir.
• Kablo hareketi sırasında sinyal kararlıdır.
• Konveyör amaçlanan konumda durur.
• Yazıcı normal olarak başlatmayı tamamlar.
• PCB transferi anormal kesinti olmadan ilerler.
• Yeni bir sensör, konveyör veya güvenlik alarmı görünmez.
• Kablo tüm hareketli bileşenlerden uzaktır.
• Makine birden fazla döngüyü tutarlı bir şekilde gerçekleştirir.

Düzenli inceleme, tam makine duruşuna neden olmadan önce sensör sorunlarını belirleyebilir.

Uygun inceleme aralığı, makine kullanımına, fabrika koşullarına, bakım standartlarına ve önceki arıza geçmişine bağlıdır.

1015390-01 referansı, bakım ekiplerinin yeterli uyumluluk bilgisi olmadan genel amaçlı bir sensör seçmek yerine tanımlanmış bir makine yedek parçasını aramasına olanak tanır.

Bileşen, belirlenmiş konveyör X ekseni seyahat limitini algılamak ve makine kontrol sistemine gerekli konum durumunu sağlamak için kullanılır.

Güvenilir bir sensör sinyali, yazıcının başlatma sırasında referans konumunu onaylamasına ve konveyörle ilgili alarmlardan kurtulmasına yardımcı olur.

Onaylanmış arızalı bir sensörü değiştirmek, kararsız bir bileşenin tekrarlanan testlerini ortadan kaldırabilir ve teknisyenlerin daha geniş konveyör sistemini kontrol etmeye devam etmelerini sağlayabilir.

MPM ekipmanı çalıştıran üretim tesisleri, acil onarım süresini kısaltmak için kritik sensörleri stokta bulundurabilir.

Ürün, uluslararası sevkiyat gerektiren elektronik fabrikaları, ekipman servis şirketleri ve SMT yedek parça distribütörleri için tekliflendirilebilir.

Tedarik edilen her bileşen, sipariş gereksinimlerine ve mevcut test koşullarına göre kontrol edilmelidir.

Makine versiyonları farklı olabileceğinden, nihai uyumluluk müşterinin takılı konfigürasyonuna bağlıdır.

Sensör, taşıma sırasında darbe, ezilme, nem ve elektrostatik maruziyetten koruyacak şekilde paketlenmelidir.

1. Paketlemeden önce görsel inceleme.
2. Sensör gövdesi etrafında koruyucu sarma.
3. Sıkı bükülme olmadan düzenlenmiş kablo.
4. Darbe ve kirlenmeye karşı korunan konektör.
5. Bireysel iç paketleme.
6. Parça numarası tanımlama etiketi.
7. Uluslararası nakliye için güçlendirilmiş dış karton.
8. Sevkiyat miktarına ve hedefine göre ek koruma.

Mevcut nakliye yöntemleri arasında uluslararası ekspres, hava kargo, konsolide sevkiyat veya diğer SMT yedek parçalarıyla birlikte sevkiyat yer alabilir.

Doğru bir teklif almak için aşağıdaki detayları gönderin:

1015390-01 sensörü, belirlenmiş konveyör X ekseni seyahat limitini algılar ve yazıcı kontrol sistemine bir konum sinyali gönderir. Bu sinyal, konveyör durdurma, referans konum onayı, makine başlatma ve normal PCB transfer dizisini destekler.

Hayır. Her MPM yazıcı için uyumluluk varsayılmamalıdır. Parça, belirtilen MPM125 konveyör uygulaması için listelenmiştir, ancak sipariş vermeden önce makine seri numarası, konektör, kablo, montaj düzeni ve takılı parça numarası kontrol edilmelidir.

Konveyörü manuel olarak hareket ettirirken sensör göstergesini veya makine giriş durumunu kontrol edin. Ayrıca hedef hizalamasını, konektörü, kabloyu, kaynağı ve kontrol ünitesi girdisini inceleyin. Kırık bir kablo veya arızalı bir giriş devresi kontrol ünitesinin sinyalini almasını engelliyorsa, sensör doğru çalışıyor olabilir.

1015390-01 parça numarası, makine modeli, seri numarası, gerekli miktar, teslimat ülkesi ve orijinal sensörün net fotoğraflarını sağlayın. Fotoğraflarda konektör, kablo, etiket, montaj delikleri ve kurulum konumu görünür olmalıdır.

Benzer bir görünüm uyumluluğu teyit etmez. Yedek parça, gerekli voltaj, çıkış davranışı, konektör pin ataması, kablo düzeni, algılama özellikleri, montaj boyutları ve aktivasyon konumu ile eşleşmelidir. Yanlış bir sensör alarmlara, kablolama hasarına veya güvenilmez konveyör çalışmasına neden olabilir.

SMT PARTS SUPPLY LTD.elektronik üretim ekipmanları için serigrafi yazıcı parçaları, SMT makine yedek parçaları, sensörler, motorlar, kontrol kartları, konveyör bileşenleri, besleyiciler, nozullar ve bakım ürünleri tedarik eder.

Hızlı bir teklif için lütfen gönderin:

• Parça numarası: 1015390-01
• Makine modeli: MPM125
• Orijinal bileşen fotoğrafları
• Makine seri numarası
• Gerekli miktar
• Teslimat ülkesi
• Beklenen teslimat tarihi
• Aynı makine için gerekli diğer yedek parçalar

Satış ekibimiz, sorgunuza göre ürün referansını, kullanılabilirliği, paketleme gereksinimlerini ve nakliye seçeneklerini kontrol edecektir.

Fiyatlandırma, uyumluluk kontrolü, teslimat bilgileri ve birleşik SMT yedek parça teklifleri için bugün bize ulaşın.
