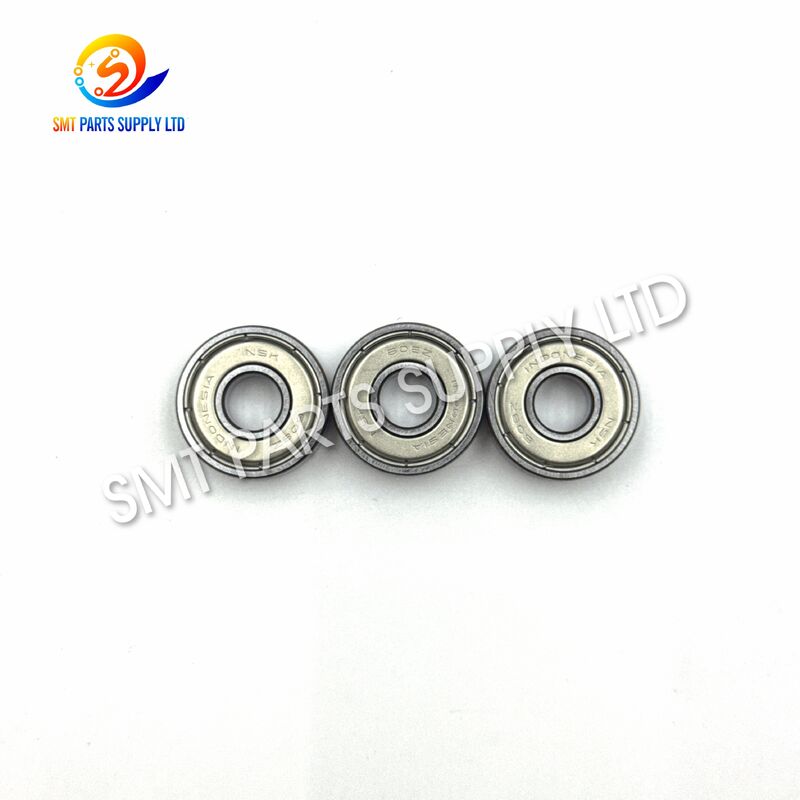

FUJI H4130E NSK 608Z SMT makineleri için 8 mm delikli ve 22 mm dış çaplı metal kalkanlı rulman

FUJI H4130E NSK 608Z CP6 CP7 makineleri için kalkanlı rulman

FUJI H4130E NSK 608Z rulmanı, döner destek, mekanik şanzıman, rulo, çubuk,ve uyumlu FUJI SMT yerleştirme ekipmanlarında ilgili hareketli pozisyonlar8 mm iç çap, 22 mm dış çap ve 7 mm genişliğinde standart boyut konfigürasyonu ile rulman, yıpranmış veya hasarlı H4130E bileşenleri için pratik bir yedek seçenek sunar.

Derin oluklu yarış yolu tasarımı, esas olarak radyal yükleri ve normal makine işleyişi sırasında üretilen sınırlı eksenel yükleri ele alırken pürüzsüz dönmeyi destekler.Metal koruma yapısı, fabrikada uygulanan yağlayıcıyı korurken toz ve yabancı parçacıkların girmesini azaltmaya yardımcı olur.

H4130E, seçili CP6, CP642, CP643, CP7, CP742, CP743 ve CP842 yapılandırmalarını içeren FUJI CP serisi makineleri için yaygın olarak atıfta bulunur.Çünkü kurulum pozisyonları ve rulman sonekleri değişebilir, alıcılar sipariş vermeden önce eski rulman işareti, makine modeli, montaj yeri ve gerekli kalkan düzenini onaylamalıdır.

Ürün Kimliği

Ana Ürün Faydaları

Kompakt Standart Boyutlar

8 × 22 × 7 mm boyut biçimi, yerleştirme alanının sınırlı olduğu kompakt döner montajlara uymayı sağlar.Standartlaştırılmış 608 serisi boyutları fiziksel tanımlama ve yedekleme karşılaştırmasını kolaylaştırır.

Yumuşak Döner Destek

Derin oluklu yarış yolu ve yuvarlanma topu yapısı, şaft ile ev arasındaki kayma sürtünmeyi azaltır.ya da yanlış yerleştirilmiş yatak.

Sabit Mekanik Transmisiyon

Doğru seçilmiş bir H4130E rulmanı, şaft pozisyonunu ve dönüş tutarlılığını korumaya yardımcı olur.Sabit rulman desteği SMT ekipmanlarında önemlidir, çünkü düzensiz hareket mekanik zamanlamayı etkileyebilir, titreşim, besleyici işleyişi ve yerleştirme tekrar edilebilirliği.

Metal Kalkanlı İnşaat

Kalkanlı yapılandırma, yağlayıcıyı rulmanın içinde tutarken daha büyük toz parçacıklarına ve yabancı malzemelere karşı koruyucu bir bariyer sağlar.Bu yapı, düşük sürtünme ve kompakt boyutların gerekli olduğu kapalı veya yarı kapalı mekanik pozisyonlar için uygundur..

Bakım Dostu Bir Değiştirme

Taşıma, önleyici bakım, makine yenilenmesi veya arıza onarımının bir parçası olarak değiştirilebilir.rulo, ve çevresindeki bileşenler.

SMT üretim ortamları için uygundur

H4130E rulmanı uyumlu FUJI elektronik bileşen yerleştirme ekipmanları için tasarlanmıştır. SMT fabrikaları, bakım departmanları, makine yeniden inşaatçıları, ekipman tüccarları,ve yedek parça servis şirketleri.

Sebep: Doğum Sorunlarının Nedenleri

rulmanlar döner yük, montaj basıncı, titreşim, sıcaklık değişimi ve kirlilik maruz kalması altında sürekli çalışır.yuvarlama elemanları, kalkan, kafes veya yağ.

H4130E rulman arızasının yaygın nedenleri

Başarısızlığın Tipik Belirtileri

Aşağıdaki belirtilerden biri veya daha fazlası ortaya çıktığında bir rulman denetleme veya değiştirilmesi gerekebilir:

• Makine çalışması sırasında olağandışı mekanik gürültü.
• Çubuk veya makara elle döndürüldüğünde kabalık.
• Yerin etrafında titreşim artmış.
• Döner montajın yakınında anormal sıcaklık.
• Görünen pas, renk değişikliği, kalkan hasarı veya yağ sızıntısı.
• Aşırı radyal veya eksenel oyun.
• Desteklenen çubuğun veya ruloun düzensiz hareketi.
• Etkilenen montajla ilgili tekrarlanan mekanik alarmlar.
• Uzun çalışma sürelerinden sonra makinenin istikrarının azalması.
• Dönüş sırasında bant tutma veya direniş.

Aynı sorunlar aynı zamanda bükülmüş bir şaft, yıpranmış bir ev, gevşek bir bağlama, hasarlı bir kemer, yanlış bir gerilim, kirlenmiş bir rulo,ya da montaj düzeni.

Çözüm: Kullanılmış H4130E rulmanı değiştirmek

Kullanılmış bir rulmanı doğru bir FUJI H4130E NSK 608Z bileşeniyle değiştirmek, pürüzsüz mekanik desteği geri getirebilir ve istenmeyen sürtünmeyi azaltabilir.Değiştirme orijinal rulman boyutlarına uymalıdır, kalkan konfigürasyonu, boşluk sonekleri, makine konumu ve kurulum gereksinimleri.

Tavsiye edilen Değiştirme Süreci

Bir rulman asla yuvarlanma elemanları üzerinden kontrolsüz bir darbe uygulayarak monte edilmemelidir.kurulum gücü normalde iç halka uygulanmalıdır.Bir kabına yerleştirildiğinde, normalde dış halka güç uygulanmalıdır.

Teknik özellikler

Standart 608 serisi için resmi NSK referansı, 8 mm boşluk, 22 mm dış çapı, 7 mm genişliği, yaklaşık 3,650 N temel dinamik yük oranı, yaklaşık 1,370 N temel statik yük değerleri, ve yağ yağlama ile 34.000 min-1'e kadar referans hızları. Bunlar, her H4130E erkeği veya makine montajı için garantili çalışma değerleri yerine standart seri referans değerleridir.

Önemli Teknik Not

İsimlendirme608ZGenellikle metal bir kalkanla bir rulman tanımlarken,608ZZ,608ZZ1Bazı ticari H4130E kayıtları rulmanı 608Z olarak tanımlarken, diğerleri 608ZZ veya 608ZZMC3E'yi listeler.

Bu nedenle, tedarik edilen rulman aşağıdakilere karşı onaylanmalıdır:

• Orijinal rulmanda tam işaret.
• Metal kalkan sayısı.
• İç açıklık veya sonek gereksinimleri.
• FUJI makinesinin modeli.
• Montaj pozisyonu.
• Çubuk ve evin boyutları.
• Makine parçaları kılavuzu.

Tam takma mevcut olduğunda sadece temel numarayı ′′608′′ kullanarak rulman seçmeyin.

Uygulama

FUJI H4130E NSK 608Z rulman, uyumlu elektronik bileşen yerleştirme makinelerinde mekanik destek bileşeni olarak kullanılır.Bir şaftı desteklemek için kompakt bir rulman gerektiren döner birimlerde monte edilebilir, rulo, cam, katran, şanzıman elemanı veya ilgili hareketli bileşen.

Tipik Ekipman Uygulamaları

Uyumlu Makine Referansları

H4130E genellikle seçili FUJI makine konfigürasyonları için pazarlanmaktadır:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Aynı H4130E rulman spesifikasyonunu kullanan diğer FUJI takımları.

Uyumluluk doğrulanmalıdır, çünkü aynı makine ailesi farklı mekanik revizyonlar, montaj seçenekleri, üretim yılları ve rulman eklemlerini içerebilir.

Önerilen Kullanım Szenaryoları

Planlı Önleyici Bakım

Yüksek hacimli SMT hatlarını işleyen fabrikalar, H4130E rulmanlarını bakım stoklarında tutabilirler.ya da görünür hasar.

Acil Makineler Tamiri

Bir rulman beklenmedik bir şekilde arızalanırsa, doğrulanmış bir değiştirme, ekipman durma süresini azaltabilir. Acil teklifler için alıcılar rulman işareti, makine modeli, gerekli miktarı,ve net fotoğraflar.

Makine Tamir

Tam bir CP serisi makine onarımında, teknisyenler mekanik sistemdeki rulmanları kontrol edebilir.Ya da kalkan hasarı değiştirilmelidir..

Kullanılmış Ekipmanların Yenilenmesi

Kullanılmış SMT makineleri genellikle yeni bir fabrikada kurulmadan önce mekanik inceleme gerektirir.

Uluslararası Yedek Parça Tedarikleri

H4130E rulmanının kompakt boyutu, uluslararası hızlı teslimat için uygun hale getirir.

Nasıl Çalışır?

Derin oluklu bir top rulmanı esas olarak iç halka, dış halka, yuvarlanma topları, kafese, yağlayıcıya ve koruyucu kalkanı içerir.Dış halka, evin içine yerleştirildiğinde.

Çember döndüğünde, toplar iç ve dış yollar arasında yuvarlanır. Yuvarlama teması, doğrudan kaydırma temasından daha az sürtünme yaratır ve şaftın veya ruloun daha verimli hareket etmesine izin verir.

Çalışma prensibi

Yük aktarımı

Radyal yük, şafttan iç halka, toplar aracılığıyla ve dış halka ve konuma aktarılır.ama gerçek izin verilen yük hız bağlıdır, uygunluk, yağlama, hizalama, sıcaklık ve çalışma koşulları.

SMT Ekipmanlarındaki Öneme

SMT yerleştirme makineleri, tekrarlanan, kontrol edilen mekanik harekete dayanır. Aşırı oyun veya kabalık olan bir rulman titreşim ve düzensiz harekete neden olabilir.Düzgün bir şekilde eşleşen bir rulman, daha pürüzsüz bir dönüş ve daha tutarlı bir şaft pozisyonu sağlayarak makinenin istikrarlı çalışmasını destekler.

Performans Avantajları

Düşük sürtünme dönüşü

Yuvarlanma topu tasarımı mekanik direnci azaltır ve kompakt montajlarda pürüzsüz hareketi destekler.

Küçük Kurulum Ayak izi

8 × 22 × 7 mm boyutları, büyük bir ev veya şaft yapısı gerektirmeden döner destek sağlar.

Radial yük desteği

Derin oluklu yarış yolu, genellikle dönen şaftlar, rulolar ve aktarım mekanizmaları tarafından üretilen radyal yükleri desteklemek için uygundur.

Sınırlı İki Yönlü Eksenel Destek

Yürüyüş yolu geometri, rulman doğru bir şekilde kurulduğunda ve belirtilen koşullar içinde çalıştırıldığında her iki yönden de sınırlı eksenel yükü kabul edebilir.

Kirlenme maruziyetinin azaltılması

Metal kalkan, yağlama maddesini tutarak daha büyük parçacıkların girişini sınırlamaya yardımcı olur. Tamamen temaslı mühürlü bir rulmana eşdeğer değildir ve ağır sıvı kirliliğine maruz kalmamalıdır.

Basit Bakım Stratejisi

Yer değiştirilebilir bir mekanik bileşen olduğundan, bakım ekipleri çevredeki parçalar işlevsel kalırken tüm makineyi değiştirmeden kontrol edebilir ve değiştirebilirler.

Kurulum Rehberleri

Yeni bir rulman, aşırı kuvvetle, kirlilikle, yanlış hizada veya yanlış bir şekilde monte edildiğinde hızlıca bozulabilir.

Kurulmadan Önce

• H4130E'nin gerekli FUJI parça numarası olduğunu doğrulayın.
• Tüm NSK rulman işaretlerini kontrol edin.
• Gerekirse delik, dış çap ve genişliği ölçün.
• Kalkanların sayısını ve konumunu karşılaştır.
• Çubukta aşınma, çizik, korozyon veya bükülme olup olmadığını kontrol edin.
• Evin gevşek, deforme veya kirlenmiş olup olmadığını kontrol edin.
• Yerleştirme ve çıkarma araçlarını hazırlayın.
• Yeni rulmanı kurulana kadar mühürle.
• Paketi açmadan önce çalışma alanını temizleyin.
• Makine üreticisinin bakım prosedürünü takip edin.

Kurulum sırasında

• Çelik çekiçle doğrudan rulmana vurma.
• Toplara baskı kuvveti aktarmayın.
• Sadece müdahale ayarını alan halka kuvvet uygulayın.
• Saklama alanı, akışkanın ve evin karesini koruyun.
• Kalkanı hasarlandırmaktan kaçının.
• Teknik bir neden olmadan fabrika yağını çıkarmayın.
• Kirli ve temiz montaj aletlerini karıştırmayın.
• Aralıklayıcıların ve tutma parçalarının doğru şekilde yerleştirildiğini doğrulayın.
• Ekipman prosedürüne göre ilgili bağlayıcıları sıkıştırın.
• Makine gücünü geri getirmeden önce bileşiği elle çevirin.

Kurulumdan Sonra

• Dönüşümün pürüzsüz ve bağlanmamış olduğunu doğrulayın.
• - Çok fazla oyun için kontrol edin.
• Makineyi kontrol edilen bir hızla çalıştır.
• Tıklama, kazma veya düzensiz gürültü için dinleyin.
• Normal olmayan ısı için rulman alanını izleyin.
• Gerektiğinde ilk testten sonra bağlayıcıları tekrar kontrol edin.
• Bakım tarihini ve yedekleme konumunu kaydet.
• Gerekirse arıza analizi için çıkarılmış rulmanı saklayın.

Bakım tavsiyeleri

H4130E rulmanı genellikle değiştirilebilir bir bileşen olarak kabul edilir. Bakım aralıkları çalışma saatlerine, hızına, yüküne, çevreye, kurulum doğruluğuna ve makine durumuna bağlıdır.

Depolama Tavsiyeleri

• Taşındırıcıyı orijinal koruyucu paketinde saklayın.
• Temperatür kontrolü altında temiz, kuru bir yerde saklayın.
• Suyla veya koroziv kimyasallar ile doğrudan temas etmekten kaçının.
• Yüklü eşyaları rulman paketinin üstüne koyma.
• Kurulum yapılıncaya kadar paketi açmayın.
• İlk giren, ilk çıkan envanter yönetimini kullanın.
• FUJI ve NSK referans numaraları ile stok etiketi.
• Yeni, kullanılmış, onarılmış ve çıkarılmış parçaları ayırın.
• Lageri ıslak veya kirli ellerle kullanmaktan kaçının.
• Kurulumdan önce uzun süre depolanan envanteri kontrol edin.

Doğru Yönü Nasıl Seçebiliriz?

Doğru rulmanın seçilmesi, boyutları eşleştirmekten daha fazlasını gerektirir.Kafes tasarımı, veya işletim özellikleri.

Seçim Kontrol Listesi

608Z ve 608ZZ Seçim

608Z ve 608ZZ rulmanları normalde aynı temel boyutlara sahiptir, ancak kalkan düzenleri farklıdır.kurulum yönelimi, ve direniş.

Orijinal bileşen işaretli ise608ZZ, otomatik olarak608ZAynı şekilde, öneklerMC3EGerektiğinde eşleştirilmesi gereken bir iç özellik gösterebilir.

Öneriler için tavsiye edilen bilgiler

Doğru bir teklif almak için:

1. Ürün adı: FUJI rulman.
2. FUJI parça numarası: H4130E.
3. NSK işareti tamamlandı.
4. Makine modeli ve seri numarası.
5. Gerekli miktar.
6. Ürünün durum gereksinimi.
7. Her iki yatak tarafının da açık fotoğrafları.
8. Mümkünse kurulum konumunun fotoğrafı.
9. Hedef ülkesi ve posta kodu.
10. Gerekli teslimat tarihi.

Kalite Denetimi

Taşındırmadan önce, yatak onaylanmış sipariş gereksinimlerine göre kontrol edilebilir.

Önerilen Denetim Ürünleri

Denetim, makine tarafındaki uyumluluk onayının yerini almaz. Alıcılar, ekipmanları için doğru parça numarasını ve sonekini doğrulamaktan sorumludur.

Paketleme ve Nakliye

H4130E rulmanı kompakt bir hassaslık bileşeni olup, nakliye sırasında kirliliğe, nem, darbe ve karıştırılmaya karşı korunmalıdır.

Paketleme Yöntemi

• Varsa bireysel koruyucu ambalaj.
• Pas ve toz geçirmez ambalaj.
• Parça numarasının kimliği açık.
• Hareketi önlemek için iç yastık.
• Uluslararası nakliye için güçlü ihracat kartonu.
• Çoklu miktarlar için parti etiketleri.
• Gönderi ağırlığına ve varış noktasına göre dış ambalaj.
• İsteğe bağlı olarak diğer SMT yedek parçaları ile kombine ambalaj.

Nakliye Seçenekleri

Gerçek teslimat süresi stok durumuna, sipariş miktarına, ödeme onayına, varış noktasına, gümrük işlemine ve seçilen nakliye yöntemine bağlıdır.

Neden Bu Ürünü Seçin?

• Tanıdık FUJI parça numarası H4130E.
• NSK 608 serisi rulman referansı.
• Kompakt 8 × 22 × 7 mm montaj boyutları.
• Yumuşak döner destek için derin oluk tasarımı.
• Pratik kontaminasyon koruması için kalkanlı yapılar.
• Önleyici ve düzeltici bakım için uygundur.
• Uyumlu FUJI CP serisi ekipmanlarına uygulanabilir.
• Diğer SMT yedek parça siparişleriyle kolayca birleştirilebilir.
• Sipariş öncesi doğrulama süreci açık.
• Uluslararası paketleme ve nakliye desteği.
• Küçük miktar ve seri siparişleri kabul ediliyor.
• Teknik fotoğraflar gönderilmeden önce kontrol edilebilir.

Uyumluluk ve Marka Bildirimi

FUJI ve NSK isimleri, modelleri ve parça numaraları yalnızca ürün tanımlaması ve uyumluluk referansı için kullanılır.Hiçbir ifade yetki olarak yorumlanmamalıdır., bağlılık, onay veya ilgili ticari marka sahiplerinin ataması.

Ürünün görünümü, işaretlemeleri, ambalajları, üretim partileri, sonekleri ve özellikleri değişebilir.Eski parça boyutları, montaj konumu ve müşteri tarafından sağlanan fotoğraflar.

Satıcı, ürünün kaynağı ve durumunun, teklif edilen belirli stok için doğrulanmadığı sürece ürünü "Orijinal", "Gerçek" veya "Otorizasyonlu" olarak tanımlamamalıdır.

Sık Sorulan Sorular

1FUJI H4130E rulmanı ne için kullanılır?

H4130E rulmanı, uyumlu FUJI SMT makine montajlarında döner hareketi desteklemek için kullanılır. Makine yapılandırmasına bağlı olarak, bir şaft, rulo, cam, katran,iletim mekanizmasıTam montaj konumu makine parçaları kılavuzunda kontrol edilmeli veya çıkarılan bileşenden doğrulanmalıdır.

2NSK 608Z rulmanının boyutları nedir?

Standart 608 serisi rulman boyutları 8 mm iç çapı, 22 mm dış çapı ve 7 mm genişliktir.Alıcılar yine de eski parçayı ölçmeli ve tam sonekleri kontrol etmelidir, çünkü aynı dış boyutlara sahip rulmanlar farklı kalkanlara sahip olabilir, iç boşluklar, yağlama ve performans özellikleri.

3. H4130E tüm FUJI CP6 ve CP7 makineleri ile uyumlu mu?

H4130E genellikle seçilen CP6, CP642, CP643, CP7, CP742, CP743 ve CP842 ekipmanları için referans alınır.Lütfen makinenin tam modelini belirtin., seri numarası, montaj konumu, eski taşıyıcı işareti ve sipariş vermeden önce fotoğraflar.

4608Z ile 608ZZ arasındaki fark nedir?

Her ikisi de normalde aynı 8 × 22 × 7 mm taban boyutlarını kullanır.ZZ her iki tarafta da kalkanları belirlerkenEk eklemler boşluk, yağlama veya üreticilere özgü ayrıntıları gösterebilir.

5Teklif için hangi bilgiler gereklidir?

Lütfen FUJI parça numarası H4130E, tam NSK rulman kodu, makine modeli, gerekli miktar, ürün durumu, varış ülkesi ve orijinal rulmanın açık fotoğraflarını gönderin.Acil siparişler için, Kurye hesabınızı veya tercih ettiğiniz teslimat yönteminizi de belirtin.
