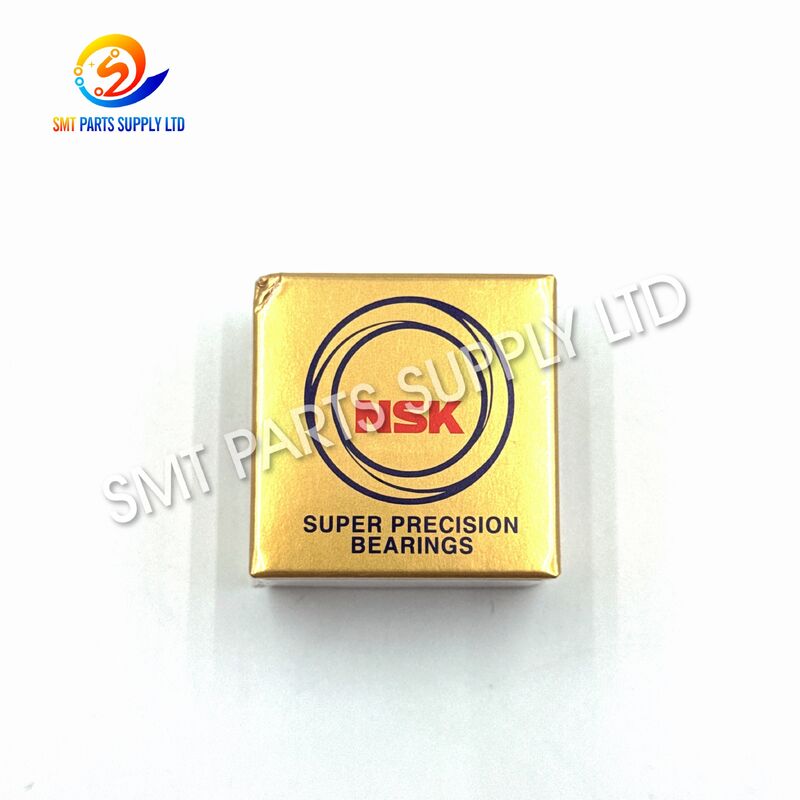

FUJI NSK 708ATYNDBMP5 H4218K NXT XP143 için P5 hassaslık derecesi ve arka arkaya çift katlı düzenleyici

FUJI NSK 708ATYNDBMP5 H4218K hassas rulman, FUJI elektronik bileşen yerleştirme ekipmanında kullanılan seçilmiş hareket düzenekleri için tasarlanmıştır. Belirli FUJI NXT ve XP143 konfigürasyonları için genellikle yedek rulman olarak anılır, ancak tam kurulum ekseni veya mekanik modül her zaman makine parçaları kılavuzu, montaj çizimi veya kaldırılan rulman işareti aracılığıyla onaylanmalıdır.

Bu kompakt eğik bilyalı rulman, 8 mm'lik bir iç çapa ve 22 mm'lik bir dış çapa sahiptir. Tam NSK tanımı, poliamid kafesi, sırt sırta uyumlu rulman düzenini, orta ön yükü ve P5 hassasiyet sınıfını tanımlar. Bu özellikler, rulmanın kontrollü sağlamlık, doğru dönme kılavuzu ve birleşik radyal ve eksenel yükler altında stabil hareket gerektiren uygulamalar için uygun olmasını sağlar.

Rulman, profesyonel SMT makine onarımı, planlı önleyici bakım, mekanik modülün yeniden inşası ve aşınmış hareket sistemi bileşenlerinin değiştirilmesi için tasarlanmıştır. Doğru kurulum, düzgün hareketin, tutarlı konumlandırmanın ve güvenilir üretim performansının korunmasına yardımcı olur.

Doğrulanmış ticari çapraz referans bağlantılarıNSK 708ATYNDBMP5ileFUJI yedek parça referansı H4218K. Kamuya açık ekipman listeleri, parçayı, seçilen NXT ve XP143 uygulamaları da dahil olmak üzere FUJI elektronik bileşen montaj ekipmanıyla ilişkilendirir. FUJI makine revizyonları farklı yatak düzenlemeleri kullanabildiğinden, sipariş vermeden önce nihai uyumluluk kontrol edilmelidir.

Ürün Tanımlaması

NSK tanımlama sistemi şunları tanımlar:TYNpoliamid kafes olarak,Veritabanıarka arkaya dubleks düzenleme olarak,Morta ön yükleme olarak veP5hassas bir sınıf olarak. Sırt sırta açısal temaslı rulman düzenlemeleri, yüz yüze düzenlemeye göre daha yüksek moment sertliği sağlarken, her iki yönden radyal yüklemeyi ve eksenel yüklemeyi destekleyebilir.

Nedeni — Orijinal Rulmanın Neden Değiştirilmesi Gerekir?

Hassas rulmanlar, yüksek hızlı SMT yerleştirme ekipmanının içinde sürekli olarak çalışır. Bir rulmanda gözle görülür bir dış hasar görülmese bile, iç yuvarlanma yolları, yuvarlanma elemanları, kafesi, yağlama durumu veya ön yük ilişkisi yavaş yavaş bozulabilir.

Aşınmış veya yanlış takılmış bir rulman, hareket düzeneğinin stabilitesini etkileyebilir ve motor, kodlayıcı, bilyalı vida, kılavuz ray veya kontrol sisteminden kaynaklanıyor gibi görünen konumlandırma hatalarına neden olabilir.

Rulman Aşınmasının Yaygın Nedenleri

Tipik Belirtiler

Bakım personeli, aşağıdaki koşullardan bir veya daha fazlası ortaya çıktığında rulmanı incelemeyi düşünebilir:

• Eksen hareketi sırasında anormal mekanik gürültü.
• Rulman yatağı çevresinde artan titreşim.
• Tutarsız konumlandırma veya tekrarlanan kalibrasyon sapması.
• Şaftın veya yatak yuvasının yakınında aşırı ısı var.
• Mekanizma manuel olarak hareket ettirildiğinde kaba dönüş.
• Artan motor yükü veya servo akımı.
• Belirgin bir elektrik arızası olmadan tekrarlanan hareket alarmları.
• Görünür gres sızıntısı veya kirlenmiş yağlayıcı.
• Normal aralığın ötesinde eksenel boşluk veya radyal gevşeklik.
• Uzun çalışma sürelerinden sonra yerleştirme stabilitesinin azalması.
• Hızlanma veya yavaşlama sırasında olağandışı direnç.
• Bitişik mekanik bileşenlerin tekrar tekrar değiştirilmesi.

Bu belirtiler otomatik olarak yatağın arızalı olduğunu kanıtlamaz. Motorlar, kaplinler, vidalı miller, kayışlar, kasnaklar, kılavuz raylar, kodlayıcılar, miller ve montaj yuvaları da nihai onarım kararından önce incelenmelidir.

Çözüm — Kararlı Makine Hareketi için Hassas Değiştirme

Aşınmış bir yatağın doğru şekilde tanımlanan NSK 708ATYNDBMP5 H4218K ile değiştirilmesi, etkilenen FUJI mekanik aksamının amaçlanan desteğinin ve rehberliğinin geri kazanılmasına yardımcı olur.

Sıradan genel amaçlı rulmanlardan farklı olarak bu model, kontrollü ön yük ve hassas doğrulukla uyumlu bir açısal temas konfigürasyonu kullanır. Eşleşen düzenleme önemlidir çünkü rulman çifti tek bir mekanik sistem olarak çalışmalıdır. Farklı bir ön yüke, kafese, toleransa veya temas düzenine sahip benzersiz bir rulmanın takılması eksen sertliğini ve çalışma davranışını değiştirebilir.

Bakım Faydaları

Tam Model Numarası Neden Önemlidir?

Basitleştirilmiş “708AT” tanımı, doğru yedek parça temini için yeterli değildir. Aynı temel 708 serisini paylaşan rulmanlar farklı kafes malzemelerine, ön yük seviyelerine, eşleştirme düzenlemelerine, iç boşluklara ve doğruluk derecelerine sahip olabilir.

Bu nedenle, sorular ve satın alma siparişlerinde aşağıdakiler belirtilmelidir:

NSK 708ATYNDBMP5 / FUJI H4218K

Tam modelin kullanılması, doğru fiziksel boyuta sahip ancak yanlış çalışma özelliklerine sahip bir rulmanla değiştirilmesini önlemeye yardımcı olur.

Özellikler

Önemli Teknik Not

8 mm'lik iç çap ve 22 mm'lik dış çap, NSK 708ATYNDBMP5 için mevcut ticari ve ürün tanımlama kayıtlarıyla desteklenmektedir. Bununla birlikte, rulman genişliği, kurulum yönü, eşleştirme işaretleri, ön yük yönelimi, yağlama yöntemi ve tam makine ekseni, kurulumdan önce orijinal rulman ve FUJI servis belgelerine göre doğrulanmalıdır.

Rulman Model Kodu Açıklaması

Son ekler ürün seçiminde önemlidir. Doğru eşleştirme, ön yük, kafes ve hassas kodlara sahip olmayan standart bir 708 rulman otomatik olarak eşdeğer bir yedek olarak değerlendirilmemelidir.

Temel Ürün Avantajları

1. Tam Tam Model Tanımlaması

Ürün, yalnızca kısaltılmış 708AT referansı yerine tam NSK tanımı 708ATYNDBMP5 ile tanımlanır. Bu, satın alma ekiplerinin teklifleri doğru şekilde karşılaştırmasına yardımcı olur ve görsel olarak benzer ancak teknik olarak farklı bir rulman sipariş etme riskini azaltır.

2. Eşleşen Arka Sırta Düzenleme

DB düzenlemesi, yatak çiftini arka arkaya konumlandırır. Bu yapı, makine mekanizmasının oluşturduğu radyal yükler, her iki yöndeki eksenel yükler ve moment yükleri için destek sağlar.

3. Kontrollü Orta Ön Yükleme

M son eki orta düzeyde ön yükü belirtir. Ön yükleme, istenmeyen iç hareketi azaltır ve montaj sağlamlığını artırarak daha istikrarlı mekanik yönlendirmeyi destekler.

4. P5 Hassasiyet Doğruluğu

P5 tanımı, sıradan endüstriyel rulmanlara göre daha fazla boyut ve çalışma doğruluğu gerektiren uygulamalar için tasarlanmıştır. Bu, tekrarlanabilir mekanik hareketin üretim stabilitesini etkilediği SMT makinelerinde önemlidir.

5. Kompakt 8 mm Delik Tasarımı

Kompakt rulman boyutu, montaj alanının sınırlı olduğu ve doğru şaft desteğinin gerekli olduğu hassas hareket düzenekleri için uygundur.

6. Profesyonel SMT Bakım Uygulaması

H4218K çapraz referansı, FUJI ekipman bakımı, yedek parça envanteri, makine yeniden inşası ve acil durum değişimi için daha hızlı tanımlamayı destekler.

7. Azaltılmış Tedarik Riski

Hem NSK rulman modelinin hem de FUJI parça numarasının görüntülenmesi, bakım mühendislerinin, distribütörlerin ve satın alma departmanlarının aynı ürünü farklı dokümantasyon sistemleri kullanarak çapraz kontrol etmesine olanak tanır.

8. Önleyici Bakıma Uygun

Rulman, titreşim, gürültü veya mekanik aşınma tespit edildiğinde gecikmeleri azaltmak için planlı bakım programının bir parçası olarak stoklanabilir.

Başvuru

FUJI NSK 708ATYNDBMP5 H4218K, elektronik bileşen yerleştirme ekipmanlarındaki hassas mekanik montajlar için tasarlanmıştır.

Ana Uygulama Alanları

Geçerli Kullanıcılar

• SMT makine sahipleri.
• Elektronik üretim servis sağlayıcıları.
• PCB montaj fabrikaları.
• FUJI ekipman bakım departmanları.
• Bağımsız SMT onarım şirketleri.
• Makine yenileme şirketleri.
• SMT yedek parça distribütörleri.
• Yurtdışı servis mühendisleri.
• Endüstriyel otomasyon bakım ekipleri.
• Elektronik üretim hattı entegratörleri.

Uyumluluk Beyanı

H4218K rulman, seçilen FUJI NXT ve XP143 ekipmanı için halka açık olarak pazarlanmaktadır ancak bireysel makine nesilleri, seri numarası aralıkları, mekanik revizyonlar ve eksen düzenekleri farklılık gösterebilir.

Sipariş vermeden önce alıcı aşağıdakilerden en az birini sağlamalıdır:

• Çıkarılan yatağın net bir fotoğrafı.
• Rulman bileziğinden veya paketinden tam rulman işareti.
• Makine BOM'undan FUJI parça numarası H4218K.
• Makine modeli ve seri numarası.
• Mekanik montaj adı.
• Eksen veya kurulum konumu.
• Parça kılavuzu ekran görüntüsü.
• Montaj başına gerekli miktar.

Nasıl Çalışır?

Eğik bilyalı rulmanlar birbirine göre kaydırılmış yuvarlanma yolları kullanır. Bilyalar ve yuvarlanma yolları arasındaki temas çizgisi radyal düzleme açılı olarak konumlandırılmıştır. Bu, rulmanın eksenel yüklemeyle birlikte radyal yüklemeyi de desteklemesine olanak tanır.

Tek bir açısal temaslı rulman normalde eksenel kuvveti öncelikli olarak tek yönde destekler. Sırt sırta eşleştirilmiş bir sette, iki rulman zıt yönlerde monte edilir. Bu nedenle çift, her iki yönden gelen eksenel kuvvetleri destekleyebilir ve devrilme momentlerine karşı gelişmiş direnç sağlayabilir.

Çalışma Sırası

Sırt Sırta Düzenlemenin İşlevi

Sırt sırta bir rulman çiftinin etkili yük merkezleri arasında nispeten geniş bir mesafe vardır. Bu, daha güçlü moment yükü kapasitesi sağlar ve sağlam bir mekanik düzenlemeyi destekler.

SMT ekipmanı için bu aşağıdakilere katkıda bulunabilir:

• Sağlam şaft desteği.
• Kontrollü eksenel hareket.
• İstenmeyen oyun azaltıldı.
• Tutarlı hızlanma ve yavaşlama.
• Tekrarlanan çalışma döngüleri sırasında iyileştirilmiş tepki.
• Doğru kurulumdan sonra daha iyi mekanik tekrarlanabilirlik.
• Daha öngörülebilir servo davranışı.
• Aşırı iç boşluktan kaynaklanan titreşimin azalması.

Ön Yüklemenin İşlevi

Ön yük, harici çalışma yükü uygulanmadan önce eşleşen rulman setine kontrollü bir iç kuvvet uygular.

Amaçlanan etkiler şunları içerir:

• Mekanik sertliğin arttırılması.
• Eksenel yer değiştirmenin azaltılması.
• İç temizliği kontrol etmek.
• Koşu stabilitesinin iyileştirilmesi.
• Yuvarlanan elemanların kaymasını azaltmak.
• Tekrarlanabilir hareketi destekler.
• Yön değişiklikleri sırasında tepkinin iyileştirilmesi.

Kurulum sırasında ön yükleme keyfi olarak eklenmemelidir. Rulman seti zaten belirlenmiş bir eşleşme durumuna sahiptir ve aşırı montaj basıncı, anormal ısıya, torka veya erken arızaya neden olabilir.

Kurulum Önerileri

Kurulum, hassas rulman kullanımı ve FUJI ekipman bakımı konularında bilgi sahibi bir teknisyen tarafından gerçekleştirilmelidir.

Kurulumdan Önce

1. Tam model 708ATYNDBMP5'i onaylayın.
2. FUJI referansı H4218K'yi doğrulayın.
3. Yeni rulmanı çıkarılan rulmanla karşılaştırın.
4. Eşleşen set işaretleri için paketi kontrol edin.
5. Kurulum yönünü doğrulayın.
6. Mil ve mahfazayı hasar açısından inceleyin.
7. Gerektiğinde mil ve mahfazanın uyumunu ölçün.
8. Çalışma alanını ve kurulum aletlerini temizleyin.
9. Doğru yağlayıcı gereksinimini onaylayın.
10. Makine servis kılavuzunu inceleyin.

Kurulum Sırasında

• Toplara montaj kuvveti uygulamayın.
• Yalnızca bastırılarak takılan halkaya kuvvet uygulayın.
• Eşleşen yatak çiftlerini ayırmayın veya karıştırmayın.
• Eşleşen işaretleri ve yönlendirmeyi görünür tutun.
• Doğrudan çekiç darbesinden kaçının.
• Gerektiğinde temiz bir yatak ısıtıcısı veya hassas pres kullanın.
• Yuvarlanma yollarını metal parçacıklardan ve tozdan koruyun.
• Temizlenmiş yüzeylere kirli eldivenlerle dokunmayın.
• Belirtilmediği sürece fabrika yağını yıkamayın.
• İlgili bileşenleri servis spesifikasyonlarına göre sıkın.

Kurulumdan Sonra

Nasıl Seçilir

Sadece dış görünüme veya temel boyutlara göre rulman seçilmesi önerilmez. Son ekin tamamı iç yapıyı ve performansı etkiler.

Seçim Kontrol Listesi

Yalnızca Bu Faktörlere Göre Değiştirmeyin

• Aynı iç çap.
• Aynı dış çap.
• Benzer rulman görünümü.
• Aynı temel 708 numarası.
• Daha düşük satın alma fiyatı.
• Doğrulanmamış satıcı açıklaması.
• Benzer FUJI makine modeli.
• Benzer mekanik eksen.
• Görünür son ek işareti olmayan rulman.
• Farklı setlerden karışık rulmanlar.

Önerilen Sorgulama Bilgileri

Daha hızlı ve daha doğru fiyat teklifi için şunu gönderin:

Kalite Kontrolü

Sevkiyattan önce rulman, üzerinde anlaşılan tedarik koşuluna göre kontrol edilmelidir.

Önerilen Denetim Öğeleri

Depolama Önerileri

• Temiz ve kuru bir kapalı ortamda saklayın.
• Rulmanı kuruluma kadar koruyucu ambalajın içinde saklayın.
• Su veya aşındırıcı kimyasallarla doğrudan temastan kaçının.
• Rulman paketinin üzerine ağır ürünler koymayın.
• Depolama sırasında şok ve titreşimi önleyin.
• Açık depo tanımlamasını koruyun.
• Eşleşen setleri bir arada tutun.
• İlk giren ilk çıkar envanter kontrolünü kullanın.
• Gereksiz paket açmaktan kaçının.
• Kurulumdan önce uzun süre saklanan parçaları inceleyin.

Sıkça Sorulan Sorular

1. H4218K rulmanın tam model numarası nedir?

NSK rulman modelinin tamamı708ATYNDBMP5. “708AT” yalnızca kısaltılmış bir referanstır ve kafesi, eşleşen düzenlemeyi, ön yükü veya hassasiyet sınıfını göstermez. Satın alma siparişlerinde FUJI parça numarası H4218K ile birlikte tam model numarası kullanılmalıdır.

2. H4218K her FUJI NXT veya XP143 makinesine uygun mudur?

Hayır. Genel yedek parça listeleri H4218K'yi seçilen FUJI NXT ve XP143 uygulamalarıyla ilişkilendirir ancak tam eksen, mekanik modül, seri numarası aralığı ve makine revizyonu farklı olabilir. Uyumluluk orijinal rulman işareti, FUJI BOM veya servis kılavuzu ile doğrulanmalıdır.

3. DB, M ve P5 ne anlama geliyor?

DB, arka arkaya eşleşen yatak düzenlemesini belirtir. M, orta düzeyde ön yükü belirtir ve P5, hassas doğruluk sınıfını belirtir. Bu son ekler sağlamlığı, çalışma açıklığını ve çalışma doğruluğunu etkiler, dolayısıyla yenisini seçerken bunlar atlanmamalıdır.

4. Standart bir 708 rulman 708ATYNDBMP5'in yerini alabilir mi?

Standart 708 rulman, otomatik değiştirme olarak değerlendirilmemelidir. Farklı bir kontak tasarımına, kafese, ön yüklemeye, eşleştirme düzenine veya hassas dereceye sahip olabilir. Dış boyutlar benzer görünse bile makinenin hareket performansı farklı olabilir.

5. Teklif vermeden önce hangi bilgiler gereklidir?

Lütfen rulman işaretini, FUJI parça numarasını, makine modelini, seri numarasını, kurulum konumunu, gerekli miktarı, ürün durumunu ve varış ülkesini tam olarak belirtin. Son doğrulama için çıkarılan yatağın ve paket etiketinin bir fotoğrafının çekilmesi önemle tavsiye edilir.

Bize Ulaşın

SMT makine bakımı için güvenilir bir FUJI H4218K rulman mı arıyorsunuz?

Makinenizin modelini, seri numarasını, gerekli adedi, montaj konumunu ve çıkarılan yatağın net bir fotoğrafını bize gönderin. Ekibimiz teklif vermeden önce NSK 708ATYNDBMP5 tanımlamasını çapraz kontrol edecek ve yanlış spesifikasyon sipariş etme riskini azaltmaya yardımcı olacaktır.

Biz destekliyoruz:

• Hızlı model doğrulama.
• Profesyonel SMT yedek parça danışmanlığı.
• Yeni rulman tedariği.
• Uluslararası ihracat ambalajı.
• Dünya çapında teslimat seçenekleri.
• Acil bakım talepleri.
• Çok ürünlü yedek parça teklifleri.
• FUJI makine parçalarının konsolidasyonu.
• Sevkiyat öncesi ürün fotoğrafları.
• Ticari fatura ve çeki listesi hazırlanması.

SMT PARTS SUPPLY LTD ile iletişime geçin. Stok durumu, fiyatlandırma, teslimat süresi ve teknik onay için bugün.

Sorgu Şablonu

Uyumluluk ve Ticari Marka Sorumluluk Reddi

FUJI ve NSK adları, makine modelleri ve parça numaraları yalnızca ürün tanımlama ve uyumluluk referansı amacıyla kullanılmıştır. Bu ürün sayfası, ticari fiyat teklifinde özellikle belirtilmediği sürece sponsorluk, yetki veya ortaklık anlamına gelmez.

Makine uyumluluğu üretim yılına, seri numarasına, montaj revizyonuna ve bakım geçmişine göre değişiklik gösterebilir. Alıcılar, satın almadan önce tam rulman modelini ve FUJI parça numarasını doğrulamalıdır. Nihai kurulum kalifiye bakım personeli tarafından tamamlanmalıdır.
