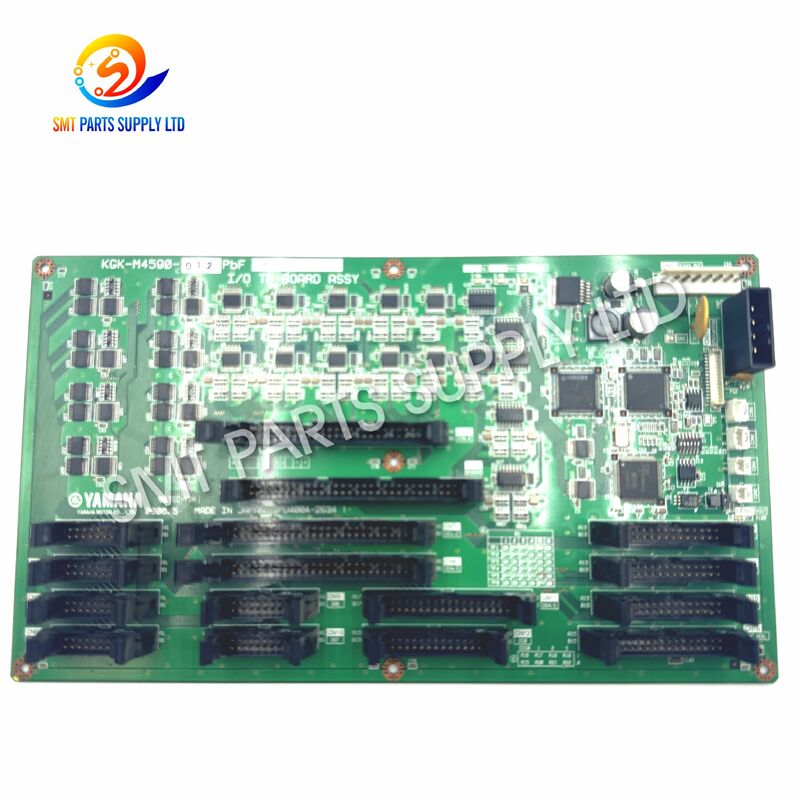

Yamaha KGK-M4590-012 1072125 YS12F YG12F SMT Makineleri için I/O TF Kontrol Paneli

1072125 referans numarasıyla da tanımlanan Yamaha KGK-M4590-012, uyumlu Yamaha YS12F ve YG12F yüzeye monte yerleştirme ekipmanı için tasarlanmış bir I/O TF kontrol kartıdır. Kart, makinenin tepsi besleme kontrol sistemi ile ilişkilidir ve merkezi kontrol sistemi, sensörler, anahtarlar, röleler, solenoid valfler, motorlar ve tepsiyle ilgili diğer çalıştırma cihazları arasında bir elektriksel arayüz sağlar.

Otomatik bir SMT üretim ortamında tepsi besleme sisteminin tepsi konumlarını doğru bir şekilde algılaması, mekanik hareketi onaylaması, çalıştırma komutlarını alması ve durum sinyallerini makine kontrolörüne geri göndermesi gerekir. KGK-M4590-012 kartı, tepsi ünitesinin makine programına ve güvenlik sırasına göre çalışabilmesi için bu giriş ve çıkış sinyallerinin koordine edilmesine yardımcı olur.

Yamaha YS12F, çok seviyeli otomatik tepsi beslemesi de dahil olmak üzere farklı bileşen besleme formatlarını destekleyebilen kompakt, esnek bir montaj cihazı olarak geliştirildi. Yamaha'nın resmi ürün bilgisinde YS12F'nin 15 seviyeli otomatik palet değiştirmeli tepsi besleme cihazını desteklediği ve tepsiyle ilgili kontrol bileşenlerinin makine esnekliğini korumak için önemli olduğu açıklanmaktadır.

Bu kontrol panosu, uyumlu YS12F veya YG12F makinelerini içeren bakım, sorun giderme, yenileme ve değiştirme projeleri için uygundur. Kontrol panosu versiyonları üretim yılına, tepsi konfigürasyonuna, yazılım versiyonuna, konnektör düzenine ve makine spesifikasyonuna göre değişiklik gösterebileceğinden, alıcılar sipariş vermeden önce tam parça numarasını ve fiziksel pano düzenini doğrulamalıdır.

Yerleştirme makinesi çalışırken bir SMT kontrol panosu sürekli olarak çalışır. Düşük voltajlı giriş sinyallerini alır, kontrol talimatlarını işler ve çıkış cihazlarını makine sırasına göre anahtarlar. Zamanla elektriksel stres, kirlenme, titreşim, eskiyen bileşenler, dengesiz güç, yanlış bakım veya harici cihaz arızası kart performansını etkileyebilir.

Hasarlı veya dengesiz bir G/Ç TF kartı, tepsinin aralıklı çalışmasına, hatalı sensör tanımaya, arızalı aktüatör çıkışına veya iletişimle ilgili alarmlara neden olabilir. Ancak benzer belirtiler hasarlı kablolardan, arızalı sensörlerden, arızalı solenoid valflerden, zayıf topraklamadan, mekanik tıkanmadan veya yanlış makine parametrelerinden de kaynaklanabilir. Bu nedenle kartı değiştirmeden önce uygun sorun giderme işlemi yapılması gerekir.

Aşağıdaki belirtiler tepsi besleyici kontrol devresinde bir sorun olduğunu gösterebilir:

Bir tepsi hareketi başarısız olduğu için kart değiştirilmemelidir. Eksiksiz bir teşhis süreci, gereksiz parça değişimini önleyebilir ve üretimin aksama süresini azaltabilir.

KGK-M4590-012 1072125 I/O TF kontrol kartı, orijinal kartın arızalı olduğu onaylandığında veya istikrarlı tepsi kontrol işlemini sürdüremediğinde pratik bir değiştirme seçeneği sunar. Doğru şekilde eşleşen bir kartın takılması, tepsi sensörü izleme, komut iletimi, durum geri bildirimi ve çıkış cihazı kontrolü için gereken elektrik arayüzünü eski haline getirebilir.

Doğru seçilmiş bir yedek kontrol panosu müşterilere aşağıdaki konularda yardımcı olabilir:

• Tepsi besleme kontrol devresini geri yükleyin.
• Beklenmeyen üretim kesintilerini azaltın.
• Sensör ve aktüatör sinyal koordinasyonunu kurtarın.
• Önleyici bakım ve ekipman yenilemeyi destekleyin.
• Tepsi besleme düzeneğinin tamamını değiştirmekten kaçının.
• Mevcut SMT yerleştirme ekipmanının çalışma ömrünü uzatın.
• Kritik üretim hatları için yedek kart envanterini koruyun.
• Doğrulanmış bir kart arızası meydana geldiğinde sorun giderme süresini azaltın.
• Eski makine platformları için bakım yanıtını iyileştirin.
• Orijinal kart kullanılamadığında acil onarımı destekleyin.

Kurulumdan önce mühendis şunları doğrulamalıdır:

1. Makine tamamen kapatıldı.
2. Kalan elektrik enerjisi boşaltıldı.
3. Uygun ESD koruması kullanılıyor.
4. Tüm konektörler çıkarılmadan önce tanımlanır.
5. Orijinal pano parça numarası, yedek parça numarasıyla eşleşiyor.
6. Kart revizyonu ve konnektör konumları uyumludur.
7. Harici sensörler ve aktüatörlerde kısa devre yapılmaz.
8. Tepsi mekanizmasında herhangi bir mekanik engel bulunmamaktadır.
9. Uygun olduğunda makine parametreleri yedeklenir.
10. Kurulum eğitimli bakım personeli tarafından gerçekleştirilir.

Kısa devre yapan harici yükü düzeltmeden kontrol kartını değiştirmek, yedek karta zarar verebilir. Bu nedenle bağlı devre, güç yeniden sağlanmadan önce incelenmelidir.

Kesin elektrik değerleri orijinal makine dokümantasyonundan ve kart etiketinden doğrulanmalıdır. Kart, evrensel programlanabilir bir kontrolörden ziyade, makineye özgü bir endüstriyel elektronik düzenek olarak ele alınmalıdır.

Geçerli makine servis belgeleri kontrol edilmeden hiçbir elektrik voltajı, akım, kanal miktarı veya konnektör ataması varsayılmamalıdır.

KGK-M4590-012 1072125 kartı, aşağıdakiler de dahil olmak üzere uyumlu Yamaha SMT yerleştirme ekipmanı için tasarlanmıştır:

Yamaha'nın resmi YS12F sürümü, makineyi birden fazla bileşen tedarik formatını işlemek üzere tasarlanmış kompakt, esnek bir yüzey montaj cihazı olarak tanımlıyor. Ayrıca makinenin esnek bileşen işleme kapasitesinin bir parçası olarak otomatik 15 seviyeli tepsi besleme cihazını da tanımlar.

Bu kart SMT üretim tesisleri imalatında kullanılabilir:

• Tüketici elektroniği ürünleri.
• Otomotiv elektronik aksamları.
• Endüstriyel kontrol ekipmanları.
• İletişim cihazları.
• LED kontrol ürünleri.
• Güç kaynağı düzenekleri.
• Tıbbi elektronik ekipman.
• Güvenlik ve izleme cihazları.
• Akıllı ev ürünleri.
• Bilgisayar çevre ürünleri.
• Elektronik modüller.
• Küçük partili ve karışık modelli PCB düzenekleri.
• Yüksek karışımlı elektronik üretim hizmetleri.
• Prototip ve mühendislik üretimi.
• Yedek elektronik kontrol modülleri.

Onaylanmış bir tepsi kontrol kartı arızası nedeniyle bir üretim makinesi durduğunda, aksama süresini azaltmak ve üretimi yeniden başlatmak için uyumlu bir KGK-M4590-012 kartı takılabilir.

Birden fazla YS12F veya YG12F makinesini çalıştıran fabrikalar, test edilmiş bir kartı stokta tutabilir. Bu, bakım ekiplerinin uluslararası tedariki beklemeden hızlı bir şekilde müdahale etmesine olanak tanır.

Kullanılmış bir makinede eskimiş, kirlenmiş, onarılmış veya dengesiz elektronik kartlar bulunabilir. Etkilenen G/Ç TF kartının değiştirilmesi, eksiksiz bir ekipman yenileme programının parçası olabilir.

Bakım mühendisleri, karşılaştırma testi için bilinen bir çalışma kartını kullanabilirler. Bu, kart arızasını sensör, kablolama, motor, valf veya mekanik sorunlardan ayırmaya yardımcı olabilir.

Makinenin yeri değiştirilirken konektörler, kartlar veya kablolar yanlış kullanımdan dolayı hasar görebilir. Uyumlu bir yedek kart, yeni fabrikada kurulumdan sonra yeniden hizmete almayı destekleyebilir.

Eski yerleştirme ekipmanları, kritik elektrikli ve mekanik parçaların mevcut olması durumunda uzun yıllar boyunca üretken kalabilir. Yedek elektronik kartların bakımı makinenin servis ömrünü uzatmaya yardımcı olabilir.

KGK-M4590-012, SMT makinesinin tepsi kontrol sistemi içinde bir giriş/çıkış arayüzü olarak işlev görür. Bileşenleri bağımsız olarak yerleştirmez veya tepsileri fiziksel olarak taşımaz. Bunun yerine, makine kontrolörü ile tepsiyle ilgili saha cihazları arasında komutların ve durum bilgilerinin aktarılmasına yardımcı olur.

Giriş kanalları genellikle aşağıdaki gibi saha cihazlarından elektrik sinyalleri alır:

• Tepsi varlığı sensörleri.
• Konum sensörleri.
• Sınır anahtarları.
• Kapı veya kapak kilitleri.
• Silindir konum sensörleri.
• Motora hazır sinyaller.
• Güvenlik durumu kontakları.
• Mekanik başlangıç ​​konumu sensörleri.
• Tepsi düzeyinde onay sensörleri.
• Harici kontrol modülleri.

Bir sensör durum değiştirdiğinde ilgili kart girişi, değişikliği makine kontrol sistemine iletir.

Çıkış kanalları şunları kontrol edebilir veya komut verebilir:

• Pnömatik solenoid valfler.
• Elektromanyetik röleler.
• Gösterge lambaları.
• Motor kontrol devreleri.
• Kilitleme mekanizmaları.
• Tepsi kaldırma cihazları.
• Tepsi aktarma cihazları.
• Alarm göstergeleri.
• Yardımcı kontrol modülleri.
• Diğer makineye özel aktüatörler.

Çıkış sinyali bir kontrol komutu olarak düşünülmelidir. Gerçek hareket bağlı cihaza, güç devresine, pnömatik beslemeye, kablo durumuna ve mekanik duruma bağlıdır.

Tepsi sistemleri yanlış hareketi önlemek için ara kilitler kullanır. Örneğin, bir tepsi kaldırma komutuna ancak kapı kapatıldıktan, önceki hareket tamamlandıktan ve mekanizma güvenli bir konuma geldikten sonra izin verilebilir.

Kart, gerekli durum sinyallerini alarak ve çıkış komutlarını kontrolörün sırasına göre ileterek bu süreci destekler. Beklenen geri bildirim eksik olduğunda makine durabilir ve ekipmanı ve bileşenleri korumak için bir alarm görüntüleyebilir.

Yönetim kurulu daha büyük bir kontrol ağının parçasını oluşturur. Performansı şunlara bağlıdır:

Herhangi bir ilgili sistemdeki arıza, kart arızasına benzer semptomlara neden olabilir. Komple sistem incelemesi önerilir.

Sevkiyattan önce mevcut kartlar ürünün durumuna ve test kapasitesine göre kontrol edilebilir.

Kesin durum teklifte teyit edilmelidir. Alıcılar mevcut tüm birimlerin yeni olduğunu varsaymamalıdır.

Benzer görünüme sahip kartlar farklı devrelere, konnektör atamalarına, revizyonlara veya makine uygulamalarına sahip olabileceğinden doğru seçim önemlidir.

Lütfen aşağıdakileri sağlayın:

1. Makine markası.
2. Komple makine modeli.
3. Makine seri numarası.
4. Orijinal kart parça numarası.
5. Tüm revizyon numaraları.
6. Ön panelin fotoğrafı.
7. Arka taraftaki pano fotoğrafı.
8. Etiketin yakın çekim fotoğrafı.
9. Konektör tarafı fotoğrafı.
10. Geçerli makine alarm kodu.
11. Arızanın açıklaması.
12. Tepsi sistemi yapılandırması.
13. Gerekli ürün koşulu.
14. Teslimat ülkesi.
15. Gerekli miktar.

Birincil tanımlayıcı şu şekilde olmalıdır:KGK-M4590-012. Ek sayı1072125orijinal kartta veya makine parça kayıtlarında göründüğünde de karşılaştırılmalıdır.

Kartı yalnızca makine modeline göre seçmeyin. Tek bir makine serisi, üretim tarihine, bölgesel spesifikasyona, isteğe bağlı tepsi ekipmanına veya mühendislik değişikliğine göre farklı kart revizyonlarını kullanabilir.

Net fotoğraflar özellikle aşağıdakileri kontrol etmek için faydalıdır:

• Bağlayıcı miktarı.
• Bağlayıcı rengi.
• Konektör anahtarlaması.
• Röle düzenlemesi.
• Sigorta konumu.
• LED konumu.
• Bileşen düzeni.
• PCB şekli.
• Montaj delikleri.
• Etiket bilgileri.
• Revizyon işaretleri.
• Önceki onarım izleri.

En güvenilir seçim için, yedek kartın görsel olarak orijinal kartla eşleşmesi ve aynı ana parça numarasını taşıması gerekir.

Müşteri aşağıdakilerin onayını talep etmelidir:

• Gerçek ürün fotoğrafları.
• Ürün durumu.
• Test durumu.
• Garanti şartları.
• Teslimat süresi.
• Paketleme yöntemi.
• Nakliye maliyeti.
• İade koşulları.
• Teknik eşleştirme sonucu.
• Ticari fatura açıklaması.

Kartı yalnızca kalifiye teknisyenler kurmalıdır. Elektrik kabini veya tabla kontrol bölümü açılmadan önce makinenin elektrik bağlantısı kesilmelidir.

Önerilen hazırlık şunları içerir:

• Makineyi normal şekilde kapatın.
• Ana elektrik bağlantısını kesin.
• Depolanan enerjinin boşalmasını bekleyin.
• Fabrika kilitleme prosedürlerini izleyin.
• ESD bilek kayışı takın.
• ESD açısından güvenli bir çalışma yüzeyi kullanın.
• Tüm kablo konumlarını fotoğraflayın.
• Çıkarmadan önce konnektörleri etiketleyin.
• Bileşen pinlerine dokunmaktan kaçının.
• Vidaları ve braketleri düzenli tutun.

Kurulumdan sonra şunları kontrol edin:

• Makinenin başlatılması normaldir.
• Yeni alarm görünmüyor.
• Tepsi ünitesi doğru şekilde başlatılıyor.
• Sensörler durumu doğru şekilde değiştirir.
• Çıkışlar doğru şekilde etkinleştirilir.
• Tepsi hareketi düzgün.
• Ana konum tespiti stabildir.
• Kilitler doğru şekilde çalışıyor.
• Bileşen besleme sırası normaldir.
• Kart sıcaklığı anormal değil.
• Konektörler sıkı bir şekilde takılı kalır.
• Tekrarlanan döngü işlemi stabildir.

Endüstriyel kontrol panoları temiz ve istikrarlı çalışma koşulları gerektirir.

Uzun süreli depolama için:

• Anakartı ESD koruyucu bir çantanın içinde saklayın.
• Darbeye dayanıklı ambalaj kullanın.
• Temiz ve kuru bir alanda saklayın.
• Doğrudan güneş ışığından kaçının.
• Yüksek nemden kaçının.
• Aşındırıcı gazlardan kaçının.
• Ağır nesnelerin PCB'ye baskı yapmasını önleyin.
• Korumasız panoları istiflemeyin.
• Kartı parça numarası ve test durumuyla etiketleyin.
• Saklanan panoları periyodik olarak inceleyin.

Elektronik kontrol panoları statik elektriğe, darbeye, neme ve konnektör hasarına karşı hassastır. Bu nedenle uygun ihracat ambalajı önemlidir.

• DHL.
• FedEx.
• GÜÇ KAYNAĞI.
• Uluslararası hava sevkiyatı.
• Müşteri tarafından belirlenen iletici.
• Diğer SMT parçalarıyla birleştirilmiş sevkiyat.
• Acil üretim gereksinimleri için ekspres teslimat.

Teslimat süresi ürünün durumuna, test gereksinimlerine, miktarına, varış noktasına ve nakliye hizmetine bağlıdır.

Doğru bir teklif almak için lütfen gönderin:

Bilgilerin eksiksiz sağlanması uyumluluk kontrolünün daha hızlı yapılmasını sağlar ve teklif gecikmelerini azaltır.

Mutlaka değil. Uyumluluk, orijinal kart numarasına, PCB revizyonuna, konektör düzenine, makine seri numarasına, tepsi besleme yapılandırmasına ve yazılım özelliklerine bağlıdır. Lütfen sipariş vermeden önce orijinal kartın ve etiketinin net fotoğraflarını sağlayın. Yalnızca makine modelinin eşleştirilmesi nihai onay için yeterli değildir.

Kart, makinenin tepsi besleme kontrol bölümüyle ilişkili bir giriş ve çıkış arayüzü olarak kullanılır. Sensörlerden ve anahtarlardan sinyalleri alır, rölelere veya aktüatörlere komutlar gönderir ve tepsi ünitesi ile merkezi makine kontrolörü arasındaki durum koordinasyonunu destekler.

Test orijinal kartın arızalı olduğunu doğruladığında sorunu çözebilir. Ancak tepsi hareketi alarmlarına hasarlı sensörler, gevşek konektörler, arızalı solenoid valfler, kablo arızası, dengesiz güç, mekanik tıkanma veya yanlış makine ayarları da neden olabilir. Değiştirmeden önce tam teşhis yapılması önerilir.

Mevcut durum mevcut stoğa bağlıdır. Tedarik seçenekleri arasında yeni, orijinal kullanılmış, test edilmiş kullanılmış, onarılmış, yenilenmiş veya değiştirilen üniteler bulunabilir. Fiyat teklifinde durumu, test durumunu, garanti şartlarını, fotoğrafları, teslimat süresini ve iade koşullarını açıkça belirtmelisiniz.

Lütfen makine modelini, seri numarasını, orijinal kart parça numarasını, revizyon işaretlerini, tepsi sistemi yapılandırmasını, makine alarm kodunu ve orijinal kartın her iki tarafının net fotoğraflarını sağlayın. Doğru eşleştirme için konektör ve etiket fotoğrafları özellikle önemlidir.

Bir şey arıyorumYamaha KGK-M4590-012 1072125 I/O TF kontrol panosuYS12F veya YG12F SMT makineniz için mi?

Orijinal pano fotoğraflarınızı, makine modelinizi, seri numaranızı, alarm bilgilerinizi, gerekli miktarı ve varış ülkenizi bize gönderin. Ekibimiz bir teklif hazırlamadan önce görünür parça numarasını, konnektör düzenini, kart revizyonunu ve uygulama ayrıntılarını kontrol edecektir.

Dünya çapında SMT fabrikalarını, ekipman bakım şirketlerini, elektronik üretim servis sağlayıcılarını, makine satıcılarını ve yenileme uzmanlarını destekliyoruz.

Aşağıdakiler için bizimle iletişime geçin:

• Uyumluluk onayı.
• Gerçek ürün fotoğrafları.
• Stok durumu.
• Yeni veya test edilmiş kullanılmış durum seçenekleri.
• Teknik eşleştirme yardımı.
• Acil değiştirme desteği.
• Diğer SMT yedek parçalarıyla birlikte sevkiyat.
• Uluslararası ekspres teslimat.
• Toplu satın alma teklifleri.
• Uzun vadeli yedek parça işbirliği.

Daha hızlı yanıt almak için lütfen sorunuzu KGK-M4590-012 parça numarası ve 1072125 referans numarasıyla gönderin.
