Yamaha KLW-M715H-00 HM Kafa Bakım Kiti - YSM10 YSM20R SMT Makineleri İçin Önleyici Bakım ve Kafa Onarım Çözümü

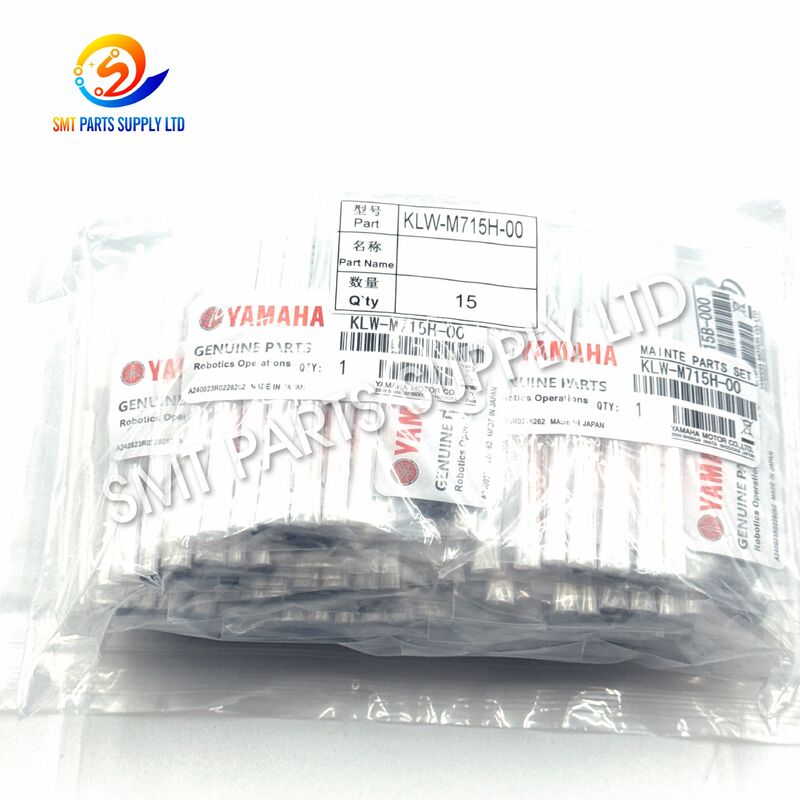

Yamaha KLW-M715H-00 HM Kafa Bakım Kiti YSM10 YSM20R

Yamaha KLW-M715H-00 Bakım Kiti, Yamaha YSM10 ve YSM20R SMT alma ve yerleştirme makinelerinde kullanılan HM yerleştirme kafasının rutin servisi ve onarımı için tasarlanmıştır. Sık bakımı yapılan birkaç kafa bileşenini tek bir uygun pakette birleştirerek yedek parça satın alımını, önleyici bakım planlamasını ve acil onarım hazırlığını basitleştirir.

Referans verilen kit, KLW-M8527-001 filtre elemanlarını, KLW-M715B-000 conta bileşenlerini, KG7-M7137-A03 yaprak yayları, KLW-M714W-000 plaka yaylarını, 90990-08J016 tava başlı vidaları ve 90990-17J081'i içerir. 90990-17J082 O-halkaları. KLW-M8527-001 genellikle YSM10/YSM20 kafa filtresi olarak tanımlanırken KLW-M715B-000, KG7-M7137-A03 ve KLW-M714W-000 sırasıyla conta, yaprak yay ve plaka yayı olarak tanımlanır.

Bakım personeli, kirlenmiş, sıkıştırılmış, yorgun veya aşınmış servis parçalarını değiştirerek vakum sızdırmazlığının, nozül hareketinin, bileşen toplama stabilitesinin ve güvenilir kafa çalışmasının korunmasına yardımcı olabilir. Kit, planlı bakım, kafa revizyon projeleri, sorun giderme çalışmaları ve fabrika yedek parça envanteri için uygundur.

Başvurulan HM kafası aksesuar bilgilerinde KLW-M715B-000 conta, KLW-M714W-000 plaka yayı ve 90990-08J016 yuvarlak başlı vida olarak listelenmiştir.

90990-17J081 ve 90990-17J082 referansları, geçerli Yamaha nozul konumlarında kullanılan O-halkaları olarak tanımlanır.

Önemli:Bileşen miktarları ve tam bakım seti konfigürasyonu, sipariş vermeden önce makinenin seri numarasına, kafa tipine, nozül konfigürasyonuna, bakım kılavuzuna veya mevcut sökülmüş parçalara göre doğrulanmalıdır.

SMT yerleştirme kafaları sürekli olarak yüksek hızda çalışır. Her üretim döngüsü sırasında kafa sürekli olarak dikey hareket, vakum oluşturma, bileşen alma, bileşen tanıma, döndürme, yerleştirme ve vakumu serbest bırakma işlemlerini gerçekleştirir.

Küçük servis bileşenleri bile tekrarlanan mekanik harekete, basınç değişimine, kirlenmeye ve sıcaklık değişimlerine maruz kalır. Durumları yavaş yavaş kafa performansını etkileyebilir.

Filtre, parçacıkların ve üretim artıklarının hassas hava geçişlerinden uzak tutulmasına yardımcı olur. Çalışma sırasında filtre malzemesinin içinde toz, bileşen kalıntıları, yağ buharı ve diğer kirletici maddeler birikebilir.

Kirlenmiş bir filtre hava akışını kısıtlayabilir ve sabit toplama vakumu oluşturmak için gereken süreyi artırabilir.

Birleşen yüzeyler arasında bir conta sürekli olarak sıkıştırılır. Uzun süreli kullanımdan sonra düzleşebilir, sertleşebilir, deforme olabilir veya hasar görebilir.

Sızdırmazlık kalitesi düştüğünde, vakum sisteminin gerekli seviyeye ulaşması daha fazla zaman alabilir veya sabit negatif basıncı sürdüremeyebilir.

O-halkalar, hareketli veya bağlı pnömatik arayüzlerin sızdırmazlığından sorumludur. Sürtünme, sıkıştırma, kirlenme, yanlış yağlama ve uzun çalışma süreleri esnekliği azaltabilir.

Aşınmış bir O-halkası, görsel olarak tespit edilmesi zor olan ancak yine de toplama stabilitesini etkileyebilecek küçük hava sızıntılarına neden olabilir.

Yaprak yaylar ve plaka yaylar kontrollü tutma veya geri yükleme kuvveti sağlar. Tekrarlanan hareket, yay gerginliğini kademeli olarak azaltabilir veya orijinal şekli değiştirebilir.

Yetersiz yay kuvveti, tutarsız bileşen konumlandırmasına, anormal meme-şaft hareketine veya dengesiz mekanik kavramaya neden olabilir.

Tava başlı vidalar ilgili servis parçalarını sabitler. Yanlış sıkma, tekrar tekrar sökme, hasarlı dişler veya titreşim, montaj stabilitesini etkileyebilir.

Yanlış bağlantı elemanı kurulumu aynı zamanda contalar, yaylar veya kapaklar üzerinde eşit olmayan basınç oluşturabilir.

Yüksek hacimli SMT hatları genellikle sınırlı bakım aralıklarıyla uzun vardiyalar boyunca çalışır. Rutin değiştirme ertelendiğinde aynı anda birkaç küçük sorun ortaya çıkabilir.

Kısmen tıkalı bir filtre, eskimiş bir conta ve aşınmış O-ring ile birleştiğinde herhangi bir tek bileşenin tek başına yol açabileceğinden daha ciddi toplama dengesizliği yaratabilir.

Bu belirtiler aynı zamanda nozullar, vakum valfleri, ejektörler, sensörler, hava hortumları, solenoid valfler, kafa milleri, makine kalibrasyonu, bileşen ambalajı veya programlama koşullarından da kaynaklanabilir. Bakım personeli parçaları değiştirmeden önce sistematik sorun giderme işlemini tamamlamalıdır.

KLW-M715H-00 kiti, yaygın olarak bakımı yapılan birçok HM kafa bileşeninin aynı anda bakımı için pratik bir çözüm sunar.

Bakım ekibi, her bir filtreyi, contayı, yayı, vidayı ve O-halkayı ayrı ayrı satın almak yerine, makineyi durdurmadan önce tek bir koordineli servis paketi hazırlayabilir.

Yalnızca gözle görülür şekilde hasar görmüş parçanın değiştirilmesi, aralıklı olarak ortaya çıkan bir sorunu çözmeyebilir. Aynı pnömatik veya mekanik alandaki birçok bileşen benzer oranda eskiyebilir.

Örneğin:

• Yeni bir filtre hava akışını iyileştirebilir ancak eskimiş bir conta yine de sızıntı yapabilir.
• Yeni bir O-halkası sızdırmazlığı yeniden sağlayabilir ancak yorgun bir yay yine de dengesiz harekete neden olabilir.
• Yeni bir yay, tutma kuvvetini eski haline getirebilir ancak nozül mili etrafındaki kirlenme, direnç oluşturmaya devam edebilir.

İlgili bileşenlerin bakımının birlikte yapılması tekrarlanan makine duruşlarını azaltabilir ve bakım dokümantasyonunu basitleştirebilir.

Kit, birden fazla küçük servis bileşenini tek bir birincil bakım seti referansı altında birleştirerek ayrı satın alma taleplerini yönetme ihtiyacını azaltır.

Ürün, ilgili YSM platformunda kullanılan yüksek hızlı çok işlevli yerleştirme başlığı çevresinde bakım çalışmaları için tasarlanmıştır. Yamaha, YSM10'u 10 nozullu HM kafa seçeneği de dahil olmak üzere bir HM kafa konfigürasyonuyla tanımlar.

Filtreler, contalar ve O-halkalar daha temiz hava yollarını ve güvenilir sızdırmazlığı desteklemek için birlikte çalışır.

Yaprak yay ve plaka yay, ilgili kafa bileşenlerinin amaçlanan mekanik konumunun ve yay kuvvetinin korunmasına yardımcı olur.

Kit, planlı bir servis aralığından önce hazırlanarak teknisyenlerin kontrollü bir üretim durması sırasında bakımı tamamlamasına olanak tanır.

Birleştirilmiş bir sorgulama, çeşitli bakım öğelerini kapsayarak yedek parça planlamasını ve dahili satın alma verimliliğini artırabilir.

Kit, acil sorun giderme veya planlı kafa yenileme işlemleri için yedek bakım olarak saklanabilir.

Bireysel parça numaraları, tedarik edilen paketi mevcut bir kit, makine kılavuzu veya çıkarılmış parçalarla karşılaştırmayı kolaylaştırır.

Fabrikalar periyodik bakım planlarına KLW-M715H-00 kitini dahil edebilir. Filtreler, contalar ve yaylar makinenin durumuna, çalışma saatlerine, bakım kayıtlarına ve üretim ortamına göre incelenebilir ve değiştirilebilir.

Kit, ayrıntılı inceleme ve temizlik için kafa çıkarıldığında kafanın yenilenmesi için uygundur.

Bir nozül konumu sabit vakumu sağlayamadığında, ilgili conta ve O-halkalar hasar veya elastikiyet kaybı açısından incelenebilir.

KLW-M8527-001, yedek parça pazarında YSM10 ve YSM20 uygulamalarına yönelik bir filtre olarak tanımlanmaktadır.

Kirlenmiş filtre malzemesinin değiştirilmesi, ilgili kafa geçişinde daha temiz hava akışının korunmasına yardımcı olabilir.

KG7-M7137-A03 ve KLW-M714W-000, ilgili mekanizmanın yay kuvveti yetersiz, anormal konumlandırma veya görünür deformasyona sahip olduğunda incelenebilir.

Eksiksiz bir bakım kiti, acil bir makine onarımı sırasında tek tek küçük bileşenlerin yerinin belirlenmesi için gereken süreyi kısaltabilir.

Birkaç YSM10 veya YSM20R makinesi çalıştıran fabrikalar, standart kitleri bakım depolarında tutabilir ve bunları iş emirlerine göre yayınlayabilir.

Kit, üretim yeniden başlatılmadan önce kullanılmış SMT ekipmanının incelenmesi ve yenilenmesi sırasında kullanılabilir.

Bakım kiti, yerleştirme başlığının hem pnömatik hem de mekanik işlevlerini destekler.

SMT makinesine temiz, kuru basınçlı hava verilir. Pnömatik sistem bu havayı toplama vakumu oluşturmak ve kontrol etmek için kullanır.

Başlık, vakumu iç geçitlerden ilgili nozül şaftına ve nozüle doğru yönlendirir.

KLW-M8527-001 filtresi, küçük kirletici maddelerin hassas geçitlere veya hareketli alanlara girmeden önce yakalanmasına yardımcı olur.

Temiz bir filtre daha tutarlı hava akışını destekler. Tıkalı bir filtre akış direncini artırabilir.

KLW-M715B-000 karşılık gelen sızdırmazlık konumuna monte edilir. Conta, uygun şekilde sıkıştırıldığında istenmeyen hava sızıntısını önlemeye yardımcı olur.

90990-17J081 ve 90990-17J082 O-halkaları uygulanabilir konumlarında sızdırmazlık sağlar. Elastik malzemeleri bağlı veya hareketli yüzeyler arasındaki küçük boşlukları doldurur.

Güvenilir sızdırmazlık için doğru boyut, yönlendirme, temizlik ve yağlama durumu önemlidir.

KG7-M7137-A03 ve KLW-M714W-000 kontrollü mekanik kuvvet sağlar. İlgili bileşenin amaçlanan konumuna korunmasına veya geri getirilmesine yardımcı olurlar.

90990-08J016 tava başlı vida ilgili parçaları sabitler. Doğru sıkma, küçük bileşenlere zarar vermeden eşit montaj basıncının korunmasına yardımcı olur.

Vakum etkinleştirildiğinde nozül elektronik bileşenle temas eder ve toplama için yeterli tutma kuvveti oluşturur.

Kafa, bileşeni tanıma, düzeltme ve yerleştirme yoluyla hareket ettirir. Kararlı sızdırmazlık ve kontrollü nozül hareketi, tutarlı kullanımın korunmasına yardımcı olur.

Yerleştirme noktasında vakum serbest bırakılarak bileşenin lehim pastası kaplı PCB pedi üzerine bırakılması sağlanır.

• Makineyi fabrika güvenlik prosedürüne göre durdurun.
• Makinenin gücünü kapatın ve pnömatik beslemeyi izole edin.
• Depolanan pnömatik basıncın serbest bırakıldığını doğrulayın.
• Makine modelini, seri numarasını, kafa numarasını ve etkilenen nozul konumunu kaydedin.
• Temiz, aydınlatılmış, ESD kontrollü bir çalışma tezgahı hazırlayın.
• Yeni bileşenleri çıkarılan parçalarla karşılaştırın.
• Parça numaralarını, boyutlarını, şekillerini ve miktarlarını onaylayın.
• Geçerli bakım belgelerini inceleyin.

• Doğru araçları kullanın.
• Hassas başlık bileşenlerine aşırı kuvvet uygulamaktan kaçının.
• Yayların, contaların ve O-halkaların yönünü kaydedin.
• Çıkarılan bağlantı elemanlarını kontrollü bir kaba yerleştirin.
• Tozun, liflerin veya metal parçacıklarının hava geçişlerine girmesini önleyin.
• Sızdırmazlık yüzeylerini çizmeyin.
• Farklı meme konumlarındaki bileşenleri karıştırmayın.

• Kurulum alanını onaylı bir bakım yöntemiyle temizleyin.
• Doğru filtre yönünü takın.
• Contanın katlanmadan düz durduğundan emin olun.
• O-halkaları bükmeden veya kesmeden takın.
• Yağlama gerektiğinde yalnızca onaylı yağlayıcıyı kullanın.
• Yaprak yayları ve plaka yayları orijinal düzeneğe göre konumlandırın.
• Vidaları eşit şekilde ve belirtilen bakım gereksinimlerine göre sıkın.
• Küçük bağlantı elemanlarını aşırı sıkmayın.

• Tüm bileşenlerin doğru şekilde yerleştirilip yerleştirilmediğini kontrol edin.
• İzin verilen yerlerde serbest hareketi manuel olarak doğrulayın.
• Pnömatik beslemeyi tekrar sağlayın ve sızıntı olup olmadığını kontrol edin.
• Makinenin uygun başlığını, nozülünü veya vakum incelemesini çalıştırın.
• Kontrollü bileşenlerle başlatma testi gerçekleştirin.
• Tam üretime yeniden başlamadan önce yerleştirme sonuçlarını doğrulayın.
• Bakım kaydını güncelleyin.

Değiştirme sıklığı üretim saatlerine, fabrika temizliğine, hava kalitesine, makinenin iş yüküne, bileşen tipine ve önceki bakım durumuna bağlıdır.

Sabit bir aralık yararlı olabilir ancak denetim sonuçları aynı zamanda değiştirme kararlarına da yol göstermelidir.

Makine kayıtlarının mevcut olduğu durumlarda, zaman içindeki vakum performansını karşılaştırın. Kademeli değişiklikler filtrenin kısıtlandığını, sızdırmazlıkta bozulmayı veya başka bir pnömatik sorunu gösterebilir.

Nozullar temizlik için çıkarıldığında, nozul konumu çevresindeki görünür sızdırmazlık ve tutma bileşenlerini inceleyin.

Görünür kesiklere sahip bir O-halkayı, kalıcı olarak düzleşmiş bir contayı, bükülmüş bir yayı, hasarlı bir vidayı veya aşırı kirlenmiş bir filtreyi yeniden takmayın.

Kullanılmayan kitleri saklayın:

• Kapalı ambalajda
• Doğrudan güneş ışığından uzak
• Yüksek sıcaklıktan uzak
• Yağdan, kimyasallardan ve nemden uzak
• Temiz bir yedek parça dolabında
• Görünür bir parça numarası etiketiyle
• İlk giren ilk çıkar stok kontrolü altında

Görsel olarak benzer görünen bileşenler farklı boyutlara, malzemelere veya yay özelliklerine sahip olabilir. Kurulumdan önce daima parça numarasını doğrulayın.

Bakım gereksiniminin belirtilip belirtilmediğini kontrol edinKLW-M715H-00.

Sadece görselliğe göre sipariş vermeyin çünkü benzer kafa bakım kitleri diğer Yamaha platformlarında da kullanılabilir.

Ürün Yamaha YSM10 ve YSM20R uygulamalarına yöneliktir. Makine isim plakasını ve mevcut üretim konfigürasyonunu doğrulayın.

Aynı model makinelerin farklı seçenekleri, üretim revizyonları veya yedek kafa düzenekleri olabilir.

Onaylamak:

• Kafa tipi
• Kafa seri numarası
• Meme konumlarının sayısı
• Mevcut kafa tertibatı referansı
• Mevcut bakım seti referansı

Çıkarılan bileşenleri veya bakım kılavuzunu aşağıdaki referanslarla karşılaştırın:

Aynı parça birden fazla nozül konumunda gerekli olabilir. Kesin miktarın önemli olduğu durumlarda sevkıyattan önce ayrıntılı bir paketleme listesi isteyin.

Sipariş vermeden önce gereksinimin aşağıdakiler için olup olmadığını belirtin:

• Orijinal markalı parçalar
• Yüksek kaliteli uyumlu parçalar
• Komple bakım kiti
• Bireysel bileşenler
• Numune miktarı
• Yıllık bakım miktarı
• Acil yedek stok

Daha hızlı onay için aşağıdakilerin net fotoğraflarını sağlayın:

• Makine etiketi
• Kafa etiketi
• Mevcut kit etiketi
• Kaldırılan parçalar
• Parça numarası işaretleri
• Meme tipi
• Kurulum konumu

Her bakım kiti paketleme ve nakliye öncesinde kontrol edilmelidir.

• Ürünün görünümünü doğrulayın.
• Filtreleri kirlenme veya deformasyon açısından kontrol edin.
• Contalarda ve O-halkalarda çatlak veya kesik olup olmadığını kontrol edin.
• Yaylarda bükülme veya korozyon olup olmadığını kontrol edin.
• Vidalarda hasarlı kafa veya diş olup olmadığını kontrol edin.
• Bileşenlerin temiz ve kuru olduğundan emin olun.

• Bireysel etiketleri paket listesiyle karşılaştırın.
• Ana kit referansını onaylayın.
• Benzer O-halka boyutlarını ayırın.
• Bileşen miktarlarını doğrulayın.
• Makine uyumluluk bilgilerini doğrulayın.

• Küçük contaları basınçtan koruyun.
• Yayların bükülmesini önleyin.
• Metal parçaları yumuşak sızdırmazlık bileşenlerinden ayırın.
• Etiketli iç torbaları kullanın.
• Dış kartona yastıklama ekleyin.
• Gerektiğinde nem koruması uygulayın.

Teslimat süresi, stok durumu, navlun maliyeti ve paketleme ayrıntıları resmi teklifte onaylanmalıdır.

Kit öncelikle ilgili HM yerleştirme başlığı konfigürasyonunu kullanan Yamaha YSM10 ve YSM20R SMT montaj cihazları için sağlanır. Kafa düzenekleri ve makine revizyonları farklılık gösterebileceğinden müşterilerin sipariş vermeden önce kafa referansını, makine seri numarasını, mevcut kit numarasını ve bireysel bileşen numaralarını doğrulamaları gerekir.

Referans verilen pakette KLW-M8527-001 filtre bileşenleri, KLW-M715B-000 conta, KG7-M7137-A03 yaprak yay, KLW-M714W-000 plaka yay, 90990-08J016 tava başlı vidalar ve 90990-17J081 ile 90990-17J082 yer alır. O-halkalar. Nihai miktarlar tedarikçinin paketleme listesinde onaylanmalıdır.

Değiştirme, makinenin bakım planına, çalışma saatlerine, vakum performansına, filtre kirliliğine, conta durumuna, yay durumuna ve üretim sonuçlarına göre yapılmalıdır. Sık sık toplama hataları, yavaş vakum tepkisi, bileşen düşüşleri veya tekrarlanan nozül konumu alarmları incelemenin gerekli olduğunu gösterebilir.

Evet. Filtreler, contalar, yaylar, vidalar ve O-halkalar normalde yalnızca tek bir onaylanmış bileşen gerektiğinde ayrı ayrı fiyatlandırılabilir. Ancak komple bir kit genellikle planlı kafa bakımı, bilinmeyen bakım geçmişi veya yedek parça envanteri için daha uygundur.

Lütfen makine modelini, makine seri numarasını, kafa tipini, kafa numarasını, gerekli miktarı, mevcut parça numaralarını ve çıkarılan bileşenlerin net fotoğraflarını sağlayın. Bu bilgi, uyumluluğun doğrulanmasına yardımcı olur ve benzer ancak yanlış bakım parçalarının tedarik edilmesi riskini azaltır.
