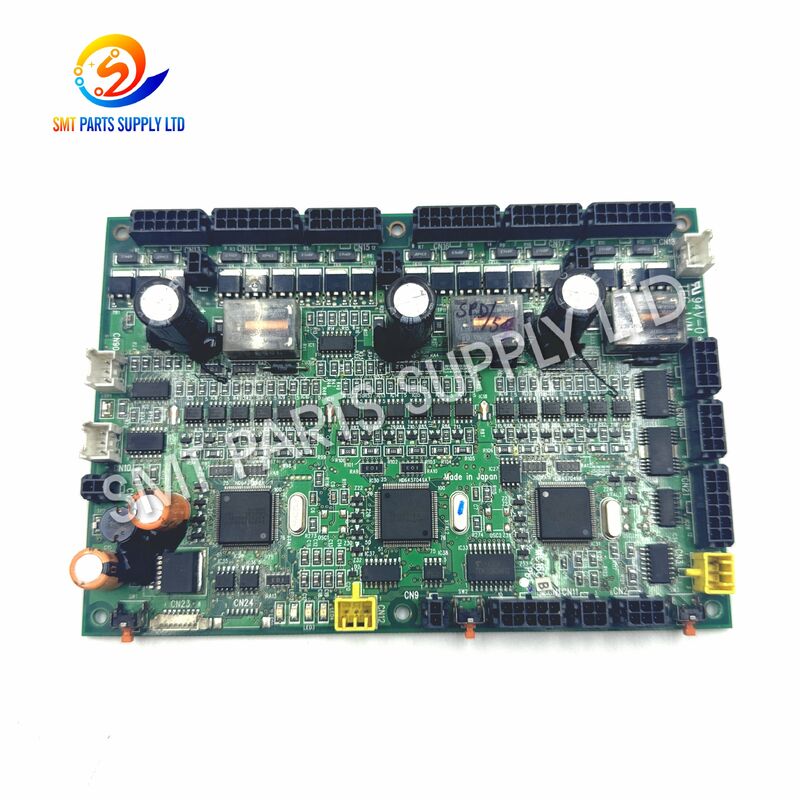

Panasonic KXFE00GXA00 MC16CB-4 CM402 ve CM602 Endüstriyel Dizili PCB Montajı için SMT Kafa Kontrol Kartı

Panasonic KXFE00GXA00 MC16CB-4 SMT Kafa Kontrol Kartı CM402 CM602 N610090171AA T1910008

KXFE00GXA00 N610090171AA MC16CB-4 SMT kafa kontrol kartı, uyumlu CM402 ve CM602 yüzeye montaj yerleştirme ekipmanlarında kullanılan özel bir elektronik modüldür. Yerleştirme kafası düzeneği ile ilgili iletişim, sinyal işleme, operasyonel koordinasyon ve durum geri bildirimini desteklemek için makine kontrol mimarisi içine kurulur.

Bu kart, ek bir tanımlama veya üretim işareti olarak T1910008'i de taşıyabilir. SMT makinelerinin farklı kafa konfigürasyonları, elektriksel revizyonları, konektör düzenlemeleri, yazılım sürümleri ve üretim yılı spesifikasyonları olabileceğinden, alıcılar sipariş vermeden önce tüm görünür etiketleri ve kart ayrıntılarını doğrulamalıdır.

Ürün, SMT fabrikaları, ekipman bakım şirketleri, sözleşmeli elektronik üreticileri, makine yenileyicileri ve yedek parça distribütörleri için yedek bir CM402 kafa PCB'si veya CM602 kafa kontrol kartına ihtiyaç duyanlar için uygundur. Stok ve teklife göre yeni, test edilmiş kullanılmış veya profesyonelce yenilenmiş tedarik seçenekleri mevcut olabilir.

Doğru eşleştirme için müşterilerin tam parça numarası, makine modeli, kafa tipi, kart fotoğrafları, konektör düzeni ve mevcut arıza bilgilerini sağlamaları tavsiye edilir. Bu doğrulama süreci, yanlış siparişleri, kurulum gecikmelerini ve kaçınılabilir üretim kesintilerini azaltmaya yardımcı olur.

Yerleştirme makinesi ara sıra veya kalıcı kafa ile ilgili arızalar geliştirdiğinde bir kafa kontrol kartının incelenmesi veya değiştirilmesi gerekebilir. Ancak, bir makine alarmı her zaman PCB'nin tek hasarlı bileşen olduğu anlamına gelmez. Değiştirmeden önce tam kafa kontrol devresi kontrol edilmelidir.

Arızalı veya kararsız bir kart aşağıdaki çalışma koşullarından biri veya birkaçı ile ilişkili olabilir:

• Yerleştirme kafası normal şekilde başlatılamıyor.
• Makine bir kafa iletişim alarmı görüntülüyor.
• Bir kafa fonksiyonu ara sıra yanıt veriyor.
• Kafa ile ilgili sensörler doğru okunamıyor.
• Makine bileşen alırken veya yerleştirirken duruyor.
• Başlangıçtan sonra kafa hareketi kullanılamaz hale geliyor.
• Kablolar ve sensörler kontrol edildikten sonra aynı alarm geri dönüyor.
• Bilinen iyi bir kart takıldığında makine normal çalışıyor.
• Makine ısındıktan sonra üretim kararsız hale geliyor.
• Kafa modülü standart başlatma dizisini tamamlayamıyor.

Bu belirtiler yalnızca bakım referansı olarak kullanılmalıdır. Servo sürücüler, motorlar, sensörler, valfler, enkoderler, kablolar, konektörler, güç modülleri, mekanik düzenekler ve makine parametreleri de incelenmelidir.

Şüpheli kartın doğru eşleştirilmiş ve düzgün test edilmiş bir KXFE00GXA00 N610090171AA MC16CB-4 kafa kontrol kartı ile değiştirilmesi, diğer olası nedenler kontrol edildikten sonra etkilenen kontrol devresinin eski haline getirilmesine yardımcı olabilir.

• Kafa kontrol iletişiminin kurtarılması.
• Normal makine başlatmasının geri yüklenmesi.
• Tekrarlanan kafa ile ilgili üretim duruşlarının azaltılması.
• Kafa çalışma kararlılığının iyileştirilmesi.
• Kontrolsüz bileşen düzeyinde onarıma kıyasla daha hızlı bakım.
• Uzun süreli SMT hattı kesinti süresinin azaltılması.
• Eski üretim ekipmanları için iyileştirilmiş yedek parça hazırlığı.
• Daha öngörülebilir bakım planlaması.

Kart, her kafa alarmı için garanti edilmiş bir çözüm olarak sunulmamalıdır. Doğru arıza teşhisi ve parça numarası eşleştirmesi esastır.

Elektriksel değerler, PCB boyutları, firmware sürümleri, konektör tanımları ve makine parametreleri kart revizyonuna ve ekipman konfigürasyonuna göre değişiklik gösterebilir. Bu ayrıntılar yalnızca makine modelinden çıkarılmamalıdır.

Sipariş vermeden önce, yedek kartı mevcut kartla karşılaştırın:

• Tam parça numarası.
• Kart modeli.
• Baskılı revizyon.
• Barkod veya seri etiketi.
• Konektör sayısı.
• Konektör konumu.
• Bileşen düzeni.
• Montaj deliği konumu.
• Makine modeli.
• Yerleştirme kafası konfigürasyonu.
• Ekipman üretim yılı.
• Mevcut yazılım ve parametre sürümü.

KXFE00GXA00 N610090171AA MC16CB-4 kartı, uyumlu bir kafa kontrol PCB'sinin gerekli olduğu uyumlu SMT yerleştirme ekipmanlarında kullanım için tasarlanmıştır.

• SMT elektronik üretim fabrikaları.
• Elektronik üretim hizmet sağlayıcıları.
• PCB montaj şirketleri.
• Otomotiv elektroniği üreticileri.
• Tüketici elektroniği üreticileri.
• Endüstriyel kontrol ekipmanı üreticileri.
• LED aydınlatma montaj fabrikaları.
• İletişim ekipmanı üreticileri.
• Tıbbi elektronik üretim şirketleri.
• SMT makine tamir şirketleri.
• Kullanılmış SMT ekipman bayileri.
• Endüstriyel yedek parça distribütörleri.
• Yurt dışı bakım yüklenicileri.
• Fabrika mühendislik departmanları.

Birkaç CM402 veya CM602 yerleştirme makinesi çalıştıran fabrikalar, bakım envanterlerinde onaylanmış bir kart bulundurabilir. Hazırlanmış bir yedek kart, üretim makinesi doğrulanmış bir kart arızası geliştirdiğinde kesinti süresini azaltmaya yardımcı olabilir.

Envanter yönetimi için şunları kaydedin:

Kafa kontrol kartı, makinenin elektronik kontrol sisteminin bir parçası olarak çalışır. Yerleştirme kafasıyla ilgili komutların, durum sinyallerinin, sensör bilgilerinin ve çalışma geri bildirimlerinin aktarımını ve işlenmesini destekler.

Normal SMT üretimi sırasında makine, kısa bir döngü içinde birçok işlemi koordine etmelidir. Kafa düzeneği doğru komutu almalı, çalışma durumunu onaylamalı, ilgili sensörlerle etkileşimde bulunmalı ve merkezi kontrol sistemine geri bildirim sağlamalıdır.

Kararlı bir kafa kontrol kartı şunları korumaya yardımcı olur:

• Kontrol modülleri arasında güvenilir iletişim.
• Kafa ile ilgili sinyallerin doğru işlenmesi.
• Makine başlatıldıktan sonra tutarlı başlatma.
• Alma ve yerleştirme sırasında koordineli yanıt.
• Anormal çalışma koşullarının zamanında tespiti.
• Tekrarlanan yerleştirme döngüleri boyunca kararlı üretim.

Kart, kontrol zincirinin yalnızca bir parçasını oluşturduğundan, performansı aynı zamanda kararlı güce, doğru makine parametrelerine, sağlam kablolara, temiz konektörlere, işlevsel sensörlere, uygun topraklamaya ve mekanik olarak sağlam kafa bileşenlerine de bağlıdır.

Yedek parça seçimi yalnızca makine adına göre yapılırsa uyumsuzluğa yol açabilir. En güvenli yöntem, mevcut tüm tanımlayıcıları ve görsel ayrıntıları karşılaştırmaktır.

Daha hızlı ve daha doğru bir teklif için lütfen şunları sağlayın:

1. Kartın ön yüzünün net bir fotoğrafı.
2. Kartın arka yüzünün net bir fotoğrafı.
3. Her etiketin ve basılı kodun yakın çekim fotoğrafları.
4. Makine modeli ve seri numarası.
5. Takılı yerleştirme kafası konfigürasyonu.
6. Mevcut makine alarm mesajı veya hata kodu.
7. Tüm konektörlerin bir fotoğrafı.
8. Gerekli miktar.
9. Tercih edilen kart durumu.
10. Teslimat ülkesi ve posta kodu.

Teklif edilen durum yazılı olarak teyit edilmelidir. Ürün fotoğrafları, gerçek birimi mi yoksa bir referans örneğini mi gösterdiğini belirlemek için de kontrol edilmelidir.

Kurulum, nitelikli SMT bakım personeli tarafından tamamlanmalıdır. Kart, statik hassasiyetli elektronik bileşenler içerir ve uygun olmayan kullanım nedeniyle hasar görebilir.

• Mümkünse makine parametrelerini yedekleyin.
• Mevcut alarm bilgilerini kaydedin.
• Yedek kartın çıkarılan kartla eşleştiğini onaylayın.
• Bakım prosedürüne göre makine gücünü kesin.
• Depolanmış elektriksel enerjinin boşalmasını bekleyin.
• Topraklanmış bir ESD bilekliği takın.
• Antistatik bir çalışma yüzeyi kullanın.
• Her kabloyu çıkarmadan önce etiketleyin.
• Her konektör konumunun fotoğrafını çekin.
• Kabloları ve konektörleri hasar açısından inceleyin.
• Makinede yağ, toz veya nem kirliliği olup olmadığını kontrol edin.
• PCB'yi doğrudan metal yüzeylere koymayın.

• Kartı kenarlarından tutun.
• IC pimlerine veya konektör kontaklarına dokunmayın.
• Bir konektörü zorla yerine oturtmayın.
• Takmadan önce kablo yönünü kontrol edin.
• Hiçbir konektör piminin bükülmediğini onaylayın.
• Tüm vidaları ve destekleri doğru şekilde takın.
• Aşırı sıkmaktan kaçının.
• Kabloları hareketli mekanizmalardan uzak tutun.
• Kartın makine çerçevesiyle temas etmediğini doğrulayın.
• Güç vermeden önce her bağlantıyı tekrar kontrol edin.

• Bakım gözetiminde makineyi açın.
• Başlatma dizisini izleyin.
• Orijinal alarmın giderilip giderilmediğini kontrol edin.
• Gerekli makine parametrelerini geri yükleyin.
• Gerekli herhangi bir kalibrasyon prosedürünü tamamlayın.
• Kafayı azaltılmış hızda test edin.
• Kontrollü bir alma-yerleştirme testi çalıştırın.
• Anormal ısı, koku, ses veya tekrarlanan alarmları izleyin.
• Kitle üretiminden önce bileşen yerleştirme kalitesini onaylayın.
• Değiştirme tarihini ve kart bilgilerini kaydedin.

Tedarik durumuna ve sipariş anlaşmasına bağlı olarak aşağıdaki inceleme prosedürleri tamamlanabilir:

Yeni, kullanılmış, yenilenmiş ve onarılmış kartlar farklı inceleme prosedürlerine sahip olabileceğinden, kesin test kapsamı teklifte belirtilmelidir.

Elektronik kontrol kartları, nakliye sırasında statik elektriğe, titreşime, darbeye, toza ve neme karşı uygun koruma gerektirir.

1. PCB paketlemeden önce görsel olarak kontrol edilir.
2. Konektörler ve açık alanlar korunur.
3. Kart antistatik bir torbaya yerleştirilir.
4. Ünitenin etrafına uygun yastıklama malzemesi eklenir.
5. Ürün sağlam bir iç kutuya sabitlenir.
6. İç kutu bir ihracat kartonuna yerleştirilir.
7. Hareket etmeyi önlemek için boş alan doldurulur.
8. Paket mühürlenir ve sevkiyat için etiketlenir.

Gerçek teslimat süresi ürün bulunabilirliğine, inceleme gereksinimlerine, varış noktasına, gümrük işlemlerine ve seçilen nakliye hizmetine bağlıdır.

KXFE00GXA00 ve N610090171AA, bu kafa kontrol kartını tanımlamak için yaygın olarak birlikte kullanılır. Ancak, alıcılar MC16CB-4, basılı kart revizyonu, konektör düzenlemesi ve fiziksel bileşen düzenini de değiştirebilirliği onaylamadan önce karşılaştırmalıdır.

Kart, uyumlu CM402 ve CM602 kafa kontrol uygulamalarıyla ilişkilidir, ancak her makine konfigürasyonu mutlaka aynı değildir. Kurulumdan önce makine seri numarası, kafa tipi, kart revizyonu, yazılım konfigürasyonu ve konektör düzeni kontrol edilmelidir.

T1910008 ek bir tanımlama, üretim, inceleme veya kartla ilgili bir işaret olarak görünebilir. Tek sipariş referansı olarak kullanılmamalıdır. Lütfen net bir fotoğraf sağlayın, böylece yedek ünite ile karşılaştırılabilir.

Hayır. Kafa alarmları ayrıca hasarlı kablolar, konektörler, sensörler, motorlar, valfler, güç modülleri, mekanik düzenekler, topraklama sorunları veya yanlış makine parametrelerinden kaynaklanabilir. Kart yalnızca uygun sorun gidermeden sonra değiştirilmelidir.

Yeni, test edilmiş kullanılmış, yenilenmiş veya onarım hizmeti seçenekleri mevcut stoklara bağlı olarak sunulabilir. Kesin durum, test yöntemi, fotoğraflar, teslim süresi, garanti koşulları ve fiyat resmi teklifte teyit edilmelidir.

• SMT makine kartları ve yedek parçalarının odaklanmış tedariki.
• Devre dışı bırakılmış ve olgun yerleştirme makinesi platformları için destek.
• Sevkiyattan önce parça numarası ve fotoğraf karşılaştırması.
• Yeni, test edilmiş kullanılmış ve yenilenmiş ünitelerin esnek tedariki.
• Acil bakım için küçük miktarlarda satın alma.
• Korumalı uluslararası ihracat ambalajı.
• Dünya çapında ekspres ve kargo nakliye desteği.
• Besleyiciler, motorlar, sensörler, kablolar, valfler, kayışlar ve nozullar ile kombine sevkiyat.
• Makine modeli ve kart revizyonu eşleştirmesi için teknik iletişim.
• Fabrikalar, distribütörler, servis şirketleri ve ekipman satıcıları için destek.

SMT PARÇA TEDARİK LTD

KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT kafa kontrol kartı için doğru bir teklif almak üzere lütfen aşağıdaki bilgileri gönderin:

• Gerekli miktar.
• Makine modeli: CM402 veya CM602.
• Makine seri numarası.
• Yerleştirme kafası tipi.
• Ön ve arka kart fotoğrafları.
• Tam parça numarası etiketleri.
• Konektör düzeni fotoğrafları.
• Mevcut alarm bilgileri.
• Gerekli ürün durumu.
• Teslimat ülkesi ve posta kodu.

Ekibimiz, teklifi hazırlamadan önce gönderilen bilgileri mevcut kartla karşılaştıracaktır.
