Panasonic KXFE00GXA00 MC16CB-4 CM402 CM602 Yerleştirme Makineleri için SMT Baş Kontrol Panosu

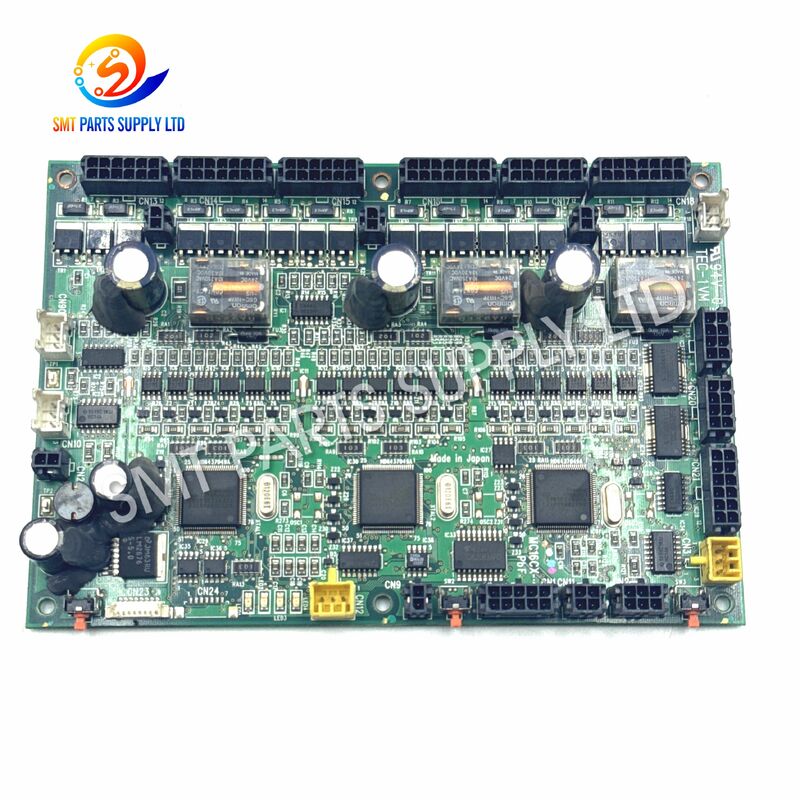

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Kafa Kontrol Kartı CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT kafa kontrol panosu, uyumlu yerleştirme kafası kontrol düzeneklerinde kullanılan endüstriyel bir baskılı devre kartıdır. SMT üretimi sırasında makine kontrolörü ile kafayla ilgili bileşenler arasında elektronik sinyallerin iletimini, işlenmesini ve koordinasyonunu destekler.

Bu kart genellikle bakım değiştirme, üretim hattı kurtarma, makine yenileme ve kritik yedek parça envanteri için seçilir. Önemli tanımlama referansları arasında KXFE00GXA00, N610090171AA, T0710095, MC16CB ve MC16CB-4 yer alır.

CM402 ve CM602 makineleri farklı kafa konfigürasyonları, PCB revizyonları, konnektör düzenleri ve kontrol sistemleri kullanabileceğinden uyumluluk yalnızca makine modeline göre belirlenmemelidir. Alıcılar, siparişi onaylamadan önce tam parça numarasını, PCB işaretini, konektör konumlarını, montaj deliklerini, bileşen düzenini, mevcut kart fotoğraflarını ve makine konfigürasyonunu karşılaştırmalıdır.

SMT PARTS SUPPLY LTD, elektronik üreticileri, onarım şirketleri, ekipman yeniden inşacıları ve uluslararası distribütörler için SMT makine kontrol panoları ve ilgili bakım parçaları sağlar.

Yerleştirme kafası bir SMT makinesinin en önemli çalışma bölümlerinden biridir. Üretim sırasında kafanın komutları alması, geri bildirim sinyallerini izlemesi, ilgili elektrikli cihazları koordine etmesi ve makine kontrol sistemi ile sürekli iletişim kurması gerekir.

Kafa kontrol panosu kararsız hale geldiğinde, hasar gördüğünde, kirlendiğinde veya elektriksel olarak bozulduğunda makinede aralıklı alarmlar, başlatma hataları, anormal kafa tepkisi veya tekrarlanan üretim kesintileri yaşanabilir.

Kontrol panosu arızası elektrik, çevresel, mekanik veya bakımla ilgili faktörlerden kaynaklanabilir.

Aşağıdaki belirtiler bir kafa kontrol sorununa işaret edebilir ancak MC16CB-4 kartının arızalı olduğunu kanıtlamaz. Benzer belirtilere motorlar, kablolar, sensörler, kodlayıcılar, sürücüler, güç kaynakları, valfler veya mekanik aksamlar da neden olabilir.

Sorun giderme, kurulu kontrol kartının arızalı olduğunu doğruladığında, bunu doğru şekilde tanımlanmış bir KXFE00GXA00 N610090171AA MC16CB-4 kartıyla değiştirmek, kararlı kafa bölümü iletişimini ve makine çalışmasını yeniden sağlamaya yardımcı olabilir.

Yedek panel, yalnızca görünüme göre değil, tam teknik tanımlamaya göre seçilmelidir.

• Doğrulanmış kontrol panosu arızasından etkilenen makinelerin kurtarılmasına yardımcı olur.
• Tekrarlanan elektronik alarmların neden olduğu üretim kesintilerini azaltır.
• Uyumlu yerleştirme başlığı sistemi içerisinde istikrarlı iletişimi destekler.
• Makine onarımı ve yenilemesi için pratik bir yedek sağlar.
• Bakım ekiplerinin kritik yedek parça envanterini hazırlamasına yardımcı olur.
• Motorların veya sensörlerin gereksiz değiştirilme riskini azaltır.
• Birden fazla üretim hattı için standartlaştırılmış parça numarası yönetimini destekler.
• Kurulu kart güvenilir bir şekilde tamir edilemediğinde bakım verimliliğini artırır.

Makine modeli bilgisi tek başına nihai uyumluluk onayı için yeterli değildir. CM402 ve CM602 makinelerinde farklı yerleştirme başlıkları, dahili kablolama, PCB revizyonları, konnektör düzenleri, yazılım konfigürasyonları ve elektrik kontrol sistemleri kullanılabilir.

Alıcı, sipariş vermeden önce aşağıdaki ayrıntıları doğrulamalıdır:

• Komple makine modeli.
• Makine seri numarası.
• Yerleştirme kafalı tip.
• KXFE00GXA00 işareti.
• N610090171AA işareti.
• T0710095 PCB numarası.
• MC16CB veya MC16CB-4 tanımlaması.
• Ön ve arka pano fotoğrafları.
• Konektör miktarı ve konumu.
• Montaj deliği düzeni.
• Mevcut makine alarm bilgileri.

Aşağıdaki referanslar ürün tanımlaması için kullanılmıştır. Benzer işaretler, teknik onay olmadan otomatik olarak değiştirilebilirmiş gibi değerlendirilmemelidir.

İki SMT kontrol kartı benzer boyutlara, montaj noktalarına veya konektör şekillerine sahip olabilir ancak farklı devreler veya kontrol işlevleri içerebilir. Olası farklılıklar şunları içerir:

• Konektör pin atamaları.
• Giriş ve çıkış sinyali tanımları.
• Kafa motoru kontrol arayüzleri.
• Sensör iletişim devreleri.
• PCB bileşen düzenlemesi.
• Donanım revizyonu.
• Dahili konfigürasyon.
• Makine yazılımı uyumluluğu.
• Yerleştirme kafalı tip.
• Kalibrasyon gereksinimleri.

Yanlış eşleşen bir kartın kullanılması makine alarmlarına, iletişim arızasına, yanlış çalışmaya veya ek bileşen hasarına neden olabilir.

KXFE00GXA00 N610090171AA MC16CB-4 kafa kontrol panosu, profesyonel SMT makine bakımı ve elektronik üretim ortamları için uygundur.

• Tüketici elektroniği üretimi.
• Otomotiv elektroniği montajı.
• İletişim ekipmanı üretimi.
• Endüstriyel kontrol PCB montajı.
• LED aydınlatma üretimi.
• Tıbbi elektronik üretimi.
• Güç kaynağı montajı.
• Yarı iletken ile ilgili elektronik üretimi.
• Sözleşmeli elektronik üretimi.
• Baskılı devre kartı montaj hizmetleri.

• SMT fabrikaları.
• Ekipman bakım departmanları.
• Makine tamir şirketleri.
• İkinci el SMT ekipman yeniden inşacıları.
• Elektronik üretim servis sağlayıcıları.
• Endüstriyel yedek parça distribütörleri.
• Yurtdışı SMT servis merkezleri.
• Üretim mühendisliği bölümleri.

MC16CB-4 kartı, uyumlu bir SMT yerleştirme başlığı düzeneği içindeki elektronik kontrol yolunun bir parçasını oluşturur. Tam işlevleri makine versiyonuna, kafa konfigürasyonuna ve bağlı bileşenlere bağlıdır.

Makine kontrolörü, programlanan üretim sırasına göre çalışma komutları gönderir. Bu komutlar başlatma, kafa hareketi, bileşen alma, bileşen yerleştirme ve durum kontrolü ile ilgili olabilir.

Kafa kontrol panosu, uyumlu kafa düzeneğinin gerektirdiği elektronik sinyalleri işler veya dağıtır. Makine kontrolörü ile kafayla ilgili cihazlar arasındaki iletişimi koordine etmeye yardımcı olur.

Sensörler, motorlar ve konum algılama cihazları çalışma geri bildirimi sağlar. Kontrol panosu, makinenin her eylemin doğru şekilde tamamlanıp tamamlanmadığını belirleyebilmesi için bu bilgilerin aktarılmasına veya işlenmesine yardımcı olur.

Kart, kontrol sinyallerinin zamanlamasını ve uyumlu devrelere iletilmesini destekler. SMT yerleştirme yüksek hızlı hareketi, bileşen alımını, konumlandırmayı ve yerleştirmeyi içerdiğinden doğru zamanlama önemlidir.

Çalışma durumu makine kontrol sistemine geri gönderilir. Makine anormal bir sinyal, eksik geri bildirim, iletişim hatası veya dengesiz yanıt tespit ederse bir alarm üretebilir ve üretimi durdurabilir.

Güvenli ve başarılı makine onarımı için doğru kontrol panosunu seçmek çok önemlidir.

Takılan kartın KXFE00GXA00, N610090171AA veya her ikisinin işaretiyle işaretlenip işaretlenmediğini kontrol edin. Harfleri, son ekleri veya düzeltme işaretlerini göz ardı etmeyin.

Mevcut kartın T0710095 işaretini taşıyıp taşımadığını doğrulayın. PCB tanımlama, fiziksel olarak benzer kontrol kartlarını ayırt etmeye yardımcı olur.

MC16CB veya MC16CB-4 işaretlerini kontrol edin. Farklı bir sonek, farklı bir revizyonu veya uygulamayı gösterebilir.

Yalnızca makine ailesi yerine komple makine modelini sağlayın. Varsa makinenin seri numarasını ekleyin.

CM402 ve CM602 platformları farklı yerleştirme başlığı konfigürasyonlarını kullanabilir. Tahtayı satın almadan önce kafa tipi onaylanmalıdır.

Her konektörü, soketi, kablo konumunu, montaj deliğini, braketi ve bileşen konumunu kontrol edin. Net fotoğraflar şiddetle tavsiye edilir.

Alarm kodunu, arıza belirtilerini ve sorun giderme sonuçlarını sağlayın. Bu, kartın olası neden olup olmadığını belirlemeye yardımcı olur.

Ürün stok durumuna göre farklı koşullarda tedarik edilebilir.

Test standartları ürünün durumuna göre farklılık gösterebilir. Alıcılar, teklifin aşağıdakileri içerip içermediğini doğrulamalıdır:

• Görsel inceleme.
• Konektör muayenesi.
• Bileşen denetimi.
• Elektrik testi.
• Makineyle ilgili fonksiyonel testler.
• Geçmiş bilgilerini onarın.
• Fotoğrafları veya kayıtları test edin.

Ödeme yapılmadan önce garanti şartları onaylanmalıdır. Garanti kapsamı yeni, kullanılmış ve yenilenmiş kontrol panoları için değişiklik gösterebilir.

Sevkiyat öncesinde ürün durumuna ve sipariş sözleşmesine göre aşağıdaki muayene noktaları tamamlanabilir.

Kurulum, yetkili SMT makine bakım personeli tarafından yapılmalıdır.

• Mevcut makine alarmını kaydedin.
• Gerektiğinde makine verilerini yedekleyin.
• Makineyi doğru şekilde kapatın.
• Güç kaynağının bağlantısını kesin ve yalıtın.
• Depolanan elektrik enerjisinin boşalmasını bekleyin.
• Bir ESD bilek kayışı kullanın.
• Antistatik bir çalışma yüzeyi hazırlayın.
• Orijinal konnektör konumlarını fotoğraflayın.
• Bağlantıyı kesmeden önce kabloları etiketleyin.
• Değiştirilen kartı çıkarılan kartla karşılaştırın.

• PCB'yi kenarlarından tutun.
• Konektör temas noktalarına dokunmaktan kaçının.
• Kabloları prizlere takmaya zorlamayın.
• Konektör yönünü doğrulayın.
• Bükülmüş pimleri kontrol edin.
• Doğru montaj vidalarını takın.
• Aşırı vida sıkmaktan kaçının.
• Topraklama ve ekranlama bileşenlerini eski haline getirin.
• Kabloların sıkışmadığından veya gerilmediğinden emin olun.

• Güç uygulamadan önce düzeneği inceleyin.
• Makinenin içinde hiçbir aletin kalmadığını doğrulayın.
• Makineyi kontrollü koşullar altında çalıştırın.
• Başlatma durumunu kontrol edin.
• Alarm geçmişini inceleyin.
• Konektörü ve kart sıcaklığını izleyin.
• Düşük hızda makine testi yapın.
• Örnek bir yerleştirme programı çalıştırın.
• Alma ve yerleştirme stabilitesini doğrulayın.
• Değiştirme tarihini ve kart numarasını kaydedin.

SMT kontrol panoları statik elektriğe, neme, titreşime ve fiziksel darbelere karşı hassastır. Uluslararası nakliye sırasında ürünün korunması için profesyonel ambalajlama kullanılmaktadır.

• Uluslararası ekspres kurye.
• Hava taşımacılığı.
• Konsolide SMT yedek parça sevkiyatı.
• Müşteri tarafından atanan nakliye komisyoncusu.
• Besleyiciler, nozullar, motorlar, sensörler, kayışlar, kablolar ve vanalarla birlikte sevkiyat.

Teslimat süresi envanter durumuna, test gereksinimlerine, sipariş miktarına, varış noktasına ve seçilen nakliye yöntemine bağlıdır.

KXFE00GXA00 ve N610090171AA, bu kontrol panosu için ilgili tanımlama referansları olarak yaygın olarak kullanılır. Nihai uyumluluğun yine de T0710095, MC16CB-4, konnektör düzeni, makine modeli ve yerleştirme başlığı konfigürasyonu aracılığıyla doğrulanması gerekir.

No. CM402 ve CM602 makineler farklı kafa sistemleri, PCB revizyonları, kablolama düzenlemeleri ve yazılım konfigürasyonları içerebilir. Lütfen sipariş vermeden önce pano fotoğraflarını ve makine bilgilerini eksiksiz olarak sağlayın.

Arızalı uyumlu bir kontrol panosunun neden olduğu alarmları çözebilir. Ancak benzer alarmlar hasarlı kablolar, motorlar, sensörler, sürücüler, kodlayıcılar, valfler, güç kaynakları veya mekanik bileşenlerden de kaynaklanabilir.

Lütfen gerekli miktarı, makine modelini, makine seri numarasını, mevcut kart numaralarını, MC16CB-4 işaretini, T0710095 kimliğini, pano fotoğraflarını, tercih edilen koşulu, teslimat ülkesini ve gerekli teslimat tarihini belirtin.

Kartı, temiz, kuru ve sıcaklığın kontrol altında olduğu bir ortamda, antistatik ambalajın içinde ağzı kapalı olarak saklayın. Doğrudan güneş ışığından, nemden, aşındırıcı gazlardan, ağır basınçtan, titreşimden ve iletken malzemelerle temastan kaçının.
