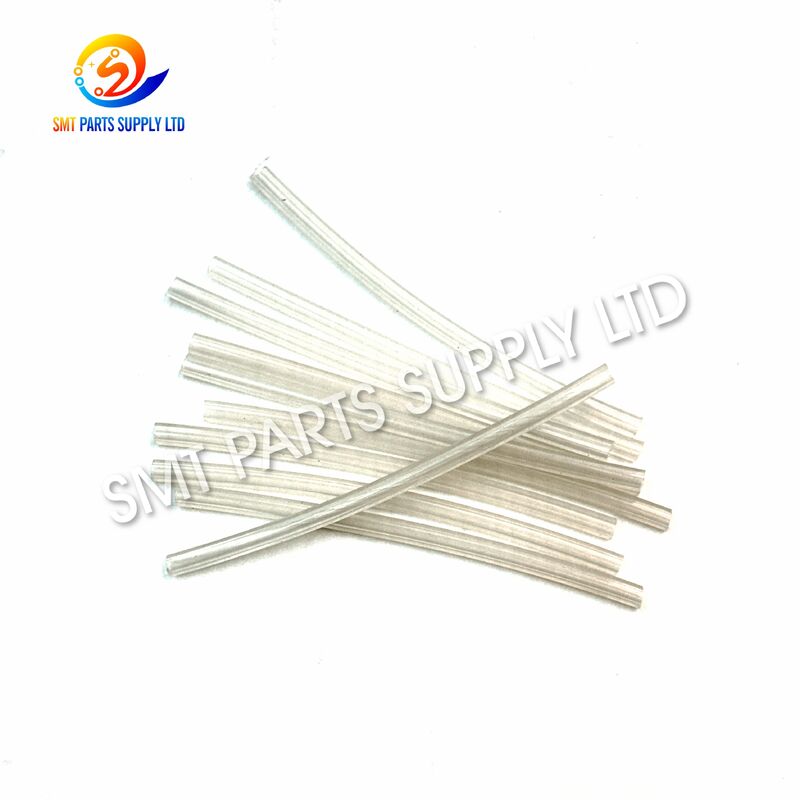

CM402 CM602 NPM 16 Kafalı Panasonic N610161010AA Kafa Vakum Tüpü

Panasonic N610161010AA Kafa Vakum Tüpüuyumlu olarak kullanılan yedek bir pnömatik bileşendir.Panasonic CM402, CM602 ve NPM 16 kafalı SMT yerleştirme sistemleri. Yerleştirme başlığı vakum devresine monte edilen tüp, makinenin pnömatik sistemi tarafından oluşturulan negatif basınç için bir hava akışı yolu sağlar.

Bileşen yerleştirme sırasında, elektronik bileşenlerin güvenilir şekilde alınması, aktarılması ve konumlandırılması için istikrarlı vakum performansı şarttır. Vakum tüpü sertleşirse, çatlarsa, hasar görürse, kısıtlanırsa veya bağlantı noktasında gevşerse emme performansı dengesiz hale gelebilir ve toplama hatalarına katkıda bulunabilir.

Aşınmış borunun doğru boruyla değiştirilmesiN610161010AASpesifikasyon, kafa vakum yolunun durumunu iyileştirmeye yardımcı olur. Bu parça, SMT fabrikaları, EMS üreticileri, makine bakım departmanları, yerleştirme başlığı onarım merkezleri ve Panasonic yerleştirme ekipmanını destekleyen yedek parça tedarikçileri için uygundur.

Temel Ürün Bilgileri

Nedeni – Kafa Vakum Tüpünün Neden Değiştirilmesi Gerekiyor?

16 kafalı yerleştirme sistemi, sürekli yüksek hızlı alma ve yerleştirme döngüleri gerçekleştirir. Bu nedenle kafanın içindeki vakum tüpü tekrarlanan harekete, basınç değişikliklerine, titreşime ve uzun çalışma saatlerine maruz kalır.

Zamanla bu çalışma koşulları tüpün performansını etkileyebilir.

Yaygın nedenler şunları içerir:

Vakum tüpü küçük bir bileşen gibi görünebilir ancak küçük bir sızıntı bile nozüldeki etkili emiş işlemini etkileyebilir.

Bu nedenle rutin yerleştirme başlığı muayenesine vakum tüpleri dahil edilmelidir.

Muayene Gerektiren Yaygın Belirtiler

N610161010AA Kafa Vakum Tüpüve ilgili vakum bileşenleri, üretim aşağıdakileri gösterdiğinde kontrol edilmelidir:

• Kararsız bileşen alımı
• Sık teslim alma hataları
• Kafa hareketi sırasında bileşenlerin düşmesi
• Azaltılmış vakum seviyesi
• Aralıklı emme
• Görünür tüp çatlaması
• Boru sertleştirme
• Düzleştirilmiş veya sıkıştırılmış boru
• Gevşek pnömatik bağlantılar
• Tekrarlanan kafayla ilgili vakum alarmları

Bu semptomlara ayrıca nozullar, filtreler, valfler, bağlantı parçaları, sensörler, vakum jeneratörleri veya diğer pnömatik bileşenler neden olabilir.

Bu nedenle bakım teknisyenleri arızalı parçayı onaylamadan önce vakum devresinin tamamını incelemelidir.

Çözüm – Aşınmış N610161010AA Vakum Tüpünü Değiştirin

Muayene orijinal vakum tüpünün hasar gördüğünü, eskidiğini, tıkalı olduğunu veya sızıntı yaptığını doğruladığında, orijinal vakum tüpünü doğru olanı ile değiştirin.Panasonic N610161010AA Kafa Vakum Tüpü16 kafalı sistem içindeki pnömatik yolun yenilenmesine yardımcı olur.

Uygun şekilde takılmış bir tüp, vakum kaynağı ile nozül tarafındaki bileşenler arasında stabil negatif basınç iletimini destekler.

Bakım Faydaları

Birden fazla Panasonic makinesi çalıştıran fabrikalar için kritik kafa pnömatik yedek parçalarının bakımı, onarım verimliliğini artırabilir.

Özellikler

Önerilen Tanımlama

Doğru satın alma için komple kombinasyonu onaylayın:

Panasonic + N610161010AA + CM402/CM602/NPM + 16 Kafalı

Makine konfigürasyonları modele ve kafa versiyonuna göre değişiklik gösterebilir. Sipariş vermeden önce daima orijinal parça numarasını ve takılı kafa konfigürasyonunu doğrulayın.

Başvuru

N610161010AA Kafa Vakum TüpüPanasonic SMT ekipmanı için uyumlu yerleştirme kafalı pnömatik devrelerde kullanılır.

Tipik bakım uygulamaları şunları içerir:

• CM402 kafa bakımı
• CM602 16 kafalı bakım
• NPM kafa onarımı
• Vakum devresi servisi
• Hasarlı tüpün değiştirilmesi
• Önleyici kafa bakımı
• Yerleştirme başlığı yenilemesi
• Üretim hattı yedek envanteri

Tipik Üretim Ortamları

Bu parça aşağıdakileri üreten SMT hatlarını destekleyebilir:

• Tüketici elektroniği
• Otomotiv elektroniği
• İletişim ekipmanı
• Endüstriyel kontrol panoları
• Güç elektroniği
• LED düzenekleri
• Bilgisayar donanımı
• Akıllı ev ürünleri
• Tıbbi elektronik aksamlar
• Genel PCB ürünleri

Nihai ürün ne olursa olsun, vakum tüpünün işlevi aynı kalır: yerleştirme başlığı pnömatik sistemi içinde negatif basıncın aktarılması.

SMT Yerleştirmesinde Vakumun Rolü

Bir al ve yerleştir makinesi, bileşenleri nozül ucunda tutmak için vakum emişine dayanır.

Genel vakum sistemi birkaç ilgili parçayı içerir:

N610161010AAbu pnömatik yolun bir parçasıdır.

Kendi başına emme üretmez. Bunun yerine, üretilen vakumun kafa düzeneği üzerinden ilgili toplama bileşenlerine gitmesine izin verir.

Nasıl Çalışır?

N610161010AA'nın çalışması, SMT başlatma döngüsünün tamamının bir parçası olarak anlaşılabilir.

1. Alma Komutu

Makine, seçilen nozulu besleyici tarafından sağlanan bileşenin üzerine hareket ettirir.

2. Vakum Üretimi

Pnömatik sistem, makinenin kontrol sırasına göre negatif basınç üretir.

3. Vakum İletimi

Vakum, kafanın pnömatik devresinden geçer.

N610161010AA Kafa Vakum Tüpübu hava akışı yolunun bir kısmını sağlar.

4. Bileşen Alımı

Negatif basınç nozüle ulaşarak nozül ucunda emme kuvveti oluşturur.

Elektronik bileşen besleyiciden kaldırılır.

5. Bileşen Transferi

Vakum, bileşeni güvenli bir şekilde tutmaya devam ederken yerleştirme başlığı hareket eder.

6. PCB Yerleştirme

Bileşen programlanan montaj konumuna ulaşır ve PCB'ye yerleştirilir.

7. Vakum Tahliyesi

Bileşenin nozuldan ayrılması için vakum açılır veya serbest bırakılır.

Bu döngü SMT üretimi sırasında sürekli olarak tekrarlanır.

Bu nedenle tutarlı pnömatik yanıtın sürdürülmesi için istikrarlı boru durumu önemlidir.

Vakum Tüpünün Durumu Neden Önemlidir?

Vakum boruları, bariz bir makine arızası olmadan yavaş yavaş bozulabilir.

Bir tüp gelişebilir:

• Küçük çatlaklar
• Dahili kısıtlamalar
• Gevşek bağlantılar
• Yüzey sertleştirme
• Düzleştirilmiş bölümler
• Yanlış virajlar
• Montaj alanlarının çevresinde aşınma

Bu sorunlar, makine çalışmaya devam etse bile emme işlemini etkileyebilir.

Erken inceleme ve değiştirme, küçük bir pnömatik sorunun tekrarlanan üretim kesintilerine dönüşmesini önlemeye yardımcı olabilir.

Nasıl Seçilir

Doğru vakum tüpünün seçilmesi birçok önemli parametrenin onaylanmasını gerektirir.

1. Parça Numarasını Doğrulayın

Gerekli parça numarası:

N610161010AA

Satın alırken ilk referans tam parça numarası olmalıdır.

2. Kafa Yapılandırmasını Onaylayın

Bu ürün aşağıdakilere yöneliktir:

16 Kafalı uygulama

Farklı yerleştirme başlıkları farklı vakum hatları kullanabileceğinden, yalnızca görünüme göre tüp seçmeyin.

3. Makine Modelini Onaylayın

Uygulanabilir modeller şunları içerir:

CM402 / CM602 / NPM

Sipariş vermeden önce gerçek ekipman konfigürasyonunuzu onaylayın.

4. Mevcut Bileşeni Karşılaştırın

Kontrol etmek:

• Orijinal parça numarası
• Genel tüp yönlendirme
• Boru bağlantı noktaları
• Makine modeli
• Kafa tipi
• Fiziksel konfigürasyon

Orijinal takılı tüpün fotoğrafının sağlanması, ürünün doğrulanmasına yardımcı olabilir.

5. Tam Sorgu Bilgilerini Gönderin

Daha hızlı kontrol için şunları sağlayın:

Bu bilgi hatalı siparişlerin azaltılmasına yardımcı olur ve teklif verimliliğini artırır.

Bakım Önerileri

Düzenli Muayene

Vakum tüpünü aşağıdakiler açısından kontrol edin:

• Çatlama
• Sertleşme
• Düzleştirme
• Anormal bükülme
• Yüzey aşınması
• Gevşek bağlantılar
• Kirlenme

Bağlantı Alanlarını İnceleyin

Boru uçları ve pnömatik bağlantı parçaları, tekrarlanan bakımlar sırasında bu alanlarda aşınma yaşanabileceğinden özel ilgiyi hak etmektedir.

Aşırı Bükülmekten Kaçının

Yanlış yönlendirme hava akışını kısıtlayabilir veya tüp üzerinde baskı yaratabilir.

Vakum Sistemini Temiz Tutun

Pnömatik devreye toz, yağ ve döküntülerin girmesi önlenmelidir.

Hasarlı Tüpleri Derhal Değiştirin

Geçici onarımlar güvenilir vakum performansı sağlamayabilir. Fiziksel bozulma doğrulanırsa değiştirilmesi önerilir.

Sorun Giderme Referansı

Doğru teşhis, parçaları varsayımla değiştirmek yerine her zaman kafa vakum sisteminin tamamını içermelidir.

Diğer Panasonic Kafa Vakum Tüpleriyle Karşılaştırma

Bu ürünler benzer pnömatik işlevlere sahiptir ancak farklı kafa konfigürasyonları için tasarlanmıştır.

Her zaman tam parça numarasına ve kafa spesifikasyonuna göre sipariş verin.

Yedek Parça Envanter Planlaması

SMT fabrikaları için kafa pnömatik parçaları faydalı bakım envanteri öğeleridir.

Doğru kafalı vakum tüpünün hazır bulundurulması, pnömatik bir sorun tespit edildiğinde onarım süresini kısaltabilir.

Sevkiyat Öncesi Ürün Kontrolü

Tipik denetim noktaları şunları içerir:

• Parça numarası onayı
• Ürün görünümü
• Tüp durumu
• Bağlantı alanı durumu
• Miktar doğrulama
• Ambalaj denetimi

Birden fazla Panasonic SMT parçası içeren siparişler için ayrı parça numarası etiketlemesi, depo teslim alma ve bakım kullanımını basitleştirmeye yardımcı olabilir.

SSS

S1: Panasonic N610161010AA ne için kullanılır?

N610161010AA birUyumlu Panasonic CM402, CM602 ve NPM 16 kafalı yerleştirme uygulamaları için kafa vakum tüpü. Bileşen alımını desteklemek için kafa pnömatik devresi içindeki vakum basıncını aktarır.

S2: N610161010AA nozul mu yoksa nozul tutucu mu?

Hayır. N610161010AA birvakumlu tüp. Pnömatik sisteme ait olup, yerleştirme başlığındaki ilgili bileşenlere negatif basıncı aktarır.

S3: N610161010AA, 12 kafalı vakum tüpüyle değiştirilebilir mi?

Teknik onay olmadan değiştirilebilir olarak değerlendirilmemelidirler.N610161010AA, 16 kafalı uygulamalar için tanımlanmıştırfarklı kafa konfigürasyonları farklı parça numaraları ve tüp düzenlemeleri kullanır.

S4: Hasarlı bir kafa vakum tüpü hangi sorunlara neden olabilir?

Çatlaklar, sızıntılar, kısıtlamalar veya gevşek bağlantılar, vakum performansını azaltabilir ve zayıf toplamaya, aralıklı bileşen tutulmasına veya vakumla ilgili üretim hatalarına katkıda bulunabilir.

S5: Sipariş vermeden önce uyumluluğu nasıl doğrulayabilirim?

SağlayınN610161010AA parça numarası, makine modeli, 16 kafalı konfigürasyon, gerekli miktar ve mevcut bileşenin fotoğrafı. Bu ayrıntılar ürün doğrulamasını daha doğru hale getirir.

Bize Ulaşın

İhtiyaçPanasonic N610161010AA Kafa Vakum TüpüCM402, CM602 veya NPM 16 kafalı bakım için mi?

Bize gönderinparça numarası, makine modeli, kafa konfigürasyonu, gerekli miktar ve referans fotoğrafıDoğru kontrol için.

Bireysel değiştirme gereksinimlerini, planlı bakımı, yerleştirme başlığı onarım projelerini ve toplu SMT yedek parça satın alımını destekliyoruz.

N610161010AA ve ilgili Panasonic SMT makine parçalarına ilişkin güncel fiyat, stok durumu, teslim süresi ve teklif için bizimle iletişime geçin.
