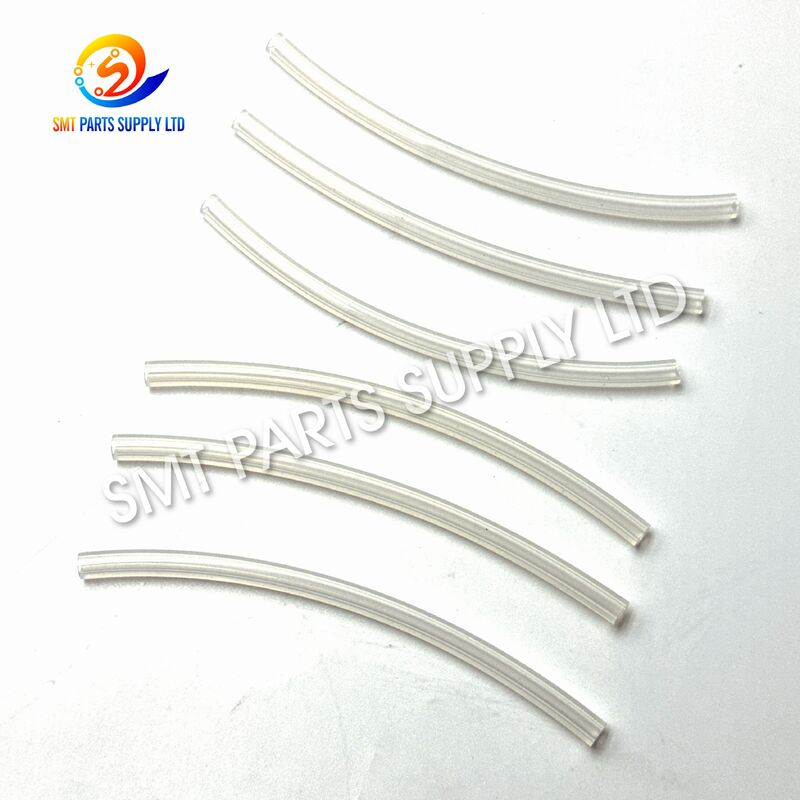

Panasonic KXF0DS4AA00 120mm Kafa Vakum Tüpü CM402 NPM 3-Kafa için

Panasonic KXF0DS4AA00 120mm Kafa Vakum Tüpü, Panasonic CM402 ve NPM 3-kafa SMT yerleştirme uygulamaları için tasarlanmış yedek bir pnömatik bileşendir. Yerleştirme kafası vakum devresine monte edilen tüp, ilgili pnömatik bileşenler ve nozül tarafı toplama sistemi arasında vakum basıncını aktararak, kafanın elektronik bileşenleri toplama, taşıma ve yerleştirme sırasında tutmak için gereken emişi oluşturmasına yardımcı olur.

Yüksek hızlı SMT üretiminde vakum performansı kritiktir. Bir kafa vakum tüpündeki yaşlanma, çatlama, deformasyon, kirlenme veya sızıntı, etkili emişi azaltabilir ve kararsız toplama performansına katkıda bulunabilir. Bozulan bir tüpü doğru KXF0DS4AA00 spesifikasyonu ile değiştirmek, vakum devresinin durumunu geri yüklemeye yardımcı olur.

Bu 120mm vakum tüpü, elektronik üretim ortamlarında yerleştirme kafası onarımı, planlı bakım, makine yenileme ve yedek parça stoğu için uygundur.

Temel Ürün Bilgileri

Neden – Kafa Vakum Tüpünün Neden Değiştirilmesi Gerektiği

Yerleştirme kafası, normal SMT üretimi sırasında binlerce tekrarlayan toplama ve yerleştirme döngüsü gerçekleştirir.

Vakum tüpü, pnömatik devrenin bir parçası olarak sürekli çalışır. Tekrarlanan makine hareketi, bükülme, basınç değişiklikleri, çevresel kirlenme ve uzun üretim saatleri, tüpün durumunu kademeli olarak etkileyebilir.

Bozulmanın yaygın nedenleri şunlardır:

Vakum hattındaki küçük bir sızıntı, fiziksel boyutundan daha büyük bir etkiye sahip olabilir, çünkü yerleştirme kafası bileşen taşıma için kararlı negatif basınca dayanır.

Vakum Tüpü Sorunlarının Tipik Belirtileri

Bakım personeli, makine aşağıdaki belirtileri gösteriyorsa KXF0DS4AA00 ve ilgili vakum devresini inceleyebilir:

• Zayıf bileşen toplama
• Aralıklı toplama hatası
• Kafa hareketi sırasında bileşenlerin düşmesi
• Kararsız vakum seviyesi
• Görünür tüp çatlakları
• Tüp sertleşmesi veya deformasyonu
• Gevşek tüp bağlantısı
• Kısıtlı vakum hava akışı
• Tekrarlanan toplama alarmları
• Döngüler arasında değişen vakum performansı

Bu belirtiler ayrıca nozüllerden, filtrelerden, valflerden, bağlantı parçalarından, sensörlerden, vakum jeneratörlerinden veya diğer pnömatik parçalardan kaynaklanabilir.

Bu nedenle, hangi bileşenin değiştirilmesi gerektiğine karar vermeden önce tüm vakum devresi kontrol edilmelidir.

Çözüm – Aşınmış KXF0DS4AA00 Vakum Tüpünü Değiştirme

İnceleme, orijinal tüpte bozulma veya sızıntı olduğunu doğruladığında, doğru KXF0DS4AA00 120mm Kafa Vakum Tüpü ile değiştirmek, yerleştirme kafası içindeki pnömatik bağlantıyı geri yüklemeye yardımcı olur.

Düzgün monte edilmiş bir tüp, tutarlı vakum transferini destekler ve nozül sisteminin amaçlanan makine çalışma koşulları altında toplama işlevini yerine getirmesini sağlar.

Bakım Faydaları

Özellikler

Önerilen Tanımlama

Doğru satın alma için, tam tanımlamayı kullanın:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Kafa

Makine ve kafa konfigürasyonları farklılık gösterebilir. Alıcılar sipariş vermeden önce orijinal parça numarasını ve takılı konfigürasyonu doğrulamalıdır.

Uygulama

KXF0DS4AA00 Kafa Vakum Tüpü, uyumlu Panasonic yerleştirme kafası uygulamalarındaki vakum sistemi için tasarlanmıştır.

Şunlar için kullanılabilir:

• Yerleştirme kafası bakımı
• Vakum hattı onarımı
• Hasarlı tüp değişimi
• Önleyici bakım
• Kafa ünitesi yenileme
• Üretim hattı yedek envanteri
• Kullanılmış makine servisi
• SMT ekipmanı revizyonu

Tipik Üretim Sektörleri

Bu vakum tüpü, aşağıdaki gibi üretim ortamlarında çalışan yerleştirme ekipmanlarında kullanılabilir:

• Tüketici elektroniği
• Otomotiv elektroniği
• İletişim ekipmanları
• Endüstriyel elektronik
• LED ürünleri
• Güç kaynağı montajları
• Bilgisayar donanımı
• Akıllı cihazlar
• Kontrol kartları
• Genel PCB montajı

Bu uygulamalar arasında amacı aynı kalır: güvenilir bileşen taşıma için gereken vakum-hava yolunu korumak.

SMT Yerleştirmede Vakum Sisteminin Rolü

Yerleştirme sırasında, bir nozül bir bileşeni besleyiciden almalı ve kafa PCB'ye doğru hareket ederken onu güvenli bir şekilde tutmalıdır.

Süreç normalde birkaç ilgili bileşene dayanır:

KXF0DS4AA00 vakum tüpü, bu pnömatik yolun bir parçasıdır.

Kendi başına vakum üretmez. Rolü, yerleştirme kafası sistemi içindeki ilgili bileşenler arasında uygun bir hava geçişi sağlamaktır.

Nasıl Çalışır

KXF0DS4AA00, makinenin vakum üretimi ve nozül sistemleriyle birlikte çalışır.

1. Vakum Üretimi

Bir bileşen toplama döngüsü başladığında makinenin pnömatik sistemi negatif basınç oluşturur.

2. Vakum İletimi

Vakum basıncı bağlı pnömatik devre boyunca seyahat eder.

KXF0DS4AA00 kafa vakum tüpü, bu hava akışı yolunun bir kısmını sağlar.

3. Nozül Emişi

Negatif basınç nozül montajına ulaşır ve nozül ucunda emiş oluşturur.

4. Bileşen Toplama

Nozül elektronik bileşenle temas eder ve vakum kuvvetiyle onu tutar.

5. Kafa Hareketi

Yerleştirme kafası bileşeni programlanmış PCB konumuna doğru taşır.

6. Bileşen Yerleştirme

Makine döngüsüne göre vakum serbest bırakılır veya değiştirilir, bu da bileşenin PCB üzerine yerleştirilmesini sağlar.

7. Tekrarlanan Üretim

Yüksek hızlı yerleştirme işlemi sırasında süreç sürekli olarak tekrarlanır.

Döngü hızlı ve tekrarlanan bir şekilde gerçekleştiği için, vakum hattı çatlaklardan, sızıntılardan, kısıtlamalardan ve uygun olmayan bağlantılardan arınmış olmalıdır.

Vakum Tüpü Durumu Neden Önemlidir

Bir tüp, yaşlanma veya deformasyonun küçük alanlarına sahip olsa bile görsel olarak kabul edilebilir görünebilir.

Sorunlar şunlar olduğunda ortaya çıkabilir:

• Tüp duvarı sertleşir
• Uçların yakınında küçük çatlaklar oluşur
• Bağlantı noktaları gevşer
• Tüp sıkışır
• İç kirlenme hava akışını kısıtlar
• Bakım sonrası tüp yanlış bükülür

Bu koşullar vakum transfer verimliliğini azaltabilir.

Bu nedenle, yerleştirme kafası açıklanamayan toplama kararsızlığı gösterdiğinde tüp incelenmelidir.

Nasıl Seçilir

Doğru SMT pnömatik bileşenini seçmek, genel görünüme bakmaktan daha fazlasını gerektirir.

1. Parça Numarasını Onaylayın

Gerekli parça numarası şudur:

KXF0DS4AA00

Benzer vakum tüplerinin farklı boyutları veya uygulamaları olabilir.

2. Tüp Uzunluğunu Onaylayın

Bu spesifikasyon şudur:

120mm

Yanlış boru tesisatı uygun olmayan yönlendirme, aşırı bükülme veya kurulum gerilimi üretebileceği için uzunluk önemlidir.

3. Makine Modelini Onaylayın

Uygulanabilir ekipman şunları içerir:

CM402 / NPM

Her zaman gerçek takılı makine ve kafa konfigürasyonunu kontrol edin.

4. Kafa Uygulamasını Onaylayın

İstenen konfigürasyon şudur:

3-Kafa

Farklı kafa konfigürasyonları farklı pnömatik parçalar kullanabileceğinden, bu ayrıntı bir sorgu gönderilirken dahil edilmelidir.

5. Orijinal Parça ile Karşılaştırın

Satın almadan önce şunları karşılaştırın:

• Parça numarası
• Tüp uzunluğu
• Bağlantı konumu
• Tüp yönlendirmesi
• Çap
• Mevcut makine modeli
• Yerleştirme kafası konfigürasyonu

Uyumluluk onayı gerektiğinde orijinal parçanın net bir fotoğrafı faydalıdır.

Sorgu İçin Önerilen Bilgiler

Tam bilgi sağlamak, parça tanımlama hatalarını önemli ölçüde azaltabilir.

Bakım Önerileri

Düzenli Görsel İnceleme

Vakum tüpünü şunlar için kontrol edin:

• Çatlaklar
• Sertleşme
• Düzleşme
• Yüzey aşınması
• Gevşek bağlantılar
• Anormal bükülme
• Kirlenme

Bağlantı Noktalarını Kontrol Edin

Tüp uçları ve bağlantı parçaları, tekrarlanan bakım bağlantı konumları etrafında aşınma oluşturabileceğinden yaygın inceleme alanlarıdır.

Keskin Bükülmelerden Kaçının

Uygun olmayan tüp yönlendirmesi hava akışını kısıtlayabilir veya erken mekanik yorgunluğa neden olabilir.

Vakum Devresini Temiz Tutun

Pnömatik yola giren toz, yağ veya kirlenme vakum performansını etkileyebilir.

Hasarlı Tüpleri Derhal Değiştirin

Sızıntı veya fiziksel bozulma doğrulandığında, genellikle geçici onarıma tercih edilen değişimdir.

Sorun Giderme Başvurusu

Her toplama sorununun vakum tüpünden kaynaklandığını varsaymayın. Doğru sorun giderme, tüm kafa pnömatik sistemini kapsamalıdır.

Yedek Parça Envanteri Planlaması

Panasonic SMT ekipmanı çalıştıran fabrikalar için, yaygın olarak kullanılan kafa pnömatik bileşenlerini hazır bulundurmak, bakım gecikmelerini azaltmaya yardımcı olabilir.

Küçük pnömatik bileşenler, bakım envanterinde bulundurulması faydalı öğeler olabilir, çünkü belirli bir parça beklenirken aksi takdirde değişim gecikebilir.

Sevkiyat Öncesi Ürün İncelemesi

KXF0DS4AA00 için tipik inceleme noktaları şunları içerebilir:

• Parça numarası onayı
• Uzunluk onayı
• Görünüm incelemesi
• Tüp yüzey durumu
• Bağlantı ucu durumu
• Miktar doğrulama
• Paketleme incelemesi

Birden fazla Panasonic kafa parçası birlikte sipariş edildiğinde, net parça numarası etiketlemesi depo alımını ve bakım yönetimini basitleştirmeye yardımcı olabilir.

SSS

S1: Panasonic KXF0DS4AA00 ne için kullanılır?

KXF0DS4AA00, uyumlu Panasonic CM402 ve NPM 3-kafa yerleştirme uygulamalarında kullanılan bir 120mm kafa vakum tüpüdür. Bileşen toplama desteği için yerleştirme kafası pnömatik devresi içinde vakum basıncını aktarır.

S2: KXF0DS4AA00 bir yerleştirme nozülü mü?

Hayır. KXF0DS4AA00 bir kafa vakum tüpüdür, nozül değildir. Yerleştirme kafası montajı içindeki vakum/pnömatik sistemine aittir.

S3: Hasarlı bir vakum tüpü neden değiştirilmelidir?

Çatlaklar, sertleşme, deformasyon veya gevşek bağlantılar vakum sızıntısına veya hava akışının kısıtlanmasına neden olabilir. Bu, üretim sırasında zayıf veya kararsız bileşen toplamasına katkıda bulunabilir.

S4: KXF0DS4AA00'ın makineime uyup uymadığını nasıl onaylayabilirim?

KXF0DS4AA00 parça numarası, 120mm spesifikasyonu, makine modeli ve 3-kafa konfigürasyonunu onaylayın. Orijinal tüpün ve kurulum alanının net bir fotoğrafını sağlamak doğrulama konusunda yardımcı olabilir.

S5: Bu vakum tüpü diğer Panasonic kafa parçalarıyla birlikte sipariş edilebilir mi?

Evet. KXF0DS4AA00, diğer yerleştirme kafası pnömatik ve mekanik yedek parçalarıyla birlikte tedarik edilebilir. Kontrol ve fiyat teklifi için eksiksiz parça numarası listenizi, makine modellerini, miktarları ve referans fotoğraflarınızı gönderin.

Bize Ulaşın

CM402 veya NPM 3-kafa bakımı için Panasonic KXF0DS4AA00 120mm Kafa Vakum Tüpü mü gerekiyor?

Doğru ürün kontrolü için parça numaranızı, makine modelinizi, kafa konfigürasyonunuzu, gerekli miktarı ve referans fotoğrafınızı bize gönderin.

Değiştirme gereksinimlerini, planlı bakımı, SMT kafa onarım projelerini ve toplu yedek parça satın alımlarını destekliyoruz.

KXF0DS4AA00 ve ilgili Panasonic SMT makine parçaları için fiyat, stok durumu, teslim süresi ve fiyat teklifi için bizimle iletişime geçin.
