SAMSUNG HANWHA SM471 için KOGANEI BDAS6X5-1A ANC Silindir J6701029A

KOGANEI BDAS6X5-1A ANC Silindiri J6701029A, SAMSUNG HANWHA SM471 için

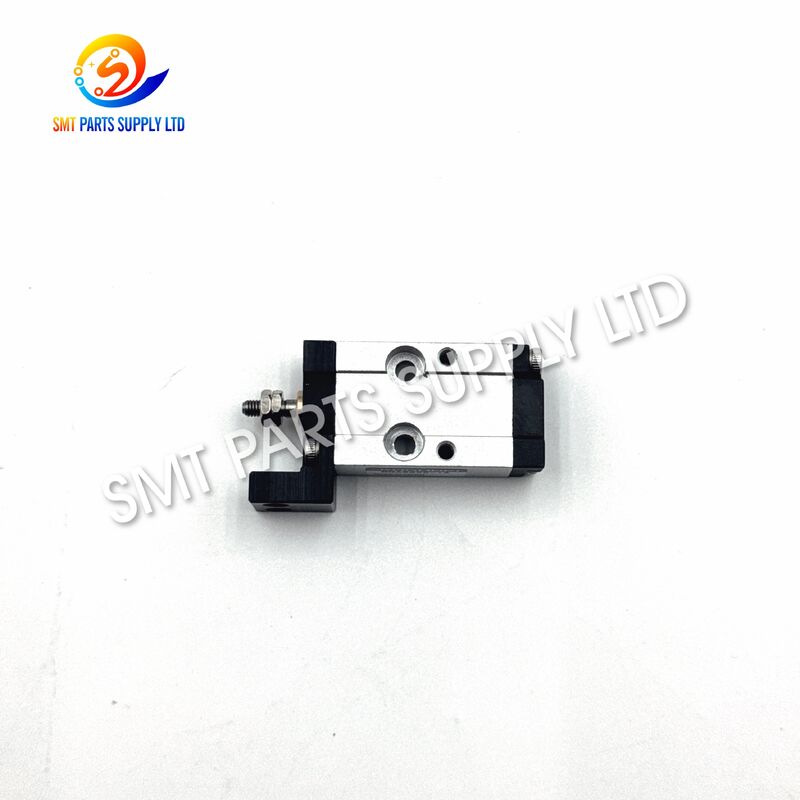

KOGANEI BDAS6X5-1A ANC Silindiri J6701029A uyumlu Samsung HANWHA SM471 SMT dizgi makineleri otomatik meme değiştirme mekanizmasında kullanılan kompakt bir pnömatik aktüatördür. ANC veya Otomatik Meme Değiştirici sistemine bağlı mekanik eylemler için kontrollü doğrusal hareket sağlar.

Dizgi makinesinin üretim sırasında tekrarlı olarak memeleri seçmesi, serbest bırakması ve değiştirmesi gerektiğinden, meme değiştirme mekanizmasının kararlı hareketi önemlidir. Aşınmış, sızdıran, takılan veya hasarlı bir silindir, ANC mekanizmasının hareketini etkileyebilir ve meme değiştirme alarmlarına, eksik mekanik stroklara veya kararsız çalışmaya neden olabilir.

BDAS6X5-1A, değişim, bakım, ekipman yenileme ve yedek parça envanteri için uygundur. Silindir, KOGANEI model BDAS6X5-1A ve makine parça numarası J6701029A ile tanımlanabilir. Alıcılar sipariş vermeden önce silindir modelini, makine serisini, montaj konumunu, pnömatik bağlantıları ve orijinal parça numarasını doğrulamalıdır.

Neden

ANC silindiri, meme değiştirme işlemleri sırasında tekrarlı olarak çalışır. Sürekli üretim, basınçlı hava kirliliği, mekanik aşınma, conta yaşlanması veya yanlış hizalama silindir performansını kademeli olarak azaltabilir.

İnceleme veya değiştirme gerektirebilecek yaygın durumlar şunlardır:

ANC silindiri beklenen hareketini tamamlayamadığında, meme değiştirme mekanizması doğru çalışma pozisyonuna ulaşamayabilir. Bu, üretimi kesintiye uğratabilir ve makine kurtarma süresini artırabilir.

Etkilenen silindirin değiştirilmesi, silindirin sorunun kaynağı olduğu doğrulandığında ANC grubunun mekanik hareketini geri yüklemeye yardımcı olabilir.

Çözüm

KOGANEI BDAS6X5-1A J6701029A uyumlu SM471 ANC grupları için pratik bir değişim çözümü sunar.

Kompakt pnömatik tasarımı, makinenin basınçlı havayı kontrollü doğrusal mekanik harekete dönüştürmesini sağlar. Doğru silindir hareketi, meme değiştiricinin gerekli diziyi tutarlı bir şekilde tamamlamasına yardımcı olur.

Bakım ekipleri için doğru silindir modelini kullanmak çeşitli avantajlar sağlayabilir:

• ANC mekanizmasının normal pnömatik hareketini geri yükler.
• Eksik meme değiştirme hareketlerini azaltmaya yardımcı olur.
• Kararlı otomatik meme değişimini destekler.
• Orijinal silindir tanımlamasıyla eşleşerek bakımı basitleştirir.
• Önleyici bakım stoğu için uygundur.
• Aşınmış pnömatik aktüatörlü makineleri onarmak için kullanışlıdır.
• Tam ANC gruplarının gereksiz değişimini azaltmaya yardımcı olur.

Silindiri değiştirmeden önce teknisyenler hava tüplerini, bağlantıları, sensörleri, mekanik kılavuzları, montaj donanımını ve çevredeki ANC yapısını da incelemelidir. Kapsamlı bir inceleme, arızanın silindirden mi yoksa başka bir bileşenden mi kaynaklandığını belirlemeye yardımcı olur.

Özellikler

Önemli: Makine konfigürasyonları üretim tarihine ve ekipman sürümüne göre değişiklik gösterebilir. Sipariş vermeden önce her zaman orijinal bileşen etiketini ve montaj konfigürasyonunu doğrulayın.

Uygulama

BDAS6X5-1A silindiri, öncelikle uyumlu SM471 dizgi ekipmanlarının otomatik meme değiştirme bölümünde kullanılır.

Tipik Uygulama Alanları

Bileşen, özellikle birden fazla dizgi makinesi çalıştıran ve kesinti süresini en aza indirmenin önemli olduğu SMT fabrikaları için kullanışlıdır. Sık kullanılan pnömatik parçaları yerel yedek parça envanterinde bulundurmak, bakım müdahale süresini kısaltabilir.

Ayrıca SMT ekipmanı servis şirketleri, makine yenileme şirketleri, sözleşmeli elektronik üreticileri ve yedek parça distribütörleri tarafından da kullanılabilir.

Nasıl Çalışır

BDAS6X5-1A, makinenin pnömatik sistemi tarafından sağlanan basınçlı hava kullanılarak çalışır.

ANC dizisi sırasında, makine kontrol sistemi pnömatik devreyi etkinleştirir. Basınçlı hava silindire girer ve iç pistonu hareket ettirir. Piston hareketi, bağlı ANC mekanizmasının gerekli pozisyonlar arasında hareket etmesini sağlayan doğrusal mekanik harekete aktarılır.

Tipik bir çalışma dizisi aşağıdaki gibi özetlenebilir:

Makine Komutu → Pnömatik Valf Aktivasyonu → Hava Beslemesi → Silindir Hareketi → ANC Mekanik Eylemi → Pozisyon Onayı

Makine bir meme değişikliği istediğinde, ANC mekanizmasının her hareketi doğru sırada gerçekleştirmesi gerekir. Bu nedenle silindirin sorunsuz ve tekrarlı hareket etmesi gerekir.

Silindirde dahili sızıntı veya aşırı sürtünme gelişirse, piston çok yavaş hareket edebilir veya seyahatini tamamlayamayabilir. Bu, ANC mekanizmasının beklenen pozisyona ulaşmasını engelleyebilir.

Düzgün çalışan bir silindir şunları korumaya yardımcı olur:

• Sorunsuz doğrusal hareket.
• Kararlı mekanik tepki.
• Tutarlı hareket zamanlaması.
• Güvenilir ANC konumlandırması.
• Tekrarlanabilir meme değiştirme işlemi.

Nasıl Seçilir

Benzer görünümlü pnömatik bileşenlerin farklı strokları, montaj boyutları, bağlantıları veya makine uygulamaları olabileceğinden, SMT silindiri sipariş ederken doğru tanımlama esastır.

1. Silindir Modelini Kontrol Edin

İşareti doğrulayın:

BDAS6X5-1A

Sadece görünüme güvenmek yerine tam model kodu kontrol edilmelidir.

2. Parça Numarasını Doğrulayın

Onaylayın:

J6701029A

Hem silindir modelini hem de makine parça numarasını sağlamak, yanlış bileşeni sipariş etme riskini önemli ölçüde azaltır.

3. Makine Modelini Onaylayın

Uygulama şunlarla doğrulanmalıdır:

Samsung HANWHA SM471

Makine başka bir modelse, satın almadan önce tam ekipman modelini ve orijinal silindir bilgilerini sağlayın.

4. Orijinal Bileşeni Karşılaştırın

Kontrol Edin:

5. Gerekirse Fotoğraf Gönderin

Orijinal etiket net değilse, net fotoğraflar sağlayın:

• Silindir etiketi.
• Tam silindir.
• Hava bağlantısı.
• Montaj konumu.
• Makine isim plakası.
• Mevcut ANC grubu.

Bu, sevkiyat öncesi daha hızlı çapraz kontrolü sağlar.

Neden Bu ANC Silindirini Seçmelisiniz

Doğru değişim silindiri, bakım karmaşıklığını azaltabilir ve yalnızca pnömatik aktüatörün servis gerektirmesi durumunda tam bir meme değiştirme grubunun değiştirilmesini önleyebilir.

Anahtar Faydalar

Birden fazla SMT üretim hattını yöneten alıcılar için, kritik pnömatik bileşenlerden birkaçını stokta bulundurmak, bir silindir beklenmedik bir şekilde arızalandığında uzun üretim kesintilerini önlemeye yardımcı olabilir.

Kurulum ve Bakım Önerileri

Kurulumdan önce, makine üreticisinin bakım prosedürüne göre ekipmanı kapatın ve pnömatik basıncı güvenli bir şekilde boşaltın.

Yeni silindiri takmadan önce çevredeki mekanizmayı inceleyin.

Önerilen kontroller şunları içerir:

• Montaj yüzeyinin temiz olduğundan emin olun.
• Pnömatik boruları çatlak veya sızıntı açısından inceleyin.
• Bağlantıları hasar açısından kontrol edin.
• Silindirin mekanik gerilim olmadan takıldığından emin olun.
• Bağlı mekanizmanın serbest hareketini doğrulayın.
• Pnömatik sistemin temiz ve kararlı olduğundan emin olun.
• Kurulumdan sonra yakındaki sensörleri kontrol edin.
• Tam üretime geçmeden önce manuel veya bakım modunda test yapın.
• Anormal hareket için ilk meme değiştirme döngülerini gözlemleyin.

Doğru kurulum, silindiri erken aşınmadan korumaya yardımcı olur.

SSS

S1: BDAS6X5-1A silindiri hangi makinede kullanılır?

J6701029A parça numaralı KOGANEI BDAS6X5-1A, uyumlu Samsung HANWHA SM471 SMT dizgi makinelerinin ANC otomatik meme değiştirme mekanizmasında kullanılır. Sipariş vermeden önce makine konfigürasyonu doğrulanmalıdır.

S2: J6701029A'nın işlevi nedir?

J6701029A, otomatik meme değiştirici içinde pnömatik bir aktüatör olarak işlev görür. Basınçlı hava basıncını, ANC mekanik dizisinin bir bölümünü çalıştıran doğrusal harekete dönüştürür.

S3: Bu silindirin makinemle eşleşip eşleşmediğini nasıl onaylayabilirim?

Orijinal silindir modeli BDAS6X5-1A, parça numarası J6701029A, makine modeli, montaj boyutları, hava bağlantıları ve kurulum pozisyonunu kontrol edin. Orijinal bileşenin fotoğrafları da doğrulama için kullanılabilir.

S4: ANC silindirinin değiştirilmesi gerektiğini gösteren belirtiler nelerdir?

Olası belirtiler arasında hava sızıntısı, yavaş hareket, eksik silindir hareketi, takılma, kararsız ANC çalışması veya meme değiştirme alarmları bulunur. Değişimi onaylamadan önce tam pnömatik ve mekanik sistem incelenmelidir.

S5: Bu silindiri bakım yedek parçası olarak sipariş edebilir miyim?

Evet. SMT bakım envanteri, makine onarımı ve ekipman yenileme için uygundur. Lütfen bulunabilirlik talebinde bulunurken makine modelini, gerekli miktarı ve silindir parça numarasını belirtin.

Bize Ulaşın

SM471 bakım projeniz için KOGANEI BDAS6X5-1A ANC Silindiri J6701029A mı gerekiyor?

Uyumluluk kontrolü için gerekli miktar, makine modeli, orijinal parça numarası ve bileşen fotoğraflarınızı bize gönderin. Ürün onayı, stok durumu, fiyat teklifi, paketleme seçenekleri ve uluslararası sevkiyat düzenlemeleri konusunda yardımcı olabiliriz.

Fiyat ve bulunabilirlik için bugün sorgunuzu gönderin.
