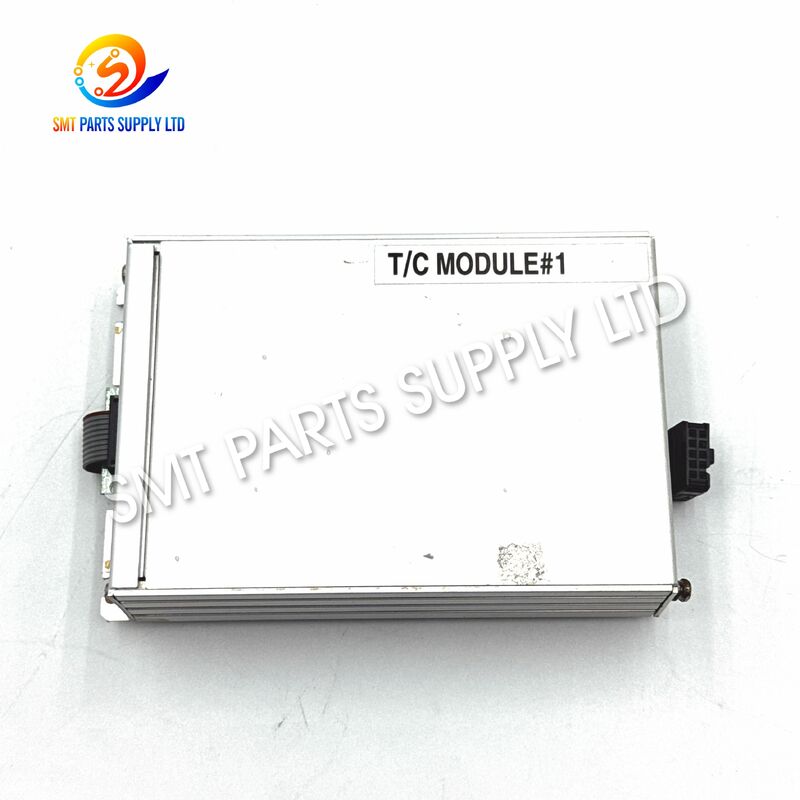

HELLER K1404262 TC Reflow Fırın için Sıcaklık Kontrol Modülü

Marka Adı: HELLER
Model numarası: K1404262
Moq: 1 Adet
Fiyat: Anlaşılabilir
Teslimat süresi: 3–7 iş günü
Ödeme şartları: T/T
Detay Bilgisi
Menşe yeri:
ÇİN&JAPONYA
Parça numarası:
K1404262
Kontrol Tipi:
Sıcaklık Kontrolü
Geri bildirim türü:
Termokupl Sinyali
Başvuru:
Isıtma Bölgesi Termal Düzenlemesi
Kurulum Alanı:
Elektrik Kontrol Sistemi
Kullanım:
Onarım ve değiştirme
Çalışma Ortamı:
Endüstriyel SMT Üretimi
Seçim yöntemi:
Mevcut Parça Numarası Eşleştirmesi
Yapılandırma Kontrolü:
PCB Revizyonu ve Konnektör Düzeni
Ambalaj bilgileri:
karton
Yetenek temini:
1000PCS/YIL
Vurgulamak:

HELLER K1404262 TC sıcaklık kontrol modülü

,

Geri akış fırının sıcaklık kontrol modülü

,

Garantili SMT yedek parçaları

Ürün Açıklaması

HELLER K1404262 TC Sıcaklık Kontrol Modülü Reflow Fırın

HELLER K1404262 TC Reflow Fırın için Sıcaklık Kontrol Modülü HELLER K1404262 TC Reflow Fırın için Sıcaklık Kontrol Modülü HELLER K1404262 TC Reflow Fırın için Sıcaklık Kontrol Modülü

Bu HELLER K1404262 TC Sıcaklık Kontrol Modülü uyumlu SMT reflow fırın sıcaklık kontrol sistemlerinde kullanılan elektronik bir kontrol bileşenidir. Birincil rolü, fırının termokupl tabanlı algılama sisteminden gelen geri bildirimleri işleyerek doğru sıcaklık izleme ve kararlı termal düzenlemeyi desteklemektir.

SMT reflow lehimleme sırasında, her ısıtma bölgesi programlanmış sıcaklık profili içinde çalışmalıdır. Doğru termal kontrol, ön ısıtma, bekletme, reflow, tepe sıcaklığı ve soğutma performansını doğrudan etkiler. Sıcaklık kontrol sistemi kararsız olduğunda, fırın anormal bölge okumaları, sıcaklık sapması, tekrarlanan alarmlar veya tutarsız lehimleme sonuçları gösterebilir.

K1404262 esas olarak bir bakım, onarım veya değişim yedek parçası olarak kullanılır, ancak yalnızca kurulu fırın aynı modül tanımlama ve kontrol yapılandırmasını kullanıyorsa. Satın almadan önce, alıcılar doğru eşleşmeyi sağlamak için mevcut parça numarasını, PCB revizyonunu, konektörleri ve makine bilgilerini karşılaştırmalıdır.


Anahtar Ürün Bilgileri

Öğe Detaylar
Marka HELLER
Parça Numarası K1404262
Ürün Adı TC Sıcaklık Kontrol Modülü
Ürün Kategorisi Reflow Fırın Kontrol Modülü
Ana Fonksiyon Sıcaklık İzleme ve Düzenleme
Sinyal Uygulaması Termokupl Sıcaklık Geri Bildirimi
Ekipman Türü SMT Reflow Fırın
İşlem Uygulaması PCB Reflow Lehimleme
Kurulum Amacı Bakım, Onarım, Değişim
Sektör Elektronik Üretimi
Değişim Standardı Mevcut Modül Yapılandırmasıyla Eşleştirme
Uyumluluk Parça Numarası ve Fırın Yapılandırması ile Onaylayın

Neden

Reflow Fırın Sıcaklık Kontrol Sorunları Neden Oluşur

Bir reflow fırın, yüksek sıcaklıklarda sürekli çalışır, bu da sıcaklık kontrol sistemini makine güvenilirliğinin önemli bir parçası haline getirir. Uzun süreli çalışmadan sonra, elektrikli bileşenler, termokupllar, kablolama, konektörler, ısıtıcılar ve kontrol modülleri zamanla arızalanabilir.

Sıcaklık kontrol anormallikleri, yalnızca kontrol modülünden ziyade birkaç nedenden kaynaklanabilir.

Olası Neden Tipik Sonuç
TC modülü arızası Kararsız veya yanlış sıcaklık kontrolü
Termokupl arızası Yanlış sıcaklık geri bildirimi
Gevşek elektrik bağlantısı Kesintili sinyal veya alarm
Hasarlı sinyal kablosu Sıcaklık okuması yok
Isıtıcı arızası Bölge hedef sıcaklığa ulaşamıyor
Röle veya anahtarlama hatası Isıtıcı doğru çalışmıyor
Soğutma sorunu Anormal sıcaklık düşüşü
Hava akışı dengesizliği Düzensiz termal dağılım
İletişim hatası Kontrolcü veya bölge hatası
Elektrik gücü sorunu Birden fazla kontrol anormalliği

K1404262'nin değiştirilmesi gerektiğine karar vermeden önce bir teknisyen tüm sıcaklık kontrol döngüsünü incelemelidir.


Tipik Belirtiler

Aşağıdaki koşullardan herhangi biri ortaya çıktığında sıcaklık kontrol sistemi incelenmelidir:

  • Isıtma bölgesi sıcaklığı olağandışı dalgalanıyor.
  • Gerçek sıcaklık ayar değerini takip etmiyor.
  • Bir ısıtma bölgesi gerekli sıcaklığa ulaşamıyor.
  • Sıcaklık okumaları kayboluyor veya kesintili hale geliyor.
  • Sıcaklık alarmları tekrarlanıyor.
  • Termal profiller üretim döngüleri arasında tutarsız hale geliyor.
  • Fırının dengelenmesi aşırı zaman alıyor.
  • Bir sıcaklık kanalı anormal bir değer bildiriyor.
  • Üretim kalitesi, fırın sıcaklığı kararsızlığı ile birlikte değişiyor.
  • Sorun giderme, arızalı bir sıcaklık kontrol modülünü gösteriyor.

Bu belirtiler farklı bileşenlerden kaynaklanabilir, bu nedenle sistematik teşhis önerilir.


Çözüm

Önerilen Sorun Giderme Süreci

Bir reflow fırın sıcaklık kontrol sorunu gösterdiğinde, teknisyenler yapılandırılmış bir inceleme prosedürünü izleyebilir.

1. Makine Alarmını Kontrol Edin

Makine alarm mesajını gözden geçirin ve hangi bölgenin veya sıcaklık kanalının etkilendiğini belirleyin.

2. Ayar Noktası ve Gerçek Sıcaklığı Karşılaştırın

Gerçek bölge sıcaklığının programlanmış değeri takip edip etmediğini gözlemleyin. Büyük veya sürekli sapma, kontrol döngüsü içinde bir soruna işaret edebilir.

3. Termokuplu İnceleyin

İlgili termokuplu kırık teller, yanlış bağlantı, gevşek terminaller, kirlenme veya fiziksel hasar açısından kontrol edin.

4. Kablolama ve Konektörleri İnceleyin

Gevşek konektörler veya hasarlı sinyal kabloları, modül arızası olarak yanlış anlaşılabilecek kesintili sıcaklık okumalarına neden olabilir.

5. Isıtma Devresini İnceleyin

Isıtıcının, anahtarlama cihazlarının, güç bileşenlerinin ve ilgili elektrik devrelerinin doğru çalıştığını doğrulayın.

6. K1404262 Modülünü İnceleyin

Modülde aşağıdaki gibi görünür hasarlar olup olmadığını kontrol edin:

  • Yanık izleri.
  • Hasarlı konektörler.
  • Korozyon.
  • Gevşek terminaller.
  • Çatlak bileşenler.
  • Aşırı ısınma izleri.
  • Kirlenme.

7. Gerekli Olduğu Onaylandığında Değiştirin

Mevcut K1404262'nin arızalı olduğu onaylanırsa, eşleşen bir ünite ile değiştirin ve makineyi üretime geri döndürmeden önce operasyonel bir sıcaklık testi yapın.


Özellikler

Parametre Özellik
Ürün TC Sıcaklık Kontrol Modülü
Marka HELLER
Parça Numarası K1404262
Ekipman SMT Reflow Fırın
Kontrol Tipi Sıcaklık Kontrolü
Geri Bildirim Tipi Termokupl Sinyali
Uygulama Isıtma Bölgesi Termal Düzenlemesi
Kurulum Alanı Elektrik Kontrol Sistemi
Kullanım Onarım ve Değişim
Çalışma Ortamı Endüstriyel SMT Üretimi
Seçim Yöntemi Mevcut Parça Numarası Eşleştirme
Yapılandırma Kontrolü PCB Revizyonu ve Konektör Düzeni
Kurulum Profesyonel Teknisyen Önerilir
Durum Seçimi Mevcut Stoklara Göre
Paketleme Koruyucu İhracat Paketleme

Değişim Sürümü Karşılaştırması

Farklı reflow fırın nesilleri farklı sıcaklık kontrol donanımları kullanabilir. Benzer görünüm her zaman doğrudan değiştirilebilirliği anlamına gelmez.

Sürüm Tanımlama Uygulama Seçim Gereksinimi
K1404262 K1404262 Uyumlu fırın sıcaklık kontrolü Mevcut parça numarasıyla eşleştirin
Daha Eski TC Modülü Farklı tanımlama Daha eski kontrol yapılandırması Değişimden önce doğrulayın
Güncellenmiş TC Modülü Farklı revizyon Daha yeni fırın yapılandırması Uyumluluğu kontrol edin
Diğer Sıcaklık Kontrol Cihazı Farklı parça numarası Farklı kontrol mimarisi Doğrudan ikame etmeyin

Önemli Seçim Notu

Bir kontrol modülünü değiştirmeden önce şunları karşılaştırın:

  • Parça numarası.
  • PCB revizyonu.
  • Konektör sayısı.
  • Konektör konumu.
  • Elektrik arayüzü.
  • İletişim arayüzü.
  • Fırın modeli.
  • Mevcut kart fotoğrafları.

Yalnızca görünüme göre sipariş vermek önerilmez.


Uygulama

K1404262 sıcaklık kontrol modülü, elektronik üretiminde kullanılan uyumlu SMT reflow fırınlarını içeren bakım uygulamaları için uygundur.

Tipik uygulamalar şunları içerir:

Sektör Uygulama
Tüketici Elektroniği PCB montaj üretimi
Otomotiv Elektroniği Elektronik kontrol kartı lehimleme
Endüstriyel Elektronik Otomasyon kontrol PCB üretimi
İletişim Ekipmanları Ağ ve telekom kartı üretimi
LED Üretimi LED PCB reflow işleme
Güç Elektroniği Güç kaynağı kartı montajı
EMS Üretimi Yüksek hacimli sözleşmeli PCB montajı
SMT Onarım Hizmeti Reflow fırın bakımı

Modül, sürekli SMT üretim hatları işleten fabrikalar tarafından kritik bir yedek parça olarak da saklanabilir.


Nasıl Çalışır

Sıcaklık kontrol süreci kapalı döngü bir sistem olarak çalışır.

Adım 1: Sıcaklık Algılama

Reflow fırına monte edilmiş termokupllar, ilgili ısıtma bölgelerinin sıcaklığını algılar.

Adım 2: Sinyal İletimi

Termokupl, fırın kontrol sistemine iletilen sıcaklıkla ilgili bir elektrik sinyali üretir.

Adım 3: Sinyal İşleme

Sıcaklık kontrol sistemi, geri bildirim sinyalini işler ve bölgenin gerçek sıcaklığını belirler.

Adım 4: Ayar Noktası Karşılaştırması

Gerçek sıcaklık, programlanmış hedef sıcaklıkla karşılaştırılır.

Adım 5: Isıtma Ayarı

Kontrol sistemi, sıcaklık farkına göre ilgili ısıtma çıkışını ayarlar.

Adım 6: Sürekli Düzenleme

Bu işlem, üretim sırasında kararlı termal koşulları korumak için sürekli olarak tekrarlanır.

İşlem Aşaması İşlev
Sıcaklık Algılama Gerçek bölge sıcaklığını algılama
Sinyal Geri Bildirimi Termal bilgiyi gönderme
Sinyal İşleme Gerçek sıcaklığı belirleme
Ayar Noktası Karşılaştırması Gerçek ve hedef değerleri karşılaştırma
Isıtma Ayarı Sıcaklık sapmasını düzeltme
Dengeleme Programlanmış profili koruma

Düzgün çalışan bir kontrol sistemi, birden fazla PCB üretim döngüsünde tekrarlanabilir termal performans sağlamaya yardımcı olur.


Nasıl Seçilir

Reflow fırın kontrol sistemleri üretim yılına, ekipman sürümüne ve elektrik yapılandırmasına göre değişebileceğinden, doğru modül seçimi esastır.

1. K1404262'yi Onaylayın

Kurulu modülün açıkça K1404262 tanımlamasını gösterdiğini kontrol edin.

2. PCB Revizyonunu Kontrol Edin

Kartta ek revizyon bilgisi basılıysa, fiyat teklifi isterken bunu sağlayın.

3. Konektör Düzenini Karşılaştırın

Konektör sayısını, türünü ve konumunu kontrol edin. Benzer PCB'ler hala farklı elektrik yapılandırmalarına sahip olabilir.

4. Fırın Modelini Sağlayın

Reflow fırın modeli, uyumluluk kontrolü için ek bilgi sağlayabilir.

5. Net Fotoğraflar Gönderin

Daha doğru onay için net fotoğraflar sağlayın:

  • Tam modül.
  • Ürün etiketi.
  • Ön taraf.
  • Arka taraf.
  • Konektör alanı.

Önerilen Sipariş Bilgileri

Bilgi Önem
K1404262 Parça Numarası Gerekli
Mevcut Modül Fotoğrafı Şiddetle Tavsiye Edilir
Reflow Fırın Modeli Tavsiye Edilir
PCB Revizyonu Tavsiye Edilir
Konektör Fotoğrafı Tavsiye Edilir
Makine Seri Bilgileri Yardımcı
Gerekli Miktar Gerekli
Arıza Açıklaması Yardımcı

Eksiksiz bilgi sağlamak, yanlış bir modül sipariş etme riskini azaltmaya yardımcı olur.


Bakım Önerileri

Sıcaklık kontrol sisteminin güvenilirliğini artırmak için:

  • Elektrik kabinini temiz tutun.
  • Yeterli kabin havalandırması sağlayın.
  • Elektrik konektörlerini düzenli olarak inceleyin.
  • Termokupl kablolarını hasar açısından kontrol edin.
  • Tekrarlanan sıcaklık alarmlarını derhal araştırın.
  • Güç bağlıyken elektronik modül takmaktan kaçının.
  • Uygun elektrostatik deşarj koruması kullanın.
  • Modül değiştirme ve onarım geçmişini kaydedin.
  • Kritik ekipmanlar için önemli yedek modülleri bulundurun.

Önleyici bakım, beklenmedik üretim kesintilerini azaltabilir ve tutarlı termal performansın korunmasına yardımcı olabilir.


SSS

S1: K1404262 TC Sıcaklık Kontrol Modülü ne işe yarar?

K1404262, uyumlu reflow fırın sıcaklık kontrol sistemlerinde kullanılır. Termokupl geri bildiriminin işlenmesini destekler ve PCB reflow lehimleme sırasında kararlı ısıtma bölgesi sıcaklıklarını korumak için kontrol sistemine yardımcı olur.

S2: K1404262 her HELLER reflow fırınında kullanılabilir mi?

Zorunlu değil. Farklı fırın nesilleri ve yapılandırmaları farklı sıcaklık kontrol modülleri kullanabilir. Sipariş vermeden önce her zaman mevcut parça numarasını, PCB revizyonunu, konektör düzenini ve ekipman bilgilerini doğrulayın.

S3: Bir ısıtma bölgesi çalışmıyorsa K1404262'yi değiştirmeli miyim?

Hemen değil. Isıtma olmaması durumu termokupl, ısıtıcı, röle, kablolama, güç devresi, konektör veya diğer kontrol bileşenlerinden de kaynaklanabilir. Önce uygun sorun giderme tamamlanmalıdır.

S4: Uyumluluk onayı için hangi bilgiler gereklidir?

Lütfen K1404262 parça numarasını, mevcut modülün net fotoğraflarını, fırın modelini, varsa PCB revizyonunu, konektör bilgilerini ve gerekli miktarı sağlayın.

S5: Profesyonel kurulum önerilir mi?

Evet. Modül, fırının sıcaklık kontrol sisteminin bir parçasıdır. Kurulum ve sorun giderme, endüstriyel reflow fırın elektrik ve termal kontrol sistemlerine aşina olan eğitimli personel tarafından yapılmalıdır.

Bize Ulaşın

Reflow fırın bakımı, değişimi veya yedek parça envanteri için bir HELLER K1404262 TC Sıcaklık Kontrol Modülü mü gerekiyor?

Daha hızlı bir fiyat teklifi için aşağıdaki bilgileri bize gönderin:

  • Parça Numarası: K1404262.
  • Mevcut Modül Fotoğrafları.
  • Reflow Fırın Modeli.
  • Varsa PCB Revizyonu.
  • Gerekli Miktar.
  • Arıza Açıklaması, teknik onay gerekiyorsa.

parça tanımlama, uyumluluk kontrolü, bulunabilirlik, teslim süresi ve fiyat teklifi konusunda yardımcı olabiliriz.

Fiyatlandırma ve ürün onayı için bugün sorgunuzu gönderin.
