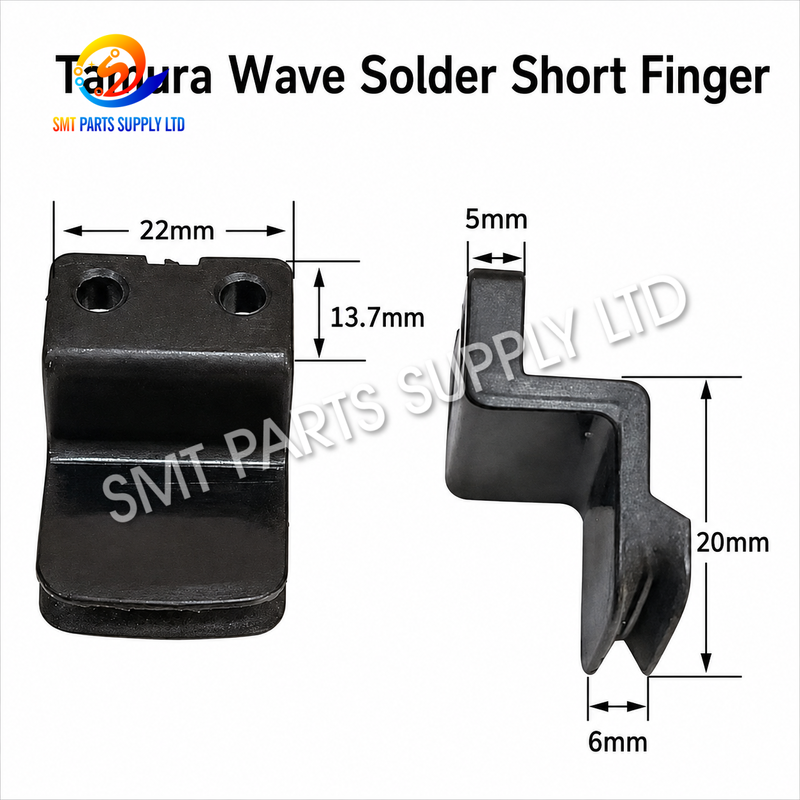

Tamura dalga lehim makinesi için Kısa Reçine parmak

Bu TAMURA Kısa Reçine Dalga Lehim PCB Konveyör Parmağı uyumlu Tamura dalga lehim makinesi konveyör sistemlerinde kullanılan mekanik bir yedek parçadır. PCB taşıma zinciri veya konveyör rayı boyunca monte edilen bu kısa tip reçine parmak, baskılı devre kartının kenarına temas eder ve dalga lehimleme işlemi boyunca kararlı kart konumlandırmasına yardımcı olur.

PCB konveyör kararlılığı, akı uygulaması, ön ısıtma, lehim dalgası teması, soğutma ve boşaltma sırasında önemlidir. Birden fazla konveyör parmağı, PCB'yi tutmak ve yönlendirmek için birlikte çalışırken, kartın alt tarafının lehimleme işlemine erişilebilir kalmasını sağlar.

Bu Kısa Reçine Parmak özellikle hasarlı, aşınmış, çatlamış, deforme olmuş, kirlenmiş veya eksik konveyör parmaklarının değiştirilmesi için uygundur. Tüm konveyör parmaklarını tutarlı konumlarda tutmak, kart sallanmasını, dengesiz desteği, taşıma direncini ve kazara PCB hareketini azaltmaya yardımcı olur.

Tamura dalga lehim ekipmanı kullanan elektronik fabrikaları için bu bileşen, konveyör onarımı ve önleyici bakım için pratik bir bakım yedek parçasıdır.

Anahtar Ürün Bilgileri

Neden - Kısa Reçine Parmaklarının Neden Değiştirilmesi Gerektiği

Bir dalga lehim konveyörü, günlük PCB üretimi boyunca tekrarlı olarak çalışır.

Her konveyör parmağı, makineden geçen devre kartlarının kenarlarına doğrudan temas eder. Çalışma sırasında parmak, ısıya, akı kalıntısına, titreşime, tekrarlı mekanik yüke ve üretim kirliliğine de maruz kalır.

Bu koşullar, parmak yüzeyini ve mekanik durumu kademeli olarak etkiler.

Aşınmanın Yaygın Nedenleri

Tek bir aşınmış parmak üretimi hemen durdurmayabilir.

Ancak, birkaç parmak farklı yüksekliklere veya temas pozisyonlarına sahipse, PCB lehimleme makinesinden geçerken dengesizleşebilir.

Bu nedenle, konveyör sorunları üretim kesintilerine dönüşmeden önce düzenli inceleme önerilir.

Çözüm - Kararlı PCB Konveyör Desteğini Geri Yükleme

Hasarlı bileşenleri doğru TAMURA Kısa Reçine Konveyör Parmağı ile değiştirmek, PCB taşıma sisteminin mekanik durumunu geri yüklemeye yardımcı olur.

Parmak, kontrollü bir PCB kenar temas noktası sağlar ve kart kararlılığını korumak için komşu parmaklarla birlikte çalışır.

Değiştirme Faydaları

• Kararlı PCB taşımayı sürdürmeye yardımcı olur.
• Tutarlı PCB kenar konumlandırmasını destekler.
• Aşınmış konveyör parmaklarından kaynaklanan hareketi azaltır.
• Dengesiz kart desteğini önlemeye yardımcı olur.
• Lehimleme bölgesinden sorunsuz hareketi destekler.
• Rutin dalga lehim bakımı için uygundur.
• Bireysel hasarlı parmakların değiştirilmesine olanak tanır.
• Konveyörle ilgili üretim duruş süresini azaltmaya yardımcı olur.

Sürekli dalga lehim hatları işleten fabrikalar için, yedek parmakları stokta bulundurmak bakımı daha hızlı ve daha öngörülebilir hale getirebilir.

Özellikler

Uygulama

Bu TAMURA Kısa Reçine Parmağı uyumlu Tamura dalga lehim konveyör montajlarında PCB taşımacılığı için tasarlanmıştır.

Dalga lehimleme, delikli bileşen montajı ve kartların birkaç kontrollü işlem bölümünden sürekli olarak hareket etmesi gereken karma teknoloji PCB'leri için yaygın olarak kullanılır.

Tipik Uygulamalar

Tipik Sektörler

• Otomotiv elektroniği.
• Endüstriyel kontrol elektroniği.
• Tüketici elektroniği.
• Güç kaynağı üretimi.
• İletişim ekipmanları.
• Ev aletleri elektroniği.
• LED ve aydınlatma ürünleri.
• EMS sözleşmeli üretim.
• Elektronik ekipman montajı.

Parmak, dalga lehim makinesinin dış görünüşüne göre değil, gerçek konveyör konfigürasyonuna göre seçilmelidir.

Nasıl Çalışır

Konveyör sistemi, PCB'leri kontrollü bir hız ve konumda dalga lehimleme makinesinden geçirir.

Bu Kısa Reçine Konveyör Parmağı PCB kenarı boyunca fiziksel destek noktalarından biri olarak işlev görür.

1. PCB Yükleme

Devre kartı, yukarı akış ekipmanından veya makine yükleme bölümünden dalga lehim konveyörüne girer.

Konveyör üzerine monte edilmiş reçine parmakları, PCB kenarlarına temas eder ve destekler.

2. PCB Konumlandırma

Birden fazla konveyör parmağı, tutarlı bir kart konumu sağlamak için birlikte çalışır.

Doğru parmak hizalaması, gereksiz PCB hareketini azaltmaya yardımcı olur.

3. Akı Uygulaması

PCB, akı bölümünden geçer.

Parmaklar, PCB'nin alt tarafını işlem için erişilebilir tutarken kenarları destekler.

4. Ön Isıtma

Konveyör, PCB'yi ön ısıtma bölgesinden geçirir.

Tutarlı kart desteği, bu termal bölümden sorunsuz hareketi sürdürmeye yardımcı olur.

5. Dalga Lehimleme

PCB, lehim dalgasının üzerinden geçer.

Kartın aşırı sallanma veya beklenmedik yerinden oynama olmadan lehimleme bölgesinden geçmesi gerektiğinden, kararlı konveyör konumlandırması önemlidir.

6. Soğutma ve Boşaltma

Lehimlemeden sonra, kart soğutma bölümünden geçerek boşaltma bölümüne doğru devam eder.

Konveyör parmakları, kart makineden çıkana kadar PCB'yi desteklemeye devam eder.

Kısa Parmak Tasarımının Neden Önemli Olduğu

Dalga lehimleme makineleri, ray ve zincir konfigürasyonlarına bağlı olarak farklı konveyör parmak geometrileri kullanabilir.

Bu nedenle, bir Kısa Reçine Parmak daha uzun konveyör parmaklarıyla değiştirilebilir olduğu varsayılmak yerine belirli bir yapısal tip olarak ele alınmalıdır.

Farklı parmak tasarımları şunlarda farklılık gösterebilir:

• Genel uzunluk.
• PCB temas konumu.
• Montaj yapısı.
• Parmak profili.
• Kurulum yönü.
• Konveyör zinciri bağlantısı.
• Kart kenarı kavrama geometrisi.

Bu nedenle, sipariş vermeden önce mevcut konveyör parmağı, değiştirilecek parmakla karşılaştırılmalıdır.

Doğru yapısal tipin kullanılması, uygun konveyör boşluğunu ve PCB desteğini korumaya yardımcı olur.

Aşınmış Konveyör Parmaklarının Neden Olduğu Sorunlar

Reçine parmak mekanik bir bileşen olsa da, durumu PCB taşımacılığını doğrudan etkileyebilir.

Tipik Uyarı İşaretleri

• PCB konveyörden geçerken sallanır.
• Kart kenarları eşit şekilde desteklenmez.
• PCB konumu taşıma sırasında değişir.
• Bir parmak, komşu parmaklardan farklı bir konumda durur.
• Reçine gövdesinde görünür çatlaklar oluşur.
• Parmak yüzeyi ağır şekilde kirlenir.
• Konveyör olağandışı mekanik gürültü üretir.
• PCB yükleme veya boşaltma sırasında takılır.
• Parmak montajı gevşer.
• Kart yüksekliği tutarsız hale gelir.

Bu belirtiler ortaya çıktığında, teknisyenler sadece parmağı değil, aynı zamanda konveyör zincirini, ray hizalamasını ve komşu bileşenleri de incelemelidir.

Reçine Parmak Bakım Avantajları

Reçine parmaklar, dalga lehim konveyörü içinde değiştirilebilir bir PCB temas bileşeni sağlar.

Bu, teknisyenlerin tüm taşıma mekanizmasını değiştirmek yerine bireysel aşınmış bileşenleri değiştirmesine olanak tanır.

Bakım Özellikleri

Gerçek hizmet ömrü, makine çalışma saatlerine, sıcaklığa, akı koşullarına, PCB özelliklerine, temizleme sıklığına ve konveyör hizalamasına bağlıdır.

Doğru TAMURA Kısa Reçine Parmağı Nasıl Seçilir

Adım 1 - TAMURA Uygulamasını Onaylayın

Konveyör parmağının bir Tamura dalga lehim makinesi kullandığından emin olun.

Adım 2 - Kısa Tipi Onaylayın

Mevcut parçanın aynı kısa parmak konfigürasyonunu kullandığından emin olun.

Uzun veya farklı şekilli bir parmağı otomatik olarak kısa versiyonla değiştirmeyin.

Adım 3 - Reçine Malzemesini Onaylayın

Gerekli değişimin bir:

Reçine Konveyör Parmağı

olduğunu kontrol edin. Dalga lehim sistemleri, konveyör tasarımına bağlı olarak titanyum veya başka parmak malzemeleri de kullanabilir, bu nedenle sipariş vermeden önce malzeme ve yapısal tip doğrulanmalıdır.

Adım 4 - Fiziksel Yapıyı Karşılaştırın

Mevcut parmağı şunlar için kontrol edin:

• Genel şekil.
• Parmak uzunluğu.
• Montaj profili.
• PCB temas konumu.
• Kurulum yönü.
• Konveyör zincirine bağlantı.

Adım 5 - Onay İçin Fotoğraf Sağlayın

Parça numarası mevcut değilse, şunları gösteren fotoğraflar sağlayın:

• Tam mevcut parmak.
• Önden görünüm.
• Yandan görünüm.
• Montaj bölümü.
• Konveyör üzerine monte edilmiş parmak.
• Bitişik konveyör bileşenleri.

Kesin tanımlama gerektiğinde fiziksel bir örnek veya boyutlu çizim de faydalı olabilir.

Kurulum Önerileri

Konveyör parmağını değiştirmeden önce, ekipman bakım prosedürüne göre makineyi durdurun.

Servis yapmadan önce konveyör ve ısıtılmış işlem bölümlerinin güvenli durumda olduğundan emin olun.

İnceleme Kontrol Listesi

Değiştirme sonrasında, yeni kısa reçine parmağını bitişik parmaklarla karşılaştırın.

Yeni bileşen, ilgisiz mekanik parçalara temas etmeden serbestçe çalışmalıdır.

Makineyi normal üretime döndürmeden önce PCB taşımacılığını test edin.

Önleyici Bakım Önerileri

Düzenli bakım, konveyör parmak bozulmasını kart taşımacılığını etkilemeden önce tespit etmeye yardımcı olur.

Önerilen uygulamalar şunları içerir:

• Parmakları çatlaklar ve aşırı aşınma açısından inceleyin.
• Birikmiş akı kalıntısını temizleyin.
• Bitişik parmak konumlarını karşılaştırın.
• Konveyör zinciri hareketini inceleyin.
• Rayın doğru hizalama için kontrol edin.
• Montaj noktalarının gevşekliğini inceleyin.
• Üretim sırasında PCB hareketini gözlemleyin.
• Hasarlı parmakları derhal değiştirin.

Bir parmak uzun hizmet nedeniyle arızalandıysa, aynı zamanda komşu parmakları da inceleyin, çünkü benzer çalışma koşulları yaşamış olabilirler.

Kısa Reçine Parmak vs. Diğer Konveyör Parmakları

Her dalga lehim konveyör parmağı değiştirilebilir değildir.

Sadece malzeme uyumluluğu belirlemek için yeterli değildir.

Bu parmak profili, montaj yapısı, PCB temas geometrisi ve konveyör konfigürasyonu satın almadan önce hepsi kontrol edilmelidir.

Neden Kısa Reçine Parmakları Stokta Bulundurulmalı

Dalga lehim konveyörleri birden fazla parmak içerir ve bireysel parçalar üretim veya bakım sırasında hasar görebilir.

Uygun yedek parmakları bulundurmak birkaç avantaj sağlar:

• Hasar oluştuğunda daha hızlı değiştirme.
• Daha az acil kaynak bulma.
• Daha kolay önleyici bakım.
• Uzatılmış makine duruşu riski azalır.
• Planlanmış duruşlar sırasında uygun bakım.
• Yüksek hacimli PCB üretimi için daha iyi hazırlık.

Birden fazla dalga lehim hattı işleten fabrikalar için, farklı parmak tiplerini ayrı ayrı etiketlemek yanlış kurulumu önlemeye yardımcı olabilir.

SSS

1. TAMURA Kısa Reçine Parmağı ne için kullanılır?

Uyumlu Tamura dalga lehim makinesi konveyör sistemlerinde, kartlar akı, ön ısıtma, dalga lehimleme, soğutma ve boşaltma işlemlerinden geçerken PCB kenarlarını desteklemek ve yönlendirmek için kullanılır.

2. Bu parmak reçineden mi yapılmış?

Evet. Bu ürün Kısa Reçine Konveyör Parmağı olarak belirtilmiştir. Dalga lehim sistemleri titanyum veya başka parmak malzemeleri de kullanabilir, bu nedenle sipariş vermeden önce malzeme ve yapısal tip doğrulanmalıdır.

3. Kısa bir reçine parmak herhangi bir Tamura konveyör parmağını değiştirebilir mi?

Hayır. Farklı Tamura konveyör konfigürasyonları farklı parmak şekilleri ve montaj yapıları kullanabilir. Kısa reçine tipi, mevcut bileşen, konveyör montajı, fotoğraf, örnek veya boyut bilgileriyle eşleştirilmelidir.

4. Konveyör parmağı ne zaman değiştirilmelidir?

Parmak çatlak, deforme, aşınmış, gevşek, ağır kirlenmiş veya PCB kenarını tutarlı bir şekilde destekleyemediğinde değiştirin. Aynı zamanda komşu parmakları ve konveyör bileşenlerini inceleyin.

5. Teklif için ne kadar bilgi gereklidir?

Lütfen Tamura makine bilgileri, kısa reçine parmak gereksinimi, miktar, mevcut parmak fotoğrafları ve boyutlar veya örnek bilgileri mevcut olduğunda sağlayın. Bu, teklif vermeden önce doğru değişimi doğrulamaya yardımcı olur.
