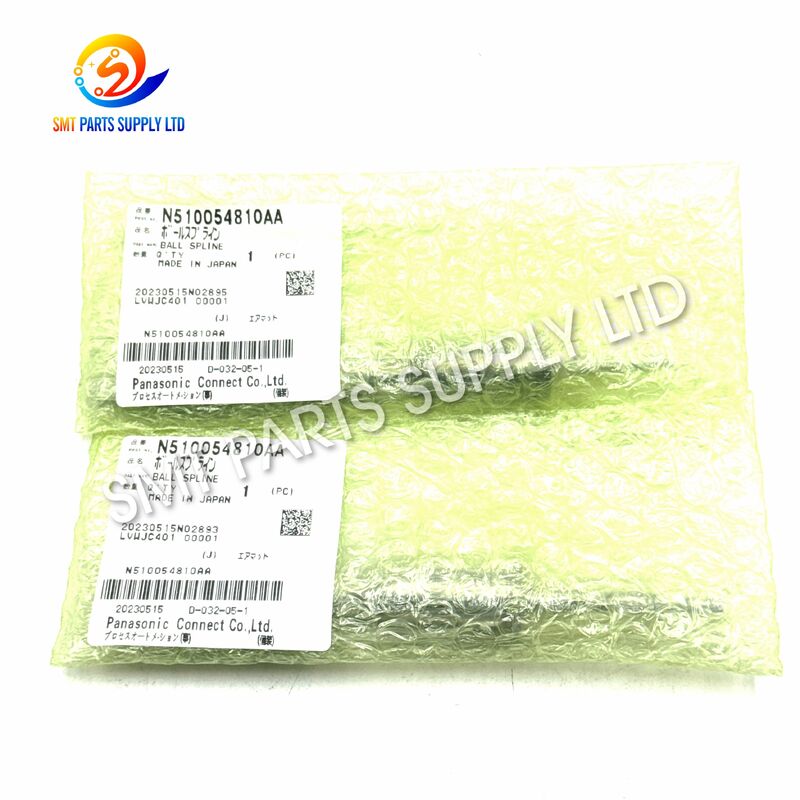

CM402 CM602 için Panasonic N510054810AA H8 Bilyalı Spline

BuPanasonic N510054810AA N510002505AA H8 Baş Topu Slineuyumlu olarak tasarlanmış bir hassas mekanik yönlendirme bileşeniCM402 ve CM602 SMT toplama ve yerleştirme makinesinin H8 kafa kümeleriBirincil işlevi, istenmeyen radyal veya rotasyon oyununu sınırlamaya yardımcı olmakla birlikte, yerleştirme başının içindeki pürüzsüz ve doğru bir şekilde kontrol edilen doğrusal hareketi yönlendirmektir.

Yüksek hızlı SMT üretimi sırasında, yerleştirme başı sürekli alım, aktarım, konumlandırma ve montaj döngüleri gerçekleştirir.Bu nedenle, sabit mekanik yönlendirme, tutarlı kafa hareketini sürdürmek için gereklidir.. yıpranmış, kirlenmiş, hasarlı veya gevşek bir top spline, anormal hareket direnci, mekanik titreşim, kafa boşluğu veya konumlandırma istikrarsızlığına katkıda bulunabilir.

Bu H8 Baş Top Sline, makine bakımı, yerleştirme başının yeniden inşa edilmesi, önleyici bakım ve yıpranmış mekanik hareket bileşenlerinin değiştirilmesi için uygundur.Alıcılar mevcut parça numarasını onaylamalı., H8 baş konfigürasyonu ve sipariş vermeden önce makine modeli.

H8 yerleştirme başlığı, tekrarlanan hızlanma, yavaşlama, dikey hareket ve mekanik yüklemeler altında sürekli çalışır.top spline yavaş yavaş aşınma yaşayabilir.

1. Uzun süreli mekanik aşınma

Spline ocağı ile iç yuvarlama elemanları arasındaki tekrarlanan hareket, orijinal mekanik boşluğu kademeli olarak değiştirebilir.

Kullanım arttıkça, baş mekanizması anormal bir gevşeme veya tutarlı olmayan hareket geliştirebilir.

2Yetersiz yağlama

Hızlı doğrusal hareketli parçalar uygun bir yağlama koşulunu gerektirir.

Yetersiz yağlama sürtünmeyi artırabilir, ek direnç yaratabilir ve spline temas yüzeylerinde aşınmayı hızlandırabilir.

3Toz ve Kirlenme

SMT üretim ortamları ince toz, yağ kalıntıları, bileşen kalıntıları veya diğer kirleticiler içerebilir.

Hareket eden bölgeye giren yabancı maddeler, yumuşak top dolaşımını ve kafa hareketini engelleyebilir.

4Yerleştirme Baş Çarpışma

Fırın çarpışması, PCB teması, besleyici müdahalesi veya kazara mekanik çarpışma, şokları baş montajı üzerinden aktarabilir.

Güçlü bir darbe, topu düzleştirmeyi etkileyebilir veya ilgili mekanik bileşenleri hasarlandırabilir.

5. Yanlış Bakım

Uygun olmayan sökme, kurulum gücü, yanlış hizalama veya baş bakımı sırasında uygun olmayan yağlama, top spline ömrünü azaltabilir.

6. Yüksek çalışma saatleri

Yüksek hacimli üretimde sürekli çalışan makineler doğal olarak çok sayıda yerleştirme döngüsü biriktirir.

Eski CM402 ve CM602 makinelerinde, mekanik baş bileşenleri, önleyici bakımın bir parçası olarak periyodik olarak denetlenmelidir.

Bu semptomlar aynı zamanda rulmanlardan, şaftlardan, motorlardan, sensörlerden, nozel tutucularından, kalibrasyondan veya diğer baş bileşenlerinden kaynaklanabilir.

Kullanılmış bir H8 Baş Topu Sline'i doğru bir şekilde eşleşen bileşenle değiştirmek, yerleştirme başının içindeki kontrol edilen mekanik hareketi geri kazanmaya yardımcı olabilir.

Tavsiye edilen bakım süreci şunları içerir:

Adım 1 Baş hareketlerini kontrol edin

H8 başının hareket eden bölümünün normal darbe boyunca sorunsuzca hareket edip etmediğini kontrol edin.

Adım 2 Mekanik açıklığı kontrol edin

Anormal yan oyun, dönme gevşekliği, titreşim veya tutarlı olmayan direniş için kontrol edin.

Adım 3: Yağlama durumunu kontrol edin

Sline ve ilgili hassas bileşenlerin uygun yağlama ile korunup korunmadığını kontrol edin.

Adım 4 Bağlı bileşenleri kontrol edin

Küre spline, diğer baş mekanizmaları ile birlikte çalışır. rulmanlar, şaftlar, tutucular, montaj bileşenleri, yaylar ve tahrik parçaları da kontrol edilmelidir.

Adım 5: Orijinal parça numarasını doğrula

Çıkarılan bileşeniN510054810AAveN510002505AASipariş vermeden önce referanslar.

Adım 6 Doğru yükle

Montaj, SMT yerleştirme başının bakımıyla ve hassas mekanik montajlarla ilgili bilgi sahibi teknisyenler tarafından yapılmalıdır.

Adım 7 Test ve Kalibrasyon

Değiştirildikten sonra, makineyi normal üretime döndürmeden önce hareket pürüzsüzlüğünü, makine kalibrasyonunu, nozel işlevini ve deneme yerleştirme performansını doğrulayın.

Seçim notu:N510054810AA ve N510002505AA orijinal monte edilmiş bileşene karşı doğrulanmalıdır.Sadece makine modeline göre birbirini değiştirebileceğini varsayma, çünkü makine revizyonları ve baş konfigürasyonları farklı olabilir..

N510054810AA / N510002505AA H8 Baş Top Sline, esas olarak yüksek hızlı SMT yerleştirme ekipmanlarının bakımı için kullanılır.

CM402 Baş bakımı

Uygun CM402 H8 yerleştirme başlarının, aşırı oyun, kaba yolculuk, kirlilik veya aşınma tespit edildiği yerlerde bakımı için uygundur.

CM602 Baş bakımı

Orijinal parça numarasını ve H8 baş özelliklerini doğruladıktan sonra uyumlu CM602 kafa konfigürasyonlarında kullanılır.

Yerleştirme Başkanı Yeniden Yapım

Profesyonel SMT servis şirketleri, hassas mekanik hareketin geri yüklenmesini gerektiren yerleştirme başlarını yeniden inşa ederken top spline'i kullanabilirler.

Önleyici Bakım

Yüksek çalışma saatleri olan makineler için, top spline denetimi planlı baş bakım programlarına dahil edilebilir.

Tipik Endüstriler

Bir top spline, istenmeyen göreceli rotasyonu ve yan hareketini kontrol ederken pürüzsüz eksenel harekete izin vermek için tasarlanmış hassas bir doğrusal hareket bileşenidir.

H8 yerleştirme baş mekanizmasının içinde, top spline hareketli bölümü tanımlanmış bir doğrusal yol boyunca yönlendirir.

İşleme Sırası

1Makine hareket komutunu gönderir.

Kontrol sistemi, bir sonraki toplama veya yerleştirme işlemi için gerekli konumu belirler.

2Baş tahrik mekanizması hareket yaratır.

Motor ve bağlantılı şanzıman bileşenleri baş mekanizmasını hareket ettirir.

3Top çizgisi hareketli bölümü yönlendirir.

Spline, kontrol edilen eksenel hareketi sürdürür ve mekanizmayı hizalandırmaya yardımcı olur.

4- Yuvarlak elemanlar sürtünmeyi azaltır.

İç küre yapısı, basit bir kaydırma kılavuzundan daha düşük dirençle tekrarlanan harekete izin verir.

5Fırın gerekli konuma ulaşır.

Istikrarlı mekanik rehberlik, tekrarlanabilir toplama ve yerleştirme hareketini destekler.

Basitleştirilmiş bir SMT işlem süreci şunlardır:

Bileşen Alım → Baş Hareketi → Tanımlama → PCB Konumu → Bileşen Yerleştirme → Baş Dönüşü

Sürekli üretim sırasında, bu döngü binlerce kez tekrarlanır.

Doğru eşleşme önemlidir çünkü hassas SMT baş bileşenleri farklı mekanik özelliklere sahipken benzer görünebilir.

1Parça numarasını onaylayın.

Mevcut bileşenin şu şekilde tanımlandığını kontrol edin:

• N510054810AA
• N510002505AA

Sadece görünüşe göre sipariş vermemek önerilir.

2Makineyi doğrulayın.

Makinenin:

• CM402
• CM602

3H8 başının konfigürasyonunu onaylayın.

Ürün uyumluH8 baş uygulamalarıDiğer yerleştirme başlığı türleri farklı spline montajlarını kullanabilir.

4. Orijinal bileşeni karşılaştırın

Kimlik belirsizse, şunları gösteren fotoğraflar gönderin:

• Tam top sarmaşımı
• Her iki şaft sonu da
• Kurulum konumu
• Mevcut işaretler
• İlgili baş montajı

5Değiştirmeden önce teşhis yapın.

6Bağlı baş parçalarını kontrol edin.

Eski bir H8 başını yeniden inşa ederken, aynı zamanda diğer aşınma bileşenlerini de incelemek önerilir.

Bu, diğer mekanik bileşenler yıpranırken sadece bir parçayı değiştirerek neden olan tekrarlanan makine durgunluğunu azaltabilir.

Doğru montaj ve bakım önemlidir çünkü toplu spline hassas mekanik bir montaj içinde çalışır.

S1: N510054810AA H8 Baş Top Sline'in ana amacı nedir?

Temel amacı uyumlu H8 yerleştirme başı montajı içinde kontrol edilen doğrusal hareketi yönlendirmektir.ve SMT bileşen alımı ve yerleştirilmesi sırasında pürüzsüz tekrar eden hareketi destekler.

S2: Bu küre spline hem CM402 hem de CM602 için uygun mu?

CM402 ve CM602 makineleri ile ilişkili uyumlu H8 başlık uygulamaları için referanslıdır.sipariş vermeden önce mevcut parça numarası ve baş konfigürasyonu onaylanmalıdır..

S3: Bir H8 Baş Topu Topu Ne Zaman Değiştirilmeli?

Denetim aşırı mekanik boşluk, kaba hareket, titreşim, anormal gürültü, kirlilik hasarı, tutarlı olmayan baş yolculuğu ortaya çıkarsa değiştirilmesi gerekebilir.veya spline ve ilgili mekanik bileşenler üzerindeki görünür aşınma.

S4: N510054810AA ve N510002505AA tam olarak aynı parça mı?

Bu uygulama için ilgili referanslar olarak kullanılabilir, ancak doğrudan değiştirilebilirlik, monte edilmiş bileşene, makine konfigürasyonuna,Değiştirmeden önce mevcut bakım dokümanları.

S5: Bir teklif için hangi bilgileri vermeliyim?

Lütfen gerekli parça numarasını, makine modelini, H8 başının türünü, miktarını, tercih edilen durumunu, teslimat ülkesini ve mevcut bileşenlerin fotoğraflarını sağlayın.Bu ayrıntılar eşleşme doğruluğunu ve teklif verimliliğini artırmaya yardımcı olur.

İhtiyaçN510054810AA / N510002505AA H8 CM402 veya CM602 için Baş Top Sline?

Lütfen bize:

• Gerekli parça numarası
• Makine modeli
• H8 baş bilgisi
• Gerekli miktar
• Tercih edilen durum
• Teslimat yeri
• Eğer mevcutsa mevcut bileşen fotoğrafları

Yardım edebiliriz.Parça kimliği, stok onayı, teklif, teslim süresi, ilgili H8 baş yedek parçaları ve uluslararası nakliye düzenlemeleri.

Mevcut mevcutluk, fiyat ve eşleşme onayını öğrenmek için sorunuzu gönderin.
