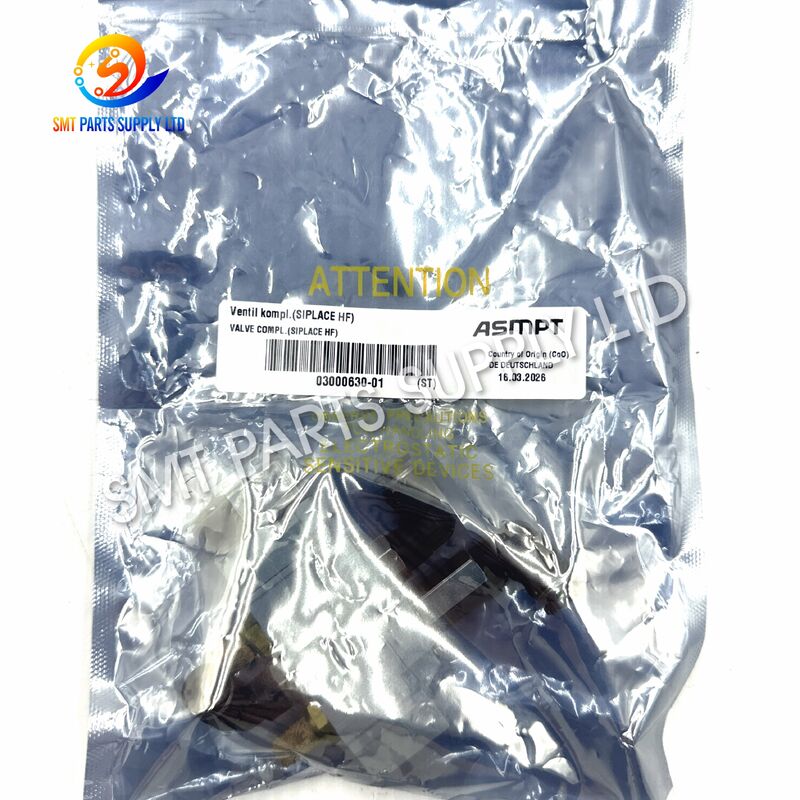

ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC Solenoid Valf Grubu

ASMPT 03000630-01 SMC SY5120-5LOU-01 solenoid valf tertibatı, uyumlu ASMPT ve SIPLACE SMT makine konfigürasyonlarında pnömatik yön kontrolü için tasarlanmıştır. Makine kontrol sisteminden gelen 24VDC elektrik komutunu kontrollü basınçlı hava anahtarlamasına dönüştürerek bağlı pnömatik mekanizmanın programlanan üretim sırasına göre uzatılmasına, geri çekilmesine, serbest bırakılmasına, kelepçelenmesine, konumlandırılmasına veya geri dönmesine olanak tanır.

SY5120 konfigürasyonu SMC SY5000 ailesine aittir ve beş bağlantı noktalı, iki konumlu, tek solenoid yapıyı kullanır. Model kodu, 24VDC standart bobini, eşleşen konnektör olmadan sağlanan L tipi fiş bağlantısını, entegre gösterge ve aşırı gerilim bastırma işlevlerini ve 1/8 inç A ve B çalışma bağlantı noktalarını tanımlar.

Bu valf SMT fabrikaları, ekipman-servis şirketleri, makine yenileyicileri, bakım departmanları ve endüstriyel yedek parça distribütörleri için uygundur. Dışarıdan benzer vanalar voltaj, port boyutu, elektrik girişi, diş, pilot tasarımı, manuel geçersiz kılma ve aksesuarlar açısından farklılık gösterebileceğinden, sipariş vermeden önce daima orijinal etiketin tamamı kontrol edilmelidir.

Bir SMT yerleştirme makinesi, tekrarlanan mekanik eylemleri tamamlamak için kararlı pnömatik kontrole bağlıdır. Her hava kontrollü hareket, doğru zamanda gerçekleşmeli ve makine programlanan sırayı sürdürmeden önce gereken konuma ulaşmalıdır.

Uzun süreli servis sonrasında valfte kirlenme, bobinde bozulma, konektör hasarı, iç sızdırmazlık aşınması, sınırlı egzoz akışı veya dengesiz makara hareketi yaşanabilir. Bu koşullar tepki hızını azaltabilir ve aralıklı makine arızalarına yol açabilir.

Resmi işletim kılavuzu, 5 μm veya daha ince filtreli bir yukarı akış hava filtresi de dahil olmak üzere temiz hava hazırlığını önerir. Aşırı drenaj uygun kurutma veya su ayırma ekipmanlarıyla kontrol edilmelidir.

Makine alarmı vananın arızalı olduğunu otomatik olarak doğrulamaz. Kontrol cihazı çıkışı, konnektör, kablo, hava kaynağı, regülatör, filtre, boru sistemi, sensör, aktüatör, egzoz susturucusu ve mekanik aksam da kontrol edilmelidir.

Yapılandırılmış bir denetim, bakım ekiplerinin asıl arızayı tespit etmesine ve gereksiz parça değişimini önlemesine yardımcı olur.

İki valf, farklı çalışma özelliklerine sahip olmalarına rağmen neredeyse aynı görünebilir.

Resmi SY5000 yapılandırma verileri, seriyi, iki konumlu tek etkinleştirmeyi, 24VDC voltajı, LO elektrik girişini, U tipi ışık ve aşırı gerilim bastırıcıyı ve 1/8 inç çalışma bağlantı noktası spesifikasyonunu tanımlar.

SY5000 ürün ailesi, donma olmadan -10°C ila 50°C arası ortam ve akışkan sıcaklığı aralığı ve 0,7 MPa'ya varan konfigürasyonlarla hava hizmeti için tasarlanmıştır.

Aşağıdaki karşılaştırma, yaygın SY5000 çalıştırma ailelerinin ayırt edilmesine yardımcı olur. Gerilim, fiş stili, bastırıcı, bağlantı noktası, diş ve seçenekler farklılık gösterebileceğinden son ekin tamamı yine de kontrol edilmelidir.

Valf düzeneği, uyumlu SMT yerleştirme makinesi sistemlerinde basınçlı hava yön kontrolü için kullanılır. Elektriksel bir komut alır ve pnömatik bir aktüatöre veya makine mekanizmasına bağlı hava yolunu kontrol eder.

Kurulu pnömatik devreye bağlı olarak valf şunları kontrol edebilir:

03000630-01 parça numarasının kesin işlevi makinenin kurulum konumundan, pnömatik diyagramdan, servis kaydından veya çıkarılan bileşenden doğrulanmalıdır.

Valfin beş ana pnömatik yolu vardır.

Bobine enerji verilmediğinde vana normal konumunda kalır. Dahili makara, basınç besleme portunu bir aktüatör portuna bağlarken karşı aktüatör portu egzoza bağlanır.

Bağlı pnömatik mekanizma bu nedenle normal makine konumunda kalır veya normal makine konumuna geri döner.

Kontrol cihazı 24VDC sağladığında:

1. Solenoid bobin bir manyetik alan üretir.
2. Pilot mekanizma durumu değiştirir.
3. Pilot basıncı ana makarayı hareket ettirir.
4. İç hava geçişleri değişir.
5. Besleme havası karşı çalışma portuna akar.
6. Diğer aktüatör bölmesindeki hava boşaltılır.
7. Bağlı mekanizma konum değiştirir.

Elektrik komutu kaldırıldığında:

1. Bobin akımı durur.
2. Manyetik alan çöker.
3. Pilot bölüm geri dönüyor.
4. Ana makara normal konumuna döner.
5. Besleme ve egzoz yolları orijinal durumlarına geri döner.
6. Aktüatör dönüş hareketini tamamlar.

Gösterge ışığı, bakım personelinin solenoidin bir elektrik komutu alıp almadığını kontrol etmesine yardımcı olur.

Dalgalanma bastırıcı, bobin kapatıldığında oluşan voltaj artışını azaltmaya yardımcı olur. U konfigürasyonu, ışık donanımlı, polar olmayan bir aşırı gerilim önleyici tip olarak tanımlanır.

Yanan bir gösterge, havanın doğru şekilde değiştiğini garanti etmez. Yetersiz hava basıncı, dahili kirlilik, tıkalı egzoz, hasarlı boru sistemi veya mekanik tıkanıklık yine de aktüatörün hareketini engelleyebilir.

Orijinal valfi çıkarmadan önce:

• Onaylanan kapatma prosedürünü kullanarak makineyi durdurun.
• Gerektiğinde elektrik gücünü kesin veya yalıtın.
• Basınçlı hava kaynağını kapatın.
• Depolanan hava basıncını serbest bırakın.
• Bağlı mekanizmaların beklenmedik şekilde hareket edemeyeceğini doğrulayın.
• Orijinal kablo ve boruların fotoğrafını çekin.
• Bağlantıyı kesmeden önce her hava tüpünü etiketleyin.
• Valf etiketinin tamamını kaydedin.
• Montaj yönünü ve montaj konumunu kontrol edin.
• Yedek bağlantı noktalarını tozdan koruyun.

Manuel geçersiz kılmanın çalıştırılması bağlı ekipmanı anında çalıştırabilir. Personel, kullanmadan önce hareketin güvenli olduğunu doğrulamalıdır. Vana değişimi sonrasında depolanan basınçlı hava kontrol edilmeli ve aktüatörün ani hareketini engelleyecek önlemler alınmalıdır.

Yapamaz:

• Yanlış bir bobin voltajı uygulayın.
• Devrede basınç varken vanayı takın.
• Egzoz portlarını bloke edin.
• Aşırı sızdırmazlık bandının vanaya girmesine izin verin.
• Devreyi kontrol etmeden A ve B tüplerini değiştirin.
• Fişi tellerinden tutarak çekin.
• Hasarlı boruları veya bağlantı parçalarını çalıştırın.
• Kilitleme manuel geçersiz kılmayı devrede bırakın.
• Bobini veya valf gövdesini değiştirin.
• Mekanizmayı test etmeden önce otomatik üretime devam edin.

Resmi kılavuz, uzun süreli sürekli enerji vermenin bobin sıcaklığını artırabileceğini ve vanayı veya yakındaki ekipmanı etkileyebileceğini belirtmektedir. Uzun süreli enerjilendirmenin kaçınılmaz olduğu durumlarda uygun ısı yönetimi dikkate alınmalıdır.

Lütfen şunları sağlayın:

1. Kurulu vananın tam fotoğrafı.
2. Valf etiketinin tamamının yakın çekim fotoğrafı.
3. 03000630-01 parça numaralı ekipmanın fotoğrafı.
4. Elektrik fişinin fotoğrafı.
5. Tüm pnömatik tüpleri gösteren bir fotoğraf.
6. Montaj konumunun fotoğrafı.
7. Mevcut olduğunda makine model plakasının bir fotoğrafı.

Bir vana yalnızca şu nedenlerden dolayı seçilmemelidir:

• Gövde rengi benzerdir.
• Fiziksel boyut aynı görünüyor.
• Modelin ilk kısmı aynı.
• Konektör şekli benzer görünüyor.
• Bağlantı parçası bağlantı noktasına vidalanabilir.
• Çevrimiçi ürün fotoğrafı, kurulu vanaya benzemektedir.

Küçük bir sonek farkı voltajı, fiş tipini, baskılayıcıyı, dişi, pilot tasarımını veya çalışma davranışını değiştirebilir.

Sevkiyat öncesinde, teklif edilen duruma ve kararlaştırılan sipariş gereksinimlerine göre aşağıdaki kontroller yapılabilir.

Gerekli donanımlar ve test prosedürleri farklılık gösterebileceğinden, sipariş onayından önce fonksiyonel test gereksinimleri üzerinde anlaşmaya varılmalıdır.

Hayır. Uyumluluk, makine konfigürasyonuna ve kurulu pnömatik devreye bağlıdır. Lütfen sipariş vermeden önce makine modelini, orijinal etiketi, parça numarasını, voltajı, fişi, bağlantı noktası düzenini, bağlantı parçalarını ve montaj konumunu onaylayın.

Model kodu 24VDC standart bobini tanımlar. Yanlış çalışmayı veya elektrik hasarını önlemek için makine çıkışı kurulumdan önce ölçülmeli ve onaylanmalıdır.

LO kodu, eşleşen konnektörü olmayan L tipi fiş girişini tanımlar. Siparişin yalnızca vana mı, ayrı bir konnektör mü, kablolar mı, bağlantı parçaları mı yoksa makineye özel komple bir montaj mı gerektirdiğini onaylayın.

Otomatik olarak değil. Diğer SY5000 modelleri farklı çalıştırma, voltaj, konektör, bağlantı noktası, dişli, pilot veya nötr konum özelliklerine sahip olabilir. Tam model ve makine kontrol gereksinimleri eşleşmelidir.

Lütfen gerekli miktarı, ekipman parça numarasını, tam vana modelini, makine modelini, şeffaf etiket fotoğraflarını, konnektör fotoğrafını, kurulum fotoğrafını, talep edilen durumu, teslimat ülkesini ve beklenen teslimat tarihini belirtin.

Stok durumu, uyumluluk onayı, teslim süresi, fiyatlandırma, paketleme ve uluslararası nakliye bilgileri için satış ekibimizle iletişime geçin.

Hızlı ve doğru bir teklif almak için lütfen şunları ekleyin:

• Ürün adı.
• Parça numarası 03000630-01.
• Valf modeli SY5120-5LOU-01.
• Makine modeli ve seri numarası.
• Gerekli miktar.
• Orijinal valfin net fotoğrafları.
• Konektör ve pnömatik bağlantı noktası fotoğrafları.
• İstenilen ürün durumu.
• Teslimat ülkesi.
• Gerekli teslimat tarihi.

Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer uluslararası pazarlardaki SMT fabrikalarından, ekipman bakım şirketlerinden, makine yenileyicilerinden, endüstriyel distribütörlerden ve elektronik üreticilerinden gelen soruları memnuniyetle karşılıyoruz.
