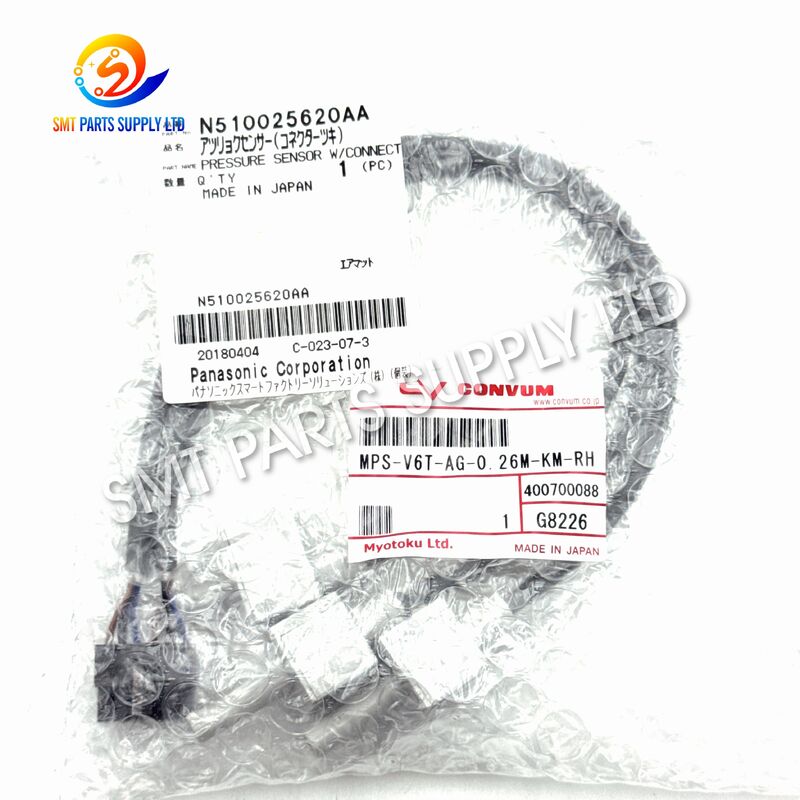

CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 Basınç Sensörü N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 Basınç Sensörü N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH, Panasonic DT401 ekipmanının pnömatik izleme sisteminde kullanılan kompakt bir vakum basınç sensörü tertibatıdır. N510025620AA ve KXF0DQXAA00 makine parça numaraları ile çapraz referanslıdır ve makineye özel bir kablo ve konektör konfigürasyonuyla birlikte sağlanır.

Sensör, bağlı pnömatik devre içindeki vakum basıncını izler ve ekipman kontrol sistemine bir elektrik sinyali iletir. Bu geri bildirim, makinenin çalışma sırasında gerekli vakum koşulunun sağlanıp sağlanmadığını belirlemesine yardımcı olur.

Standart MPS-V6T platformu 6 mm'lik bir tüp bağlantısı kullanır ve 0 ila −30 inHg vakum aralığına aittir. Kompakt gövdesi, hızlı tepkisi ve düşük kurulum alanı gereksinimi, onu otomatik elektronik üretim ekipmanları için uygun kılar.

Doğru değiştirme için müşterilerin sipariş vermeden önce tam model ekini, makine modelini, konektör şeklini, kablo uzunluğunu, pnömatik bağlantı noktasını, kablolama düzenini ve orijinal sensör fotoğraflarını onaylaması gerekir.

Tam model numarası her zaman teklif talebine dahil edilmelidir. Yalnızca MPS-V6T sensör gövdesi sipariş etmek, farklı bir çıkış devresi, konnektör tipi, kablo konfigürasyonu veya kurulum düzeni alınmasıyla sonuçlanabilir.

Sensör tertibatının tamamı üç önemli referans kullanılarak tanımlanabilir:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

Üç referansın tamamının kullanılması, satın alma ekiplerinin ve bakım mühendislerinin benzer görünümlü ancak elektriksel açıdan uyumsuz bir sensör alma riskini azaltmalarına yardımcı olur.

MPS-6 serisi, kurulum alanının sınırlı olduğu uygulamalar için tasarlanmıştır. Kompakt yapısı, geniş bir montaj alanı gerektirmeden pnömatik kontrol alanlarına sığmasını sağlar.

Standart MPS-6 ailesinin referans yanıt süresi 1 milisaniyenin altındadır. Hızlı sinyal yanıtı, otomatik ekipmanın gereksiz kontrol gecikmeleri olmadan vakum basıncındaki değişiklikleri tespit etmesine yardımcı olur.

V6T konfigürasyonu 6 mm'lik bir tüp bağlantısı kullanır. Bu tasarım, boru boyutu ve montaj yönü orijinal bileşenle eşleştiğinde ilgili pnömatik boru sistemine kolay entegrasyon sağlar.

AG-0.26M-KM-RH son eki, yalnızca standart bir katalog sensöründen ziyade özelleştirilmiş bir makine aksamını tanımlar. Bu nedenle satın almadan önce kablo uzunluğu, konnektör, kablo düzeni ve kablo çıkış yönü kontrol edilmelidir.

Sensör şu amaçlarla satın alınabilir:

• Acil makine onarımı.
• Önleyici bakım.
• Ekipman yenilemesi.
• Üretim hattı yedek envanteri.
• Kullanılmış ekipman restorasyonu.
• Bakım hizmeti projeleri.
• Uluslararası SMT yedek parça tedariği.

Bir vakum basınç sensörü, makine üretim döngüleri sırasında tekrar tekrar çalışır. Uzun süreli çalışma, çevre koşulları, kablo hareketi, kirlenme ve pnömatik sistem sorunları performansını kademeli olarak etkileyebilir.

Dahili algılama elemanları ve elektronik bileşenler, uzun süreli çalışma sonrasında performans değişiklikleri yaşayabilir. Sensör sinyali kararsız hale gelebilir, gecikebilir veya gerçek vakum durumuyla tutarsız hale gelebilir.

Tekrarlanan titreşim, çekme, keskin bükülme veya hareketli makine parçalarıyla temas, kabloya zarar verebilir. Dış yalıtım normal görünse bile iç iletkenler kesintili hale gelebilir.

Gevşek bir konnektör, kirli terminal, bükülmüş pim, hasarlı kilitleme tırnağı veya zayıf elektrik teması, sensör sinyalini kesintiye uğratabilir ve aralıklı makine alarmlarına neden olabilir.

Pnömatik tüpe giren toz, yağ buharı, akı kalıntısı, nem veya diğer kirletici maddeler sensör tepkisini etkileyebilir veya basınç yolunu tıkayabilir.

Çatlak boru sistemi, gevşek bağlantı parçaları, yanlış yerleştirilmiş boru sistemi veya hasarlı bağlantılar, vakum seviyesinin gerekli çalışma koşuluna ulaşmasını engelleyebilir.

Standart bir MPS-V6T modeli aynı genel muhafazaya ancak farklı bir çıkış devresine sahip olabilir. Doğrulama yapılmadan bir PNP, NPN, analog veya farklı kablolu sensör takılması yanlış sinyal üretebilir.

Kararsız besleme voltajı, yanlış polarite, voltaj dalgalanmaları, hasarlı makine kabloları veya giriş kartı sorunu, sensör arızasına benzer belirtilere neden olabilir.

Tanı testi orijinal sensörün arızalı olduğunu doğruladığında, sensörü doğru şekilde eşleşen bir MPS-V6T-AG-0,26M-KM-RH sensör tertibatıyla değiştirin.

Eski sensörü çıkarmadan önce şunları kaydedin:

• Komple sensör modeli.
• Makine parça numarası.
• Ekipman modeli.
• Ekipman seri numarası.
• Sensör montaj konumu.
• Konektör yönelimi.
• Kablo yönlendirme.
• Tüp boyutu ve yönü.

Aşağıdakilerin net fotoğraflarını çekin:

• Eksiksiz sensör.
• Ürün etiketi.
• Konektörün ön tarafı.
• Konektör tarafı.
• Kablo.
• Pnömatik bağlantı.
• Kurulum konumu.

Makine daha önce onarılmış, değiştirilmiş veya yenilenmişse fotoğraflar özellikle önemlidir.

Boruyu, bağlantı parçasını, filtreyi, valfi, vakum jeneratörünü ve çevresindeki pnömatik bileşenleri kontrol edin. Yeni bir sensör, sızıntı yapan veya tıkanmış bir pnömatik devreyi düzeltemez.

Yedek sensörün eşleştiğini doğrulayın:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• Uygun olduğu yerde KXF0DQXAA00.
• Orijinal konektör şekli.
• Orijinal kablo düzeni.
• Orijinal pnömatik bağlantı noktası.
• Orijinal montaj yönü.

Kurulumdan sonra, makine bakım prosedürüne göre gücü ve pnömatik basıncı yeniden sağlayın. Makine diyagnostik arayüzü aracılığıyla sensör sinyalini doğrulayın ve kontrollü bir çalışma testi gerçekleştirin.

Aşağıdaki tablo, bilinen makineye özel tanımlamayı standart MPS-6 ailesi referans verileriyle birleştirir. AG-0.26M-KM-RH versiyonu özelleştirilmiş bir grup olduğundan, tam kablolama, konnektör pin yapısı ve çıkış düzenlemesi kurulumdan önce onaylanmalıdır.

PC, NC, AC ve özelleştirilmiş AG versiyonları otomatik olarak değiştirilebilir olarak değerlendirilmemelidir. Standart seri PNP, NPN ve analog çıkış konfigürasyonlarıyla mevcuttur; AG-0.26M-KM-RH düzeneği ise makineye özel bir kablo demeti düzenlemesi içerir.

N510025620AA'nın birincil uygulaması, DT401 ekipmanında kullanılan vakum veya pnömatik izleme sistemidir. Sensör, vakum basıncındaki bir değişikliği algılar ve makine kontrol sistemine karşılık gelen geri bildirimi sağlar.

Sensör, bakım departmanlarının dengesiz, hasarlı, kirlenmiş veya elektriksel açıdan arızalı bir basınç sensörünü değiştirmesi için uygundur.

Arızalı bir sensör tekrarlanan vakum alarmlarına veya beklenmeyen makine durmalarına neden olduğunda, doğrulanmış bir yedek tertibat, onarım süresini kısaltmaya yardımcı olabilir.

Kullanılmış ekipman satıcıları ve makine tamircileri, ekipmanın incelenmesi, restorasyonu veya pnömatik sistemin yenilenmesi sırasında sensörü kurabilir.

Kritik üretim ekipmanlarını çalıştıran fabrikalar, acil onarımları desteklemek için yedek parça envanterinde doğrulanmış bir basınç sensörü bulundurabilir.

Kompakt boyut, sensörün diğer SMT makine parçalarıyla birlikte gönderilmesine olanak tanıyarak denizaşırı fabrikaların bakım siparişlerini birleştirmesine yardımcı olur.

Sensör, pnömatik tüp bağlantısı aracılığıyla ekipmanın vakum devresine bağlanır. Vakum basıncı sensör portuna girer ve dahili algılama elemanına etki eder.

Dahili elektronikler basınç durumunu elektrik çıkışına dönüştürür. Bu sinyal, özelleştirilmiş kablo ve konektör aracılığıyla makine kontrol sistemine gider.

Tipik bir çalışma sırası şunları içerir:

1. Makine vakumla ilgili bir işlemi başlatır.
2. Bağlı pnömatik devreden hava çıkarılır.
3. Vakum basıncı 6 mm'lik tüp aracılığıyla sensöre ulaşır.
4. Dahili algılama elemanı basınç değişimini algılar.
5. Sensör, tespit edilen durumu elektrik sinyaline dönüştürür.
6. Sinyal makineye özel kablodan geçer.
7. Ekipman kontrol sistemi sinyali alır.
8. Makine sinyali programlanan çalışma koşuluyla karşılaştırır.
9. Gerekli koşul sağlandığında makine çalışmaya devam eder.
10. Beklenen durum algılanmadığında makine bir alarm görüntüleyebilir.

Sensör basınç izleme amaçlıdır. Makine kazalarını önlemek için tek güvenlik cihazı olarak kullanılmamalıdır. Makine güvenliği ve kontrol sisteminin tamamı çalışır durumda kalmalıdır.

Gerekli modelin tamamı:

MPS-V6T-AG-0.26M-KM-RH

Sorguyu MPS-V6T olarak kısaltmayın çünkü standart MPS-V6T modelleri farklı çıkış devreleri ve elektrik bağlantılarıyla mevcuttur.

Birincil makine parça numarası:

N510025620AA

İlgili çapraz referans:

KXF0DQXAA00

Her iki referans da müşterinin makine kayıtlarında göründüğünde sorgulamaya dahil edilmelidir.

DT401 ekipmanı için sensörün gerekli olduğunu belirtin. Mümkün olduğunda tam ekipman modelini ve seri numarasını ekleyin.

Orijinal sensör etiketinin net bir fotoğrafını sağlayın. Özelleştirilmiş montajı kontrol etmek için son ekin tamamı gereklidir.

Kontrol etmek:

• Konektör gövde şekli.
• Terminal sayısı.
• Anahtarlama konumu.
• Kilitleme yapısı.
• Kablo çıkış yönü.
• Makine tarafı bağlantısı.

Yaklaşık kablo uzunluğunu, yönlendirme yönünü, yalıtım durumunu ve kurulum konumunu doğrulayın.

Orijinal sistemin doğru 6 mm'lik tüp düzenlemesini kullandığını doğrulayın. Tüp aşırı kuvvet uygulanmadan güvenli bir şekilde oturmalıdır.

Yalnızca basınç aralığına göre yedek parça seçmeyin. PNP, NPN, analog ve özelleştirilmiş çıkış konfigürasyonları otomatik olarak değiştirilemediği için makine kablolamasını doğrulayın.

Gereksinimin aşağıdakiler için olup olmadığını belirtin:

• Orijinal yeni.
• Yeni eski stok.
• Kullanılarak test edildi.
• Ekonomik değiştirme seçeneği.
• Acil acil stok.

Kullanılabilirlik mevcut envantere bağlıdır.

Gerekli olan tam miktarı ve siparişin acil onarım için mi, önleyici envanter için mi yoksa birden fazla üretim hattı için mi olduğunu belirtin.

Kurulum, otomatik elektronik üretim ekipmanlarına aşina eğitimli bakım personeli tarafından tamamlanmalıdır.

• Ekipmanı güvenli bir şekilde durdurun.
• Elektrik gücünü kesin.
• Kalan pnömatik basıncı serbest bırakın.
• Orijinal sensör konumunu kaydedin.
• Kablo ve borunun fotoğrafını çekin.
• Değiştirme modelini onaylayın.
• Konektörü ve tüp bağlantısını kontrol edin.

• Kabloyu çekmeden elektrik konnektörünü ayırın.
• Pnömatik tüpü dikkatlice serbest bırakın.
• Montaj donanımını çıkarın.
• Eski tüpü çatlama veya kirlenme açısından inceleyin.
• Konektörü bükülmüş veya hasarlı terminaller açısından inceleyin.
• Kablonun hareketli bileşenlere sürtünüp sürtünmediğini kontrol edin.

• Sensörü orijinal yönünde takın.
• Pnömatik tüpü tamamen bağlayın.
• Borunun aşırı bükülmesinden kaçının.
• Kabloyu hareketli parçalardan uzağa yönlendirin.
• Fişi güvenli bir şekilde bağlayın.
• Konektör kilidinin devrede olduğunu doğrulayın.
• Sensörü orijinal montaj yöntemini kullanarak sabitleyin.

• Pnömatik basıncı geri yükleyin.
• Boru bağlantısını sızıntı açısından kontrol edin.
• Makine gücünü geri yükleyin.
• Makine teşhis ekranını açın.
• Sensör girişinin tanındığını doğrulayın.
• Vakumu birkaç kez uygulayıp bırakın.
• Kararlı ve tekrarlanabilir sinyal değişikliklerini kontrol edin.
• Makineyi kontrollü bir hızda çalıştırın.
• Tam çalıştırmadan önce bir üretim testini tamamlayın.

Sensör portuna sert bir nesne sokmayın. Sensöre sıvı temizleyici, yağ veya aşırı hava basıncı sokmayın.

Sensörü kurulumdan önce korumak için:

• Temiz ve kuru bir yerde saklayın.
• Koruyucu antistatik ambalajın içinde saklayın.
• Pnömatik portu tozdan koruyun.
• Sensörün üzerine ağır ürünler koymayın.
• Kabloyu keskin bir şekilde bükmeyin.
• Konektörü kapalı tutun.
• Aşırı nemden kaçının.
• Darbe ve titreşimden kaçının.
• Yeni ve kullanılmış envanteri ayırın.
• Açık bir parça numarası etiketi yapıştırın.
• Denetim bilgilerini kaydedin.
• Taşıma için darbeye dayanıklı ambalaj kullanın.

MPS-V6T-AG-0.26M-KM-RH işaretinin tamamı müşterinin talebiyle karşılaştırılmalıdır.

N510025620AA ve KXF0DQXAA00, satın alma gereksinimine göre kontrol edilmelidir.

Muhafaza, pnömatik bağlantı noktası, montaj alanı, kablo, etiket ve konektör gözle görülür hasar açısından incelenmelidir.

Konektör şekli, terminal konumu, kilitleme yapısı ve kablo yönü orijinal bileşenle karşılaştırılmalıdır.

Sensör gövdesi, tüp bağlantısı, kablo ve konnektör uluslararası taşıma sırasında darbelere karşı korunmalıdır.

Kompakt muhafazayı ve elektrik bağlantısını korumak için her basınç sensörü ayrı ayrı paketlenmelidir.

Uluslararası teslimat, ekspres kurye, hava taşımacılığı, deniz taşımacılığı veya diğer SMT makine parçalarıyla birlikte nakliye yoluyla düzenlenebilir.

Teslimat süresi stok durumuna, sipariş miktarına, ürün durumuna, inceleme gerekliliklerine, varış noktasına ve taşıma yöntemine bağlıdır.

• Tam MPS-V6T-AG-0.26M-KM-RH modeli tanımlaması.
• N510025620AA ve KXF0DQXAA00 ile çapraz referans.
• DT401 uygulama referansı.
• Kompakt vakum basıncı izleme tasarımı.
• 6 mm pnömatik tüp konfigürasyonu.
• Hızlı yanıt veren MPS-6 sensör platformu.
• Makineye özel kablo ve konnektör düzenlemesi.
• Acil bakıma uygundur.
• Planlanan yedek envanter için uygundur.
• Ekipman yenilemeye uygundur.
• Tek parça sorularınızı bekliyoruz.
• Çok parçalı SMT yedek parça siparişleri birleştirilebilir.
• Stok fotoğrafları sevkıyattan önce kontrol edilebilir.
• Uluslararası koruyucu ambalaj mevcuttur.
• Sipariş vermeden önce teknik tanımlama desteği verilmektedir.

Evet. Her iki referans da MPS-V6T-AG-0.26M-KM-RH basınç sensörü tertibatıyla ilişkilidir. Müşteriler yine de sipariş vermeden önce etiketin, konektörün, kablonun, pnömatik bağlantının ve kurulum konumunun tamamını doğrulamalıdır.

Elektrik doğrulaması olmadan doğrudan değiştirme önerilmez. Standart AC versiyonu tanımlı bir analog çıkışa sahipken, AG-0.26M-KM-RH versiyonu özelleştirilmiş bir makine kablosu ve konnektör düzeni kullanır.

Lütfen ekipman modelini, seri numarasını, orijinal sensör etiketini, parça numarasını, konnektör fotoğraflarını, kablo fotoğraflarını, kurulum konumu fotoğraflarını, gereken miktarı ve tercih edilen ürün durumunu belirtin.

Sensör sinyalini, güç kaynağını, kabloları, konektörü, pnömatik tüpü, filtreyi, bağlantı parçasını, vakum jeneratörünü, valfi ve makine girişini kontrol edin. Vakum alarmı her zaman sensörün arızalandığı anlamına gelmez.

Acil ihtiyaçlar mevcut envantere göre kontrol edilebilir. Hızlı fiyat teklifi için lütfen tam modeli, parça numarasını, miktarı, varış ülkesini ve gerekli teslimat tarihini belirtin.

Stok durumu, ürün durumu, teknik tanımlama, fiyat, paketleme ayrıntıları ve uluslararası teslimat seçenekleri için satış ekibimizle iletişime geçin.

Daha hızlı doğrulama için lütfen şunları ekleyin:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• DT401 ekipman modeli.
• Gerekli miktar.
• Tercih edilen ürün durumu.
• Orijinal sensör fotoğrafları.
• Konektör ve kablo fotoğrafları.
• Teslimat hedefi.
• Gerekli teslimat tarihi.

CONVUM MPS-V6T-AG-0.26M-KM-RH DT401 vakum basınç sensörü aksamına ilişkin ayrıntılı bir fiyat teklifi almak için sorgunuzu bugün gönderin.
