JUKI 40107797 40046935 40046936 40046937 40075460 SMT Konveyör Bantları

JUKI 40107797 40046935 40046936 40046937 40075460 SMT Konveyör Bantları

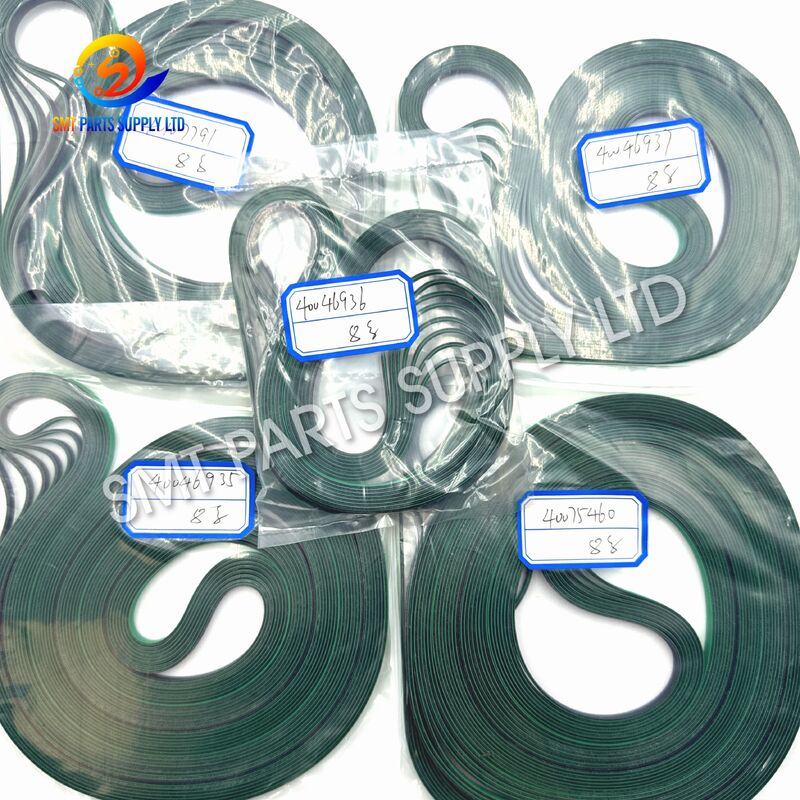

JUKI 40107797, 40046935, 40046936, 40046937 ve 40075460 SMT konveyör bantları, uyumlu yüzey montaj yerleştirme ekipmanlarındaki PCB transfer bölümleri için tasarlanmıştır. Bu bantlar, sürekli SMT üretimi sırasında kararlı kart yükleme, dahili taşıma, konumlandırma ve boşaltmayı destekler.

Ürün grubu, tek bir evrensel bant yerine farklı bant pozisyonları ve konfigürasyonları içerir. Doğrulanmış referanslar arasında 40046935 Konveyör Bant S, 40046936 Konveyör Bant J, 40046937 Giriş/Çıkış Konveyör Bantı ve 40075460 Konveyör Bant S(E) bulunur. İlk üç referans genellikle FX-3 ve FX-3RA konveyör montajlarıyla ilişkilendirilirken, 40075460 seçili JX ve ilgili makine konfigürasyonları için genellikle S(E)250 veya S(E)350 konveyör bantı olarak listelenir. Uyumluluk her zaman makine modeli, ray spesifikasyonu, orijinal bant etiketi, bant boyutları ve kurulum pozisyonu kullanılarak doğrulanmalıdır.

Bu yedek bantlar, önleyici bakım, acil onarımlar, üretim hattı yeniden yapılanması ve yedek parça envanteri için uygundur. Daha hızlı tanımlama ve fiyat teklifi için lütfen makine modelinizi, orijinal parça numaranızı, bant fotoğrafınızı ve boyutlarınızı bize gönderin.

Halka açık yedek parça listeleri 40046935'i Konveyör Bant S, 40046936'yı Konveyör Bant J ve 40046937'yi FX-3 veya FX-3RA ekipmanları için Giriş/Çıkış Konveyör Bantı olarak tanımlar. Halka açık kataloglar ayrıca 40075460'ı Konveyör Bant S(E)250 veya S(E)350 olarak tanımlar.

SMT konveyör bantları, tekrarlanan yükleme, gerilim, sürtünme ve sıcaklık değişimleri altında sürekli çalışır. Bant basit görünse de, durumu PCB transfer kararlılığını ve makine kullanılabilirliğini doğrudan etkiler.

Bant yüzeyi zamanla pürüzsüzleşir, parlatılır, çatlar veya yerel olarak hasar görür. Sürtünmenin azalması, yükleme veya boşaltma sırasında PCB'nin kaymasına neden olabilir.

Uzun çalışma saatleri bantın uzamasına neden olabilir. Uzamış bir bant doğru gerilimi kaybedebilir ve tahrik ve kılavuz makaralar etrafında düzensiz hareket edebilir.

Yanlış izleme, hasarlı makaralar, aşırı gerilim veya hizalanmamış raylar bant kenarlarını aşındırabilir. Yırtılmış malzeme parçacıklar oluşturabilir veya yakındaki mekanizmalara müdahale edebilir.

Toz, yağlayıcı, yapışkan kalıntısı ve üretim kirliliği bant tutuşunu azaltabilir. Kirlilik ayrıca sol ve sağ konveyör rayları arasındaki düzensiz aşınmayı artırabilir.

Çok gevşek bir bant kayabilir veya zıplayabilir. Çok sıkı bir bant rulmanları, makaraları, şaftları veya konveyör motorlarını aşırı yükleyebilir.

Makaraların yolunu kontrol etmeden yeni bir bant takmak, erken bant arızasına neden olabilir. Hizalanmama, bandı bir tarafa doğru zorlayabilir ve bant kenarına zarar verebilir.

Benzer renkte ve görünüme sahip bantlar farklı uzunluk, genişlik, kalınlık, yüzey dokusu, ek yapısı veya uygulama pozisyonuna sahip olabilir. Sadece görünüme göre seçim yapmak kurulum hatasına neden olabilir.

Doğru yedek çözüm, doğru tanımlama ile başlar. Her bant, orijinal parça numarası, makine konfigürasyonu, konveyör pozisyonu ve fiziksel boyutlarla eşleşmelidir.

Tedarik sürecimiz aşağıdaki tanımlama yöntemlerini destekleyebilir:

40046935, 40046936 ve 40046937 için standart parça açıklamaları ve FX-3/FX-3RA ilişkisi, halka açık yedek parça kataloglarında belgelenmiştir. 40075460 için listeler, bandı S(E)250 veya S(E)350 olarak tanımlayabilir, bu nedenle konveyör genişliği ve makine konfigürasyonu sorguda belirtilmelidir.

40107797 için lütfen orijinal etiketin bir fotoğrafını gönderin. Halka açık listeler daha yaygın olarak JX konveyör bant grubunu JX-200 ve JX-300 makineleri için 40107791, 40107792 ve 40107793 olarak tanımlar.

Aynı makine ailesi, konveyör genişliği, ray pozisyonu, üretim versiyonu ve mekanik konfigürasyona göre farklı bantlar kullanabilir. Renk veya görünüm benzer olduğu için boyutlar yalnızca başka bir banttan kopyalanmamalıdır.

Doğru fiyat teklifi için lütfen şunları sağlayın:

1. Tam makine modeli.
2. Makine seri numarası (varsa).
3. Orijinal bant parça numarası.
4. Bant kurulum pozisyonu.
5. Bant genişliği.
6. Bant kalınlığı.
7. Bant çevresi.
8. Her iki tarafın net fotoğrafları.
9. Bant ek yerinin fotoğrafı.
10. Gerekli miktar ve tercih edilen durum.

Bu SMT konveyör bantları, kararlı, senkronize hareketin gerekli olduğu PCB taşıma montajlarında kullanılır.

• Elektronik üretim hizmet fabrikaları.
• PCB montaj tesisleri.
• Tüketici elektroniği üretim hatları.
• Otomotiv elektroniği montajı.
• Endüstriyel kontrol PCB üretimi.
• LED ve aydınlatma elektroniği üretimi.
• İletişim ekipmanı montajı.
• Tıbbi elektronik üretimi.
• SMT makine yenileme atölyeleri.
• Yedek parça distribütörleri ve bakım sağlayıcıları.

Konveyör motoru, dönme kuvvetini tahrik makarasına aktarır. Makaralar, bandı konveyör rayı boyunca hareket ettirir ve bandın sürtünme yüzeyi PCB'yi kenarlarından taşır.

Tam çalışma dizisi genellikle aşağıdaki aşamaları içerir:

Kararlı çalışma, yalnızca banttan daha fazlasına bağlıdır. Değiştirme sırasında aşağıdaki bileşenler kontrol edilmelidir:

• Tahrik makarası.
• Boş makara.
• Konveyör motoru.
• Rulmanlar.
• Kılavuz tekerlekler.
• Ray hizalaması.
• Gerdirme mekanizması.
• PCB sensörleri.
• Durdurucu mekanizma.
• Sol ve sağ konveyör senkronizasyonu.

Hasarlı bir makara veya hizalanmamış bir ray olduğunda yüksek kaliteli bir yedek bant bile hızla aşınabilir. Tüm konveyör yolunu incelemek servis ömrünü uzatmaya yardımcı olur.

Bant ambalajı, makine parça listesi, bakım kaydı veya orijinal etikette basılı numarayı kullanın.

Yalnızca makine adına güvenmeyin. Bir makine farklı pozisyonlarda birkaç konveyör bantı kullanabilir.

Bantın aşağıdaki yerlerden hangisine takıldığını doğrulayın:

• Giriş konveyörü.
• Çıkış konveyörü.
• Ana konveyör.
• S konveyör bölümü.
• J konveyör bölümü.
• S(E)250 bölümü.
• S(E)350 bölümü.
• Sol ray.
• Sağ ray.
• Dahili transfer modülü.

Örneğin, 40046935, 40046936 ve 40046937, FX-3 ve FX-3RA konveyör montajlarıyla halka açık olarak ilişkilidir. 40075460 referansı genellikle S(E)250 veya S(E)350 konveyör bantı olarak tanımlanır ve uygulama makine konfigürasyonuna göre değişir.

Bantı aşırı germeden ölçün.

Bantın şunlara sahip olup olmadığını kontrol edin:

• Pürüzsüz veya dokulu bir yüzey.
• Güçlendirilmiş kumaş katmanları.
• Görünür bir ek.
• Yönlü bir yüzey.
• Özel bir kenar profili.
• Baskı veya tanımlama işaretleri.
• Farklı iç ve dış yüzeyler.

JX serisi bantlar için güvenilir halka açık listeler genellikle 40107791, 40107792 ve 40107793'ü gösterir. Bu nedenle, 40107797, orijinal bir etiket veya fiziksel onay olmadan bir makine modeline veya bant pozisyonuna atanmamalıdır.

Tam bir sorgu, daha hızlı fiyat teklifi vermemize ve seçim hatalarını azaltmamıza yardımcı olur.

Önerilen sorgu formatı:

• Makine modeli:
• Makine seri numarası:
• Gerekli parça numarası:
• Bant pozisyonu:
• Konveyör genişliği:
• Bant boyutları:
• Orijinal veya uyumlu durum:
• Gerekli miktar:
• Teslimat ülkesi:
• Ürün fotoğrafları eklendi: Evet/Hayır

1. Makine gücünü kapatın ve izole edin.
2. Orijinal bant yönlendirmesini kaydedin.
3. Makaraların ve gerdiricilerin pozisyonlarını fotoğraflayın.
4. Yeni bant parça numarasını kontrol edin.
5. Yeni ve eski bant boyutlarını karşılaştırın.
6. Makaraların yüzeylerini temizleyin.
7. Rulmanları ve kılavuz tekerlekleri inceleyin.
8. Raydan yabancı maddeyi çıkarın.
9. İki konveyör tarafının eşleşen bir değişime ihtiyacı olup olmadığını kontrol edin.
10. Bakım kılavuzuna göre doğru aletleri hazırlayın.

• Bantı bükmekten veya keskin bir şekilde katlamaktan kaçının.
• Çalışma yüzeyini temiz tutun.
• Bantı orijinal yola göre takın.
• Bantın her makarada ortalanmış olduğunu doğrulayın.
• Dengeli gerilim uygulayın.
• Makineyi çalıştırmadan önce konveyörü manuel olarak döndürün.
• Bantın ray kenarına temas etmediğini kontrol edin.
• Sensörlerin ve kabloların orijinal pozisyonlarında kaldığını doğrulayın.

Kurulum, makine üreticisinin güvenlik prosedürlerine göre eğitimli bakım personeli tarafından tamamlanmalıdır.

Her sevkiyat, onaylanmış satın alma spesifikasyonuna göre kontrol edilebilir.

Malları aldıktan sonra şunları karşılaştırın:

• Paket etiketi.
• Parça numarası.
• Bant genişliği.
• Bant çevresi.
• Bant yüzeyi.
• Ek yeri pozisyonu.
• Kurulum yönü.
• Sipariş edilen miktar.
• Fiziksel durum.
• Çıkarılan bantla uyumluluk.

Parça numarası veya boyutları orijinal örnekten farklıysa bandı takmayın. Onay için önce tedarikçiyle iletişime geçin.

Bantlar, ciddi katlama veya sıkıştırma olmadan paketlenmelidir. Bireysel koruyucu paketleme, uluslararası nakliye sırasında kirlenmeyi, deformasyonu ve yüzey hasarını önlemeye yardımcı olur.

• Temiz ve kuru bir ortamda saklayın.
• Doğrudan güneş ışığından kaçının.
• Yüksek sıcaklıktaki ekipmanlardan uzak tutun.
• Yağ ve agresif kimyasallarla temastan kaçının.
• Bantın üzerine ağır nesneler koymayın.
• Bantı keskin bir şekilde katlamaktan kaçının.
• Orijinal tanımlama etiketini saklayın.
• Eski stokları önce kullanın.
• Depolanan bantları kurulumdan önce inceleyin.
• Parça numarası ve makine uygulaması kaydını tutun.

Hayır. Farklı konveyör pozisyonlarında kullanılan farklı bant referanslarıdır. Halka açık parça listeleri 40046935'i Konveyör Bant S, 40046936'yı Konveyör Bant J ve 40046937'yi FX-3 ve FX-3RA ekipmanları için Giriş/Çıkış Konveyör Bantı olarak tanımlar.

40075460 genellikle Konveyör Bant S(E)250 veya S(E)350 olarak tanımlanır. Halka açık listeler, bunu seçili JX-300/JX-350 ve ilgili makine konfigürasyonlarıyla ilişkilendirir. Lütfen siparişten önce konveyör genişliğini, makine modelini ve orijinal bandı doğrulayın.

Bu ürün sayfası için incelenen güvenilir halka açık çapraz referanslar tarafından onaylanmamıştır. Yaygın olarak listelenen JX serisi bant numaraları 40107791, 40107792 ve 40107793'tür. Lütfen orijinal etiketi gönderin veya 40107797'nin yazım hatası olup olmadığını doğrulayın.

Lütfen makine modelini, orijinal parça numarasını, bant pozisyonunu, genişliğini, çevresini, kalınlığını, gerekli miktarı ve eski bandın net fotoğraflarını sağlayın. 40075460 için ayrıca konveyör konfigürasyonunun S(E)250 veya S(E)350 olup olmadığını belirtin.

Tedarik durumu, bulunabilirliğe ve müşteri gereksinimlerine göre fiyatlandırılabilir. Lütfen orijinal yeni veya uyumlu yeni parçalar mı istediğinizi belirtin. Tüm uyumluluk detayları ödeme ve sevkiyattan önce doğrulanmalıdır.

Doğru SMT konveyör bandını belirlemede yardıma mı ihtiyacınız var?

Hızlı bir fiyat teklifi için aşağıdaki bilgileri bize gönderin:

• Gerekli parça numarası.
• Makine modeli.
• Konveyör pozisyonu.
• Bant boyutları.
• Orijinal bant fotoğrafları.
• Gerekli miktar.
• Hedef ülke.

JUKI 40046935, 40046936, 40046937, 40075460 ve diğer SMT konveyör bant sorguları için bizimle iletişime geçin. 40107797 referansı için, lütfen fiyat teklifinden önce doğru bandın doğrulanabilmesi için orijinal etiketi veya makine bilgilerini ekleyin.

Ticari Marka Bildirimi: JUKI model adları ve parça numaraları yalnızca uyumluluğu belirlemek için kullanılır. Satıcı, teklifte aksi belirtilmedikçe bağımsız bir SMT yedek parça tedarikçisidir.
