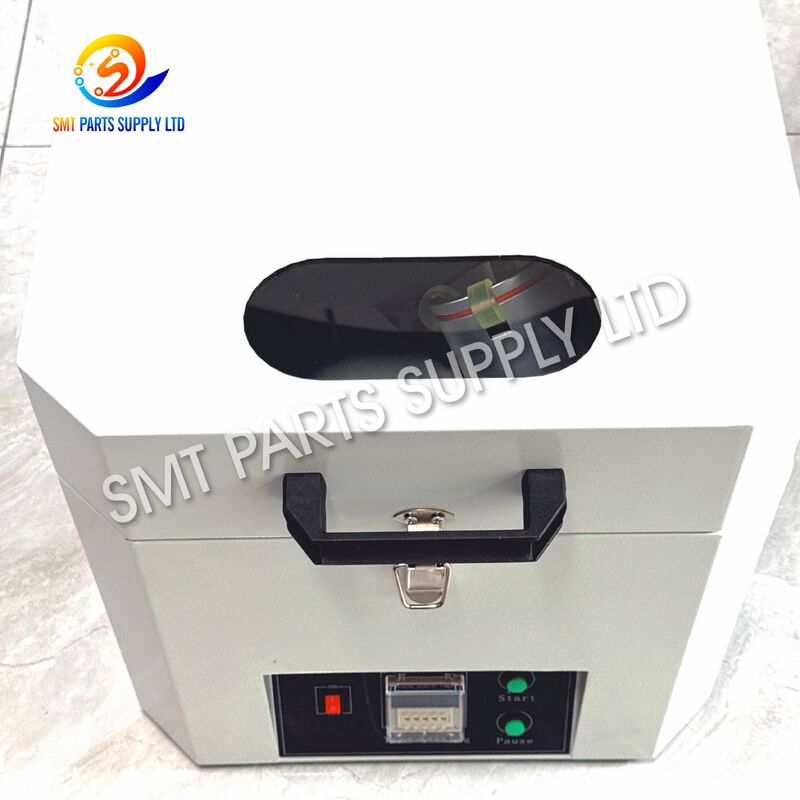

ZD-400 SMT hatları için 1000 RPM ile Tam Otomatik Çift Kutulu Lehimleme Pasta Karıştırıcısı

ZD-400 Tam Otomatik Çift Kutulu Lehim Pastası Karıştırıcı (SMT Hatları İçin)

ZD-400 tam otomatik lehim pastası karıştırıcı, yüzey montaj teknolojisi üretiminde şablon baskı işleminden önce lehim pastasının kontrollü hazırlanması için tasarlanmıştır. Devrim ve dönüşü birleştiren bir karıştırma yöntemi kullanan makine, operatörlerin lehim pastası kutusunu açmasına gerek kalmadan kapalı bir kap içinde lehim parçacıklarını ve akı maddesini eşit şekilde yeniden dağıtmaya yardımcı olur.

Standart fikstür, yaygın olarak kullanılan iki adet 500 g lehim pastası kabını alır. Dengeli çift konumlu yapı, kararlı çalışmayı desteklerken, dijital zamanlayıcı operatörlerin farklı lehim pastası türleri ve üretim gereksinimleri için tekrarlanabilir bir hazırlık prosedürü oluşturmasına olanak tanır.

ZD-400, elektronik fabrikaları, PCB montaj atölyeleri, SMT üretim departmanları, araştırma laboratuvarları, bakım merkezleri ve düzenli lehim pastası koşullandırması gerektiren üretim hatları için uygundur. Kapalı yapısı, basit kontrol paneli, otomatik durdurma fonksiyonu ve kapak güvenlik koruması, günlük üretim ortamları için pratik olmasını sağlar.

Genel olarak yayınlanan konfigürasyonlar, 1350 RPM motor, yaklaşık 1000 RPM devrim hızı, yaklaşık 500 RPM kendi kendine dönme hızı, AC 220 V güç girişi, çift 500 g kapasite ve yaklaşık 400 × 400 × 420 mm ölçülerinde kompakt bir kabin belirtir. Voltaj, zamanlayıcı kontrolcüsü, fikstür tasarımı ve etiketleme üretim partisine göre değişiklik gösterebileceğinden, sipariş vermeden önce konfigürasyon ayrıntıları teyit edilmelidir.

Lehim pastası, metal alaşım tozu, akı, aktivatörler, reolojik ajanlar ve diğer proses malzemelerinin dikkatlice formüle edilmiş bir kombinasyonudur. Nakliye, soğutmalı depolama veya uzun süreli bekleme sırasında malzeme giderek daha az homojen hale gelebilir.

Aşağıdaki koşullar oluşabilir:

Tekrarlanabilir bir karıştırma işlemi, süresi dolmuş, kirlenmiş, kimyasal olarak hasar görmüş veya uygun şekilde saklanmamış lehim pastasını düzeltemez. Ancak, pasta üreticisinin kullanım talimatlarına göre çalıştırıldığında, baskıdan önce kullanılabilir lehim pastasını daha tutarlı bir şekilde hazırlamaya yardımcı olabilir.

Birçok lehim pastası ürünü kontrollü soğutmalı koşullarda saklanır. Depolamadan çıkarıldığında, sıcaklık farklılıkları viskoziteyi ve baskı davranışını etkileyebilir.

Pasta, lehim pastası tedarikçisinin teknik veri sayfasına göre her zaman koşullandırılmalıdır. Karıştırıcı bir hazırlık aracıdır ve gerekli sıcaklık kurtarma prosedürünün yerini almaz.

Lehim pastası depolama veya nakliye sırasında sabit kalabilir. Akı sistemi ve metal tozu, uzun süre bekledikten sonra mükemmel bir şekilde dağılmış kalmayabilir.

Kontrollü bir gezegen benzeri hareket, kapalı kutu içindeki malzemenin yeniden dağıtılmasına yardımcı olur.

Manuel karıştırma, büyük ölçüde operatörün tekniğine, hızına, alet temizliğine ve karıştırma süresine bağlıdır. Farklı operatörler, aynı lehim pastası partisinden farklı sonuçlar alabilir.

ZD-400, zamanlanmış mekanik çalışma sağlayarak fabrikaların daha tekrarlanabilir bir standart işletme prosedürü oluşturmasına yardımcı olur.

Lehim pastası kutusunu açmak ve manuel olarak karıştırmak, hava, toz, nem, lif veya diğer yabancı maddelerin girmesine neden olabilir.

ZD-400, orijinal kutu kapalıyken pastayı karıştırır, bu da hazırlık sırasında gereksiz doğrudan teması azaltır.

Operatörlerin genellikle bir baskı hattını başlatmadan veya ürünleri değiştirmeden önce lehim pastasını hızlı bir şekilde hazırlamaları gerekir. Otomatik bir karıştırıcı, sürekli manuel iş yükünü azaltır ve döngü çalışırken personelin diğer hazırlık görevlerini tamamlamasına olanak tanır.

Yüksek hızlı dönen bir sistemin düzgün dengelenmesi gerekir. İki fikstür konumu arasındaki önemli bir fark, titreşimi, gürültüyü ve mekanik stresi artırabilir.

Yalnızca bir lehim pastası kutusu karıştırılırken, karşı fikstüre uygun bir karşı ağırlık takılmalıdır.

ZD-400, beş ana çalışma prensibi aracılığıyla pratik bir lehim pastası hazırlama çözümü sunar.

Lehim pastası kutusu çalışma sırasında kapalı kalır. Bu, çevredeki ortama gereksiz maruziyeti en aza indirir ve daha temiz bir çalışma prosedürü sürdürmeye yardımcı olur.

Konteyner, merkezi eksen etrafında dönerken aynı anda kendi ekseni etrafında da döner. Bu birleşik hareket, doğrudan temaslı karıştırma bıçağı kullanmadan kap içindeki malzemenin yeniden dağılımını sağlar.

Dijital zamanlayıcı, operatörün bir hazırlık döngüsü tanımlamasına olanak tanır. Seçilen süre tamamlandıktan sonra makine otomatik olarak durur.

Bir döngü sırasında iki lehim pastası kutusu işlenebilir. Yalnızca bir kutu kullanıldığında, ikinci konuma yüklenen kap ile mümkün olduğunca yakından eşleşen bir karşı ağırlık takılır.

Hareketli aksam makine kabini içine alınmıştır. Yaygın ZD-400 konfigürasyonları, kapak açıldığında çalışmayı durdurmak veya önlemek üzere tasarlanmış kapakla bağlantılı bir güvenlik fonksiyonu içerir.

Yayınlanan ZD-400 listeleri genellikle yukarıda gösterilen hız, kapasite, boyutlar, güç, voltaj, fikstür ve ağırlık değerlerini sağlar. Zamanlayıcı kontrolcüsü açıklamaları tedarikçiler arasında farklılık gösterir; bazı sürümler 1-99 dakika aralığını listelerken diğerleri bölünmüş ayar aralıkları kullanır. Bu nedenle, kesin kontrolcü, fiş, voltaj, fikstür ve isim plakası verileri, satın almadan önce sunulan birimle teyit edilmelidir.

ZD-400 öncelikle lehim pastası şablon baskısından önce kullanılır. Lehim pastası hazırlık odasına, malzeme yönetim alanına, SMT hat kenarı iş istasyonuna, mühendislik laboratuvarına veya üretim destek alanına kurulabilir.

Makine şunlar için uygundur:

• Yüksek karışımlı, düşük hacimli SMT üretimi.
• Orta ve yüksek hacimli PCB montajı.
• Prototip ve yeni ürün tanıtım hatları.
• Manuel, yarı otomatik ve otomatik şablon baskı işlemleri.
• Elektronik üretim hizmeti sağlayıcıları.
• Birden fazla lehim pastası partisi çalıştıran fabrikalar.
• Standartlaştırılmış pasta hazırlık prosedürü arayan tesisler.
• Yaygın 500 g lehim pastası kutuları kullanan üretim hatları.
• Lehim pastası baskı parametrelerini değerlendiren laboratuvarlar.
• BGA, QFN, LED veya ince hatlı yeniden işleme yapan onarım departmanları.

Lehim pastası etiketini, parti numarasını, son kullanma tarihini, saklama koşulunu ve tedarikçi talimatlarını kontrol edin.

Süresi dolmuş, kirlenmiş, sızdıran, kurumuş, geri döndürülemeyecek şekilde ayrılmış veya izin verilen koşullar dışında saklanmış pastayı karıştırmayın.

Gerekli lehim pastasını soğutmalı depolamadan çıkarın ve lehim pastası üreticisinin belirttiği sıcaklık kurtarma süresini izleyin.

Zorunlu koşullandırma gereksinimlerinin yerini almak için karıştırıcıya güvenmeyin.

Yüklemeden önce:

• Makinenin sabit, düz bir yüzeyde olduğunu onaylayın.
• Odanın alet veya yabancı nesne içermediğini kontrol edin.
• Fikstürü ve bağlantı elemanlarını inceleyin.
• Besleme voltajının isim plakasına uygun olduğunu onaylayın.
• Güç kablosunun ve topraklama bağlantısının güvenli olduğunu doğrulayın.
• Bakım prosedürüne göre üst kapak güvenlik fonksiyonunu test edin.

Her fikstüre bir lehim pastası kutusu yerleştirin.

En iyi denge için benzer toplam ağırlığa sahip kutular kullanın. Yalnızca bir kutu karıştırırken, karşı konuma verilen veya belirtilen karşı ağırlığı takın.

Yaygın işletim talimatları, yüksek hızlı çalışma sırasında titreşimi azaltmak için sol-sağ ağırlık farkını en aza indirmeyi önerir.

Makineyi çalıştırmadan önce tutucuyu dikkatlice elle çevirin.

Şunları onaylayın:

• Her iki konteynerin de doğru şekilde oturduğunu.
• Kutuların odaya temas etmediğini.
• Fikstürün güvenli bir şekilde kilitlendiğini.
• Herhangi bir bileşenin gevşek olmadığını.
• Dönen yapının serbestçe hareket edebildiğini.

Üst kapağı tamamen kapatın ve sabitleyin.

Kapak açık, hasarlı, atlatılmış veya düzgün kilitlenmemişken makineyi asla çalıştırmayın.

Döngü süresini şunlara göre seçin:

• Lehim pastası üreticisi önerileri.
• Pasta türü ve alaşımı.
• Konteyner boyutu.
• Depolama süresi.
• Dahili fabrika prosedürü.
• Ortam sıcaklığı.
• Proses mühendisliği doğrulaması.

Her lehim pastası için tek bir karıştırma süresinin uygun olduğunu varsaymaktan kaçının.

Başlatma kontrolüne basın. Fikstür, birleşik devrim ve dönme hareketine başlar.

Konteynerler, iç malzeme yeniden dağıtılırken kapalı kalır.

Döngü bittikten sonra, kapağı açmadan önce mekanizmanın tamamen durmasını bekleyin.

Dönen aksamı elle durdurmaya çalışmayın.

Konteyneri dikkatlice çıkarın ve dış durumunu inceleyin.

Şunları kontrol edin:

• Sızıntı.
• Kapak deformasyonu.
• Anormal sıcaklık artışı.
• Gevşek etiketler.
• Fikstür hasarı.
• Çalışma sırasında kaydedilen olağandışı gürültü veya titreşim.

Lehim pastasını üretim prosedürüne göre açın ve kullanın.

İzlenebilirlik gerektiğinde karıştırma süresini, operatörü, partiyi, açılış zamanını ve üretim hattını kaydedin.

Doğru lehim pastası karıştırıcısını seçmek, model adını kontrol etmekten daha fazlasını gerektirir. Alıcılar, elektrik konfigürasyonunu, konteyner boyutunu, fikstür tasarımını, üretim hacmini, güvenlik yapısını ve satış sonrası desteği karşılaştırmalıdır.

Standart ZD-400 fikstürü, yaygın olarak kullanılan 500 g lehim pastası kutuları için tasarlanmıştır.

Sipariş vermeden önce şunları sağlayın:

• Konteyner çapı.
• Konteyner yüksekliği.
• Net lehim pastası ağırlığı.
• Brüt yüklenmiş kutu ağırlığı.
• Kapak çapı.
• Konteynerin fotoğrafları.
• Döngü başına gerekli konteyner sayısı.

Şırıngalar, kartuşlar, kırmızı tutkal tüpleri veya standart olmayan ambalajlar için özel bir tutucu gerekebilir.

Standart özellikler genellikle AC 220 V, 50/60 Hz listeler. Bazı tedarikçiler AC 110 V versiyonu sağlayabilir.

Onaylayın:

• Nominal voltaj.
• Frekans.
• Lehim pastası kutusu boyutları.
• Topraklama yöntemi.
• Teslimat adresi veya en yakın liman.
• Fabrika besleme voltajı.

220 V'luk bir makineyi 110 V'luk bir beslemeden veya 110 V'luk bir makineyi 220 V'luk bir beslemeden, düzgün tasarlanmış bir elektrik çözümü olmadan çalıştırmayın.

Standart çift kutu konfigürasyonu, fabrikaların düzenli olarak bir veya iki adet 500 g kutu hazırladığı durumlarda uygundur.

Satın alma değerlendirmesi için şunları hesaplayın:

Uygun bir fikstür şunları yapmalıdır:

• Konteyneri güvenli bir şekilde tutmalı.
• Dönüş sırasında hareketi önlemeli.
• Yüklemesi ve boşaltması kolay olmalı.
• Konteyner çapına uymalı.
• Normal üretim aşınmasına dayanmalı.
• Dengeli çalışmayı desteklemeli.
• Kutuya veya etikete zarar vermekten kaçınmalı.

Tedarikçiden şunları onaylamasını isteyin:

• Kapak güvenlik kilidi.
• Otomatik döngü durdurma.
• Acil durdurma yöntemi.
• Topraklama bağlantısı.
• Sigorta veya aşırı yük koruması.
• Doğru uyarı etiketleri.
• Kullanım kılavuzu mevcudiyeti.
• Hedef pazar için elektrik uyumluluğu.

ZD-400 farklı zamanlayıcı paneli sürümleriyle satılmaktadır. Sipariş vermeden önce kesin ayar aralığını ve ayar artışlarını onaylayın. Geniş bir zamanlayıcı aralığı faydalı olabilir, ancak tekrarlanabilirlik, basit kullanım ve parametre kontrolü, seçilebilir maksimum süreden daha önemlidir.

7. Makine Yapısını Gözden Geçirin

Kabin malzemesi ve yüzey kaplaması.

• Fikstür işleme kalitesi.
• İç bağlantı elemanlarının güvenliği.
• Motor kurulumu.
• Rulman durumu.
• Kapak menteşe gücü.
• Kilitleme mekanizması.
• Ekran netliği.
• Kontrol düğmesi tepkisi.
• Ambalaj koruması.
• 8. Sevkiyat Öncesi Test Talep Edin

Test Kalemi

Gelen Malzeme Kontrolü

Üretici.

• Alaşım.
• Parçacık sınıflandırması.
• Akı türü.
• Parti numarası.
• Son kullanma tarihi.
• Saklama gereksinimi.
• Nakliye koşulu.
• Depolama Kontrolü

Hazırlık Kontrolü

Soğutmadan çıkarma zamanı.

• Sıcaklık kurtarma başlangıcı ve bitişi.
• Karıştırıcı modeli.
• Karıştırma döngüsü.
• Operatör.
• Konteyner partisi.
• Açılış zamanı.
• Baskı Kontrolü

Pasta rulosu durumu.

• Şablon açıklığı dolumu.
• Transfer verimliliği.
• Baskı yüksekliği.
• Baskı alanı.
• Baskı hacmi.
• Köprülenme.
• Yetersiz birikinti.
• Bulaşma.
• Şablon temizleme sıklığı.
• SPI Geri Bildirimi

Kurulum Gereksinimleri

Bakım

• Tozu ve lehim pastası kalıntılarını derhal temizleyin.
• Fikstürü kirlilik açısından kontrol edin.
• Kapağı ve kilidi inceleyin.
• Anormal gürültü için dinleyin.
• Çalışma sırasında titreşimi gözlemleyin.
• Normal zamanlayıcı çalışmasını onaylayın.
• Haftalık Bakım

• Güç kablosunu ve fişini inceleyin.
• Kapak güvenlik fonksiyonunu test edin.
• Karşı ağırlık durumunu kontrol edin.
• Kauçuk ayakları veya seviyeleme desteklerini inceleyin.
• Gücü kestikten sonra iç odayı temizleyin.
• Periyodik Bakım

• Rulmanları anormal gürültü veya gevşeklik açısından kontrol edin.
• Elektrik terminallerini inceleyin.
• Zamanlayıcı doğruluğunu doğrulayın.
• Topraklama sürekliliğini onaylayın.
• Aşınmış fikstür bileşenlerini değiştirin.
• Bakım kayıtlarını gözden geçirin.
• Bu makine türü için yaygın talimatlar, üniteyi temiz tutmayı, bağlantı elemanlarını kontrol etmeyi, kapak-anahtar tepkisini doğrulamayı ve kararlı kurulumu sürdürmeyi vurgular.

Güvenlik Önlemleri

1. Gücü bağlamadan önce doğru voltajı onaylayın.
2. Düzgün topraklanmış bir elektrik prizi kullanın.
3. Makineyi kararlı ve düz bir yüzeyde tutun.
4. Hasarlı bir kapak veya fikstür ile çalıştırmayın.
5. Güvenlik kilidini atlatmayın.
6. Çalışma sırasında dönen mekanizmaya asla dokunmayın.
7. Açmadan önce hareketin tamamen durmasını bekleyin.
8. İki fikstür konumunu düzgün şekilde dengede tutun.
9. Sızdıran, çatlak veya deforme olmuş kapları karıştırmayın.
10. Gevşek aletleri odaya koymayın.
11. Temizlik veya incelemeden önce gücü kesin.
12. Çocukları ve yetkisiz personeli uzak tutun.
13. Şiddetli titreşim oluşursa derhal çalışmayı durdurun.
14. Elektrik servisi için yetkili kişilerle iletişime geçin.
15. Paketleme ve Teslimat

Gerekli miktar.

• Hedef ülke.
• Teslimat adresi veya en yakın liman.
• Gerekli voltaj.
• Fiş standardı.
• Lehim pastası kutusu boyutları.
• Her yüklü konteynerin brüt ağırlığı.
• Lehim pastası kutusunun fotoğrafları.
• Özel fikstür ihtiyacı.
• Tercih edilen nakliye yöntemi.
• Gerekli ticaret terimleri.
• Talep edilen teslimat tarihi.
• Bu bilgilerin sağlanması, tedarikçinin uyumluluğu teyit etmesine ve daha doğru bir teklif hazırlamasına olanak tanır.

SSS

S2: Lehim pastası kabı karıştırmadan önce açılmalı mı?

S3: Buzdolabından çıkarıldıktan hemen sonra lehim pastası karıştırılabilir mi?

S4: Makine yalnızca bir kutu işleyebilir mi?

S5: ZD-400 şırıngalar veya standart olmayan konteynerler için uygun mudur?
