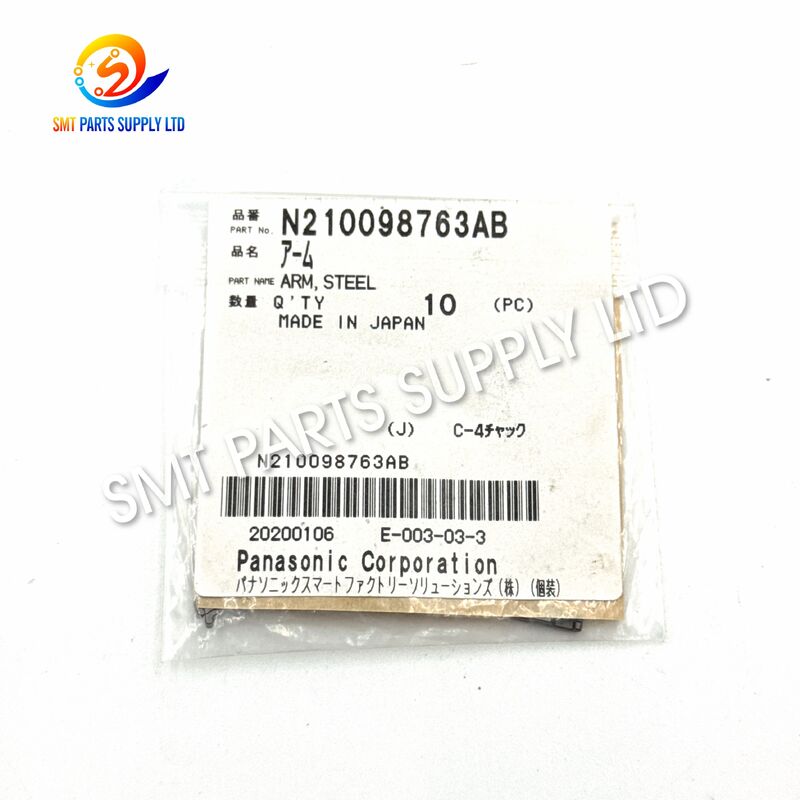

Panasonic N210098763AB Hassas Çelik Kelepçe Kolu CM602 ve NPM Tutucu için Mekanik Kilitlemeli

Panasonic N210098763AB CM602 NPM Tutucu için Çelik Kelepçe Kolu

Panasonic N210098763AB Çelik Kelepçe Kolu, CM602 ve NPM SMT yerleştirme makinesi tutucu düzenekleri için yaygın olarak listelenen hassas bir mekanik yedek parçadır. Ayrıca parça kataloglarında "KOL, ÇELİK", "Kelepçe Kolu" veya "Tutucu 12 Kelepçe Kolu" olarak da tanımlanmaktadır. Birincil amacı, uygulanabilir nozül tutucu veya yerleştirme başlığı mekanizması içerisinde kontrollü mekanik bağlantı sağlamaktır.

Yüksek hacimli elektronik üretimi sırasında yerleştirme başlığı bileşenleri binlerce çalışma hareketini tamamlar. Tekrarlanan hareket, kirlenme, mekanik darbe, yanlış kurulum veya çevredeki parçalardaki aşınma, kelepçe kolunun hareketini ve kavramasını etkileyebilir. Bükülmüş, aşınmış, çatlamış veya hasar görmüş bir kolun değiştirilmesi, kafa mekanizmasının tamamı incelendikten sonra tutucu tertibatının mekanik çalışmasının eski haline getirilmesine yardımcı olabilir.

Doğru sipariş için müşterilerin tam parça numarasını vermesi gerekirN210098763AB, makine modeli, yerleştirme başlığı özellikleri, gerekli miktar ve mevcut bileşenin fotoğrafları. CM602 ve NPM en tutarlı şekilde listelenen uygulamalardır, ancak satın almadan önce kurulu tutucu tertibatı ve makine parçaları listesiyle uyumluluk kontrol edilmelidir.

N210098763AB referansı, bağımsız SMT parça listelerinde sürekli olarak CM602 ve NPM tutucu uygulamalarıyla ilişkili çelik kelepçe kolu olarak tanımlanır.

Kol, uyumlu tutucu mekanizma içinde tekrarlanan mekanik harekete uygun kompakt bir çelik yapı kullanır. Sert formu, bileşen doğru şekilde monte edildiğinde gerekli bağlantı geometrisinin korunmasına yardımcı olur.

Tam parça numarasıN210098763ABbakım ekiplerinin bu bileşeni diğer kafalarda, tutucularda veya makine nesillerinde kullanılan görsel olarak benzer kollardan ayırt etmesine olanak tanır.

Bu parça besleyici, servo sürücü, kontrol panosu, valf veya sensör sistemi yerine ilgili nozül tutucunun veya yerleştirme başlığı düzeneğinin mekanik sıkıştırma bölümüyle ilişkilidir.

Kelepçe kolu, ekipman onarımı, planlı servis ve acil durum değişimi için SMT bakım envanterinin bir parçası olarak stoklanabilir.

Ürün kompakttır ve ayrı ayrı paketlenebilir veya diğer SMT makine parçalarıyla birleştirilebilir, böylece denizaşırı fabrikaların ayrı nakliye maliyetlerini azaltmasına yardımcı olur.

Müşteriler sipariş vermeden önce makine bilgilerini ve eski parça fotoğraflarını gönderebilirler. Bu, kafa konfigürasyonu, tutucu konumu, revizyon son eki ve bileşen boyutlarındaki olası farklılıkların belirlenmesine yardımcı olur.

Kelepçe kolu hareketli bir mekanik aksamın parçası olarak çalışır. Yapılan incelemede fiziksel hasar, aşırı aşınma, zayıf hareket veya hatalı bağlantı ortaya çıktığında değiştirilmesi gerekebilir.

Tekrarlanan sıkma ve bırakma döngüleri, kolun temas alanını, pivot bölümünü, montaj yüzeyini veya tutma kenarını kademeli olarak aşındırabilir.

Aşınma oranı şunlara bağlı olabilir:

• Günlük üretim saatleri
• Yerleştirme başlığı döngüsü frekansı
• Makine bakım kalitesi
• Tutucu düzeneğinin temizliği
• İlgili yayın durumu
• Tutucu hizalaması
• Önceki bileşen çarpışmaları
• Uygun olduğu durumlarda yağlama uygulamaları

Aşınmış bir temas alanı, kolun ilgili tutucu bileşene bağlanma biçimini değiştirebilir.

Nozul çarpışması, düşen başlık tertibatı, zorla manuel hareket, yanlış alet kullanımı veya mekanizma içindeki yabancı madde kolun bükülmesine veya zarar görmesine neden olabilir.

Küçük bir deformasyon bile aşağıdakilere neden olabilir:

• Kısıtlı hareket
• Düzensiz temas
• Yanlış tutucu bağlantısı
• Mekanik girişim
• Olağandışı çalışma gürültüsü
• Tekrarlanan tutucu alarmları
• Çevreleyen parçaların daha hızlı aşınması

Gözle görülür şekilde bükülmüş bir kol, uygun teknik değerlendirme yapılmadan düzeltilip yeniden kullanılmamalıdır.

Hareketli mekanizma çevresinde toz, yağ kalıntısı, yapışkan malzeme, kırılmış bileşen parçaları veya diğer kirlilikler birikebilir.

Kirlenme şunlara neden olabilir:

• Sürtünmeyi artırın
• Kolun hareketini kısıtla
• Tam katılımı önleyin
• Temas yüzeylerine zarar verin
• Düzensiz hareket yaratın
• Yay geri dönüş hareketini etkiler

Temizlik, makine bakım prosedürüne göre tamamlanmalıdır.

Çelik kol bir yay veya başka bir geri dönüş mekanizması ile birlikte çalışabilmektedir. Zayıf, kırık, eksik veya yanlış takılmış bir yay anormal kol hareketine neden olabilir.

Yay hasar gördüğünde sadece kolu değiştirmek sorunu çözmeyebilir.

Hasarlı bir tutucu, mil, pivot pimi, burç, montaj vidası veya kontak bloğu kelepçe koluna anormal kuvvet uygulayabilir.

Yedek parça takılmadan önce mekanik aksamın tamamı incelenmelidir.

Kol kurulduğunda zamanından önce arızalanabilir:

• Yanlış yönde
• Yanlış tutucu konumunda
• Yanlış bağlantı elemanıyla
• Uygun olmayan bir yay ile
• Aşırı sıkma kuvveti altında
• Yeterli açıklık olmadan
• Altında kir kalmışken
• Eşleşmeyen çevre bileşenleriyle

Orijinal montajın sökülmeden önce fotoğrafının çekilmesi kurulum hatalarını azaltabilir.

Bu belirtiler aynı zamanda yerleştirme başlığı düzeneğindeki diğer parçalardan da kaynaklanabilir. Hangi bileşenin değiştirilmesi gerektiğine karar vermeden önce tam bir mekanik inceleme yapılması önerilir.

Doğru şekilde eşleşen N210098763AB kelepçe kolunun takılması, mevcut kolun aşındığı, hasar gördüğü, deforme olduğu veya eksik olduğu doğrulandığında pratik bir onarım çözümü sağlar.

Yedek kol gerekli olanlarla eşleşmelidir:

• Genel şekil
• Malzeme kalınlığı
• Pivot deliği boyutu
• İletişim profili
• Montaj yönü
• Tutucu konumu
• Bahar nişan noktası
• Kafa konfigürasyonu

Benzer bir görünüm tek başına değiştirilebilirliği doğrulamaz.

Kodun tamamı şu şekilde yazılmalıdır:

N210098763AB

Son ek önemlidir. Alıcılar yalnızca “NPM kolu”, “CM602 kelepçesi” veya “tutucu kol” gibi açıklamalarla sipariş vermemelidir.

Parça aşağıdakiler için kullanılabilir:

• Düzeltici makine bakımı
• Önleyici yerleştirme başlığı servisi
• Meme tutucu mekanizma onarımı
• Kullanılmış makine yenilemesi
• Üretim hattında yedek parça hazırlığı
• Hasarlı mekanik bileşenlerin değiştirilmesi
• Yurtdışı fabrikalar için bakım stoğu
• Ekipman servis şirketi stokları

Eski parça fotoğrafının ve makine bilgilerinin sağlanması, tedarikçinin sevkiyattan önce görünür yapıyı karşılaştırmasına olanak tanır.

Önerilen fotoğraflar şunları içerir:

N210098763AB, CM602 ve NPM ekipmanı için en tutarlı kelepçe kolu olarak listelenir. Daha geniş bir parça referansı ayrıca kodu NPM-TT2, NPM-W2, CM402, CM212 ve DT401 yapılandırmalarıyla ilişkilendirir. Bu daha geniş model listesi her katalogda tutarlı olmadığından, alıcılar bunu evrensel uyumluluğun kanıtı olarak değil, yalnızca bir doğrulama referansı olarak ele almalıdır.

Panasonic'in resmi ürün bilgilerinde NPM ekipmanı, farklı yerleştirme başlığı konfigürasyonlarını kullanan modüler yerleştirme makinesi olarak tanımlanmaktadır. Bu, yedek parça seçiminde tam makine serisinin tek başına yeterli olmayabilmesinin nedenlerinden biridir.

N210098763AA ve N210007284AB, bazı SMT yedek parça listelerinde N210098763AB'nin yanında görünür, ancak bu referanslar garantili değiştirmeler olarak sunulmamalıdır. Son ek, profil, kafa konfigürasyonu ve kurulum konumu ayrı ayrı kontrol edilmelidir.

Kol yaygın olarak CM602 tutucu uygulamaları için pazarlanmaktadır. Takılan kolun N210098763AB olduğu onaylandığında ve aşınma veya fiziksel hasar nedeniyle değiştirilmesi gerektiğinde kullanılabilir.

Parça aynı zamanda NPM yerleştirme ekipmanı için de yaygın olarak listelenmektedir. Farklı NPM modelleri farklı yerleştirme kafaları ve mekanik düzenekler kullanabildiğinden, tam NPM makinesi ve kafa konfigürasyonu araştırmaya dahil edilmelidir.

Yapılan incelemede ilgili meme tutucusu veya kelepçe tutucu mekanizması içinde hasarlı bir kol olduğu doğrulandığında N210098763AB düşünülebilir.

Aşağıdaki parçalar aynı anda kontrol edilmelidir:

• Tutucu gövdesi
• Geri dönüş yayı
• Pivot pimi
• Montaj vidası
• Mil veya burç
• Temas yüzeyi
• Nozul montajı
• Kafanın etrafındaki pnömatik bağlantılar
• Tutucu konumlandırmayla ilgili sensörler
• Mekanik durdurucular

Uyumlu makineleri çalıştıran fabrikalar, doğrulanmış kelepçe kollarını bakım stokunda tutabilir.

Pratik bir stok planı şunları içerebilir:

SMT ekipman servis şirketleri, uyumlu kafaları yeniden oluştururken veya kullanılmış makineleri yeniden satışa hazırlarken kolu kullanabilir.

Yenilemeyi tamamlamadan önce teknisyenler şunları doğrulamalıdır:

• Serbest mekanik hareket
• Doğru kol yönelimi
• Tutucu katılımı
• Yay geri dönüş eylemi
• Kafa kalibrasyonu
• Nozul operasyonu
• Makine alarm durumu
• Deneme yerleştirme sonuçları

Bu kelepçe kolu aşağıdaki bakım faaliyetlerini destekleyebilir:

• Elektronik imalat hizmeti fabrikaları
• Otomotiv elektroniği tesisleri
• Tüketici elektroniği tesisleri
• Endüstriyel kontrol üreticileri
• İletişim ekipmanı fabrikaları
• LED montaj şirketleri
• Güç elektroniği üretim hatları
• Cihaz kontrol panosu fabrikaları
• Tıbbi elektronik imalatı
• SMT ekipman onarım merkezleri
• Yedek parça dağıtım işletmeleri
• Kullanılmış ekipman yenileme şirketleri

N210098763AB pasif bir mekanik bileşendir. Kendi başına elektriksel, pnömatik veya motorla tahrik edilen bir hareket üretmez.

Kol, tutucu düzeneğin içinde belirtilen konumunda kalır. Dinlenme konumu bir yay, pivot yapısı, tutucu geometrisi veya başka bir mekanik bileşenle korunabilir.

Makinenin çalışma sırası sırasında kuvvet, ilgili yerleştirme başlığı mekanizması aracılığıyla aktarılır.

Kafanın tam tasarımına bağlı olarak bu kuvvet, kolun şunları yapmasına neden olabilir:

• Döndür
• Vardiya
• Açık
• Kapalı
• Sürdürmek
• Serbest bırakmak
• Sahibiyle iletişime geçin
• Orijinal konumuna geri dönün

Kolun temas yüzeyi eşleşen tutucu bileşene geçer. Doğru boyutlar ve hizalama, mekanizmanın gerekli mekanik ilişkiyi sürdürmesine olanak tanır.

Çalıştırma kuvveti kaldırıldığında veya tersine çevrildiğinde kol, kavrama konumundan uzaklaşır.

Bir yay veya ilgili bileşen, normal konumuna dönmesine yardımcı olabilir.

Hareket üretim sırasında tekrarlanır. Güvenilir çalışma şunlara bağlıdır:

• Doğru kol geometrisi
• Doğru kurulum
• Temas yüzeylerini temizleyin
• Uygun pivot açıklığı
• Doğru yay durumu
• Güvenli bağlantı elemanları
• Hasarsız tutucu bileşenler
• Uygun makine ayarı

Tam bileşen düzenlemesi yerleştirme başlığı modeline bağlıdır.

İlk seçim şartı aşağıdakilerle tam eşleşmedir:

N210098763AB

Finali kaçırmayınABsonek.

Yalnızca “NPM” yazmak yerine tam makine tanımını sağlayın.

Örnekler şunları içerebilir:

• CM602
• Tam NPM serisi
• NPM-W2
• NPM-TT2
• Ekipman malzeme listesinde gösterilen diğer model

Tam model, uyumluluk incelemesine yardımcı olur ancak parça numarası doğrulamasının yerini almaz.

Kafa özelliklerini, kafa tanımlama etiketini, nozül miktarını veya tutucu montaj kodunu sağlayın.

Aynı makine platformu birden fazla kafa tipiyle donatılabilir.

Değiştirilen parçayı çıkarılan kolla karşılaştırarak aşağıdakileri kontrol edin:

Makine parça kataloğu veya malzeme listesi tercih edilen seçim referansı olarak değerlendirilmelidir.

Mümkün olduğunda şunları sağlayın:

• Makine seri numarası
• Kafa seri numarası
• Montaj kodu
• Patlatılmış parça diyagramı
• Mevcut parça numarası
• Önceki satın alma kaydı

Müşteri, siparişi vermeden önce teklif edilen durumu incelemelidir.

Teklifte tedarik durumunun teyit edilmesi gerekmektedir.

Olası talepler şunları içerebilir:

• Orijinal yeni
• Orijinal kullanılmış
• Yenilenmiş
• Uyumlu yeni

Müşteri, siparişi vermeden önce teklif edilen durumu incelemelidir.

Hem acil onarım miktarını hem de beklenen yedek stok miktarını belirtin.

Örneğin:

Hedef ülkeyi, posta kodunu, tercih edilen kuryeyi ve gerekli teslimat tarihini gönderin.

Bu bilgi tedarikçinin aşağıdakileri hesaplamasını sağlar:

• Mevcut gönderim seçenekleri
• Tahmini navlun maliyeti
• Paketleme gereksinimleri
• Tahmini geçiş süresi
• Birleştirilmiş gönderi olanakları

Teklif istemeden önce aşağıdaki bilgileri hazırlayın:

Eksiksiz bilgi, gecikmelerin ve hatalı sevkiyatların azaltılmasına yardımcı olur.

Sipariş kaydı ve paketleme etiketi kodun tamamını göstermelidirN210098763AB.

Kol aşağıdakiler açısından incelenmelidir:

• Görünür bükülme
• Çatlaklar
• Kırık kenarlar
• Şiddetli çizilme
• Korozyon
• Kirlenme
• Anormal onarım izleri
• Hasarlı montaj alanları

Referans numunesinin mevcut olduğu durumlarda, tedarik edilen kol numunenin profili, kalınlığı, delik konumu ve temas şekli ile karşılaştırılabilir.

Pivot deliği, temas bölümü, yay arayüzü ve montaj yönü bariz tutarsızlıklar açısından kontrol edilmelidir.

Paketleme miktarı, satın alma siparişine ve paketleme listesine göre kontrol edilmelidir.

Ürün aşağıdakilerden korunmalıdır:

• Darbe
• Sıkıştırma
• kaşıma
• Nem
• Pas
• Diğer parça numaralarıyla karıştırma
• Küçük bileşenlerin kaybı

Kurulum eğitimli SMT bakım teknisyenleri tarafından tamamlanmalıdır.

1. Onaylanmış kapatma prosedürünü kullanarak ekipmanı durdurun.
2. Gerektiğinde elektrik ve pnömatik enerjiyi izole edin.
3. Yerleştirme başlığını güvenli bir bakım konumuna getirin.
4. Sökmeden önce mevcut tutucu yapısını kaydedin.
5. Kol, yay, tutucu ve bağlantı elemanı konumlarının fotoğraflarını çekin.
6. Mevcut kolu uygun aletlerle çıkarın.
7. Çıkarılan kolu aşınma, çatlak veya bükülme açısından inceleyin.
8. Tutucuyu, pivot pimini, yayı, vidaları ve çevredeki bileşenleri kontrol edin.
9. Montaj alanını dikkatlice temizleyin.
10. Yeni kolu çıkarılan bileşenle karşılaştırın.
11. Doğru montaj yönünü onaylayın.
12. Kolu aşırı kuvvet uygulamadan takın.
13. Yayı ve ilgili bileşenleri doğru şekilde yeniden takın.
14. Mekanizmanın serbestçe hareket edip etmediğini kontrol edin.
15. Gerektiğinde makine kalibrasyonunu tamamlayın.
16. Makineyi bakım veya test modunda çalıştırın.
17. İlgili bir alarmın kalmadığını doğrulayın.
18. Kontrollü bir üretim testi yapın.
19. Test döngüsünden sonra düzeneği yeniden inceleyin.
20. Değiştirme işlemini bakım günlüğüne kaydedin.

Her zaman belirli makine için onaylanmış bakım kılavuzunu ve işyeri güvenliği prosedürünü izleyin.

Mekanizmayı bakım planına göre temizleyin. Hassas yüzeylerde uygun olmayan kimyasallar veya aşındırıcı aletler kullanmayın.

Şunları kontrol edin:

• Bükülmüş yapı
• Çatlaklar
• Gevşek montaj
• Düzensiz aşınma
• Korozyon
• Kısıtlı hareket
• Anormal temas işaretleri

İlgili yayın zayıf olması, kırılması veya yanlış takılması nedeniyle kol hasarlı görünebilir.

Tutucuyu normal hareket aralığının ötesinde zorlamayın. Aşırı kuvvet kola, tutucuya, yaya veya pivot bölümüne zarar verebilir.

Yararlı bir kayıt şunları içermelidir:

• Makine numarası
• Makine seri numarası
• Kafa modeli
• Arıza tarihi
• Gözlemlenen semptom
• Parça numarası kaldırıldı
• Kurulu parça numarası
• Teknisyen adı
• Test sonucu
• Takip muayene tarihi

Yedek parçaları saklayın:

• Bireysel etiketli torbalarda
• Kuru bir ortamda
• Aşındırıcı malzemelerden uzak
• Darbelere karşı korumalı
• Parça numarasına göre ayrılmış
• Kapalı bir yedek parça dolabının içinde

Nakliye maliyeti, teslimat süresi ve nakliyenin kullanılabilirliği, varış yeri, paket ağırlığı, sipariş miktarı ve seçilen hizmete göre onaylanır.

Elektronik montaj ve SMT üretim ekipmanlarına yönelik yedek parçalara odaklanıyoruz.

Müşteriler sipariş vermeden önce parça numarasını, makine modelini ve ürün fotoğraflarını sağlayabilirler.

N210098763AB, aşağıdakiler de dahil olmak üzere diğer gerekli öğelerle paketlenebilir:

• SMT nozulları
• Besleyici parçaları
• Filtreler
• Sensörler
• Vanalar
• Motorlar
• Sürücüler
• Kontrol panoları
• Kemerler
• Kablolar
• Sahipler
• Yaylar
• Rulmanlar
• Mekanik makine parçaları

Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer yurtdışı pazarlardan gelen talepleri destekliyoruz.

Teklif şunları belirtebilir:

• Sunulan koşul
• Parça numarası
• Miktar
• Birim fiyatı
• Kurşun zamanı
• Paketleme yöntemi
• Nakliye seçeneği
• Ödeme koşulları
• Garanti koşulları

Küçük mekanik bileşenler, uluslararası nakliye sırasında hasarı veya karışmayı azaltmak için etiketlenir ve korunur.

N210098763AB, uyumlu CM602 ve NPM yerleştirme makine tutucu düzenekleri için yaygın olarak listelenen çelik bir mekanik kelepçe koludur. İlgili mekanik mekanizmanın sıkma veya tutma hareketini destekler.

Evrensel bir uyumluluk varsayılmamalıdır. NPM makineleri farklı yerleştirme kafaları ve tutucu konfigürasyonları kullanabilir. Lütfen sipariş vermeden önce tam makine modelini, kafa özelliklerini, ekipman malzeme listesini ve eski parça fotoğraflarını sağlayın.

Doğrudan değiştirilebilirlik varsayılmamalıdır. Her iki referans da ilgili parça listelerinde görünse de, değiştirmeden önce sonek, boyutlar, profil, tutucu konumu ve ekipman konfigürasyonu kontrol edilmelidir.

Lütfen N210098763AB, gerekli miktar, makine modeli, kafa tipi, tercih edilen tedarik koşulu, varış ülkesi, posta kodu ve mevcut bileşenin ve kurulum konumunun net fotoğraflarını sağlayın.

Evet. Birleştirilmiş kontrol ve paketleme için lütfen gerekli nozulların, tutucuların, yayların, filtrelerin, valflerin, sensörlerin, kayışların, motorların, sürücülerin, besleyici parçalarının veya kontrol panolarının parça numaralarını ve miktarlarını gönderin.

Doğru fiyat teklifi için lütfen tam parça numarasını, miktarını, makine modelini, yerleştirme başlığı bilgilerini, varış yerini ve ürün fotoğraflarını gönderin.

SMT PARÇA TEDARİK LTD.ŞTİ

İlgili kişi:Tomas Tang
Departman:Satış Departmanı
Telefon:+86 13861307079
E-posta: tomas@smtmachine-parts.com
Adres:D-D526, Haye TeknoPark, No. 93 Weihe Yolu, Endüstri Parkı Bölgesi, Suzhou, Jiangsu, 215127, Çin

SMT fabrikalarından, elektronik üreticilerinden, bakım şirketlerinden, ekipman yenileyicilerinden ve yedek parça distribütörlerinden gelen soruları memnuniyetle karşılıyoruz.

Panasonic ve referans verilen tüm ekipman modeli adları yalnızca amaçlanan uygulamayı açıklamak ve yedek parça tanımlamasına yardımcı olmak için kullanılır. Tüm ticari markalar ilgili sahiplerine aittir. Ürünün bulunabilirliği, durumu, uyumluluğu, garantisi ve teslimat şartları son teklife tabidir.
