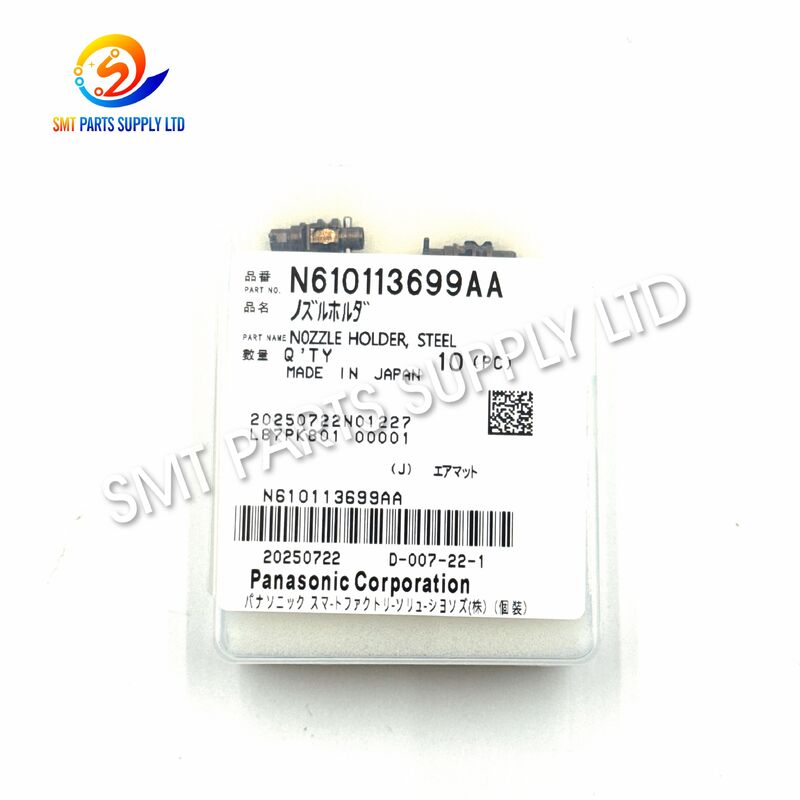

Panasonic N610113699AA NPM H16 Kafası için Çelik Nozul Tutucu

Panasonic N610113699AA çelik nozul tutucusu, uyumlu NPM yüksek hızlı yerleştirme başlığı düzeneklerinde kullanılan hassas bir mekanik bileşendir. Stabil nozül kurulumu, hareketi ve bileşen toplama işlemleri için gereken mekanik destek ve konumlandırma arayüzünü sağlar. Kamuya açık ürün referansları bu parçayı genellikle NPM H16 veya 16 nozullu kafa tutucu olarak tanımlar ve NPM-D3 ve seçilen NPM-W veya NPM-W2 16 kafalı konfigürasyonlara ek referanslar bulunur. Sipariş vermeden önce makine konfigürasyonu daima doğrulanmalıdır.

Mekanik mukavemet ve boyutsal stabilite için çelikten üretilen tutucu, yerleştirme kafalarının sürekli olarak yüksek hızda çalıştığı zorlu SMT üretim ortamları için tasarlanmıştır. Doğru şekilde eşleşen nozul tutucu, nozul hizalamasının, kontrollü dikey hareketin, güvenilir vakum alımının ve tekrarlanabilir bileşen yerleşiminin korunmasına yardımcı olur.

N610113699AA tutucu, önleyici bakım, yerleştirme başlığının yeniden inşası, hasarlı parça değişimi ve uzun vadeli yedek parça envanteri için uygundur. SMT fabrikalarına, EMS üreticilerine, ekipman servis şirketlerine, makine yeniden imalatçılarına ve uluslararası yedek parça distribütörlerine tedarik edilebilir.

Sevkiyattan önce müşteriler makine modelini, yerleştirme başlığı tipini, tam parça numarasını ve mevcut bileşenin net fotoğraflarını sağlamalıdır. Bu onay süreci, görsel olarak benzer ancak mekanik olarak farklı bir nozul tutucusu sipariş etme riskini azaltır.

Halka açık listeler ayrıca N610113699AA'yı N610113699AB veya N610113699AC gibi daha sonraki son ek referanslarıyla ilişkilendirirken, N210081891AB bazı ilgili sahip açıklamalarında veya ana bileşen listelerinde görünür. Bu numaralar, teknik onay olmadan otomatik olarak değiştirilebilirmiş gibi değerlendirilmemelidir.

Meme tutucusu yüksek hızlı bir mekanik sistem içerisinde çalışır. Üretim sırasında sürekli dikey hareket, tekrarlanan hızlanma, titreşim, temas basıncı ve akı kalıntısı, toz, yağ veya ince parçacıklara maruz kalma gibi sorunlarla karşılaşılabilir. Yerleştirme makinesi çalışır durumda kalsa bile tutucunun kademeli olarak bozulması, toplama ve yerleştirme stabilitesini azaltabilir.

Sürekli çalışma, tutucunun temas, kılavuz veya destek yüzeylerini kademeli olarak aşındırabilir. Küçük boyut değişiklikleri nozül, şaft, yay ve çevredeki kafa bileşenleri arasındaki ilişkiyi etkileyebilir.

Yanlış püskürtme ucu kurulumu, yükseltilmiş bileşen, hasarlı besleyici, eğrilmiş PCB, programlama hatası veya kazara kafa çarpışması tutucunun bükülmesine veya hasar görmesine neden olabilir. Bir parça, hareketi etkileyen küçük bir deformasyona sahip olmasına rağmen dışarıdan normal görünebilir.

Hareketli mekanizmaya toz, lehim pastası parçacıkları, yapışkan kalıntısı veya kurumuş yağlayıcı girebilir. Kirlenme sürtünmeyi artırır ve tutucunun düzgün hareket etmesini engelleyebilir.

Uygun olmayan aletlerin kullanılması, aşırı güç, yanlış yağlayıcılar veya uygun olmayan temizleme yöntemi hassas yüzeylere zarar verebilir. Nozül tutucusu onaylanmış bir teknik prosedür olmadan asla cilalanmamalı, taşlanmamalı veya değiştirilmemelidir.

Benzer meme tutucuları küçük yapısal farklılıklara sahip olabilir. Yanlış revizyonun takılması, zayıf bağlantıya, sınırlı stroka, alışılmadık gürültüye veya dengesiz nozül tutulmasına neden olabilir.

Yüksek hacimli SMT hatları birden fazla vardiya boyunca sürekli olarak çalışabilir. Tekrarlanan hareket sonuçta yorgunluk, gevşeklik, yüzey aşınması veya konumsal değişiklik olasılığını artırır.

Her alma veya yerleştirme hatası nozul tutucudan kaynaklanmaz. Meme, şaft, vakum filtresi, O-ring, yay, sensör, solenoid valf, kamera sistemi, besleyici kurulumu, PCB desteği ve makine kalibrasyonu da incelenmelidir.

Aşınmış, deforme olmuş, kirlenmiş veya yanlış takılmış bir nozul tutucunun değiştirilmesi, nozül ile yerleştirme başlığı arasındaki doğru mekanik arayüzün eski haline getirilmesini sağlayabilir. Amaç, yalnızca yeni bir metal bileşen takmak değil, aynı zamanda kontrollü hareketi, güvenli nozül tutuşunu ve tutarlı toplama yüksekliğini yeniden sağlamaktır.

Önerilen çözüm dört aşamayı içerir:

Eski tutucuda veya makine belgelerinde yazılı olan tam parça numarasını doğrulayın. Gerekli numaranın N610113699AA mı yoksa başka bir revizyon mu olduğunu doğrulayın.

Meme milini, yayı, contayı, filtreyi, kelepçeyi, vakum yolunu ve çevresindeki tutucu bileşenleri inceleyin. Aşınmış mil veya hasarlı conta ile yeni bir tutucunun takılması asıl sorunu çözmeyebilir.

Uygun aletleri kullanın ve ekipman bakım prosedürünü izleyin. Yan baskıdan, darbeden, zorla yerleştirmeden veya onaylanmamış değişikliklerden kaçının.

Kurulumdan sonra, makineyi tam üretime döndürmeden önce nozul hareket testleri, vakum kontrolleri, nozul yüksekliği onayı, toplama testi, görüş tanıma ve deneme yerleştirme işlemlerini gerçekleştirin.

Kesin boyutlar, tolerans, yüzey işlemi, uyumlu seri aralıkları ve yerleştirme kafası revizyonları genel belgelerde sürekli olarak mevcut değildir. Alıcılar bu ürünü yalnızca görünümüne veya yaklaşık boyutlarına göre seçmemelidir. Nihai uyumluluk, tam parça numarası ve makine bilgileri aracılığıyla doğrulanmalıdır.

Bazı ticari referanslarda ilgili N610113699AB veya N610113699AC versiyonları yaklaşık 10 × 20 mm çelik tutucular olarak açıklanmaktadır; ancak bu, her revizyon için garantili bir boyut spesifikasyonundan ziyade bir referans olarak görülmelidir.

N610113699AA nozul tutucusu öncelikle SMT elektronik bileşen yerleştirme ekipmanında kullanılır. Uygulaması, bileşenleri besleyicilerden alıp baskılı devre kartlarına yerleştirmekten sorumlu olan yüksek hızlı yerleştirme kafası mekanizmasıyla yakından bağlantılıdır.

Genel kataloglar ve tedarikçi referansları genellikle N610113699AA'yı NPM 16 nozul veya H16 kafa uygulamalarına bağlar. Ayrı bir parça kataloğu da onu NPM-W ve NPM-W2 16 kafalı nozul tutucu ünitelerle ilişkilendirir.

• Tüketici elektroniği üretimi
• Otomotiv elektroniği montajı
• Endüstriyel kontrol panosu üretimi
• İletişim ekipmanı imalatı
• LED ürün montajı
• Tıbbi elektronik imalatı
• Bilgisayar ve sunucu donanımı üretimi
• Güç kaynağı ve invertör imalatı
• Yarı iletken paketleme destek hatları
• EMS ve sözleşmeli elektronik üretimi
• SMT ekipman bakım şirketleri
• İkinci el SMT makine yenileme şirketleri
• Elektronik yedek parça distribütörleri
• Teknik eğitim ve onarım merkezleri

SMT yerleştirme kafası, elektronik bileşenleri bant besleyicilerden, tepsilerden, çubuklardan veya diğer bileşen besleme sistemlerinden toplamak için bir ağızlık kullanır. Dikey olarak hareket ederken, dönerken, vakum uygularken ve bileşenleri yerleştirirken nozulun hassas bir mekanik konumda tutulması gerekir.

Meme tutucusu bu prosesi destekleyen mekanik yapının bir parçasını oluşturur.

Uyumlu nozul başlık mekanizmasına takılır. Tutucu, nozül ile çevredeki başlık bileşenleri arasında doğru ilişkinin korunmasına yardımcı olur.

Alma sırasında kafa, memeyi bileşene doğru indirir. Tutucu, anormal sürtünme veya gevşeklik olmadan kontrollü harekete izin vermeli veya desteklemelidir.

Vakum nozul sistemi aracılığıyla uygulanır. Kararlı mekanik konumlandırma, nozülün bileşenle doğru şekilde temas etmesine ve emişin korunmasına yardımcı olur.

Teslim alındıktan sonra bileşen, makine görüş sistemi tarafından incelenebilir. Düzensiz nozül konumu, bileşenin merkezlenmesini, dönüş tanımayı veya yükseklik tutarlılığını etkileyebilir.

Kafa programlanan PCB konumuna hareket eder ve bileşeni yerleştirir. Doğru tutucu konumlandırma, tekrarlanabilir nozül hareketine ve yerleşimine katkıda bulunur.

Döngü yüksek hızda tekrarlanır. Tutucunun binlerce veya milyonlarca çalışma döngüsü boyunca istikrarlı performansı sürdürmesi gerekir.

Bu nedenle tutucunun değiştirilmesi, izole bir bakım işlemi yerine, tam bir mekanik ve vakum sistemi denetiminin parçası olarak ele alınmalıdır.

1. Makine modelini ve kafa modelini onaylayın.
2. Yeni parça numarasını kaldırılan bileşenle karşılaştırın.
3. Tutucuyu pas, darbe izleri, çizikler veya deformasyon açısından kontrol edin.
4. Karşı mili, yayı, contayı ve memeyi inceleyin.
5. Kurulum alanını onaylı bir bakım yöntemiyle temizleyin.
6. Uygun aletler ve temiz bir çalışma yüzeyi hazırlayın.
7. Sökmeden önce orijinal montaj yönünü kaydedin.

1. Hassas yüzeylere gereksiz yere dokunmaktan kaçının.
2. Aşırı güç kullanmayın.
3. Yerleştirme sırasında tutucuyu düz tutun.
4. İlgili yayları ve contaları doğru yönde takın.
5. Serbest ve düzgün hareketi onaylayın.
6. Bağlantı elemanlarını bakım standardına göre sıkın.
7. Tutucuyu taşlamayın, bükmeyin, cilalamayın veya delmeyin.

1. İzin verilen yerlerde hareketi manuel olarak kontrol edin.
2. Makinenin kafa teşhis prosedürünü çalıştırın.
3. Nozulun takılmasını ve çıkarılmasını doğrulayın.
4. Vakum alma stabilitesini kontrol edin.
5. Nozul yüksekliğini ve merkezlemesini onaylayın.
6. Düşük hızlı deneme yerleştirmeyi çalıştırın.
7. Yerleştirilen bileşenlerde sapma veya hasar olup olmadığını inceleyin.
8. Üretim hızını kademeli olarak artırın.
9. Alarmları ve başlatma hatası verilerini izleyin.
10. Bakım tarihini ve kurulu parça numarasını kaydedin.

Doğru tutucuyu seçmek, genel ürün adını eşleştirmekten daha fazlasını gerektirir. Farklı yerleştirme kafaları, neredeyse aynı görünen ancak uzunluk, arayüz geometrisi, yay düzeni, işleme detayları, yüzey işlemi veya üretim revizyonu açısından farklı olan tutucular kullanabilir.

Bu, çelik nozul tutucusu için istenen ana numaradır ve NPM H16 veya 16 nozullu başlık kullanımı için yaygın olarak referans alınır.

Bu son ek numaraları ticari ve sevkiyat referanslarında daha sonraki veya ilgili çelik tutucu revizyonları olarak görünür. Revizyon güncellemelerini, lojistik numaralandırmayı veya uyumlu üretim versiyonlarını temsil edebilirler. Değiştirilebilirlik sevkıyattan önce onaylanmalıdır.

Bu numara bazı ürün başlıklarında ve uyumlu ana bileşen listelerinde N610113699AA ile birlikte görünür. Makine dokümantasyonu tam ilişkisini doğrulayana kadar ilişkili veya çapraz referanslı bir sayı olarak ele alınmalıdır.

Bir soruşturma gönderirken lütfen aşağıdaki bilgileri sağlayın:

• Gerekli parça numarası: N610113699AA
• Makine modeli:
• Yerleştirme başlığı modeli:
• Makine seri numarası:
• Gerekli koşul:
• Gerekli miktar:
• Eski bölümün fotoğrafı:
• Hedef ülke:
• Gerekli teslimat tarihi:

Bu format, tedarikçinin uyumluluğu, stoku, fiyatı, paketlemeyi ve nakliye seçeneklerini verimli bir şekilde kontrol etmesine olanak tanır.

Teklifte teklif edilen durum açıkça belirtilmelidir. Ürün fotoğrafları, ambalajı, garanti şartları ve test kapsamı satın almadan önce incelenmelidir.

Hassas SMT kafa bileşenleri, taşıma sırasında çarpışmayı, nemi, tozu ve yüzey hasarını önlemek için dikkatli bir şekilde paketlenmelidir.

1. Temiz görsel inceleme.
2. Bireysel koruyucu çanta veya küçük kutu.
3. Darbe önleyici yastıklama malzemesi.
4. Parça numarası tanımlama etiketi.
5. Miktar onayı.
6. Güçlü ihracat kartonu.
7. Dış nakliye etiketi.
8. Gerektiğinde sevkıyattan önce fotoğraf.

Müşteriler, sevkiyattan önce eksiksiz bir teslimat adresi, iletişim kurulacak kişi, telefon numarası, posta kodu ve ithalatçı bilgilerini sağlamalıdır.

Çelik nozul tutucusunun durumunu korumak için:

• Parçayı temiz ve kuru bir odada saklayın.
• Kuruluma kadar koruyucu ambalajında ​​saklayın.
• Yüksek nemden ve aşındırıcı kimyasallardan kaçının.
• Toz, lehim pastası, yapıştırıcı ve metal parçacıklarıyla teması önleyin.
• Ağır ürünleri tutucunun üzerine istiflemeyin.
• Doğrudan darbeden veya düşmekten kaçının.
• Hassas yüzeyleri tutarken temiz eldivenler kullanın.
• Yeni parçaları sökülmüş veya hasar görmüş bileşenlerden ayırın.
• Tanımlama etiketini ürünle birlikte saklayın.
• Eski yedek parçalara envanter kontrolü uygulayın.
• Kurulumdan önce uzun vadeli stokları inceleyin.

Bakım sıklığı makinenin kullanımına, üretim ortamına, yerleştirme hızına, bileşen tipine ve ekipman üreticisinin servis prosedürüne uygun olmalıdır.

Parça numarası, makine modeli, yerleştirme başlığı ve fotoğraf onayı, hatalı siparişlerin azaltılmasına yardımcı olur.

Mevcut tedarik koşullarına bağlı olarak acil onarım ihtiyaçları için tek parça veya küçük adetli talepler desteklenebilir.

Nozul tutucusu; nozullar, miller, filtreler, yaylar, sensörler, valfler, besleyiciler, motorlar, kayışlar, silindirler, kartlar ve diğer SMT yedek parçalarıyla birlikte gönderilebilir.

İhracat paketleme, ticari faturalar, paketleme listeleri ve ortak uluslararası nakliye yöntemleri, sipariş gereksinimlerine göre düzenlenebilir.

Başlangıçta eksiksiz bilgi sağlamak, stok durumu, fiyat, durum ve teslimat süresinin daha hızlı kontrol edilmesini sağlar.

Düzenli müşteriler, makine modellerine, üretim hattı miktarlarına, arıza geçmişine ve önleyici bakım planlarına dayalı bir yedek parça listesi oluşturabilir.

Sipariş vermeden önce lütfen onaylayın:

N610113699AA çelik nozul tutucuya genellikle NPM H16 veya 16 nozullu yerleştirme başlığı uygulamaları için başvurulur. Bazı ürün katalogları aynı zamanda onu NPM-D3 ve seçilen NPM-W veya NPM-W2 16 kafalı konfigürasyonlarla da ilişkilendirir. Bir makine modeli farklı kafa versiyonlarını kullanabileceğinden, lütfen sipariş vermeden önce takılı kafa modelini ve eski parça numarasını onaylayın.

AB ve AC sonekleri, kamuya açık ticari referanslarda revize edilmiş veya ilgili çelik nozul tutucu numaraları olarak görünür. Ancak son ek değişikliği bir mühendislik, üretim veya lojistik revizyonuna işaret edebilir. Sevkiyat öncesinde uyumluluğun kontrol edilebilmesi için lütfen eski parça etiketini, makine modelini, yerleştirme başlığı tipini ve fotoğrafları sağlayın.

N210081891AB, bazı tedarikçi unvanlarında ve ana bileşen listelerinde N610113699AA ile birlikte görünür, ancak kesin ilişki, kamuya açık bilgilerde tutarlı bir şekilde tanımlanmamıştır. İlgili bir bileşen, montaj referansı veya çapraz referans olabilir. Makine dokümantasyonu veya fiziksel kısmı kontrol edilmeden iki sayı aynı olarak değerlendirilmemelidir.

Lütfen tam parça numarasını, makine modelini, yerleştirme kafası modelini, gerekli durumu, miktarı, varış ülkesini ve mevcut tutucunun net fotoğraflarını gönderin. Acil siparişler için ayrıca gerekli teslimat tarihini ve alternatif koşulların veya onaylanmış revizyonların kabul edilebilir olup olmadığını da belirtin.

Hasarlı bir tutucu, dengesiz nozül hareketine, toplama hatalarına, bileşen düşmelerine veya yerleştirme değişikliğine katkıda bulunabilir. Ancak benzer sorunlar nozul, mil, filtre, yay, vakum contası, solenoid valf, besleyici, kamera veya kalibrasyondan da kaynaklanabilmektedir. Parçaları değiştirmeden önce kafanın tam olarak incelenmesi önerilir.

Panasonic N610113699AA çelik nozul tutucuyu veya diğer SMT yerleştirme başlığı yedek parçalarını mı arıyorsunuz?

Makinenizin modelini, kafa modelini, gerekli parça numarasını, miktarını, ürün durumunu ve eski parça fotoğraflarını bize gönderin. Satış ekibimiz stok durumunu kontrol edecek ve bir fiyat teklifi, teslimat planı, paketleme ayrıntıları ve nakliye seçenekleri sunacaktır.

Daha hızlı teklif almak için lütfen sorgulama başlığını kullanın:

Panasonic N610113699AA Çelik Nozul Tutucu için Sorgulama

Lütfen şunları ekleyin:

• Makine modeli
• Yerleştirme başlığı modeli
• Gerekli miktar
• Gerekli koşul
• Eski parça fotoğrafları
• Hedef ülke
• Beklenen teslim tarihi
