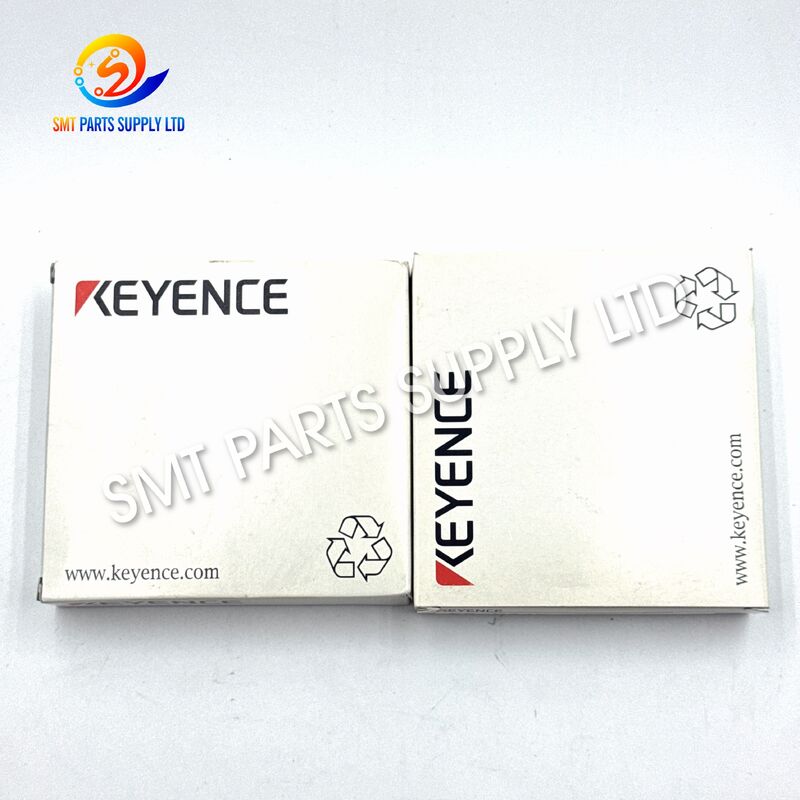

KEYENCE FS-V34P PNP Fiber Amplifier, 33 µs Hızlı Tepki Süresi ve FUJI NXT II A10398 için Çift Dijital Ekran

KEYENCE FS-V34P, FS-V30 sensör serisi içerisinde kablo tipi PNP genişletme ünitesi olarak tasarlanmış yüksek hızlı bir dijital fiber amplifikatördür. Seçilen FUJI NXT II konveyör veya parça algılama konumları için genellikle FUJI parça numarası A10398 altında çapraz referans verilir. Ünite, iki PNP kontrol çıkışını, bir harici girişi, kırmızı 640 nm dört öğeli LED ışık kaynağını ve 33 μs ile 16 ms arasında değişen seçilebilir yanıt hızlarını birleştirir.

Çift dijital monitörü hem önceden ayarlanmış hem de mevcut ışık yoğunluğu değerlerini görüntüleyerek bakım personelinin kararsız algılamayı, kirlenmeyi, fiber yanlış hizalamasını veya yetersiz algılama marjını tespit etmesine yardımcı olur. Çoklu algılama ve zamanlayıcı işlevleri, amplifikatörün farklı üretim koşulları, bileşen renkleri, PCB yüzeyleri, konveyör hızları ve makine kontrol gereksinimleri için yapılandırılmasına olanak tanır.

FS-V34P, bağımsız bir ana amplifikatörden ziyade bir genişletme ünitesidir. Bu nedenle alıcılar, sipariş vermeden önce mevcut ana üniteyi, PNP elektrik mimarisini, kablolama düzenlemesini, fiber kafasını, kurulum konumunu ve makine konfigürasyonunu doğrulamalıdır.

FUJI A10398, SMT yedek parça pazarında, FUJI NXT II hat veya konveyör algılama uygulamalarında kullanılan bir KEYENCE FS-V34P fiber amplifikatör olarak yaygın olarak listelenmektedir. Kesin kurulum konumları, makine üretimine, modül konfigürasyonuna, konveyör spesifikasyonuna ve önceki bakım değişikliklerine göre değişiklik gösterebilir. Alıcılar, değiştirmeden önce eski amplifikatör etiketini ve kablolarını doğrulamalıdır.

Modern SMT yerleştirme ekipmanı, kararlı konveyör ve konum algılama sinyallerine bağlıdır. Fiber amplifikatör, fiber kafa, kablolama veya montaj konumu kararsız hale geldiğinde makine yanlış bir kart varlığı veya aktarım konumu sinyali alabilir.

Amplifikatör yalnızca makinede sensör alarmı görüntülendiği için değiştirilmemelidir. Sorunun amplifikatörün kendisinden mi yoksa başka bir bileşenden mi kaynaklandığını belirlemek için öncelikle algılama devresinin tamamı incelenmelidir.

1. Dijital ekran hasarlı, eksik veya okunamıyor.
2. Alınan ışık değeri normal şekilde değişse bile kontrol çıkışı geçiş yapamaz.
3. Eşik ayarları doğru şekilde saklanamıyor veya ayarlanamıyor.
4. Ünite elektrik hasarına, kirlenmeye, aşırı ısınmaya veya fiziksel darbeye maruz kalmıştır.
5. Kablo veya mahfaza tamir edilemeyecek kadar hasar görmüş.
6. Fiber kafa ve kablolar kontrol edildikten sonra makine aynı sensör hatasını tekrar tekrar rapor ediyor.
7. Mevcut ünitenin çıkış tipi yanlış veya daha önce uyumsuz bir modelle değiştirilmiş.
8. Üretim hattı, orijinal FS-V34P ve FUJI A10398 çapraz referansı kullanılarak restorasyon yapılmasını gerektirir.

KEYENCE FS-V34P, uyumlu bir fiber ünite aracılığıyla sağlanan optik sinyali almak ve işlemek için kompakt bir dijital platform sağlar. Alınan ışık yoğunluğundaki değişiklikleri, makine kontrol sistemi tarafından okunabilen PNP kontrol sinyallerine dönüştürür.

Dijital ekranı ve ayarlanabilir işlevleri, hem değiştirme bakımını hem de ayrıntılı algılama optimizasyonunu destekler.

Amplifikatör altı seçilebilir yanıt modu sunar:

Daha hızlı bir ayar her zaman en iyi ayar değildir. YÜKSEK HIZ modu hızlı algılamayı destekler, ancak daha yavaş modlar, hedef zayıf veya tutarsız bir optik sinyal ürettiğinde daha iyi algılama kararlılığı sunabilir.

Çift dijital monitör, ön ayar değerini ve mevcut alınan ışık değerini aynı anda görüntüler. Bu, teknisyenlerin ekran sayfalarını tekrar tekrar değiştirmeden gerçek sinyali anahtarlama eşiğiyle karşılaştırmasına yardımcı olur.

İki değer arasındaki görsel fark aşağıdakiler hakkında yararlı bilgiler sağlar:

• Mevcut algılama marjı.
• Fiber hizalaması.
• Optik kirlenme.
• Hedef yansıtma.
• Eşik uygunluğu.
• Sinyal dalgalanması.
• Bakım gereksinimleri.

FS-V34P'nin iki kontrol çıkışı vardır. Makine devresine ve amplifikatör konfigürasyonuna bağlı olarak çıkışlar, ayrı algılama koşullarını, alarm mantığını, pencere değerlendirmesini veya ilgili makine fonksiyonlarını destekleyebilir.

Toplam çıkış yükü ve kablolama düzeni belirtilen elektrik sınırları dahilinde kalmalıdır. İki çıkış, bağımsız yüksek akım güç çıkışları olarak değerlendirilmemelidir.

Bir harici giriş sağlanır. Tam işlevi seçilen amplifikatör ayarlarına ve makine devresine bağlıdır. Öğretme, önceden ayarlanmış kontrol veya diğer yapılandırılmış işlemler gibi desteklenen uzaktan işlevler için kullanılabilir.

Harici bir sinyal bağlamadan önce kablo bağlantı şemasını ve mevcut makine konfigürasyonunu doğrulayın.

Amplifikatör, standart ışık yoğunluğu değerlendirmesini ve ek algılama işlevlerini destekler. Bu özellikler, sensörün farklı hedeflere ve denetim gereksinimlerine uyarlanmasına yardımcı olur.

Mevcut algılamayla ilgili işlevler şunları içerir:

• Işık yoğunluğu tespiti.
• Alan tespiti.
• Otomatik hassasiyet takibi.
• Sınırlı ışık yoğunluğu tespiti.
• Kontrol sayın.
• Anormallik tespiti.

FUJI konveyör uygulaması için her fonksiyon gerekli değildir. Yedek ünite normalde çıkarılan amplifikatörden kaydedilen ayarlara göre yapılandırılmalıdır.

Zamanlayıcı, kontrol sinyallerinin stabilize edilmesine veya kısa optik olayların PLC giriş gereksinimlerine uyarlanmasına yardımcı olabilir.

Zamanlayıcı süresi 0,1 ms ila 9.999 ms arasında seçilebilir.

FS-V34P, yaklaşık 30,3 mm yüksekliğinde, 9,8 mm genişliğinde ve 71,8 mm derinliğinde dar bir muhafazaya sahiptir. Genişletme ünitesi tasarımı, birden fazla amplifikatörün uyumlu bir ana ünite ile gruplandırılmasına olanak tanıyarak kontrol paneli alanını azaltır ve çok noktalı algılama sistemlerini basitleştirir.

Aşağıdaki spesifikasyonlar üreticinin yayınlamış olduğu FS-V34P teknik verilerine dayanmaktadır. Elektrik yükleri, gruplandırılmış kurulum sıcaklığı, kablolama, fiber uyumluluğu ve kontrol konfigürasyonu kurulumdan önce kontrol edilmelidir.

Birden fazla ünite bir arada monte edildiğinde ısı birikimi dikkate alınmalıdır.

Gruplandırılmış kurulum için uygun montaj düzenini kullanın ve çıkış akımını üreticinin belirttiği sınırlar dahilinde tutun.

FS-V34P, sınırlı kurulum alanı, hızlı yanıt, uzaktan fiber kafa konumlandırma veya ayrıntılı dijital ayarlamanın gerekli olduğu endüstriyel fiber optik algılama sistemleri için tasarlanmıştır.

FUJI ekipmanı için A10398 genellikle bir NXT II yolu veya konveyör fiber amplifikatör konumuyla ilişkilendirilir. Kesin algılama görevi, makine konfigürasyonuna ve bağlı fiber ünitesine bağlıdır.

FS-V34P ayrıca aşağıdakiler için uyumlu PNP fiber sensör sistemlerinde de kullanılabilir:

• Küçük parça varlığının tespiti.
• Kenar algılama.
• Etiket tespiti.
• Ürün sayımı.
• Bileşen geçişi izleme.
• Pozisyon onayı.
• Delik veya yuva tespiti.
• Paketleme ekipmanları.
• Montaj makineleri.
• Otomatik denetim istasyonları.
• Elektronik üretim ekipmanları.
• Yarı iletkenle ilgili taşıma ekipmanları.
• Kompakt robotik çalışma hücreleri.
• Malzeme transfer sistemleri.
• Yüksek hızlı üretim hatları.

Gerçek algılama mesafesi, nokta boyutu, hedef uygunluğu ve optik performans, yalnızca amplifikatör tarafından değil, esas olarak bağlı fiber ünitesi ve hedef koşulu tarafından belirlenir.

Amplifikatör, dalga boyu yaklaşık 640 nm olan kırmızı bir LED ışık kaynağı sağlar. Işık, bağlı fiber optik kablo aracılığıyla algılama noktasına doğru iletilir.

Fiber kafa tasarımına bağlı olarak hedef ya iletilen ışını keser ya da ışığı alıcı fibere doğru yansıtır.

Ortak düzenlemeler şunları içerir:

• Karşılıklı algılama.
• Yansıtıcı algılama.
• Koaksiyel yansıtıcı algılama.
• Küçük nokta algılama.
• Yan görünüm algılama.
• Alan algılama.

Alınan ışık fiber ünitesi aracılığıyla amplifikatöre geri döner. Amplifikatör optik yoğunluğu dijital bir değere dönüştürür.

Geçerli ışık değeri kırmızı ekranda gösterilirken seçilen eşik veya ön ayar değeri yeşil ekranda gösterilir.

Amplifikatör, alınan ışık değerini sürekli olarak yapılandırılmış eşik veya algılama koşuluyla karşılaştırır.

Seçilen koşul karşılandığında amplifikatör çıkış durumunu değiştirir.

FS-V34P, PNP açık toplayıcı çıkışlarını kullanır. Etkinleştirildiğinde çıkış, uyumlu bir makine giriş devresine kaynak tipi bir sinyal sağlar.

Makine kontrolörü daha sonra bu sinyali aşağıdaki gibi programlanan işlemi gerçekleştirmek için kullanır:

• Konveyörü başlatma veya durdurma.
• PCB'nin gelişi onaylanıyor.
• PCB'nin ayrılışının onaylanması.
• Bir sonraki aktarım adımını etkinleştirme.
• Bir sensör alarmı oluşturuluyor.
• Güvenli olmayan mekanik hareketin önlenmesi.
• Bir üretim sırasının kontrol edilmesi.

Tepki modu ve zamanlayıcı ayarları, hız ve stabiliteyi dengeleyecek şekilde ayarlanabilir.

Örneğin:

• Hızla hareket eden bir tahta kenarı için YÜKSEK HIZ modu seçilebilir.
• FINE veya TURBO modu, standart konveyör tespiti sırasında stabiliteyi artırabilir.
• ULTRA TURBO veya MEGA TURBO, alınan ışığın zayıf olduğu durumlarda hassasiyeti artırabilir.
• Açmada gecikme son derece kısa istenmeyen sinyalleri göz ardı edebilir.
• KAPAMADA gecikme, çıkışı kontrol sisteminin kaydetmesine yetecek kadar uzun süre koruyabilir.

Dijital değer, kazanç çubuğu, tutma işlevi ve eşik ekranı, bakım personelinin sensörün yeterli çalışma marjına sahip olup olmadığını değerlendirmesine yardımcı olur.

Kararlı bir sensör normalde tespit edilen ve tespit edilmeyen koşullar arasında net bir fark göstermelidir. İki değer çok yakınlaştığında temizleme, hizalama, eşik ayarı veya fiber değişimi gerekebilir.

Eski amplifikatörü çıkarmadan önce şunları kontrol edin:

• Üretici etiketi: KEYENCE.
• Model numarası: FS-V34P.
• FUJI referansı: A10398, uygun olduğu yerde.
• Çıkış türü: PNP.
• Ünite tipi: Genişletme ünitesi.
• Kablo konfigürasyonu.
• Bağlı ana amplifikatör.
• Fiber kafalı model.
• Mevcut eşik değerleri.
• Tepki modu.
• IŞIK AÇIK veya KARANLIK AÇIK ayarı.
• Zamanlayıcı ayarları.
• Çıkış kablolaması.

Aşağıdakilerin net fotoğraflarını çekin:

• Ön ekran.
• Kablolama.
• Birim düzenlemesi.
• Fiber bağlantısı.
• DIP anahtarları veya düğmeleri.
• Parametre değerleri.
• Amplifikatör konumu.
• Ana ünite modeli.

Orijinal konfigürasyonun kaydedilmesi kurulum süresini azaltır ve kazara parametre farklılıklarını önler.

Makine bakım prosedürüne göre elektrik gücünü kapatın ve izole edin.

Devreye enerji verilirken amplifikatörü takmayın veya çıkarmayın.

Fiber kafasını ve kabloyu aşağıdakiler açısından kontrol edin:

• Çatlaklar.
• Sıkı virajlar.
• Kırık bölümler.
• Kirli optik yüzeyler.
• Gevşek montaj.
• Yanlış hizalama.
• Aşırı gerginlik.
• Yağ, toz, akı veya yapıştırıcıdan kaynaklanan kirlenme.

Amplifikatörün değiştirilmesi, hasarlı fiber biriminin neden olduğu sorunu çözmez.

FS-V34P'yi orijinal üniteyle aynı yönde ve genişletme ünitesi konumunda monte edin. İlgili ana üniteyle güvenli mekanik bağlantıyı ve doğru elektrik bağlantısını onaylayın.

Kaydedilen eşiği, çıkış mantığını, yanıt modunu ve zamanlayıcı değerlerini girin veya öğretin.

Makine için varsayılan fabrika ayarlarının doğru olduğunu varsaymayın.

Temsili bir PCB'yi veya hedefi algılama pozisyonuna getirin ve çıkarın. Onaylamak:

• Kararlı akım değeri değişimi.
• Doğru çıkış göstergesi.
• IŞIK AÇIK veya KARANLIK AÇIK çalışmasını düzeltin.
• Yeterli algılama marjı.
• Beklenmedik sinyal dalgalanması yok.

Konveyörü normal üretim hızında çalıştırın ve birden fazla aktarım döngüsünü gözlemleyin.

Şunları kontrol edin:

• Kaçırılan panolar.
• Çift tetikleme.
• Gecikmeli sinyaller.
• Yanlış alarmlar.
• Aralıklı çıkış.
• Kararsız alınan ışık değerleri.

Ekipmanı yalnızca tekrarlanan başarılı transfer döngülerinden ve güvenlik ve kilitleme fonksiyonlarının doğru şekilde çalıştığından emin olduktan sonra üretime geri gönderin.

Doğru fiber amplifikatörü seçmek, fiziksel görünümü eşleştirmekten daha fazlasını gerektirir. FS-V30 serisi modeller çıkış mimarisi, ünite rolü, kablo tipi, konnektör düzeni, çıkış sayısı ve giriş işlevleri açısından farklılık gösterebilir.

PNP ve NPN çıkışları farklı akım akışı düzenlemeleri kullanır. Bir PNP amplifikatörü normalde çıkış aktif olduğunda makine girişine akım sağlarken, bir NPN amplifikatörü normalde akımı azaltır.

PNP çalışması için tasarlanmış bir devreye bir NPN modelinin kurulması aşağıdakilerle sonuçlanabilir:

• PLC giriş sinyali yok.
• Kalıcı olarak aktif sinyal.
• Yanlış voltaj seviyesi.
• Kablo hasarı.
• Makine alarmı.
• Güvenilmez tespit.

Her zaman çıkarılan ünitede gösterilen çıkış tipiyle eşleştirin.

FS-V34P bir genişletme ünitesidir. Uyumlu bir ana üniteye bağlı amplifikatör grubunun parçası olarak çalışacak şekilde tasarlanmıştır.

Satın almadan önce onaylayın:

• Uyumlu bir ana ünite zaten kuruludur.
• Maksimum genişletme birimi sayısı aşılmamıştır.
• İki çıkışlı birim sayma kuralı dikkate alınmıştır.
• Gruplandırılmış çalışma sıcaklığı kabul edilebilir.
• Ana ünite ve genişletme kontakları temiz ve hasarsızdır.

FS-V34P kablolu tip bir modeldir. Konektör tipi bir amplifikatör benzer algılama işlevlerine sahip olabilir ancak mevcut makine donanımı kullanılarak kurulması zorunlu değildir.

Karşılaştırmak:

• Kablo çıkış yönü.
• Tel renkleri.
• Kablo uzunluğu.
• Bağlayıcı türü.
• Terminal düzenlemesi.
• Kontrol paneli alanı.
• Montaj yönü.

Amplifikatör optik sinyali işlerken, bağlı fiber ünitesi fiziksel algılama performansının çoğunu belirler.

Fiber başlığı şunları etkiler:

• Mesafeyi algılama.
• Nokta çapı.
• Hedef boyutu.
• Kurulum açısı.
• Yansıma özellikleri.
• Isı direnci.
• Kimyasal direnç.
• Bükülme yarıçapı.
• Karşılıklı ışın veya yansıtıcı çalışma.

Değiştirme bakımı için, mevcut doğru fiber modelini korumak normalde makine testi yapmadan yeni bir fiber başlığı seçmekten daha güvenlidir.

Sorgulamada hem KEYENCE FS-V34P hem de FUJI A10398'in kullanılması, tedarikçilerin doğru bileşeni daha doğru bir şekilde belirlemesine yardımcı olur.

Etiket fotoğrafını, makine modelini, miktarını ve varış yerini içeren eksiksiz bir sorgulama, tekrarlanan onay mesajlarını azaltır.

Çift dijital ekran, bakım personelinin kurulum ve sorun giderme sırasında gerçek ve önceden ayarlanmış değerleri karşılaştırmasına olanak tanır.

Çoklu yanıt ve zamanlayıcı ayarları, algılama sisteminin konveyör hızına, PCB yüzeyine, algılama marjına ve proses kararlılığına göre ayarlanmasına olanak tanır.

Dar amplifikatör muhafazası, üniteyi birden fazla FUJI NXT II üretim modülünü çalıştıran fabrikalar için bakım yedeği olarak pratik hale getirir.

Doğru bir teklif için lütfen aşağıdaki bilgileri sağlayın:

Ürün: KEYENCE FS-V34P Fiber Amplifikatör
FUJI Referansı: A10398
Makine: FUJI NXT II
Adet: ___ Adet
Gerekli Durum: ___
Teslimat Ülkesi: ___
Eski Birim Fotoğrafı: Ekli
Fiber Modeli: ___
Gerekli Teslimat Tarihi: ___

S1: KEYENCE FS-V34P, FUJI A10398 ile aynı referans mı?

C: A10398, SMT yedek parça pazarında, seçilen NXT II ray veya konveyör algılama konumlarına monte edilen KEYENCE FS-V34P amplifikatörü için bir FUJI referansı olarak yaygın olarak kullanılmaktadır. Ekipman konfigürasyonları farklılık gösterebileceğinden sipariş vermeden önce FS-V34P etiketini, PNP çıkışını, kabloları, ana üniteyi ve kurulum fotoğrafını onaylayın.

S2: FS-V34P başka bir amplifikatör olmadan çalışabilir mi?

C: FS-V34P, bağımsız bir ana ünite değil, bir genişletme ünitesidir. Normalde uyumlu bir FS-V30 serisi ana amplifikatöre bağlantı gerektirir. Değiştirmeden önce mevcut amplifikatör grubunu, mevcut genişletme kapasitesini, ünite düzenlemesini ve güç yapılandırmasını doğrulayın.

S3: FS-V34P'nin en hızlı tepki süresi nedir?

C: YÜKSEK HIZ modunda seçilebilen en hızlı yanıt 33 μs'dir. Ek modlar arasında 250 μs, 500 μs, 1 ms, 4 ms ve 16 ms bulunur. Hedef hıza, optik sinyal gücüne, algılama marjına ve gerekli üretim kararlılığına göre modu seçin.

S4: Bir NPN amplifikatörü FS-V34P'nin yerini alabilir mi?

C: Bir NPN modeli, PNP FS-V34P'nin doğrudan elektriksel değişimi olarak değerlendirilmemelidir. PNP ve NPN çıkışları farklı çalışır ve FUJI kontrol girişiyle eşleşmeyebilir. Her zaman eski ünite etiketini, makine bağlantı şemasını ve PLC giriş mimarisini doğrulayın.

S5: Makine değiştirildikten sonra hala alarm veriyorsa ne kontrol edilmelidir?

C: Fiber kafasını, optik yüzeyi, fiber kabloyu, montaj hizalamasını, amplifikatör eşiğini, IŞIK-AÇIK/KARANLIK-AÇIK ayarını, yanıt modunu, zamanlayıcıyı, kabloları, ana ünite bağlantısını, çıkış yükünü ve makine PLC girişini inceleyin. Sensör alarmına her zaman amplifikatör neden olmaz.

SMT PARTS SUPPLY LTD ile iletişime geçin. KEYENCE FS-V34P fiber amplifikatör ve FUJI A10398 çapraz referansı için kullanılabilirlik, fiyat teklifi, teslim süresi, değiştirme onayı ve uluslararası nakliye bilgileri için.

Daha hızlı ve daha doğru bir teklif almak için lütfen gönderin:

• KEYENCE model numarası.
• FUJI parça numarası.
• FUJI makine modeli.
• Gerekli miktar.
• Ön ve yan fotoğraflar.
• Kablolama fotoğrafı.
• Fiber kafalı model.
• Gerekli ürün koşulu.
• Teslimat ülkesi.
• Gerekli teslimat tarihi.

Satış ekibimiz, yanlış bir PNP/NPN modeli, ana ünite çeşidi, konnektör çeşidi veya uyumsuz genişletme amplifikatörü alma riskini azaltmak için teklif vermeden önce kimlik ayrıntılarını inceleyecektir.

KEYENCE ve FS-V30, ilgili sahiplerinin ticari markaları veya ürün referanslarıdır. FUJI, NXT ve ilgili parça numaraları ilgili sahiplerinin ticari markaları veya ürün referanslarıdır. Bu adlar yalnızca ürün tanımlama ve uyumluluk referansı için kullanılır. Bu listeleme, ticari teklifte özellikle onaylanmadığı sürece yetki, sponsorluk veya ortaklık anlamına gelmez.
