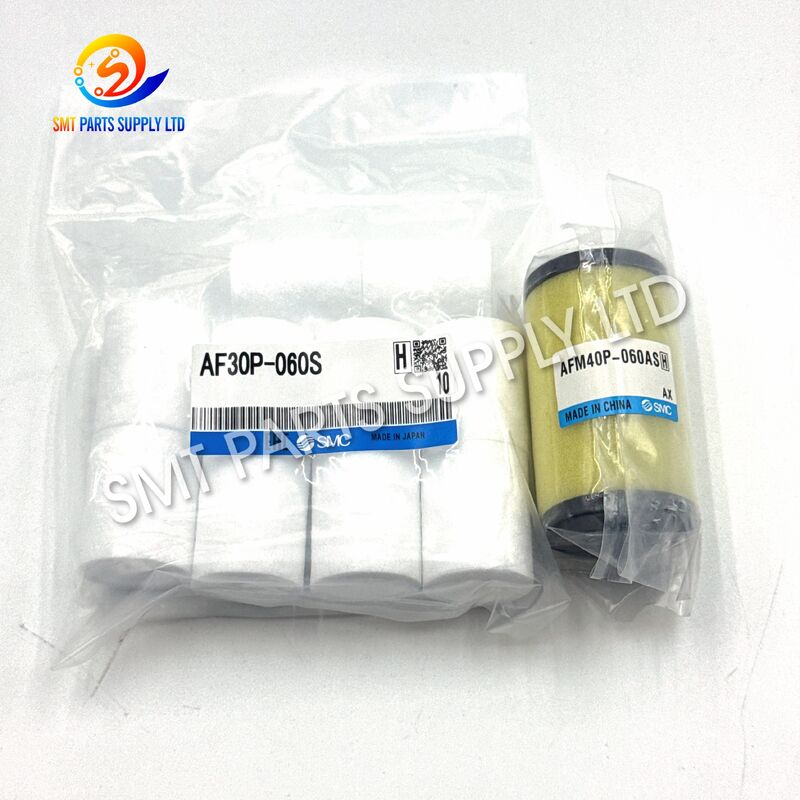

SMC AF30P-060S AFM40P-060AS 5 µm 0.3 µm Basınçlı Hava Parçacık ve Yağ-Sis Filtresi Eleman Seti

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 Filtre Elemanı Seti

SMC AF30P-060S ve AFM40P-060AS filtre elemanı seti, SMT üretim ekipmanlarında, otomatik montaj hatlarında, muayene makinelerinde, pnömatik aletlerde ve endüstriyel kontrol sistemlerinde kullanılan basınçlı hava hazırlama sistemlerinin önleyici bakımı için tasarlanmıştır. AF30P-060S, AF30 serisi hava filtreleri için nominal 5 μm filtre elemanı görevi görürken AFM40P-060AS, AFM40 serisi buğu ayırıcılarla kullanılan bir eleman tertibatıdır. Resmi SMC referans bilgileri, AF30P-060S'yi AF30 ekipmanı için yedek filtre elemanı olarak tanımlar ve AFM40 ve AFM40-06 buğu ayırıcı modelleri için AFM40P-060AS'yi listeler.

Düzgün yapılandırılmış bir hava işleme hattında birlikte kullanılan bu elemanlar, aşamalı filtrelemeyi destekler. İlk aşama daha büyük katı kirletici maddeleri ve yoğunlaşmış yabancı maddeleri giderirken, ikinci aşama daha ince bir sis ayrımı sağlar. SMC teknik bilgileri, standart AF filtrelemesi için nominal 5 μm değerini ve AFM buğu ayırıcıları için nominal 0,3 μm değerini belirtir.

Bu ürün, komple bir hava filtresi, regülatör, hazne, mahfaza, tahliye vanası veya pnömatik arıtma tertibatı yerine yedek eleman seti olarak sağlanır.

Resmi SMC web kataloğu, AFM40P-060AS'yi bir "Element Düzeneği" olarak tanımlarken, AF30P-060S, AF30 serisi ekipmanlar için bir filtre elemanı olarak tanımlanır.

Basınçlı hava toz, pas parçacıkları, yoğunlaşmış nem, kompresör yağı, boru kalıntıları ve diğer kirletici maddeleri içerebilir. Bu yabancı maddeler fabrikanın hava ağından geçerek hassas pnömatik bileşenlere girebilir.

SMT üretim ortamlarında pnömatik cihazlar sıklıkla bileşen taşımayı, besleyici çalışmasını, vakum üretimini, nozül hareketini, levha transferini, kelepçelemeyi, kaldırmayı ve konumlandırmayı kontrol eder. Küçük miktarlardaki kirlilik bile bu sistemlerin tepkisini ve güvenilirliğini etkileyebilir.

Aşağıdaki koşullardan bir veya daha fazlası ortaya çıktığında filtre elemanı incelenmelidir:

Bu belirtiler aynı zamanda sızıntı, regülatör arızası, hasarlı contalar, tıkalı borular, kompresör sorunları veya yanlış makine ayarlarından da kaynaklanabilir. Nedeni teyit edilmeden önce tüm pnömatik sistem kontrol edilmelidir.

AF30P-060S ve AFM40P-060AS seti, hem genel filtreleme hem de buğu ayırma gerektiren hava arıtma sistemleri için pratik bir bakım çözümü sağlar.

AF30P-060S normalde birincil filtreleme aşaması olarak ilgili AF30 hava filtresi gövdesine kurulur. Nominal 5 μm filtreleme seviyesi, hava daha ince arıtma bileşenlerine ulaşmadan önce genel basınçlı hava kirleticilerinin giderilmesi için tasarlanmıştır. SMC belgeleri, genel amaçlı hava filtrelemesi için standart nominal filtreleme derecesi olarak 5 μm'yi listeler.

AFM40P-060AS, karşılık gelen AFM40 buğu ayırıcı gövdesine monte edilir. SMC, AFM serisi buğu ayırıcılar için 0,3 μm'lik nominal filtreleme değerini belirtir ve AFM40 modelleri için geçerli eleman düzeneği olarak AFM40P-060AS'yi listeler.

Doğru şekilde seçilip kurulduğunda kombinasyon aşağıdakilere yardımcı olabilir:

Basınç, sıcaklık, hava akışı kapasitesi, port boyutu ve drenaj konfigürasyonu, yalnızca yedek eleman tarafından değil, komple filtre veya buğu ayırıcı tertibatı tarafından belirlenir.

Satın almadan önce takılı filtre gövdesi üzerinde yazılı olan tam modeli kontrol edin. Farklı nesiller, son ekler, bölgesel özellikler ve özel sipariş konfigürasyonları farklı kaseler, contalar veya bakım parçaları kullanabilir.

Değiştirme sırasında daima ayrı contaların, çanak O-halkalarının veya diğer bakım parçalarının gerekli olup olmadığını kontrol edin.

Filtre seti, çok çeşitli pnömatik makinelere hizmet veren basınçlı hava işleme sistemlerinde kullanılabilir.

Uygunluk, kurulu SMC filtre modeline ve aşağı akış ekipmanının hava kalitesi gereksinimine bağlıdır.

Basınçlı hava ilk olarak AF30P-060S elemanını içeren AF30 hava filtresi muhafazasına girer.

Bu eleman, havadaki daha büyük yabancı maddelerin hava akışından ayrılmasına yardımcı olur. Kirletici maddeler arasında boru tortusu, pas, toz ve yoğunlaşmış malzeme bulunabilir. Çıkarılan sıvı ve kalıntılar, komple düzeneğin tasarımına göre filtre kabında toplanır.

Nominal 5 μm filtreleme aşaması, genel basınçlı hava hazırlığı için uygundur ve daha ince buğu ayırma aşaması için yukarı yönde koruma sağlar.

Birincil filtrelemeden sonra basınçlı hava, AFM40P-060AS eleman tertibatını içeren AFM40 buğu ayırıcı muhafazasına girer.

Daha ince filtre yapısı, standart bir birincil hava filtresinden geçebilecek daha küçük parçacıkları ve yağ buharını yakalar. AFM serisi, SMC ürün bilgilerine göre nominal 0,3 μm filtreleme derecesine sahiptir.

Gerçek sipariş, makine tasarımına, hava kalitesi spesifikasyonuna ve komple SMC modüler konfigürasyonuna bağlı olarak değişebilir.

Doğru parça numarası onayı önemlidir. Benzer görünen bir filtre elemanı farklı bir uzunluğa, çapa, montaj yapısına, filtreleme derecesine veya sızdırmazlık tasarımına sahip olabilir.

Filtre gövdesi üzerindeki isim plakasını veya basılı kodu kontrol edin.

Yararlı bilgi örnekleri şunları içerir:

İki unsuru karıştırmayın.

AF30P-060S, AFM40P-060AS'nin yerini almaz ve AFM40P-060AS, AF30P-060S'nin yerini almaz.

Makine hem AF30 hava filtresi hem de AFM40 buğu ayırıcı kullandığında komple seti sipariş edin.

Yalnızca bir filtre gövdesi bakım gerektirdiğinde ayrı bir eleman sipariş edin.

Eleman değişimi sırasında şunları kontrol edin:

Daha hızlı fiyat teklifi ve uyumluluk kontrolü için şunları sağlayın:

• Filtre tertibatının tamamının net fotoğrafı.
• Konut modeli etiketinin fotoğrafı.
• Kaldırılan elemanın fotoğrafı.
• Her parça numarası için gerekli miktar.
• Makine markası ve modeli.
• Teslimat ülkesi ve posta kodu.
• Gerekli teslimat tarihi.
• Bireysel parçalar veya eşleştirilmiş takımlar tercih edilir.

Filtre bakımı, pnömatik sistemlere aşina, eğitimli personel tarafından yapılmalıdır.

Basınçlı filtre kabını asla açmayın.

1. Hava beslemesinin izole edildiğini ve tüm kalan basıncın tahliye edildiğini doğrulayın.
2. Filtre üreticisinin prosedürüne göre kaseyi çıkarın.
3. Mevcut elemanın montaj yönüne dikkat edin.
4. Kirin mahfazaya girmesini önlemek için kullanılmış elemanı dikkatlice çıkarın.
5. Kaseyi, contayı, bölmeyi ve iç yüzeyleri inceleyin.
6. Yeniden kullanılabilir bileşenleri onaylanmış bir yöntem kullanarak temizleyin.
7. Plastik kaselere veya contalara zarar verebilecek temizlik kimyasalları kullanmayın.
8. Yeni elemanı doğru orijinal bileşenle aynı yönde takın.
9. Kaseyi yeniden takın ve kilitleme mekanizmasını tamamen devreye alın.
10. Hava basıncını kademeli olarak yeniden sağlayın.
11. Kase ve contaların çevresinde sızıntı olup olmadığını kontrol edin.
12. Normal aşağı akış basıncını ve hava akışını doğrulayın.
13. Değiştirme tarihini ve makinenin çalışma saatlerini kaydedin.

Kurulumdan önce filtre modelinin tamamı için resmi kullanım kılavuzuna bakın.

Filtre ömrü basınçlı hava kalitesine, çalışma saatlerine, hava akışına, yağ konsantrasyonuna, neme, kompresör durumuna ve fabrika borularının temizliğine bağlıdır. Her üretim hattına tek bir değişim aralığı uygulanamaz.

Her filtre elemanı siparişi, onaylanmış satın alma spesifikasyonuna göre kontrol edilebilir.

Ürünün durumu, marka menşei, üretim partisi, ambalaj tipi ve mevcut belgeler resmi teklifte teyit edilmelidir.

Kuruluma kadar elemanı koruyucu ambalajından çıkarmayın. Yağdan, solventlerden, doğrudan güneş ışığından ve ağır nesnelerden uzakta, temiz ve kuru bir alanda saklayın.

Sipariş vermeden önce lütfen aşağıdaki bilgileri doğrulayın:

Hayır. AF30P-060S, AF30 hava filtresi gövdesiyle birlikte kullanılan nominal 5 μm'lik bir birincil filtre elemanıdır. AFM40P-060AS, AFM40 buğu ayırıcıyla birlikte kullanılan nominal 0,3 μm'lik bir eleman tertibatıdır. Farklı filtreleme işlevlerini yerine getirirler ve birbirlerinin yerine kullanılamazlar.

Hayır. Standart set bir adet AF30P-060S yedek eleman ve bir adet AFM40P-060AS yedek eleman tertibatı içerir. Filtre muhafazaları, hazneler, regülatörler, drenajlar, montaj braketleri, basınç göstergeleri ve bağlantı donanımı, teklifte ayrıca belirtilmediği sürece dahil değildir.

SMT makinesi veya fabrika hava işleme hattı uyumlu AF30 ve AFM40 filtre gövdeleriyle donatıldığında kullanılabilir. Sipariş vermeden önce komple muhafaza modelini, kurulu eleman kodunu ve makine pnömatik konfigürasyonunu onaylayın.

Değiştirme sıklığı hava kalitesine, kompresör durumuna, çalışma süresine, neme, hava akışına ve kirlilik seviyesine bağlıdır. Önleyici bakım sırasında elemanları inceleyin ve hasar gördüklerinde, doyduklarında, aşırı derecede kirlendiklerinde veya kabul edilemez basınç kaybına neden olduklarında değiştirin.

Lütfen filtre yuvası modelinin tamamını, isim plakasının ve mevcut elemanların fotoğraflarını, makine markasını, makine modelini, gerekli miktarı ve varış yerini belirtin. Kasenin ve iç montaj yapısının fotoğrafları, orijinal etiketin net olmadığı durumlarda da faydalıdır.

Resmi SMC referansları, AF30P-060S'yi AF30 serisi filtreleme için yedek eleman olarak ve AFM40P-060AS'ı ise AFM40 ve AFM40-06 buğu ayırıcılar için geçerli eleman düzeneği olarak tanımlar. SMC teknik belgeleri, standart AF filtreleme seviyesi olarak 5 μm'yi ve AFM buğu ayırıcı filtreleme seviyesi olarak 0,3 μm'yi tanımlar.

Tam filtre modeli kodları farklı nesiller ve isteğe bağlı son ekler içerebileceğinden, uyumluluk yalnızca görünüm yerine tam gövde koduyla doğrulanmalıdır.

Bir SMT makinesi veya endüstriyel pnömatik sistem için güvenilir yedek filtre elemanları mı arıyorsunuz?

Gerekli parça numaralarınızı, adetlerinizi ve ekipman bilgilerinizi bize gönderin. Satış ekibimiz teknik özellikleri kontrol edecek ve satın alma incelemeniz için net bir teklif hazırlayacaktır.

Net fotoğraflar parça numarasını, muhafaza serisini, eleman yapısını ve makine uygulamasını kontrol etmemize yardımcı olur. Bu, yanlış bir yedek parça alma riskini azaltır ve teklif işlemeyi daha hızlı hale getirir.

Konu: SMC AF30P-060S ve AFM40P-060AS Filtre Elemanları İçin Sorgulama

Sayın Satış Ekibimiz,

Lütfen aşağıdaki pnömatik filtre elemanlarını belirtin:

• AF30P-060S: _____ adet
• AFM40P-060AS: _____ adet
• Makine markası ve modeli: _____
• Kurulu filtre modeli: _____
• Teslimat hedefi: _____
• Gerekli teslimat tarihi: _____

Lütfen ürünün durumunu, uyumluluğunu, teslimat süresini, paketlemeyi, nakliye maliyetini ve mevcut belgeleri onaylayın.

Saygılarımla,
