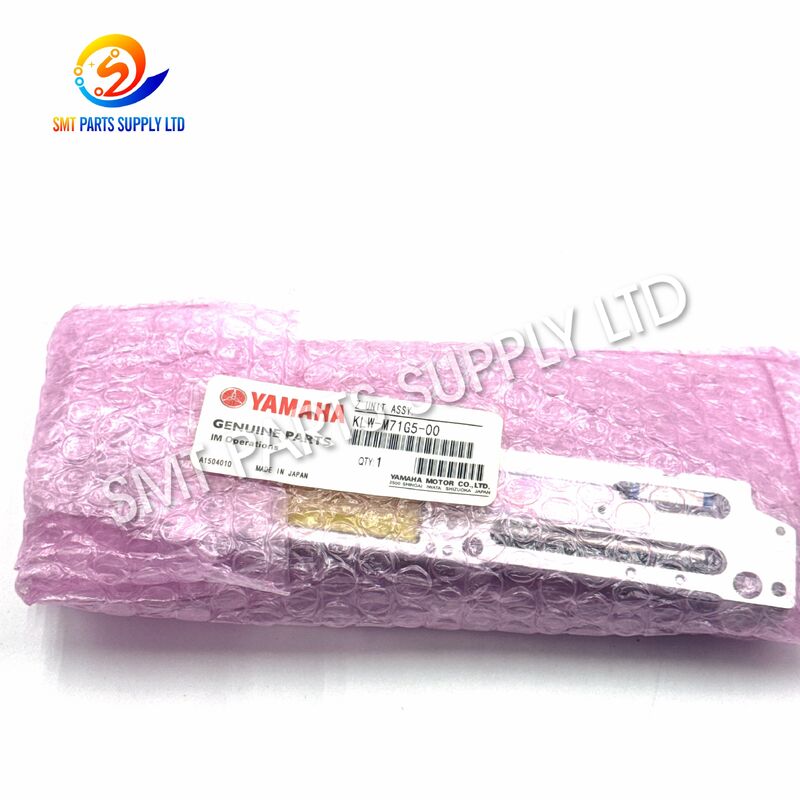

Yamaha KLW-M71G5-00 YSM10 YSM20R için Z Eksenli Doğrusal Motor Birimi, hassas kontrollü dikey hareket ve entegre birim montajı

Yamaha KLW-M71G5-00 Z Ekseni Lineer Motor Ünitesi YSM10 YSM20R

Yamaha KLW-M71G5-00 Z Ekseni Lineer Motor Ünitesi, uyumlu Yamaha YSM10 ve YSM20R SMT yerleştirme ekipmanları için geliştirilmiş hassas bir hareket grubudur. Montaj kafasının Z ekseni mekanizmasına monte edilen ünite, bir nozülün bir bileşene yaklaşması, almayı tamamlaması, yerleştirme pozisyonuna hareket etmesi ve bileşeni baskılı devre kartına indirmesi sırasında gereken kontrollü dikey hareketi destekler.

Tutarlı alma yüksekliğini, yerleştirme yüksekliğini, çalışma ritmini ve nozül hareketini korumak için stabil bir Z ekseni grubu esastır. Mevcut ünite aşındığında, hasar gördüğünde, kirlendiğinde veya mekanik olarak dengesizleştiğinde, makine anormal hareket, alma hataları, yerleştirme yüksekliği varyasyonu, titreşim, alarmlar veya üretim verimliliğinde azalma yaşayabilir.

KLW-M71G5-00, ilgisiz genel amaçlı bir motor olarak değil, entegre bir Z ünitesi olarak tedarik edilir. Yamaha yerleştirme ekipmanları için doğru şekilde tanımlanmış bir yedek gerektiren bakım ekipleri, SMT üretim tesisleri, ekipman yenileyiciler ve yedek parça distribütörleri için uygundur. Parça numarası ve makine konfigürasyonu satın almadan önce kontrol edilmelidir.

Neden Z Ekseni Motor Ünitelerinin Değiştirilmesi Gerekiyor?

Bir SMT makinesinin montaj kafası, günlük üretim sırasında çok sayıda tekrarlanan dikey hareket gerçekleştirir. Her alma ve yerleştirme döngüsü, Z ekseni mekanizmasının nozülü doğru bir şekilde indirmesini ve kaldırmasını gerektirir. Uzun çalışma saatleri, yüksek üretim hızı, toz, gres bozulması, kazara nozül çarpışması ve yanlış bakım, grubun durumunu kademeli olarak etkileyebilir.

Z ekseni ünitesi arızasının yaygın nedenleri şunlardır:

Bir Z ekseni sorunu tek bir semptomdan teşhis edilmemelidir. Üniteyi değiştirmeden önce teknisyenler ayrıca nozül şaftını, konektörleri, kabloları, kafa mekanizmasını, kontrolör geri bildirimini, montaj konumunu ve ilgili mekanik parçaları incelemelidir.

Aşınmış veya Hasarlı Bir Z Ünitesinin Tipik Belirtileri

Aşağıdaki koşullar, mevcut Z ekseni ünitesinin incelenmesi veya değiştirilmesi gerektiğini gösterebilir:

Bu semptomlar başka makine sistemlerinden de kaynaklanabilir. Yedek parçayı sipariş etmeden veya takmadan önce kapsamlı bir inceleme önerilir.

Çözüm: Kontrollü Dikey Kafa Hareketini Geri Yükleme

Arızalı veya dengesiz bir Z ekseni ünitesini doğru şekilde eşleşen KLW-M71G5-00 grubuyla değiştirmek, montaj kafasının mekanik yanıtını geri yüklemeye yardımcı olabilir. Değiştirme, mevcut ünite artık gerekli üretim koşulları dahilinde çalışamadığında pratik bir bakım çözümü sağlamayı amaçlar.

Ana bakım hedefleri şunlardır:

Değiştirme ünitesi, Yamaha SMT ekipmanlarına aşina kalifiye teknisyenler tarafından kurulmalıdır. Kurulumdan sonra makine kalibrasyonu ve operasyonel doğrulama tamamlanmalıdır.

Anahtar Ürün Avantajları

1. Açıkça Tanımlanmış Parça Numarası

KLW-M71G5-00, satın alma ve envanter kontrolü için kesin bir referans sağlar. Tam parça numarasını kullanmak, görsel olarak benzer ancak uyumsuz bir grubun seçilme riskini azaltır.

2. Entegre Z Ekseni Ünitesi

Ürün, Z ekseni ünitesi grubu olarak tedarik edilir, bu da yalnızca bireysel bir alt bileşen yerine tam hareket ünitesinin servis gerektirmesi durumunda değiştirme için uygundur.

3. SMT Montaj Kafası Çalışması İçin Tasarlanmıştır

Grup, kontrollü hareketin ve tutarlı yüksekliğin önemli olduğu bileşen alma ve yerleştirme süreçleri sırasında tekrarlanan dikey hareketi destekler.

4. Bakım Envanteri İçin Uygun

SMT fabrikaları, planlı bakım, acil durum değişimi, makine yenileme veya hat kurtarma için parçayı kritik bir yedek olarak bulundurabilir.

5. Kesinti Süresini Azaltmayı Destekler

Önceden doğrulanmış bir yedek ünite, Z ekseni arızası üretimi kesintiye uğrattığında bakım ekiplerinin hızlı yanıt vermesine yardımcı olur.

6. Sevkiyat Öncesi İnceleme

Mevcut üniteler, sevkiyat öncesinde parça numarası tanımlaması, görünüm, konektörler, montaj yüzeyleri ve temel mekanik durum için kontrol edilebilir.

7. Esnek Tedarik Koşulu

Stok durumuna ve müşteri gereksinimlerine bağlı olarak, tedarik koşulları yeni, orijinal kullanılmış, yenilenmiş veya eşdeğer yedek seçeneklerini içerebilir. Kesin durum teklifte doğrulanmalıdır.

8. Uluslararası Teslimat Desteği

Kompakt endüstriyel yedek parça, sipariş miktarına ve hedefe göre uluslararası kurye, hava kargo veya konsolide sevkiyat için paketlenebilir.

Özellikler

Önemli: Voltaj, direnç, konektör düzeni, montaj boyutları ve kafa uyumluluğu görünümden varsayılmamalıdır. Lütfen sipariş vermeden önce orijinal parça etiketini ve makine bilgilerini sağlayın.

Uyumluluk Referansı

Endüstri listeleri KLW-M71G5-00'ü Yamaha YSM10/YSM20 serisi Z Ünitesi Grubu olarak tanımlarken, bazı listeler YSM20R'ye de atıfta bulunur. Bu nedenle, satın alma onayı yalnızca makine adına göre değil, kurulu parça numarasına göre verilmelidir.

Uygulama

KLW-M71G5-00 Z Ekseni Lineer Motor Ünitesi, farklı SMT üretim ve bakım ortamlarında kullanılabilir.

SMT Üretim Hatları

Sürekli veya çok vardiyalı üretimde Yamaha yerleştirme makineleri çalıştıran elektronik fabrikaları için uygundur.

Makine Önleyici Bakımı

Ünite, özellikle üretim kesintisinin yüksek maliyetli olduğu durumlarda, planlı makine servisleri sırasında kritik bir yedek olarak hazırlanabilir.

Acil Arıza Onarımı

Teşhis Z ekseni ünitesi arızasını doğruladığında, doğrulanmış bir yedek, uzun makine kesinti süresini azaltmaya yardımcı olabilir.

Ekipman Yenileme

Uyumlu Yamaha YSM serisi yerleştirme makinelerinin yeniden yapımı veya yeniden kondisyonlanması sırasında kullanılır.

Yedek Parça Dağıtımı

SMT fabrikalarını, sözleşmeli üreticileri, onarım merkezlerini ve ekipman tüccarlarını destekleyen endüstriyel parça tedarikçileri için uygundur.

Üretim Kapasitesi Genişletme

Yeni kurulan veya devredilen SMT hatları için ek yedek parça envanteri hazırlarken kullanışlıdır.

Elektronik Üretim Uygulamaları

Nasıl Çalışır

Z ekseni, nozül veya montaj kafası mekanizmasının kontrollü dikey hareketinden sorumludur. Çalışması, SMT alma ve yerleştirme döngüsünün temel bir parçasını oluşturur.

Adım 1: Bileşen Konumlandırma

Besleyici, programlanmış alma pozisyonunda bir bileşen sunar. Montaj kafası, seçilen nozülü bileşenin üzerine hizalamak için yatay olarak hareket eder.

Adım 2: Z Ekseni İndirme

Z ekseni ünitesi, nozülü bileşene doğru aşağı doğru hareket ettirir. Hareket mesafesi, makine programlamasına, bileşen verilerine, nozül tipine ve kalibrasyon bilgilerine göre kontrol edilir.

Adım 3: Bileşen Alma

Nozül, gerekli alma yüksekliğine ulaşır. Bileşeni tutmak için nozülden vakum uygulanır.

Adım 4: Z Ekseni Kaldırma

Z ekseni, nozülü ve alınan bileşeni besleyiciden uzağa kaldırır. Stabil dikey hareket, bileşenin kaymasını veya düşmesini önlemeye yardımcı olur.

Adım 5: İnceleme ve Düzeltme

Makine konfigürasyonuna bağlı olarak, bileşen görüntü tanıma işleminden geçebilir. Sistem, yerleştirmeden önce konumu ve dönüşü kontrol eder.

Adım 6: PCB Konumuna Hareket

Kafa, baskılı devre kartındaki programlanmış yerleştirme koordinatlarına seyahat eder.

Adım 7: Kontrollü Yerleştirme

Z ekseni, bileşeni tanımlanmış yerleştirme yüksekliğine indirir. Aşırı yükseklik, yetersiz yükseklik veya dengesiz hareket yerleştirme kalitesini etkileyebileceğinden, doğru hareket önemlidir.

Adım 8: Bırakma ve Geri Dönüş

Bileşen bırakılır ve Z ekseni, bir sonraki döngü için nozülü kaldırır.

Bu dizi sürekli olarak tekrarlanır. Bu nedenle, Z ünitesi çok sayıda üretim döngüsü boyunca stabil yanıt vermelidir.

Diğer SMT Sistemleriyle Fonksiyonel İlişki

Tek başına doğru bir Z ekseni ünitesi, yanlış nozül seçimi, hasarlı besleyiciler, vakum sızıntısı, kötü PCB desteği veya yanlış programlamayı telafi edemez. Güvenilir üretim, tüm makine sistemine bağlıdır.

Kurulum Kılavuzları

Kurulum, eğitimli SMT bakım personeli tarafından yapılmalıdır.

Kurulumdan Önce

1. Makineyi onaylanmış kapatma prosedürüne göre durdurun.
2. Elektrik gücünü kesin ve tesis kilitleme gereksinimlerini izleyin.
3. Mevcut makine alarmlarını ve çalışma belirtilerini kaydedin.
4. Orijinal kurulum konumunu ve kablo yönlendirmesini fotoğraflayın.
5. Eski ünite etiketinin KLW-M71G5-00 veya onaylanmış bir yedek referansı olduğunu doğrulayın.
6. Yedek üniteyi nakliye hasarı açısından inceleyin.
7. Konektörleri, montaj noktalarını, kablo uzunluğunu ve mekanik arayüzleri karşılaştırın.
8. Temiz aletler ve elektrostatik korumalı bir çalışma alanı hazırlayın.

Kurulum Sırasında

1. Konektörleri kablodan çekmekten kaçının.
2. Açıkta kalan konektörleri toz ve kirden koruyun.
3. Vidaları, rondelaları, braketleri ve ara parçaları orijinal konumlarında tutun.
4. Grubu montaj yerine zorlamayın.
5. Vidaları sıkmadan önce mekanik hizalamayı doğrulayın.
6. Kabloları keskin kenarlardan ve hareketli bölümlerden uzak tutun.
7. Montaj donanımını makine servis prosedürüne göre sıkın.
8. Güç uygulamadan önce her bağlantıyı tekrar kontrol edin.

Kurulumdan Sonra

1. Gerekli makine başlatmayı gerçekleştirin.
2. Z ekseninin serbest ve engelsiz hareket ettiğini kontrol edin.
3. Güvenli veya azaltılmış çalışma hızında hareket çalıştırın.
4. Gürültü, titreşim, kablo hareketi ve alarm durumunu gözlemleyin.
5. Nozül yüksekliği ve kafa ile ilgili kalibrasyonu tamamlayın.
6. Uygun bileşenler kullanarak alma işlemini test edin.
7. Kontrollü bir test kartında yerleştirme yüksekliğini doğrulayın.
8. Başarılı doğrulama sonrası üretim hızını kademeli olarak artırın.
9. Değiştirme tarihini ve bakım sonuçlarını kaydedin.

İnceleme ve Kalite Kontrol Süreci

İşlevsel test, ürün durumuna, mevcut test platformuna ve sipariş anlaşmasına bağlıdır. Belirli bir test raporu veya çalışma videosu gerektiren alıcılar, sipariş vermeden önce gereksinimlerini belirtmelidir.

Paketleme ve Teslimat

Z ekseni ünitesi hassas bir endüstriyel gruptur ve nakliye sırasında darbe, nem, toz ve konektör hasarından korunmalıdır.

Önerilen Paketleme Yöntemi

Mevcut Nakliye Yöntemleri

• DHL ekspres
• FedEx ekspres
• UPS ekspres
• Uluslararası hava kargo
• Konsolide sevkiyat
• Müşteri tarafından atanan iletici
• Yerel bir nakliye deposuna teslimat

Nakliye maliyeti ve teslimat süresi hedefe, paket boyutuna, beyan edilen gereksinimlere ve seçilen nakliye yöntemine bağlıdır.

Doğru Z Ekseni Ünitesi Nasıl Seçilir

Ürünü sadece görünümüne göre seçmek yanlış bir satın almaya yol açabilir. Benzer görünümlü SMT motor grupları farklı konektörlere, montaj pozisyonlarına, elektriksel parametrelere, hareket gereksinimlerine veya makine uygulamalarına sahip olabilir.

Adım 1: Tam Parça Numarasını Kontrol Edin

Orijinal etiketin şunları gösterdiğini doğrulayın:

KLW-M71G5-00

Etikette görüntülenen herhangi bir soneki veya revizyonu da sağlayın, örneğin ek bir harf veya “X” referansı.

Adım 2: Makine Modelini Doğrulayın

Tam makine tanımlamasını sağlayın:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Diğer tam model, geçerli olduğunda

Adım 3: Makine Seri Numarasını Doğrulayın

Aynı modeldeki makineler farklı üretim revizyonlarına veya kafa konfigürasyonlarına sahip olabilir. Seri numarası teknik doğrulamayı iyileştirir.

Adım 4: Kafa Tipini Doğrulayın

Aynı yerleştirme makinesi serisi farklı kafalar kullanabilir. Kafa tanımlama etiketinin bir fotoğrafı önerilir.

Adım 5: Konektörleri Karşılaştırın

Kontrol edin:

• Konektör sayısı
• Konektör şekli
• Pin düzeni
• Kablo çıkış yönü
• Kablo uzunluğu
• Kilitleme mekanizması

Adım 6: Mekanik Arayüzleri Karşılaştırın

Kontrol edin:

• Montaj deliği konumu
• Braket şekli
• Şaft ve kılavuz düzeni
• Genel profil
• Kablo yönlendirme konumu

Adım 7: Açık Ürün Fotoğrafları Sağlayın

Önerilen fotoğraflar şunları içerir:

Adım 8: Ürün Durumunu Doğrulayın

Gerekli tedarik seçeneğini seçin:

Adım 9: Garanti ve Testi Doğrulayın

Tedarikçiden şunları belirtmesini isteyin:

• Ürün durumu
• Test yöntemi
• Garanti süresi
• İade gereksinimleri
• Teslim süresi
• Dahil olan aksesuarlar
• Paketleme yöntemi

Sipariş Bilgileri

Hızlı ve doğru bir teklif için lütfen aşağıdaki bilgileri sağlayın:

Tam bilgi sağlamak, teklif gecikmelerini azaltır ve uyumluluk hatalarını önlemeye yardımcı olur.

Yanlış Seçilen Parçalarla Karşılaştırma

Orijinal üniteyi doğrulama için harcanan birkaç dakika, önemli makine kesinti süresini, iade maliyetlerini ve üretim gecikmelerini önleyebilir.

Bakım Önerileri

Günlük Kontroller

• Anormal kafa gürültüsünü gözlemleyin.
• Tekrarlanan alma veya yerleştirme alarmlarını kontrol edin.
• Makine içini temiz tutun.
• Nozül çarpışmalarını ve anormal hareketi izleyin.
• Tekrarlanan hata kodlarını kaydedin.

Haftalık Kontroller

• Görünür kablo yönlendirmesini inceleyin.
• Konektörlerde gevşeklik olup olmadığını kontrol edin.
• Tekrarlanan alma hatası verilerini gözden geçirin.
• Kafa alanını kirlilik açısından inceleyin.
• Gelişen anormal titreşim olmadığından emin olun.

Planlanmış Bakım

• Makine bakım programını izleyin.
• Z ekseni mekanizmasını ve ilgili hareketli parçaları kontrol edin.
• Mekanik çalışma sonrası kalibrasyon yapın.
• Hasarlı nozülleri ve aşınmış ilgili parçaları değiştirin.
• Kritik Z ekseni yedeklerini uygun şekilde saklayın.

Yedek Parça Depolama

Sıkça Sorulan Sorular

1. KLW-M71G5-00 her Yamaha YSM10 ve YSM20R makinesi için uygun mudur?

Zorunlu değil. Yamaha YSM10 ve YSM20 serisi ekipmanlar için yaygın olarak referans verilir, ancak kafa tipi, makine revizyonu, konektörler ve seri numarası konfigürasyonu farklılık gösterebilir. Lütfen sipariş vermeden önce orijinal etiketi doğrulayın ve makine bilgilerini sağlayın.

2. Bu ürün sadece bir motor mu yoksa tam bir Z ekseni grubu mu?

KLW-M71G5-00 genellikle bir Z Ünitesi Grubu olarak tedarik edilir ve tanımlanır. Stok durumuna göre tam olarak dahil edilen bileşenler değişebilir, bu nedenle müşteriler mevcut fotoğrafları ve teklif detaylarını kullanarak tedarik edilen konfigürasyonu doğrulamalıdır.

3. Ünite alma ve yerleştirme hatalarını çözebilir mi?

Hata dengesiz veya arızalı Z ekseni hareketinden kaynaklandığında yardımcı olabilir. Ancak, alma hataları nozüllerden, besleyicilerden, vakum sızıntısından, bileşen sunumundan, kalibrasyondan, kablolardan, kontrolörlerden veya yanlış program ayarlarından da kaynaklanabilir.

4. Teklif öncesinde hangi bilgi gereklidir?

Lütfen parça numarası, makine modeli, seri numarası, kafa tipi, gerekli miktar, istenen ürün durumu, teslimat ülkesi ve orijinal ünite etiketi, konektörler ve montaj yapısının net fotoğraflarını sağlayın.

5. Z ekseni ünitesi değiştirildikten sonra kalibrasyon gerekli midir?

Evet. Mekanik değişimden sonra, kalifiye teknisyenler makineyi normal hızda üretime döndürmeden önce gerekli başlatmayı, hareket kontrolünü, nozül yüksekliği kalibrasyonunu, alma testini ve yerleştirme doğrulamasını tamamlamalıdır.

Bize Ulaşın

Yamaha YSM10 veya YSM20R montaj kafası Z ekseni sisteminiz için güvenilir bir yedek mi arıyorsunuz?

Hızlı teknik onay ve teklif için lütfen aşağıdaki bilgileri bize gönderin:

• Parça numarası: KLW-M71G5-00
• Yamaha makine modeli
• Makine seri numarası
• Montaj kafası tipi
• Gerekli miktar
• Tercih edilen durum
• Orijinal ünite etiketi fotoğrafı
• Konektör ve montaj fotoğrafları
• Teslimat ülkesi ve posta kodu

Küresel SMT fabrikalarını, ekipman bakım ekiplerini, sözleşmeli üreticileri, onarım merkezlerini ve endüstriyel yedek parça distribütörlerini destekliyoruz.

Bugün bize ulaşın:

• Uyumluluk onayı
• Mevcut stok durumu
• Ürün durumu seçimi
• İnceleme fotoğrafları
• Paketleme bilgileri
• Nakliye teklifi
• Toplu sipariş desteği
• İlgili Yamaha SMT yedek parçaları

Ticari Marka Bildirimi: Yamaha ve ilgili makine modeli adları yalnızca ürün tanımlaması ve uyumluluk referansı için kullanılır. Tüm ticari markalar ilgili sahiplerine aittir.
