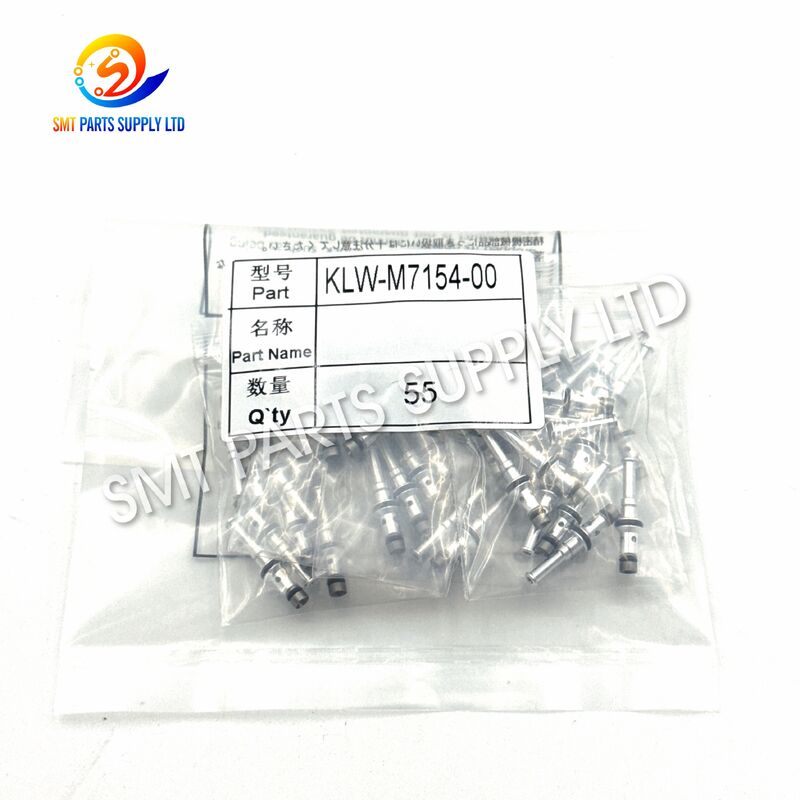

Yamaha KLW-M7154-00 SMT Bileşen Toplama için Bakır Çekirdekli Vakum Valfi (YSM10 YSM20 YSM20R Makineleri)

Yamaha KLW-M7154-00 BIT bakır çekirdekli vakum jeneratörü solenoid valfı, uyumlu YSM10, YSM20 ve YSM20R SMT yerleştirme makinesi uygulamaları için geliştirilmiş kompakt bir pnömatik kontrol bileşenidir. Makinenin vakum veya yerleştirme başlığı pnömatik sistemine monte edilerek, elektronik bileşenlerin alınması ve yerleştirilmesi için gereken emme ve bırakma döngülerinin kontrol edilmesine yardımcı olur.

Üretim sırasında yerleştirme nozulunun hızlı bir şekilde vakum üretmesi, kafa hareketi sırasında her bir bileşeni güvenli bir şekilde tutması ve programlanan PCB konumunda doğru bir şekilde serbest bırakması gerekir. Kirlenmiş, aşınmış, sızıntı yapan veya yavaş tepki veren bir valf, kararsız emmeye, eksik bileşen alarmlarına, gecikmeli serbest bırakmaya, bileşen düşmelerine veya tekrarlanan makine kesintilerine neden olabilir.

KLW-M7154-00 önleyici bakım, acil ekipman onarımı, yerleştirme başlığı servisi ve yedek parça envanteri için uygundur. Sipariş vermeden önce müşteriler, doğru konfigürasyonu sağlamak için tam parça numarasını, BIT işaretini, konnektörü, pnömatik bağlantı noktası düzenlemesini, montaj boyutlarını, makine modelini ve orijinal bileşen fotoğraflarını karşılaştırmalıdır.

Vakum toplama sorunları, SMT yerleştirme ekipmanında yaygın bakım sorunlarıdır. Ancak her toplama arızası, hasarlı bir nozülden kaynaklanmaz. Vakum jeneratörü valfi, solenoid anahtarlama mekanizması, pnömatik boru sistemi, filtreler, konektörler, sensörler ve basınçlı hava kalitesi, sonucu etkileyebilir.

KLW-M7154-00 kirlendiğinde, aşındığında, kısıtlandığında, elektriksel olarak kararsız hale geldiğinde veya mekanik olarak yavaşladığında yerleştirme nozulu gereken zamanda doğru vakum seviyesini alamayabilir.

Makine aşağıdaki koşullardan bir veya daha fazlasını gösterdiğinde vakum jeneratörü solenoid valfı kontrol edilmelidir:

• Sık sık eksik bileşen alarmları.
• Azaltılmış nozul emme.
• Kafa hareketi sırasında bileşenler düşüyor.
• Yerleştirmeden sonra nozüle bağlı kalan bileşenler.
• Gecikmeli bileşen sürümü.
• Aralıklı alım performansı.
• Kafa konumları arasında farklı vakum performansı.
• Tekrarlanan vakum veya pnömatik alarmlar.
• Anormal hava kaçağı gürültüsü.
• Artan basınçlı hava tüketimi.
• Uzun süreli çalışma sonrasında üretim performansı değişiyor.
• Püskürtme ucu temizliğinden sonra toplama arızası devam ediyor.
• Vakum tepkisi normalden yavaşlıyor.
• Tekrarlanan manuel sıfırlamalardan kaynaklanan makine kesintisi.

Birçok bileşen benzer belirtilere neden olabileceğinden, teknisyenler valfi değiştirmeden önce sistematik bir inceleme yapmalıdır.

Muayenede mevcut vakum kontrol bileşeninin arızalı olduğu doğrulandığında, bunun doğru şekilde eşleşen bir KLW-M7154-00 valfiyle değiştirilmesi, istikrarlı emme ve bırakma performansının geri kazanılmasına yardımcı olabilir.

Doğru seçilmiş ve düzgün şekilde monte edilmiş bir vakum valfi aşağıdakilere yardımcı olabilir:

• Sabit nozül emme işlemini yeniden sağlayın.
• Bileşen alma tutarlılığını iyileştirin.
• Eksik bileşen hatalarını azaltın.
• Hareket sırasında bileşen düşmesini azaltın.
• Emme tepki hızını artırın.
• Doğru bileşen salınımını destekleyin.
• Tekrarlanan makine duruşlarını en aza indirin.
• Yerleştirme başlığı bakım verimliliğini artırın.
• Gereksiz nozul değişimini azaltın.
• Genel hat kullanımını iyileştirin.
• Tutarlı yüksek hızlı üretimi destekleyin.
• Acil onarım süresini azaltın.
• Yedek parça bakım planlamasını iyileştirin.
• Uzun üretim döngüleri boyunca istikrarlı yerleştirme kalitesini koruyun.

Valfin tek başına değiştirilmesi, tıkalı püskürtme uçlarının, hasarlı filtrelerin, sızıntı yapan boruların, kararsız basınçlı hava basıncının, arızalı sensörlerin, kontrol panosu sorunlarının veya yanlış makine ayarlarının neden olduğu arızaları düzeltmez. Komple sistem denetimi hâlâ önemini koruyor.

Benzer vakum bileşenleri, farklı çalışma voltajları, konektörler, montaj braketleri, hava limanı yönleri, akış özellikleri veya iç yapılar kullanıldığında neredeyse aynı dış görünüme sahip olabilir.

Sipariş vermeden önce aşağıdakilerin tümünü onaylayın:

1. Tam parça numarası: KLW-M7154-00.
2. BIT gövde işaretlemesi.
3. Makine modeli.
4. Yerleştirme kafalı tip.
5. Orijinal konektör şekli.
6. Konektör pimi düzenlemesi.
7. Pnömatik port sayısı.
8. Bağlantı noktası boyutu ve yönü.
9. Montaj deliği konumu.
10. Genel ürün boyutları.
11. Kablo veya tel yönü.
12. Ek braket konfigürasyonu.
13. Mevcut olduğunda makinenin seri numarası.
14. Kaldırılan bileşenin fotoğrafları.
15. Gerekli ürün durumu ve miktarı.

Uyumluluk bilgileri satın alma referansı olarak sağlanır. Makine revizyonları, kafa konfigürasyonları, bölgesel özellikler ve önceki değişiklikler, aynı model adını kullanan ekipmanlar arasında farklılıklar yaratabilir.

Valf, nozulun elektronik bileşenleri bant besleyicilerden, tepsilerden, çubuk besleyicilerden veya diğer bileşen besleme sistemlerinden alması için gereken pnömatik sırayı destekler.

Alımdan sonra, yerleştirme kafası hareket ederken sabit vakum bileşeni tutar. Programlanan PCB koordinatında valf, bileşenin lehim pastası pedine yerleştirilebilmesi için vakumun serbest bırakılmasına yardımcı olur.

KLW-M7154-00, zayıf emiş, gecikmeli tahliye, hava kaçağı, aralıklı vakum veya tekrarlanan başlatma alarmlarıyla karşılaşan uyumlu yerleştirme kafalarına servis yapılırken kullanılabilir.

Birden fazla YSM makinesi çalıştıran fabrikalar, onaylanmış valfleri önleyici bakım parçaları olarak stoklayabilir. Planlı değiştirme, beklenmedik üretim kesintileri riskini azaltabilir.

Makinenin aksama süresinin teslimat programlarını doğrudan etkilediği üretim hatları için, doğru tanımlanmış bir yedek valfin bulundurulması onarım süresini kısaltabilir.

Yüksek karışımlı üretim sıklıkla bileşen boyutunu, şeklini, ağırlığını ve ambalajını değiştirir. Kararlı vakum tepkisi, farklı ürünlerde güvenilir toplama performansının korunmasına yardımcı olur.

Elektronik üretim hizmet sağlayıcıları, sık üretim değişiklikleri için esnek yerleştirme ekipmanına ihtiyaç duyar. Güvenilir pnömatik bileşenler istikrarlı çıkışı destekler ve beklenmedik kesintileri azaltır.

Bileşen, ev aletleri, iletişim ürünleri, ekranlar, akıllı cihazlar ve diğer tüketici elektroniği için kontrol panoları üreten SMT hatlarını destekleyebilir.

Otomotiv PCB üretimi tutarlı proses kontrolü ve izlenebilir bakım gerektirir. Doğru parça tanımlama ve değiştirme sonrası testler, organize ekipman yönetimi prosedürlerini desteklemeye yardımcı olur.

Uygun uygulamalar arasında güç kaynakları, kontrolörler, otomasyon modülleri, endüstriyel sensörler, enstrümantasyon, güvenlik ekipmanları ve iletişim sistemleri için SMT üretimi yer alır.

Bakım şirketleri, müşteri makine onarımı, yerleştirme başlığı servisi, ekipman yenileme ve yedek parça desteği için KLW-M7154-00'i kullanabilir.

SMT parça distribütörleri bu modeli Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer elektronik üretim pazarlarındaki müşteriler için stoklayabilir.

Temiz ve kuru basınçlı hava makinenin pnömatik devresine girer. Hava, vakum kontrol bileşenine ulaşmadan önce doğru filtreleme ve düzenleme sisteminden geçmelidir.

Yerleştirme makinesi, programlanan toplama ve yerleştirme sırasına göre bir elektrik komutu gönderir. Valf doğru anda yanıt vermelidir.

Kontrol sinyalini aldıktan sonra solenoid mekanizması dahili hava akış yolunu değiştirir. Bu anahtarlama işlemi vakum üretim devresini kontrol eder.

Vakum sistemindeki hava akışı, yerleştirme nozulunda negatif basınç oluşturur. Meme bileşenle temas eder ve emme yoluyla onu tutar.

Makine, bileşenin doğru şekilde toplandığını doğrulamak için basınç veya vakum algılamayı kullanabilir. Kararsız valf performansı, başarısız bir onayla sonuçlanabilir.

Yerleştirme başlığı, bileşeni besleme konumundan PCB'ye doğru hareket ettirir. Bileşenin düşmesini, kaymasını, dönmesini veya yanlış hizalanmasını önlemek için sabit vakum gereklidir.

Programlanan yerleştirme koordinatında makine vana sinyalini değiştirir. Bileşenin nozuldan ayrılması için vakum serbest bırakılır.

Bu süreç üretim boyunca sürekli olarak tekrarlanır. Küçük bir tepki gecikmesi bile binlerce yerleştirme döngüsünü etkileyebilir ve bu da valfin durumunu tutarlı üretim performansı açısından önemli hale getirebilir.

Doğru seçim kurulum riskini, üretim gecikmelerini ve gereksiz iadeleri azaltır.

Doğru bir teklif için şunları sağlayın:

• Parça numarası: KLW-M7154-00.
• Makine modeli: YSM10, YSM20 veya YSM20R.
• Mevcut olduğunda yerleştirme başlığı tipi.
• Gerekli miktar.
• Gerekli ürün koşulu.
• Hedef ülke ve posta kodu.
• Orijinal valfin fotoğrafları.
• Parça numarası etiketinin net görüntüsü.
• Konektör ve pnömatik bağlantı noktası fotoğrafları.
• Herhangi bir acil teslimat gereksinimi.
• Talep edilen inceleme yöntemi.
• Aynı sevkiyatta ilave SMT parçaları gereklidir.

Fotoğraflar aşağıdaki durumlarda sağlanmalıdır:

• Orijinal etiket hasarlı.
• Model numarasının yalnızca bir kısmı görünüyor.
• Makine değiştirildi.
• Eski bileşenin ek bir braketi vardır.
• Konektör yönü farklı görünüyor.
• Alıcı birkaç benzer valfi karşılaştırıyor.
• Makine daha önce yedek parça ile onarılmıştı.
• Ekipman seri numarası mevcut değil.
• Gerekli çalışma voltajı belirsizdir.
• Müşterinin toplu siparişten önce onay alması gerekir.

Kurulum eğitimli SMT bakım personeli tarafından tamamlanmalıdır.

• Onaylanan prosedürlere göre makineyi durdurun.
• Ana güç kaynağının bağlantısını kesin.
• Basınçlı hava kaynağını izole edin.
• Kalan pnömatik basıncı serbest bırakın.
• Orijinal valf konumunu kaydedin.
• Tüm tüplerin ve konektörlerin fotoğrafını çekin.
• Yedek parça numarasını onaylayın.
• Temiz ve uygun aletler hazırlayın.
• Açık pnömatik portları kirlenmeye karşı koruyun.
• Değiştirme konfigürasyonunun kaldırılan bileşenle eşleştiğini kontrol edin.

• Elektrik kablolarını çekmeyin veya bükmeyin.
• Konektörü yerine zorlamayın.
• Doğru tüp-port bağlantısını onaylayın.
• Hava geçişlerini toz ve yağdan uzak tutun.
• Vidaları sıkmadan önce montaj deliklerini hizalayın.
• Bağlantı elemanlarını eşit şekilde sıkın.
• Aşırı sıkma torkundan kaçının.
• Pnömatik boruları bükmeyin veya sıkıştırmayın.
• Valfin hareketli parçalara müdahale etmediğinden emin olun.
• Orijinal kurulum yönünü koruyun.

• Basınçlı hava beslemesini kademeli olarak yeniden sağlayın.
• Tüm bağlantı noktalarını sızıntı açısından kontrol edin.
• Gücü geri yükleyin ve kontrol sinyalini kontrol edin.
• Test valfi anahtarlaması.
• Meme vakum performansını kontrol edin.
• Bileşen teslim alma doğrulamasını çalıştırın.
• Normal bileşen serbest bırakılmasını onaylayın.
• Makineyi alarmlara karşı izleyin.
• Kontrollü bir deneme üretim çalışmasını tamamlayın.
• Değiştirme tarihini ve kafa konumunu kaydedin.

Valf portlarına keskin metal nesneler sokmayın. Uygun olmayan temizlik kimyasalları kullanmayınız. Yetkisiz sökme işlemi iç contalara, bobinlere, yaylara veya hassas hava geçişlerine zarar verebilir.

Mevcut denetim prosedürleri, teklif edilen ürünün durumuna bağlı olarak değişiklik gösterebilir.

Özel denetim standartlarına sahip müşteriler, sipariş onayından önce gereksinimlerini belirtmelidir.

Valf gövdesi, konnektör ve pnömatik portlar, uluslararası nakliye sırasında uygun korumaya ihtiyaç duyar.

1. Ürün kimliğini kontrol edin.
2. Açıkta kalan pnömatik bağlantı noktalarını koruyun.
3. Bileşeni temiz bir koruyucu torbaya koyun.
4. Gerektiğinde antistatik koruma ekleyin.
5. Vanayı yastıklama malzemesiyle sarın.
6. Konektöre doğrudan baskı yapmaktan kaçının.
7. Ürünü sağlam bir iç kutuya yerleştirin.
8. İç kutunun etrafına darbeye dayanıklı malzeme ekleyin.
9. Açık bir parça numarası etiketi yapıştırın.
10. Dış kartonu güvenli bir şekilde kapatın.

Gönderim seçenekleri, sipariş miktarına, varış noktasına, teslimatın aciliyetine, paket boyutuna ve müşteri tercihine göre düzenlenebilir.

KLW-M7154-00 modelinin tamamı soruşturma incelemesi, inceleme, paketleme ve teslimat için kullanılır.

Müşteriler karşılaştırma için makine bilgilerini, orijinal bileşen fotoğraflarını, konektör ayrıntılarını, pnömatik bağlantı noktası düzenlemelerini ve boyutları gönderebilir.

Tek parça acil durum değişimi, düzenli bakım talebi veya toplu envanter satın alımı için uygundur.

Ürün, SMT ekipman bakımı, yerleştirme başlığı servisi, vakum sistemi onarımı ve yedek parça yönetimi için tasarlanmıştır.

Bireysel koruma, uluslararası nakliye sırasında konektör, bağlantı noktası ve gövde hasarı riskinin azaltılmasına yardımcı olur.

Müşteriler vana sorgulamasını besleyiciler, nozullar, filtreler, sensörler, motorlar, kayışlar, silindirler, kablolar, kartlar ve diğer SMT makine parçalarına yönelik gereksinimlerle birleştirebilir.

KLW-M7154-00, uyumlu SMT yerleştirme makinelerinin pnömatik vakum kontrol sisteminde kullanılır. Elektronik bileşenlerin alınması, taşınması ve yerleştirilmesi sırasında nozül emme ve bırakma işleminin kontrol edilmesine yardımcı olur.

Parça genellikle YSM10, YSM20 ve YSM20R uygulamaları için seçilir. Ancak makine revizyonları ve yerleştirme başlığı konfigürasyonları farklılık gösterebileceğinden orijinal valf, konnektör, portlar, boyutlar ve makine bilgilerinin doğrulanması gerekir.

Tam parça numarasını, makine modelini, kafa tipini, orijinal parça etiketini, konektör fotoğrafını, pnömatik bağlantı noktası fotoğrafını, kurulum konumu fotoğrafını, gerekli miktarı ve teslimat yerini sağlayın. Fiziksel karşılaştırma şiddetle tavsiye edilir.

Olası belirtiler arasında zayıf emiş, aralıklı toplama hataları, bileşen düşüşleri, gecikmeli salınım, sürekli vakum, hava kaçağı, anormal pnömatik gürültü, tekrarlanan vakum alarmları veya nozül ve filtreler incelendikten sonra üretim kesintileri yer alır.

Benzer bir görünüm uyumluluğu garanti etmez. Farklı modeller, farklı voltajlar, hava akışı özellikleri, konektörler, montaj boyutları, pnömatik bağlantı noktaları, braketler veya iç yapılar kullanabilir. Her zaman tam parça numarasını ve fiziksel konfigürasyonu doğrulayın.

Mevcut bulunabilirlik, fiyatlandırma, ürün durumu, inceleme seçenekleri, paketleme ayrıntıları ve uluslararası teslimat düzenlemeleri için satış ekibimizle iletişime geçin.

Hızlı ve doğru bir teklif için lütfen şunları sağlayın:

• Ürün modeli: KLW-M7154-00.
• Makine modeli ve kafa konfigürasyonu.
• Gerekli miktar.
• Gerekli ürün koşulu.
• Hedef ülke ve posta kodu.
• Orijinal bileşenin net fotoğrafları.
• Konektör ve pnömatik bağlantı noktası ayrıntıları.
• Beklenen teslimat programı.
• Gerekli muayene belgeleri.
• Aynı sırada ihtiyaç duyulan diğer SMT makine parçaları.

Ekibimiz bilgilerinizi inceleyecek ve onaylanmış model, konfigürasyon, miktar ve teslimat gereksinimlerine göre uygun bir tedarik teklifi sunacaktır.
