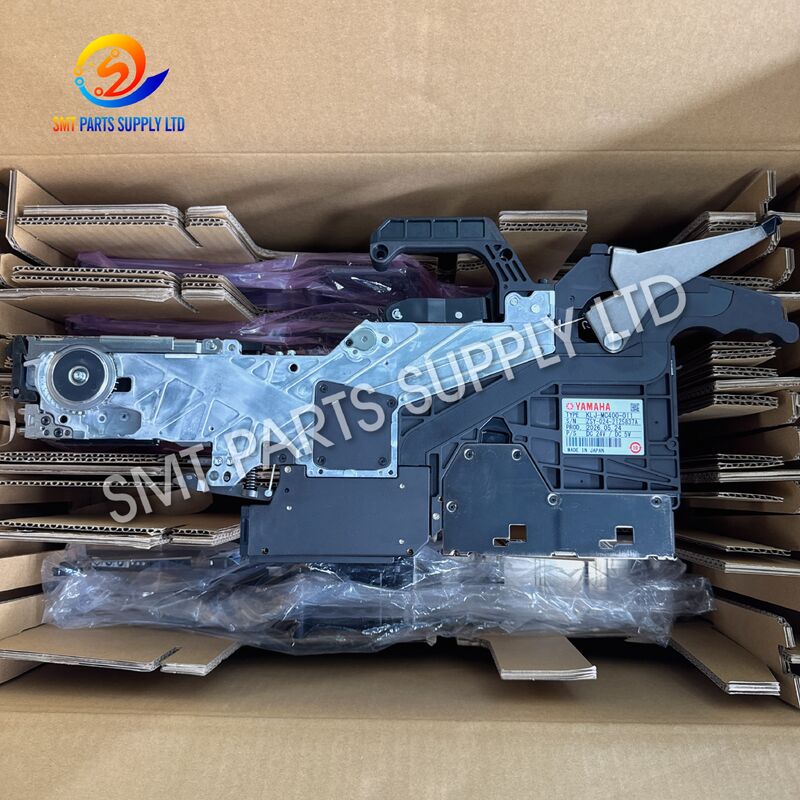

YAMAHA ZS KLJ-MC400-011 YSM20R için 24mm Elektronik Besleyici

YAMAHA ZS KLJ-MC400-011 24mm Elektronik Besleyici YSM20R için

YAMAHA ZS KLJ-MC400-011 24mm Elektronik Besleyici , 24mm kabartmalı taşıyıcı bantta paketlenmiş bileşenleri uyumlu SMT yerleştirme ekipmanlarına sağlamak üzere tasarlanmıştır. Her bileşen cebinin yerleştirme kafası için toplama noktasında doğru şekilde konumlandırılmasını sağlamak üzere kontrollü bant ilerlemesi sağlar.

KLJ-MC400 ailesi, YAMAHA teknik belgelerinde ZS FEEDER ASSY. 24MM serisi olarak tanımlanır. Belgelenmiş besleyici boyutları yaklaşık 507mm x 228mm x 31.5mm, ağırlığı ise yaklaşık 1.47kg'dir. 0.6mm maksimum bant kalınlığına ve 2mm ila 32mm besleme adımı ayarlarına sahip 24mm kabartmalı taşıyıcı bandı destekler.

Karışık bileşenli SMT hatları çalıştıran elektronik üreticileri için, doğru seçilmiş bir besleyici, tutarlı bant konumlandırmasını, kararlı bileşen toplamasını ve verimli üretim değişikliklerini sürdürmeye yardımcı olur.

Neden

Besleyiciyle ilgili üretim sorunları genellikle mekanik aşınma, yanlış bant özellikleri, kirlenme, hasarlı bant kılavuzları veya uygun olmayan besleyici seçimi nedeniyle oluşur.

Taşıyıcı bandı tutarlı bir şekilde ilerletmeyen bir besleyici, bileşen cebinin amaçlanan toplama pozisyonunun dışına gelmesine neden olabilir. Bu, toplama hatalarına, bileşen kaybına, makine durmalarına veya tekrarlanan operatör müdahalesine katkıda bulunabilir.

Yanlış besleyici genişliği de yaygın bir sorundur. 24mm taşıyıcı bant için tasarlanmış bir besleyici, uyumsuz bir besleyici ile değiştirilmek yerine doğru bant genişliği ve makara yapılandırmasıyla eşleştirilmelidir.

Bant taşıma mekanizmasındaki aşınma, uzun süreli üretim kullanımından sonra tekrarlanabilirliği de etkileyebilir. Bu nedenle, tutarlı çalışmayı sürdürmek için besleyici gövdesinin, bant yolunun ve hareketli bölümlerin düzenli olarak incelenmesi önemlidir.

Çözüm

KLJ-MC400-011 ZS 24mm besleyici , 24mm kabartmalı taşıyıcı bantta sağlanan bileşenler için özel bir besleme çözümü sunar.

Elektronik besleme mekanizması, bileşen paketi için yapılandırılan adıma göre bandı ilerletir. Besleyici, sonraki bileşen ceplerini makine toplama pozisyonuna getirerek, yerleştirme kafasının otomatik üretim sırasında bileşenleri çıkarmasına olanak tanır.

Besleyici, aynı 24mm taşıyıcı bant genişliğini korurken, geniş bir bant adımı yelpazesini destekleyerek farklı bileşen paket uzunlukları için uygun hale getirir.

Doğru besleyici serisinin kullanılması, kullanıcıların daha kararlı malzeme taşıma sağlamasına, gereksiz bant konumu ayarlamalarını azaltmasına ve hat kurulumu sırasında besleyici hazırlama verimliliğini artırmasına yardımcı olabilir.

Özellikler

Yukarıdaki boyut, bant ve besleme adımı özellikleri, YSM20R referans belgelerindeki KLJ-MC400-00X 24mm ZS besleyici ailesi için listelenmiştir.

ZS Besleyici Serisi Karşılaştırması

YAMAHA referans bilgileri, KLJ-MC400'ü 24mm ZS besleyici ailesi olarak tanımlar ve 32mm, 44mm, 56mm ve 72mm taşıyıcı bantlar için giderek daha geniş KLJ besleyici ailelerini listeler.

Uygulama

YAMAHA ZS KLJ-MC400-011 besleyici, elektronik bileşenlerin 24mm kabartmalı taşıyıcı bant için bugün sorgunuzu gönderin.

Standart 8mm, 12mm veya 16mm banttan daha geniş bir taşıyıcı formatı gerektiren bileşenler için kullanılabilir. Tipik uygulamalar arasında daha büyük entegre devreler, konektörler, modüller ve uyumlu 24mm kabartmalı bantta paketlenmiş diğer bileşenler yer alabilir.

Besleyici, farklı besleyici genişliğine geçmeden mevcut adım ayarlarının farklı cep aralıklarını karşılaması nedeniyle sık model değişiklikleri gerektiren üretim ortamlarında özellikle kullanışlıdır.

Endüstriyel elektronik, otomotiv elektroniği, iletişim ekipmanları, tüketici elektroniği, güç kontrol ürünleri ve diğer PCB montaj operasyonları gibi elektronik üretim sektörlerinde kullanıma uygundur.

Nasıl Çalışır

Besleyici, bileşen makarasını tutar ve 24mm taşıyıcı bandı bant taşıma yolu boyunca yönlendirir.

Üretim sırasında, elektronik tahrik mekanizması bandı programlanmış adıma göre ilerletir. Her hareket, bir sonraki bileşen cebini toplama pozisyonuna getirir.

Yerleştirme makinesi daha sonra uygun nozulu kullanarak açıkta kalan bileşeni taşıyıcı cebinden çıkarır. Toplama işleminden sonra, besleyici programlanmış bileşen adımına göre bandı tekrar ilerletir.

KLJ-MC400-00X 24mm besleyici ailesi için YAMAHA belgeleri 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm ve 32mm için bugün sorgunuzu gönderin.

Bu aralık, tek bir besleyici genişliğinin çeşitli 24mm taşıyıcı bant bileşen formatlarını işlemesine olanak tanır.

Nasıl Seçilir

Öncelikle mevcut besleyici etiketindeki besleyici parça numarasını doğrulayın. Bu ürün için hedef numara KLJ-MC400-011 için bugün sorgunuzu gönderin.

Ardından, taşıyıcı bandın 24mm genişliğinde olduğunu doğrulayın. Besleyici genişliği her zaman bileşen için kullanılan bant formatına karşılık gelmelidir.

Bant malzemesini ve cep tasarımını kontrol edin. Belgelenmiş KLJ-MC400-00X spesifikasyonu, maksimum 0.6mm kalınlığa sahip kabartmalı taşıyıcı bant için tasarlanmıştır.

Bileşen besleme adımı da doğrulanmalıdır. Bu besleyici ailesi 2mm'den 32mm'ye kadar birden fazla adım ayarını destekler, ancak gerçek gerekli ayar bileşen paketlemesine bağlıdır.

Son olarak, sipariş vermeden önce makine modelini ve besleyici arayüzünü doğrulayın. Mevcut besleyici etiketinin, makine modelinin ve bileşen makarasının bir fotoğrafı, yanlış bir besleyici revizyonu seçme riskini önemli ölçüde azaltabilir.

Neden KLJ-MC400-011 Seçilmeli

Bu besleyicinin ana avantajı, birden fazla besleme adımı seçeneğiyle birleştirilmiş özel 24mm bant formatıdır.

Uygun olmayan banda daha dar bir besleyiciyi uyarlamak yerine, operatörler kararlı bant yönlendirmesi için doğru besleyici genişliğini kullanabilirler. Bu, özellikle bant hizalamasının doğrudan toplama pozisyonunu etkilediği daha büyük kabartmalı ceplerde paketlenmiş bileşenler için önemlidir.

KLJ-MC400-011, belirli bir YAMAHA parça numarasıyla da tanımlanabilir, bu da yedek besleyici değişimi ve envanter yönetimini basitleştirir.

Birden fazla besleyici genişliğine sahip fabrikalar için, KLJ-MC400 24mm ünitelerini diğer ZS besleyici ailelerinden net bir şekilde ayırmak, üretim değişiklikleri sırasında kurulum hatalarını azaltmaya yardımcı olabilir.

Bakım Önerileri

Taşıyıcı bant yolunu temiz ve gevşek bileşen kalıntılarından, yapışkan kalıntılardan ve tozdan uzak tutun.

Anormal besleme, düzensiz indeksleme veya tekrarlanan toplama hataları göründüğünde bant kılavuzunu ve taşıma mekanizmasını inceleyin.

Aşırı direnç algılanırsa taşıyıcı bandı besleyiciden zorlamayın. Önce makara kurulumunu, bant yönünü ve bant boyutlarını doğrulayın.

Depolama sırasında, besleyiciyi darbelere, aşırı neme ve kirlenmeye karşı koruyun. Bant yönlendirme ve konumlandırma bölümleri tutarlı mekanik hizalama gerektirdiğinden, besleyici kullanımı dikkatli yapılmalıdır.

Değiştirme alımları için, sevkiyat öncesinde parça numarasının ve yapılandırmanın karşılaştırılabilmesi için eski besleyici etiketini veya net fotoğrafları hazır bulundurun.

SSS

S1: KLJ-MC400-011 hangi bant genişliğini destekler?
KLJ-MC400 besleyici ailesi 24mm taşıyıcı bant için tasarlanmıştır. YAMAHA belgeleri, KLJ-MC400-00X serisi için maksimum 0.6mm kalınlığa sahip 24mm kabartmalı bandı belirtir.

S2: KLJ-MC400-011 elektronik bir besleyici midir?
Evet. KLJ-MC400-011, endüstri listelerinde YAMAHA ZS Serisi 24mm besleyici olarak tanımlanır ve otomatik bileşen besleme uygulamaları için elektronik bir SMT besleyici olarak yaygın şekilde tedarik edilir.

S3: Hangi besleme adımları desteklenir?
KLJ-MC400-00X 24mm ZS besleyici spesifikasyonu, 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm ve 32mm besleme adımı ayarlarını listeler.

S4: Bu besleyici YAMAHA YSM20R'de kullanılabilir mi?
YAMAHA YSM20R referans belgeleri, KLJ-MC400-00X 24mm ZS besleyici ailesini besleyici spesifikasyonlarına dahil eder. Belirli bir makine yapılandırması için, sipariş vermeden önce besleyici etiketini ve makine arayüzünü doğrulayın.

S5: Teklif istemeden önce hangi bilgiler sağlanmalıdır?
Lütfen gerekli parça numarasını, besleyici genişliğini, makine modelini, istenen miktarı ve mevcut olduğunda mevcut besleyici etiketinin net bir fotoğrafını sağlayın. Bu, daha hızlı uyumluluk kontrolü ve teklif hazırlığı sağlar.
