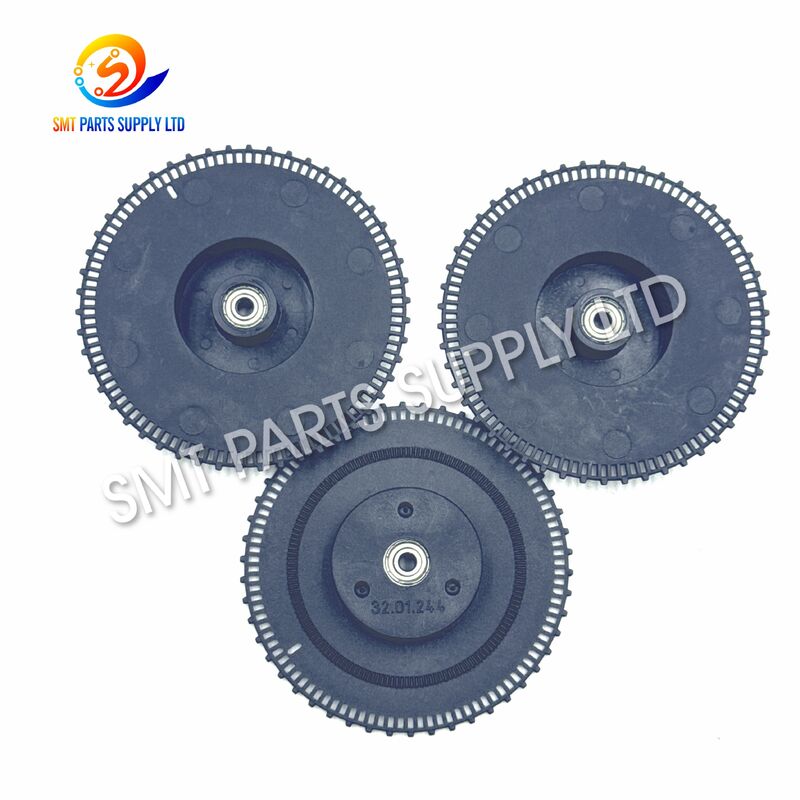

4022 516 12300/402251612300 Assembleon ITF2 besleyicileri için dişli çark

Bu4022 516 12300 dişli tekerleği, aynı zamanda402251612300, uyumlu Assembleon ITF2 SMT besleyicilerinin bant ileri mekanizması için tasarlanmış mekanik bir besleyici bileşenidir.dişli dişler taşıyıcı bant boyunca düzenli olarak aralıklı delikleri bağlar ve kontrol edilen bant indeksleme içine besleyici sürücü hareketi dönüştürürBu kontrol edilen hareket, her bir bileşen cebinin programlanmış alım pozisyonuna doğru ilerlemesini sağlar.

Çember SMT üretimi boyunca tekrar tekrar çalıştırıldığı için, diş aşınması, kirlilik, deformasyon veya mekanik düzeltme bozukluğu nihayetinde bant ilerlemesini etkileyebilir.Bir doğrulanmış yıpranmış dişli değiştirmek tam besleyici değiştirmeden daha düzgün bant hareketi geri getirmek yardımcı olabilir.

Bu bileşen, SMT fabrikaları, besleyici onarım atölyeleri, bakım departmanları, ekipman yenilenme şirketleri ve ITF2 besleyici sistemlerini sürdüren yedek parça distribütörleri için uygundur.Doğru sıralama için, müşteriler4022 516 12300 / 402251612300, besleyici genişliği, miktarı ve besleyici tanımlama bilgileri.

Bir dişli tekerleği, pasif besleyici aksesuarı yerine çalışan mekanik bir bileşendir.

Bu nedenle uzun süreli üretim, kademeli aşınmaya neden olabilir.

Genel nedenler şunlardır:

Denetleme gerektiren bir besleyici aşağıdakileri gösterebilir:

• Düzensiz taşıyıcı bant ilerlemesi
• İndeksleme sırasında bant kayması
• Zararlı bant delikleri
• Sürekli besleme pozisyonundaki değişiklikler
• Kararsız bileşen sunumu
• Bant hareketinde olağandışı direnç
• Aralıklı besleme hatası
• Görünür dişli diş hasarı
• İndeksleme mekanizması etrafındaki aşırı aşınma

Bu belirtiler otomatik olarak dişli tekerleğinin arızalı olduğu anlamına gelmez.ve bant yükleme koşulları benzer sorunlar yaratabilir..

Denetim mevcut çark tekerleğinin aşınmış veya hasarlı indeksleme yüzeylerinin olduğunu doğruladığında, onu doğru olanla değiştirmek4022 516 12300 / 402251612300bileşen besleyici sürücü ve taşıyıcı bant arasındaki mekanik arayüzü geri getirebilir.

Tavsiye edilen bakım sırası:

Teyplerin doğru yönlendirilmiş olup olmadığını ve delikleri hasarlı olup olmadığını kontrol edin.

Arayın:

• Yuvarlak dişler
• Diş kırıklığı
• Dişlerin eşit olmayan aşınması
• Kirlenme
• Mekanik deformasyon
• Aşırı hareket
• Yanlış hizalama

Çember bir sistemin parçası olarak çalışır.

• Ana şaft
• Besleme motoru
• Çubuk sensörü
• Rehber bant
• Teyp kapağı
• Sürücü mekanizması
• Kontrolör
• Mekanik montaj noktaları

Uygun besleyici bakım prosedürlerine göre doğru yedek bileşeni monte edin.

Besleyicinin üretime geri dönmesinden önce birden fazla indeksleme döngüsü çalıştır.

Taşıyıcı bant ceplerinin sürekli ilerlediğini ve bileşenlerin beklenen alım pozisyonuna ulaştığını doğrulayın.

Bu hedefli bakım yaklaşımı, sorun indeksleme mekanizması ile sınırlı olduğunda, tüm besleyiciyi gereksiz yere değiştirmekten kaçınmaya yardımcı olur.

ITF2 besleyicileri birçok bant genişliği yapılandırmasında mevcuttur.

Uyumluluk Notu:Tablo, ITF2 besleyici ailesinin üyelerini tanımlar.4022 516 12300Sipariş vermeden önce besleyici konfigürasyonuna ve mevcut bileşene karşı doğrulanmalıdır.

Bir indeksleme sorunu teşhis edilirken, ilgili birkaç besleyici parçasının incelemeye ihtiyacı olabilir.

Bu tablo özellikle besleyici onarım tesisleri için yararlıdır, çünkü bir indeksleme hatası birden fazla mekanik veya elektrik bileşenini içerebilir.

Çember tekerleği, otomatik PCB montaj hatlarında kullanılan uyumlu ITF2 bant besleyicilerinin bakımı için uygundur.

Düzgün çalışan bant önleme mekanizması:

• Tahmin edilebilir taşıyıcı bant hareketi
• Uyumlu bileşen sunumu
• Sabit besleyici döngüsü
• Güvenilir alım hazırlığı

Uzman besleyici onarım şirketleri, doğrulanmış dişli aşınması olan besleyicileri yenilediklerinde parçayı kullanabilir.

Bir besleyici bileşeninin tamamını değiştirmek yerine, belirli yıpranmış mekanizmayı onarmak bakım maliyetini azaltabilir.

Birçok besleyiciyi kullanan fabrikalar genellikle yüksek kullanımlı mekanik bileşenleri yedek parça stoklarında tutar.

Bir çember tekerleği yan yana yerleştirilebilir:

• Bant rehberleri
• Motorlar
• Sensörler
• Çukurlar
• Kontrolörler
• Kapaklar
• Sürücü bileşenleri

Bu, bakım ekiplerinin besleyici aşınması tespit edildiğinde hızlı bir şekilde tepki vermesine yardımcı olur.

Kullanılmış besleyiciler sıklıkla üretime geri dönmeden önce denetleme gerektirir.

Dönüş mekanizması aşınma, kirlilik, hasarlı dişler ve dönme istikrarı için kontrol edilmelidir.

Gerekirse, yıpranmış dişli bileşenlerinin değiştirilmesi yenilenme sürecinin bir parçası olabilir.

Bileşen, besleyicinin bakımını destekleyebilir:

Bileşen bobini besleyiciye yüklenir ve taşıyıcı bant uygun bant yoluyla yönlendirilir.

Çember dişleri taşıyıcı bant delikleri ile hizalaşıyor.

Çark bantla pozitif bir mekanik etkileşim yaratır.

Bu önemlidir, çünkü besleyici bantı yalnızca sürtünmeye güvenmek yerine kontrol edilen bir mesafeye doğru ilerletmelidir.

Besleyici önceden bir komut aldığında, tahrik mekanizması dişli sisteminin döndürülmesine neden olur.

Döner dişli bantı besleme yolundan çekir veya ilerletir.

Bu nedenle bileşen cebi toplama alanına doğru hareket eder.

İndeksleme tamamlandığında, bir sonraki elektronik bileşen yerleştirme makinesi tarafından alınacak şekilde konumlandırılır.

Bu işlem üretim sırasında sürekli olarak tekrarlanır:

Sürücü Komutu → Çubuk Dönüşümü → Teyp İndeksleme → Bileşen Sunumu → Alıcı

Üretim sırasında binlerce indeksleme döngüsü meydana gelebileceğinden, mekanik tutarlılık önemlidir.

Döner çubuğu elektronik bileşenleri doğrudan yerleştirmez.Besleyici içindeki kontrol taşıyıcı bant ilerleme, indirekt olarak alım pozisyonunda tekrarlanabilir bileşen sunumunu destekler.

Şunu kontrol et:

4022 516 12300

veya kompakt formatta:

402251612300

Bu biçimler aynı ürün kimliğine atıfta bulunur.

BiriminizinITF2 besleyici ailesi.

Diğer besleyici nesillerinden bileşenler benzer görünebilir, ancak birbirlerini değiştirebilecekleri varsayılmamalıdır.

Besleyicinin olup olmadığını belirtin:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

Bu, tedarikçilerin tam besleyici konfigürasyonunu doğrulamasına yardımcı olur.

Besleyici kimlik etiketinin açık bir fotoğrafı önerilir.

Bu, aşağıdakilerin doğrulanmasına yardımcı olabilir:

• Besleyici serisi
• Besleyici genişliği
• Parça referansı
• Değiştirme
• Yapılandırma

Daha yüksek düzeyde doğruluk için, aşağıdakilerin fotoğraflarını sağlayın:

• Ön taraf
• Arka taraf
• Diş profili
• Çapa montaj alanı
• Kurulu konum

Sadece besleyicinin indeksleme hatası olduğu için dişli değiştirmeyin.

Önce bütün kaset sistemini kontrol et.

Açık referanslar4022 516 12300ve402251612300Satın alma ve envanter kimliğini basitleştirmek.

Tam bir ITF2 besleyicisini otomatik olarak değiştirmeden indeksleme mekanizmasını geri yüklemek için uygundur.

Besleyici tamir atölyeleri, SMT üretim bakım ekipleri ve yedek parça stokları için yararlıdır.

Doğru dişli bağlantısı, taşıyıcı bantın toplama pozisyonuna doğru kontrol edilen ilerlemesini sürdürmeye yardımcı olur.

Alıcılar nakliye öncesi uyumluluk kontrolü için parça numarasını, besleyici genişliğini, miktarını ve fotoğraflarını gönderebilirler.

Tipik denetim prosedürleri şunları içerebilir:

1. Ürünün görünüm kontrolü
2. Çubuk dişlerinin durumunu kontrol edin
3. Parça numarası doğrulama
4. Uygulanabilir ölçü karşılaştırması
5. Mülkiyet onayı
6. Koruyucu ambalaj denetimi

Mevcut bir dişli değiştiren müşteriler için, sipariş onayından önce çıkarılan bileşenin fotoğraflarını göndermeleri önerilir.

Çark tekerleği taşıyıcı bant deliklerine girer ve besleyici tahrik hareketini kontrol edilen bant ilerlemesine aktarır.Bu, bir sonraki bileşen cebinin yerleştirme makinesinin toplama pozisyonuna doğru hareket etmesini sağlar.

- Evet. - Evet.402251612300kompakt sayısal biçimdir.4022 516 12300besleyici yedek parça referanslarında yaygın olarak bulunan aralıklı format.

Hayır, bu listeSadece tekerlekli tekerlek yedek parçasıTam bir besleyici, motorları, sensörleri, denetleyicileri, bant kılavuzlarını, kapakları ve diğer mekanik montajları içerir.

Parça numarasını, ITF2 besleyici genişliğini, besleyici tanımlama etiketini, gerekli miktarı ve tercihen mevcut dişli tekerleğin fotoğraflarını belirtin.Bu ayrıntılar daha doğru yapılandırma kontrolü sağlar.

Denetim hasarlı veya aşırı aşınmış dişli dişleri, anormal dönme, zayıf taşıyıcı bant bağlılığı,veya direksiyon mekanizması ile doğrudan ilişkili indeksleme istikrarsızlığı.

Arıyorum.4022 516 12300 / 402251612300 ITF2 besleyici dişli tekerlekleriYa da diğer besleyici bakım parçaları?

Lütfen şunları belirtin:

• Parça numarası
• Besleyici modeli
• Besleyici genişliği
• Gerekli miktar
• Mevcut parça fotoğrafları
• Besleyici etiketi fotoğrafı
• Teslimat yeri
• Gerekli diğer yedek parçalar

Parça kimliği, uyumluluk kontrolü, mevcut stok onayı, kombine besleyici parça fiyatları ve uluslararası sevkiyat düzenlemeleri konusunda yardımcı olabiliriz.

Ayrıntılı bir teklif için besleyici bilgilerinizi ve gerekli miktarı gönderin.
