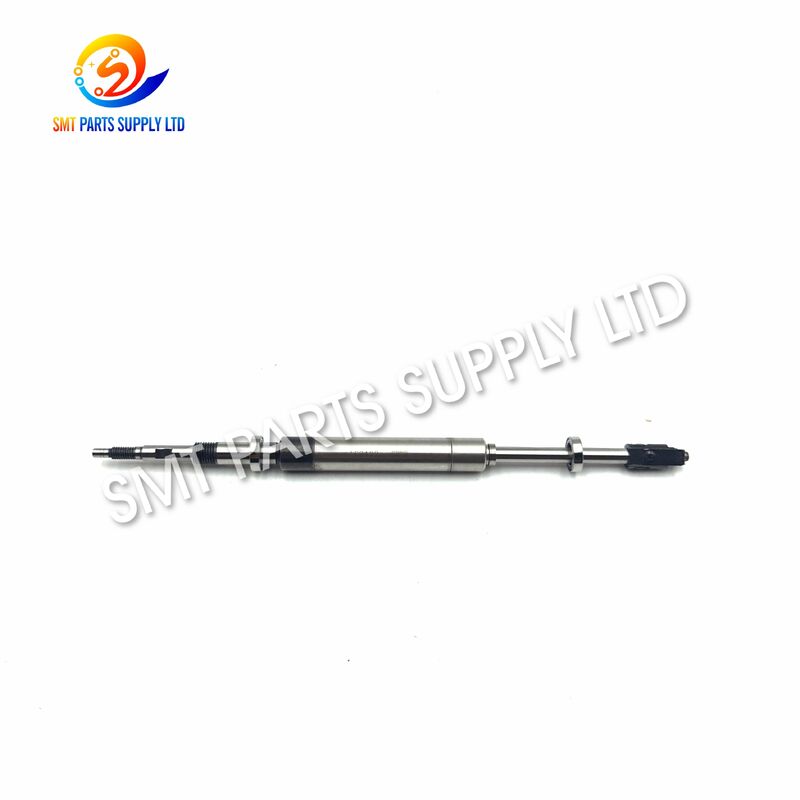

YSM10 Bağlayıcı için YAMAHA KMG-M711S-A0 Hassas Nozul Mili

YAMAHA KMG-M711S-A0 YSM10 Monter için hassaslıklı nozel ocağı

KMG-M711S-A0 nozel ocağı, YSM10 toplama ve yerleştirme makinesinin yerleştirme baş sistemi için geliştirilen hassas mekanik bir bileşendir.Fırça konumlandırmasını destekler., dikey hareket, dönme istikrarı ve yüksek hızlı bileşen toplama ve yerleştirme sırasında vakum transferi.

yıpranmış, kirlenmiş, bükülmüş veya kötü yerleştirilmiş bir nozel şaftı, dengesiz alım, bileşen kayması, vakum sızıntısı, düzensiz nozel hareketi, artan reddedilme oranlarına neden olabilir.ve beklenmedik makine durmasıEtkilenen şaftı doğru bir şekilde eşleşen bir bileşenle değiştirmek, daha yumuşak baş hareketini ve daha tutarlı yerleştirme performansını geri getirmeye yardımcı olur.

Bu ürün, SMT fabrikaları, makine bakım şirketleri, ekipman tamircileri, yedek parça distribütörleri ve planlı bakım veya acil baş onarımına ihtiyaç duyan üretim hatları için uygundur..Sipariş vermeden önce, müşteriler makine modelini, şaft fotoğrafını, kurulum konumunu, ilgili montaj numarasını ve doğru uyumluluk kontrolü için gerekli miktarı sağlamaları teşvik edilir.

Fırçayın şaftı sadece bir destek çubuğu değildir. Yerleştirme başını alıcı fırçayla bağlayan hareket ve vakum sisteminin bir parçasıdır.Makine besleyicilerden bileşenleri seçerken, şaft tekrar tekrar hareket eder., taşıyor ve basılı devre kartlarına yerleştiriyor.

Istikrarlı üretim için, şaft düzgün bir şekilde hizalandırılmalı ve aşırı direnç olmadan hareket etmelidir.Küçük bir mekanik arıza bile alıcıların tekrarlanabilirliğini etkileyebilir, bileşen yönelimi, vakum istikrarı veya yerleştirme doğruluğu.

YSM10, tekrarlanan yüksek hızlı baş hareketleriyle çalışıldığı için, nozel şaftı durumu rutin bakım ve sorun giderme prosedürlerine dahil edilmelidir.

Sürekli dikey ve dönme hareketi, şaftın, rulmanın, yaka, tutucunun veya ilgili baş bileşenlerinin temas yüzeylerini yavaş yavaş yıkabilir.

Genel sonuçlar şunlardır:

• Ağacın açıklığı arttırılır
• Kararsız nozel pozisyonu
• Düzensiz dikey hareket
• Aşırı titreşim
• Düşük toplama tutarlılığı
• Bileşen düzeltmesi tekrarlanır

SMT üretim ortamları toz, bileşen kalıntıları, yapıştırıcı kalıntıları, yağ kirliliği veya ince parçacıklar içerebilir.Hareketleri kısıtlayabilir veya aşınmayı hızlandırabilirler..

Olası semptomlar şunlardır:

• Yavaş akım geri dönüşü
• Yapışkan nozel hareketi
• Uyumsuz toplama yüksekliği
• Anormal mekanik direnç
• Baş bakım sıklığının artması

Yanlış kurulum basıncı, uygun olmayan aletler, hasarlı tutma parçaları veya yanlış hizalı montaj, şaftı deforme edebilir veya ilgili bileşenleri hasarlandırabilir.

Kurulum sorunları şunlara neden olabilir:

• Eğilmiş asmanın durumu
• Düzensiz hareket
• Zarar veren
• Vakum sızıntısı
• Fırçanın çıkışı
• Değiştirildikten sonra beklenmedik alarmlar

Bir besleyici, bileşen, PCB, tepsi veya makine yapısı ile bir nozel çarpışması, nozel şaftına güç aktarır.Düzenlenmesi etkilenebilir..

Çarpışma sonrası teknisyenler:

• Çubuk düzlüğü
• Fırın tutucu durumu
• Yumruk hareketi
• Bahar durumu
• Vakumlu mühürleme parçaları
• İlgili baş bileşimi hizası

Farklı baş pozisyonları veya makine yapılandırmaları farklı şaft versiyonları kullanabilir. Benzer görünümlü bir parça doğru uyum, oluk konumu, uzunluk, vakum yapısı,veya montaj ilişkisi.

Sipariş vermeden önce her zaman tam parça numarasını ve montaj konumunu onaylayın.

Bu semptomlar ayrıca nozeller, rulmanlar, O halkalar, vakum valfleri, filtreler, yaylar, sensörler, kalibrasyon, besleyici veya bileşen verileri ile ilgili olabilir.Parçaları değiştirmeden önce başın tam olarak kontrol edilmesi önerilir..

Kullanılmış veya hasar görmüş bir nozel şaftının değiştirilmesi, orijinal şaftın artık düzgün çalışmadığı zaman yerleştirme başının mekanik durumunu geri kazanmaya yardımcı olabilir.

KMG-M711S-A0 nozel ocağı aşağıdaki bakım avantajlarını sağlar:

Çubuk, nozel tutucusunu destekler ve dikey ve dönüş hareketleri sırasında alıcı nozelin tasarlanmış çalışma pozisyonunda tutulmasına yardımcı olur.

Düzgün bir şekilde monte edilmiş bir şaft, nozelin bileşene doğru aşağıya doğru hareket etmesine ve alındıktan veya yerleştirildikten sonra pürüzsüz bir şekilde geri dönmesine yardımcı olur.

Akışkan montajı vakum alım yolunun bir parçasını oluşturur. Doğru yerleştirme, makinenin baş sistemi ve alım nozlu arasında emiciliği sürdürmesine yardımcı olur.

Kullanılmış bir şaftı değiştirmek, nozel hareketini, alıcı istikrarını ve bileşen konumunu etkileyebilecek aşırı boşluğu azaltmaya yardımcı olabilir.

Doğru parça numarasını kullanmak, görsel olarak benzer ancak mekanik olarak uyumsuz bir şaftın kurulma riskini azaltır.

Değiştirme nozzle şaftlarını bakım envanterinde tutmak, teknisyenlerin baş hareketleri veya toplama sorunları ortaya çıktığında daha hızlı tepki vermelerini sağlar.

Önemli:Tam boyutlar, oluk pozisyonu, malzeme sınıfı, tolerans ve montaj konfigürasyonu, fiziksel numune, bakım kılavuzu, makine seri bilgileri,veya onaylanmış teknik çizim.

Bazı bakım kayıtları, tedarikçi listeleri veya makine yapılandırmaları, KLW-M711S-A0, KLW-M7107-A1 veya diğer baş şaftı montaj numaraları gibi ilgili referansları gösterebilir.

Bu numaralar otomatik olarak birbirini değiştirebilir olarak değerlendirilmemelidir.

Yanlış teslimatın önlenmesi için, lütfen mevcut şaftın, ambalaj etiketinin, makine modelinin, baş pozisyonunun ve görünür montaj numarasının açık fotoğraflarını sağlayın.

KMG-M711S-A0, YSM10 yerleştirme ekipmanlarının planlı bakımı sırasında kullanılabilir.Tamamen arızalanmadan önce yıpranmış mekanik parçaları değiştirmek, fabrikaların beklenmedik üretim kesintilerini azaltmasına yardımcı olur.

Bir yerleştirme başının dengesiz nozel hareketi, vakum sorunları, mekanik direnç veya anormal boşluk ortaya çıktığında, şaft rulman, yay, yaka,nozel tutucusu, mühürleme parçaları ve vakum bileşenleri.

Ekipman onarımcıları, kullanılan yerleştirme başlarını yeniden inşa ederken veya yeniden satış, iç kullanım veya üretim yer değiştirme için makineleri onarırken şaftı kullanabilirler.

Birden fazla SMT hattı işleyen fabrikalar, kritik baş bileşenlerini genellikle yerel stokta tutar.

Otomobil elektronikleri, tüketici elektronikleri, iletişim cihazları, endüstriyel kontroller, LED ürünleri, güç modülleri üreten üretim hatları,ve ev aletleri, bileşenlerin tutarlı bir şekilde alınması ve yerleştirilmesi gerekir..

Bakım sağlayıcıları saha hizmeti, baş denetim, onarım ve önleyici bakım projeleri için KMG-M711S-A0 stoklayabilir.

Alıcı nozel, nozel tutucusu ve şaft ile ilgili mekanizma aracılığıyla monte edilir veya tutulur.

Bileşen toplama sırasında, baş nozzle şaftını besleyici, tepside veya diğer bir besleme sisteminde bulunan bileşene doğru aşağı doğru itiyor.

Vakum baş ve nozel sisteminden geçer. Nozel bileşene temas ettiğinde, emme bileşeni nozel ucuna tutar.

Akıntı, çekildikten sonra yukarı doğru geri döner. Düz hareket önemlidir, çünkü direnç veya gecikmiş dönüş döngüsü zamanlamasını ve bileşen kararlılığını etkileyebilir.

Makine, seçilen bileşeni tanıma sistemini kullanarak kontrol eder.

Baş, programlanmış yerleştirme verilerine göre bileşen yönelimini ayarlar.

Çubuk tekrar aşağı doğru hareket eder ve bileşeni programlanmış PCB konumuna yerleştirir.

Vakum serbest bırakılır ve bileşen lehimli pasta veya amaçlanan tahta pozisyonunda kalmasına izin verilir. Dudak daha sonra bir sonraki döngü için geri döner.

Bu işlem üretim sırasında binlerce kez tekrarlanabilir. Bu nedenle, akçağın düzgün çalışması, güvenilir bir şekilde alınması ve yerleştirilmesi için gereklidir.

İstenen numaranın KMG-M711S-A0 olduğunu kontrol edin.

YSM10 gibi tam makine modelini ve mevcutsa makine seri numarasını belirtin.

Farklı makine konfigürasyonları veya baş pozisyonları farklı şaft versiyonları gerektirebilir.

Farklı açılardan net fotoğraflar çekin.

• Tam asansör gövdesi
• Üst bağlantı alanı
• Alt nozel bağlantısı
• Çukurlar ve delikler
• Paket etiketleri
• Başı yerleştirme konumu
• İlgili montaj etiketi

Parça numarasının açıkça belirlenemediği durumlarda, ölçülen değerleri belirtin:

• Toplam uzunluk
• Ana şaft çapı
• Son çapı
• Çukur genişliği
• Çukur pozisyonu
• Delik pozisyonu
• Bağlantı şekli

Projenizin aşağıdakileri gerektirdiğini belirtin:

• Yeni parça
• Orijinal durumdaki parça
• Test edilen kullanılan parça
• Yenilenmiş montaj
• Uyumlu yedek parça

Kullanılabilirlik fiyatlandırmaya ve stok durumuna bağlıdır.

Gerekli miktarı ve istenen teslimat programını belirtin. Acil makine onarımı için, makine durduğu durumu ve varış ülkesini belirtin.

Tam bilgi sağlanması, daha hızlı bir teklif sağlayabilir ve yanlış bir şahit alma riskini azaltabilir.

Parça numarası, model referansı ve görsel yapısı sipariş bilgilerine göre kontrol edilir.

Çalışma yüzeyi görünür çizikler, korozyon, darbe izleri, deformasyon, kirlilik ve anormal aşınma için kontrol edilir.

Çapa, hareketi etkileyebilecek belirgin bükülme veya mekanik deformasyon için incelenir.

Çukurlar, delikler, uçlar ve bağlantı alanları görünür hasar veya eksik özellikler için kontrol edilir.

Uygun olduğunda, uygun bir numune, montaj veya denetim cihazı kullanılarak uygunluk veya hareket kontrol edilir.

Toz ve yüzey kirliliğini azaltmak için paketlemeden önce şafta temizlenir.

Her ürün, uluslararası nakliye sırasında çarpışmayı, nem, toz ve yüzey hasarını azaltmak için korunmaktadır.

Diğer SMT nozeleri, besleyiciler, kemerler, filtreler, motorlar, sensörler, valfler ve makine yedek parçaları ile birlikte gönderim sipariş ayrıntılarına göre düzenlenebilir.

Düzlük ocağı, nitelikli bir SMT bakım teknisyeni tarafından monte edilmelidir.

Kurulmadan önce:

1. Makineyi durdurun ve gerekli güvenlik prosedürünü uygulayın.
2. Şu anki kafa konfigürasyonunu kaydet.
3. Mümkün araçlarla mevcut şaftı çıkarın.
4. rulman, tasma, yay, nozel tutucusu, O halka, mühür ve vakum yolunu kontrol edin.
5. Kurulum alanını temizleyin.
6. Eski ve yeni şahitleri karşılaştırın.
7. Aşırı kuvvet kullanmadan monte edin.
8. Makine çalışmadan önce serbest hareketin doğrulanması.
9. Vakum ve nozzle kontrollerini yapın.
10. Tam üretime dönmeden önce düşük hızlı testler yap.

Çakıyı montajın içine zorlamayın. Aşırı basınç çakıya, rulmana, tutucuya veya ilgili baş parçalarına zarar verebilir.

Değiştirildikten sonra anormal hareket devam ederse, ilgili rulmanları, yayları, mühürleri, valfleri, filtreleri, sensörleri, vakum tüplerini ve baş kalibrasyonunu kontrol edin.

• Fırın hareketini kontrol edin.
• Görünen tozları çıkarın.
• Alım hatalarını izle.
• Anormal baş seslerini kontrol edin.
• Düzeni yüklemeyi onaylayın.

• Çapa hareketini ve geri dönüş hareketini kontrol edin.
• Fırça tutucunun durumunu kontrol edin.
• Vakum performansını gözden geçirin.
• Makine bakım prosedürüne göre temizleyin.
• Yüzey kirliliğini kontrol edin.

• Çapa aşınmasını kontrol edin.
• Yerleşim alanını kontrol edin.
• Yay ve yakayı kontrol edin.
• Hasarlı mühürleme parçalarını değiştirin.
• Baş kalibrasyonunu onaylayın.
• Alım ve yerleştirme hatası kayıtlarını gözden geçirin.

• Denetim için üretimi durdurun.
• Çubuk düzlüğünü kontrol et.
• Düzeni ve tutucuyu kontrol edin.
• Baş düzeni gözden geçirin.
• Vakum testi yapın.
• Kontrollü deneme yerleştirmesi yap.

Makine ayrıntılarına ve ürün fotoğraflarına dayalı uyumluluk kontrolü, önlenebilir sipariş hatalarını önlemeye yardımcı olur.

Doğru nozel şaftını stokta tutmak, bakım ekibinin yerleştirme baş problemlerine daha hızlı yanıt vermesini sağlar.

Ürünler, koruyucu ambalaj ve net bir tanımlama ile ihracat sevkiyatı için hazırlanabilir.

Bireysel onarım miktarları ve bakım envanter siparişleri mevcut stoklara göre belirtilebilir.

Müşteriler, satın alma ve nakliyeyi basitleştirmek için bu şafti diğer makine bakım parçalarıyla birleştirebilirler.

Makine fotoğrafları, eski parça fotoğrafları, montaj etiketleri ve boyutları sipariş onaylanmadan önce gözden geçirilebilir.

Evet, KMG-M711S-A0, YSM10 yerleştirme başının bakımı için kullanılan bir nozel şaftı olarak tanımlanmıştır.Lütfen mevcut çekirdek fotoğrafını verin., makine modeli, baş pozisyonu ve sipariş vermeden önce etiket.

Bu numaralar bazı bakım veya tedarikçi kayıtlarında ilgili referanslar olarak görünebilir, ancak onaylanmadan tamamen birbirleriyle değiştirilebilir oldukları varsayılmamalıdır.Lütfen mevcut parça fotoğrafını ve ilgili montaj numarasını doğru kontrol için sağlayın..

Yaygın belirtiler arasında yapışkan nozel hareketi, dengesiz alım, bileşen düşmesi, aşırı boşluk, anormal baş gürültüsü, nozel çıkışı, yavaş şaft dönüşü, tekrarlanan vakum alarmları,ya da tutarsız yerleştirmeİlgili rulmanlar, yaylar, mühürler, valfler ve tutucular da kontrol edilmelidir.

Lütfen parça numarası KMG-M711S-A0, makine modeli, gerekli miktarı, teslimat ülkesini, tercih edilen durumu ve mevcut şahitliğin açık fotoğraflarını verin.Makine seri numarası ve baş montaj numarası da yardımcı olur.

Evet. Dudak şafti genellikle dudaklarla, besleyicilerle, kemerlerle, filtrelerle, rulmanlarla, sensörlerle, motorlarla, valflerle ve diğer bakım parçalarıyla birleştirilebilir.Lütfen toplu kontrol için tam bir soru listesi gönderin, fiyatlandırma ve paketleme.

YSM10 bakım projeniz için güvenilir bir KMG-M711S-A0 nozel şaftı mı arıyorsunuz?

Bize aşağıdaki bilgileri gönderin:

• Parça numarası
• Makine modeli
• Mevcut ürün fotoğrafları
• Baş pozisyonu
• İlişkili montaj numarası
• Gerekli miktar
• Tercih edilen durum
• Teslim ülke
• Beklenen teslimat tarihi

Ekibimiz fiyatlandırmadan önce uyumluluğu, stok durumunu, ambalaj gereksinimlerini ve nakliye seçeneklerini kontrol edecek.

Detaylı bir teklif, teknik onay, toplu satın alma desteği veya acil SMT makine bakım gereksinimleri için bugün bizimle iletişime geçin.
