Panasonic 240CSN Seramik SMT Nozul CM DT NPM N610119486AB

Panasonic 240CSN Seramik SMT Nozul CM DT NPM N610119486AB

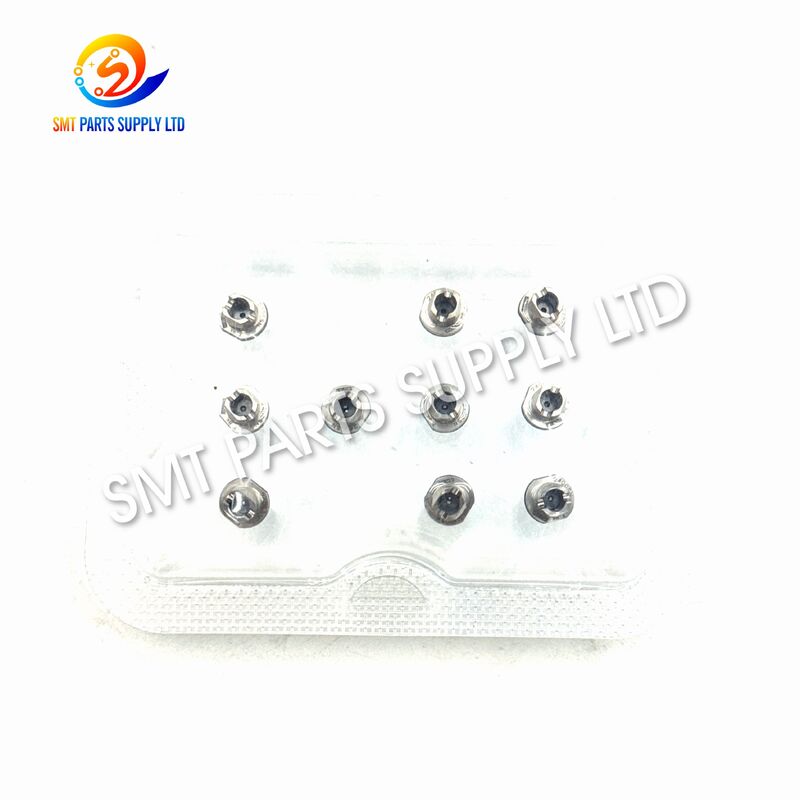

N610119486AB parça numarasıyla tanımlanan Panasonic 240CSN seramik SMT nozul, uyumlu yüzeye monte bileşenlerin vakumla alınması, taşınması, hizalanması ve yerleştirilmesi için tasarlanmıştır. Uygun bir nozül başlığıyla donatılmış seçilmiş CM, DT ve NPM al ve yerleştir makine konfigürasyonlarında yaygın olarak kullanılır.

Nozul, nominal Ø2,4 mm dış çapa ve Ø1,8 mm vakum açıklığına sahip seramik bir toplama ucuna sahiptir. Bu yapı, tipik 3216 ve 4532 direnç veya kapasitör paketleri ve uyumlu tantal bileşenleri dahil olmak üzere seçilmiş orta büyüklükteki çip bileşenleri için uygun bir temas alanı sağlar.

Üretim değişimi, önleyici bakım, hat yenileme ve yedek parça envanteri için tasarlanan 240CSN nozul, üreticilerin istikrarlı toplama performansını korumasına ve aşınmış, tıkalı, çatlak veya yanlış seçilmiş nozullardan kaynaklanan kesintileri azaltmasına yardımcı olur.

Nihai uyumluluk her zaman makine modeline, yerleştirme başlığı tipine, mevcut nozül numarasına, bileşen boyutlarına, üst yüzey şekline ve üretim parametrelerine göre doğrulanmalıdır.

Ürün Tanımlaması

Temel Ürün Avantajları

Nedeni: Nozül Durumuyla İlgili Yaygın SMT Sorunları

Al ve yerleştir nozulu küçük bir bileşendir ancak toplama güvenilirliğini, bileşen stabilitesini, görüş tanımayı, yerleştirme doğruluğunu ve üretim sürekliliğini doğrudan etkiler.

Nozul aşındığında, tıkandığında, hasar gördüğünde veya bileşen için uygun olmadığında, diğer sistemler düzgün çalışırken bile makine tekrarlanan hatalar üretebilir.

1. Aşınmış Toplama Yüzeyi

Bileşenlerle sürekli temas, nozul ucunun profilini kademeli olarak değiştirebilir. Aşınma mevcut sızdırmazlık yüzeyini azaltabilir ve dengesiz vakum alımına neden olabilir.

Tipik sonuçlar şunları içerir:

• Artan bileşen alma arızaları.
• Bileşenler teslim alındıktan sonra hareket ediyor.
• Kafa hareketi sırasında bileşenin dönüşü.
• Düzensiz yerleştirme konumları.
• Daha yüksek yeniden deneme sıklığı.
• Azalan üretim verimliliği.

2. Tıkalı Vakum Geçidi

Toz, yapışkan artıkları, lehim pastası, ambalaj artıkları ve küçük bileşen parçacıkları dahili vakum kanalına girebilir.

Kısmen tıkalı bir ağızlık yine de bazı bileşenleri alabilir ancak emme kuvveti tutarsız hale gelebilir. Bu, üretim sırasında arızanın tespit edilmesini zorlaştırır.

3. Çatlak Seramik Ucu

Seramik uçlar mükemmel boyutsal stabilite sağlar ancak darbe, yanlış kullanım, makine çarpışması veya aşırı kurulum kuvveti nedeniyle hasar görebilir.

Küçük bir çatlak bile şunları etkileyebilir:

• Vakumlu sızdırmazlık.
• Temas dengesi.
• Bileşen hizalaması.
• Alma tekrarlanabilirliği.
• Uç dayanıklılığı.
• Makine tanıma.

4. Yanlış Nozul Boyutu

Çok küçük bir meme yeterli temas alanı veya vakum tutma kuvveti sağlayamayabilir.

Çok büyük bir meme aşağıdakilerle temas edebilir:

• Bileşen terminalleri.
• Yükseltilmiş paket yapıları.
• Yakındaki bileşenler.
• Bant cepleri.
• Besleyici yüzeyler.
• Hassas optik alanlar.

Doğru nozul seçiminde bileşen uzunluğu ve genişliğinden daha fazlası dikkate alınmalıdır.

5. Yanlış Alım Konumu

Uygun bir nozül, programlanan toplama konumu sabit bir bileşen yüzeyi üzerinde ortalanmadığında yine de düşük performans gösterebilir.

Merkezin dışında toplama aşağıdakilere neden olabilir:

• Bileşen eğilmesi.
• Hareket sırasında rotasyon.
• Görüş düzeltme hataları.
• Yerleştirme ofseti.
• Bileşen düşer.
• Paket hasarı.

6. Yanlış Vakum Ayarları

Yetersiz vakum, hareket sırasında bileşenlerin düşmesine neden olabilir.

Aşırı vakum, bileşenlerin serbest bırakılmasını yavaşlatabilir veya uygun olmayan ambalajlardan birden fazla ince parçanın alınması riskini artırabilir.

7. Yanlış Yerleştirme Yüksekliği

Toplama yüksekliği çok düşükse püskürtme ucu bileşene veya besleyici cebine aşırı baskı yapabilir.

Toplama yüksekliği çok yüksekse nozül, bileşen yüzeyiyle tam bir yalıtım oluşturamayabilir.

8. Kötü Besleyici Durumu

Alma sorunları her zaman nozuldan kaynaklanmaz. Aşınmış bir besleyici, yanlış bant konumu, dengesiz bileşen cebi veya kaplama bandı sorunu benzer belirtilere neden olabilir.

Bu nedenle nozul, besleyici, vakum sistemi, kafa kalibrasyonu, görüş ayarları ve program birlikte incelenmelidir.

Yaygın Üretim Belirtileri ve Olası Nedenler

Çözüm: Doğru 240CSN Nozulunu Kullanın

Doğru 240CSN nozulun takılması, yerleştirme başlığı ile uyumlu bileşenler arasında amaçlanan toplama arayüzünün yeniden sağlanmasına yardımcı olabilir.

Seramik uç kontrollü bir temas yüzeyi sağlarken, Ø1,8 mm vakum açıklığı negatif basıncın aktarım sırasında bileşeni tutmasına olanak tanır.

Doğru şekilde seçilip kurulduğunda nozul aşağıdakilerin iyileştirilmesine yardımcı olabilir:

Alma Kararlılığı

Uygun bir toplama yüzeyi, nozül ile bileşen arasında daha tutarlı bir temas oluşturur.

Bileşen Tutma

Kararlı vakum akışı, hızlanma, dönüş, görsel inceleme ve PCB'ye doğru hareket sırasında bileşenin güvenli bir şekilde bağlı kalmasına yardımcı olur.

Yerleştirme Tekrarlanabilirliği

Tutarlı alma konumu ve bileşen yönelimi, makinenin doğru yerleştirme düzeltmeleri uygulamasına yardımcı olur.

Üretim Sürekliliği

Aşınmış veya çatlamış bir nozulun değiştirilmesi tekrarlanan başlatma alarmlarını, manuel müdahaleyi ve üretim durmalarını azaltabilir.

Bakım Verimliliği

Açıkça tanımlanan 240CSN modeli ve N610119486AB parça numarası, satın alma ve yedek parça yönetimini kolaylaştırır.

Bileşen Koruması

Doğru nozul boyutu, bileşen terminalleri veya hassas paket yapılarıyla gereksiz teması azaltabilir.

Beklenen Operasyonel İyileştirmeler

Nihai sonuç, üretim sürecinin tamamına bağlıdır. Yeni bir nozul, besleyici hasarını, kafa kalibrasyon hatalarını, vakum sistemi hatalarını, yanlış programlamayı veya uygun olmayan bileşen ambalajını bağımsız olarak düzeltemez.

Özellikler

Nozul Kodu Açıklaması

Model tanımı, alıcıların temel nozul konfigürasyonunu anlamalarına yardımcı olur.

Nozul kodu tek uyumluluk standardı olarak kullanılmamalıdır. Müşteriler ayrıca mevcut nozulu, makine modelini, kafa tipini, bileşen paketini ve fiziksel boyutları da kontrol etmelidir.

Aynı Seri Nozul Karşılaştırması

Bu karşılaştırma ön referans amaçlıdır. Doğru model, bileşenin üst yüzeyine, ağırlığına, yüksekliğine, paket geometrisine, toplama merkezine, makine programına ve kafa konfigürasyonuna bağlıdır.

240CSN ve Benzer 240 Serisi Modeller

Bu modeller benzer görünebilir ancak birbirlerinin yerine geçebilecekleri varsayılmamalıdır.

Her zaman şunu doğrulayın:

• Nozul işaretlemesini tamamlayın.
• Orijinal parça numarası.
• Genel meme uzunluğu.
• Montaj yapısı.
• Flanş tasarımı.
• Tanıma işareti.
• Uç geometrisi.
• Makine kafası spesifikasyonu.

Başvuru

Panasonic 240CSN nozul, istikrarlı vakum alımı ve uyumlu elektronik bileşenlerin doğru yerleştirilmesini gerektiren otomatik SMT montaj işlemlerinde kullanılır.

Tüketici Elektroniği

Uygun üretim ortamları şunları içerebilir:

• Akıllı ev kontrol panoları.
• Ses ve video ürünleri.
• Ev aletleri kontrolörleri.
• Ekran modülleri.
• Taşınabilir elektronik cihazlar.
• Güç adaptörleri ve şarj cihazları.

Otomotiv Elektroniği

Potansiyel uygulamalar şunları içerir:

• Araç kontrol modülleri.
• Aydınlatma kontrol panoları.
• Sensör düzenekleri.
• Güç yönetimi modülleri.
• İletişim birimleri.
• Gösterge paneli elektroniği.

Endüstriyel Elektronik

Meme aşağıdakileri içeren üretimde uygulanabilir:

• Programlanabilir kontrolörler.
• Endüstriyel güç kaynakları.
• Motor kontrol kartları.
• Otomasyon ekipmanları.
• İzleme sistemleri.
• İletişim arayüzleri.

İletişim Ürünleri

Aşağıdakiler için uyumlu bileşen yerleşimi gerekebilir:

• Ağ ekipmanı.
• Kablosuz modüller.
• Sinyal işleme kartları.
• İletişim terminalleri.
• Veri iletim ekipmanı.
• Anten kontrol sistemleri.

Aydınlatma Elektroniği

Nozul aşağıdakiler için uyumlu bileşen yerleşimini destekleyebilir:

• LED sürücü kartları.
• Aydınlatma kontrolörleri.
• Güç dönüşüm devreleri.
• Akıllı aydınlatma modülleri.
• Endüstriyel aydınlatma düzenekleri.

Tıp ve Laboratuvar Elektroniği

Bileşen ve süreç gereksinimlerinin uygun olduğu durumlarda uygulamalar şunları içerebilir:

• İzleme ekipmanı.
• Laboratuvar aletleri.
• Teşhis elektroniği.
• Kontrol modülleri.
• Taşınabilir elektronik cihazlar.

Tipik Kullanım Senaryoları

Nasıl Çalışır?

Adım 1: Nozul Kurulumu

240CSN nozul, uyumlu bir nozul istasyonuna veya yerleştirme başlığı arayüzüne kurulur.

Montaj alanı temiz, hasarsız ve gevşek parçacıklardan arındırılmış olmalıdır.

Adım 2: Makine Tanıma

Makine, nozul tipini geçerli tanıma yöntemi ve üretim programı aracılığıyla doğrular.

Yanlış meme tanımlaması alarma veya uygun olmayan bileşen kullanımına neden olabilir.

Adım 3: Alma Konumlandırması

Yerleştirme kafası, programlanan bileşeni içeren besleyici cebinin üzerinde hareket eder.

Makine, memeyi tanımlanmış toplama koordinatlarına göre hizalar.

Adım 4: Nozül Teması

Seramik uç bileşen yüzeyine yaklaşır.

Doğru toplama yüksekliği, nozulun aşırı basınç uygulamadan uygun temas oluşturmasını sağlar.

Adım 5: Vakum Aktivasyonu

Ø1,8 mm vakum açıklığından negatif basınç uygulanır.

Bileşen nozül ucuna doğru tutulur.

Adım 6: Bileşen Kaldırma

Yerleştirme kafası, bileşeni bant cebinden, tepsiden, çubuk besleyiciden veya diğer besleme sisteminden kaldırır.

Adım 7: Görsel İnceleme

Yapay görme sistemi bileşenin konumunu, dönüşünü ve yönünü kontrol eder.

Yerleştirme programı gerekli düzeltmeyi hesaplar.

Adım 8: Bileşen Aktarımı

Kafa, bileşeni programlanan PCB konumuna doğru taşır.

Meme, hareket ve dönüş sırasında sabit emmeyi korumalıdır.

Adım 9: PCB Yerleştirme

Yerleştirme başlığı, bileşeni lehim pastasının veya belirtilen kart pozisyonunun üzerine indirir.

Kontrollü yerleştirme kuvveti, bileşen veya PCB hasarını önlemeye yardımcı olur.

Adım 10: Vakum Tahliyesi

Makine vakumu durdurur ve bileşeni serbest bırakır.

Daha sonra nozul bir sonraki yerleştirme döngüsü için geri döner.

Çalışma Süreci Tablosu

Doğru Nozul Nasıl Seçilir

1. Makine Modelini Onaylayın

Tam makine tanımını sağlayın.

Örnekler şunları içerebilir:

• CM402.
• CM602.
• NPM serisi.
• DT serisi.
• Diğer uyumlu konfigürasyonlar.

Aynı platform üzerine farklı kafalar monte edilebildiği için makine ailesi tek başına yeterli olmayabilir.

2. Yerleştirme Başlığı Tipini Onaylayın

Yerleştirme başkanı şunları belirler:

• Meme montaj arayüzü.
• Meme uzunluğu.
• Tanıma yöntemi.
• Desteklenen bileşen boyutu.
• Maksimum bileşen ağırlığı.
• Vakum kapasitesi.
• Yerleştirme hızı.

240CSN nozulu yalnızca kafa uyumluluğu onaylandıktan sonra sipariş edilmelidir.

3. Mevcut Nozul İşaretini Kontrol Edin

Aşağıdakileri gösteren net fotoğraflar sağlayın:

• Tam nozul gövdesi.
• Seramik toplama ucu.
• Flanş.
• Tanıma işareti.
• Basılı model.
• Parça numarası etiketi.
• Kurulum arayüzü.

4. Bileşen Boyutlarını Sağlayın

Aşağıdaki veriler dahil edilmelidir:

5. Bileşen Yüzeyini İnceleyin

Meme ucu sabit bir alana temas etmelidir.

Aşağıdakilere temas eden bir nozul seçmekten kaçının:

• Açık terminaller.
• Yükseltilmiş etiketler.
• Optik lensler.
• Delikleri açın.
• Kırılgan kapaklar.
• Düzensiz kalıplanmış yüzeyler.
• Hassas elektriksel yapılar.

6. Gerekli Toplama Alanını Onaylayın

Ø2,4 mm'lik kontak profili bileşenin sabit üst yüzeyine sığmalıdır.

Nozul, bileşen gövdesinin ötesine geçmemeli veya bitişik ambalaj yapılarına temas etmemelidir.

7. Bileşen Ağırlığını Değerlendirin

Daha ağır bileşenler yeterli vakum tutma kuvveti ve sabit temas alanı gerektirir.

Bileşen ivmesi ve makine hızı da dikkate alınmalıdır.

8. Üretim Hızını Gözden Geçirin

Yüksek hızlı yerleştirme daha büyük hızlanma kuvvetleri yaratır.

Manuel test sırasında çalışan bir nozül, tam üretim hızında yine de dengesiz hale gelebilir.

9. Tanınma Gereksinimlerini Onaylayın

“N” tanımı, uyumlu NPM sistemleri tarafından kullanılan bir tanıma konfigürasyonuyla ilişkilidir.

Makinenin ilgili püskürtme ucu tanıma özelliğine ihtiyaç duyup duymadığını kontrol edin.

10. Bir Deneme Testi Yapın

Yeni bir başvuru için şununla başlayın:

• Düşük hızlı pikap.
• Manuel bileşen kontrolü.
• Görüş tanıma onayı.
• Yerleştirme konumu denetimi.
• Vakum stabilitesinin izlenmesi.
• Kademeli hız artışı.

Teklif Vermeden Önce Gerekli Bilgiler

Eksiksiz bilgi, uyumluluğun daha hızlı incelenmesine olanak tanır ve uygun olmayan bir nozul alma riskini azaltır.

Kalite Kontrol

Model Doğrulaması

Nozul modeli ve parça numarası satın alma siparişine göre kontrol edilmelidir.

Görünüm Denetimi

Meme aşağıdakiler açısından incelenmelidir:

• Çatlaklar.
• Deformasyon.
• Kirlenme.
• Ağır çizikler.
• Darbe hasarı.
• Eksik kimlik.
• Anormal aşınma.

Seramik Uç Muayenesi

Seramik toplama ucu şunları içermelidir:

• Tam bir temas yüzeyi.
• Görünür talaş yok.
• Büyük kenar hasarı yok.
• Yapışkan kirlenmesi yok.
• Engellenen açılma yok.

Vakum Geçiş Denetimi

Dahili kanal temiz hava akışına izin vermelidir.

Tıkalı bir geçiş, toplama performansını önemli ölçüde azaltabilir.

Montaj Yapısı Denetimi

Kurulum alanı onaylanmış kafa konfigürasyonuyla eşleşmelidir.

Miktar Kontrolü

Paketlenen miktar, satın alma siparişi ve paketleme listesiyle eşleşmelidir.

Ambalaj Denetimi

Her nozül aşağıdakilere karşı korunmalıdır:

• Darbe.
• Toz.
• Nem.
• Uçtan uca temas.
• Taşıma titreşimi.

Sevkiyat Öncesi Muayene Masası

Kurulum Önerileri

1. Onaylanan bakım prosedürüne göre makineyi durdurun.
2. Yerleştirme başlığını güvenli bir bakım konumuna getirin.
3. Doğru kullanım yöntemini kullanarak mevcut nozulu çıkarın.
4. Nozül istasyonunu toz veya kırık malzeme açısından inceleyin.
5. Montaj alanını onaylı bir bakım aletiyle temizleyin.
6. Seramik uca çıplak parmaklarla dokunmaktan kaçının.
7. 240CSN memesini aşırı kuvvet uygulamadan takın.
8. Nozulun doğru şekilde oturduğundan emin olun.
9. Makine tanımayı kontrol edin.
10. Düşük hızda başlatma testi yapın.
11. Görüş hizalamasını ve bileşen serbest bırakılmasını doğrulayın.
12. Tam hızlı üretime yalnızca kararlı testlerden sonra devam edin.

Bakım Önerileri

Günlük Görsel Muayene

Nozul ucunda gözle görülür kirlenme, çatlak ve anormal aşınma olup olmadığını kontrol edin.

Düzenli Temizlik

Onaylanmış bir SMT püskürtme ucu temizleme yöntemini kullanın.

Seramik açıklığa sert metal nesneler sokmayın.

Vakum Performans Kontrolü

Toplama hatası eğilimlerini ve vakum performansını izleyin.

Hatalardaki kademeli bir artış, kısmen tıkalı bir nozulun göstergesi olabilir.

Çarpışma Denetimi

Kafa çarpması veya makinenin anormal durmasından hemen sonra memeyi çıkarın ve inceleyin.

Uygun Depolama

Nozulları ayrı bölmelere yerleştirin.

Seramik uçların birbirine temas etmesine izin vermeyin.

Bakım Kayıtları

Kayıt:

• Meme modeli.
• Parça numarası.
• Kurulum tarihi.
• Makine hattı.
• Baş konumu.
• Temizleme tarihi.
• Arıza geçmişi.
• Değiştirme nedeni.

Önerilen Bakım Programı

Gerçek bakım aralıkları üretim hacmine, atölye temizliğine, bileşen malzemesine, besleyici durumuna ve makine hızına bağlıdır.

Ambalajlama

Özel etiketler, denetim kayıtları veya özelleştirilmiş paketleme, sipariş onayından önce tartışılabilir.

Satın Alma Avantajları

Ürün Verilerini Temizle

240CSN modeli ve N610119486AB parça numarası, daha kolay kaynak bulmak için açıkça belirtilmiştir.

Uyumluluk Yardımı

Makine, kafa, bileşen ve mevcut nozul bilgileri sipariş onayından önce incelenebilir.

Esnek Miktar

Deneme siparişleri, bakım miktarları ve üretim hacmi satın alımları tartışılabilir.

Koruyucu İhracat Ambalajı

Bireysel koruma, uluslararası nakliye sırasında seramik uç hasarını azaltmaya yardımcı olur.

Sevkiyat Öncesi Kontrol

Ürün modeli, görünümü, uç durumu, vakum geçişi ve miktarı sevkıyattan önce kontrol edilebilir.

Çoklu Alıcı Tiplerine Uygun

Bu ürün aşağıdakiler için uygundur:

• SMT fabrikaları.
• Elektronik üreticileri.
• EMS şirketleri.
• Makine bakım ekipleri.
• Ekipman yenileyicileri.
• Yedek parça distribütörleri.
• Yurtdışı ticaret şirketleri.
• Teknik servis sağlayıcılar.

SSS

S1: Panasonic 240CSN püskürtme ucunun birincil parça numarası nedir?

Birincil parça numarası N610119486AB'dir. Alıcılar, sipariş vermeden önce mevcut nozul işaretini, makine modelini, kafa tipini ve fiziksel yapıyı doğrulamalıdır çünkü benzer 240 serisi nozul modelleri otomatik olarak değiştirilemez.

S2: 240CSN nozulunu hangi makineler kullanabilir?

Nozül genellikle seçilen CM, DT ve NPM al ve yerleştir makine konfigürasyonlarıyla ilişkilendirilir. Uyumluluk, yalnızca makine ailesi adına değil, kurulu yerleştirme kafasına, nozül arayüzüne, tanıma sistemine ve makine programına bağlıdır.

S3: 240CSN nozulu hangi bileşenleri alabilir?

Tipik uygulama referansları arasında 3216 ve 4532 direnç veya kapasitör paketleri ve uyumlu tantal bileşenler bulunur. Gerçek uygunluk bileşen boyutlarına, ağırlığa, yüksekliğe, üst yüzey şekline, toplama merkezine, vakum ayarlarına ve üretim hızına bağlıdır.

S4: Yeni bir nozül neden hâlâ toplama hataları üretiyor?

Sorun besleyici konumu, bileşen ambalajı, vakum beslemesi, kafa kalibrasyonu, toplama yüksekliği, görüş ayarları, makine programlaması veya yanlış nozul seçimi ile ilgili olabilir. Ek parçalar değiştirilmeden önce toplama işleminin tamamı incelenmelidir.

S5: Doğru bir teklif için hangi bilgiler gereklidir?

Lütfen nozul modelini, parça numarasını, komple makine modelini, yerleştirme başlığı tipini, mevcut nozul fotoğraflarını, bileşen boyutlarını, bileşen paketini, gerekli miktarı, teslimat yerini, talep edilen koşulu ve tüm özel inceleme veya paketleme gereksinimlerini belirtin.

Bize Ulaşın

Ürün bulunabilirliği, fiyat teklifi, teslim süresi, uyumluluk incelemesi, denetim gereksinimleri ve uluslararası teslimat düzenlemeleri için bizimle iletişime geçin.

Daha hızlı ve daha doğru bir teklif almak için lütfen şunları ekleyin:

• Ürün modeli: 240CSN.
• Parça numarası: N610119486AB.
• Komple makine modeli.
• Yerleştirme kafalı tip.
• Mevcut nozul fotoğrafları.
• Bileşen adı ve paketi.
• Bileşen boyutları.
• Gerekli miktar.
• Teslimat ülkesi.
• Talep edilen teslimat tarihi.
• Gerekli ürün koşulu.
• Özel paketleme veya muayene gereksinimleri.

Deneme siparişlerini, düzenli bakım gereksinimlerini, üretim hattı yedek parça satın alımını ve distribütör miktar sorgulamalarını destekliyoruz.
