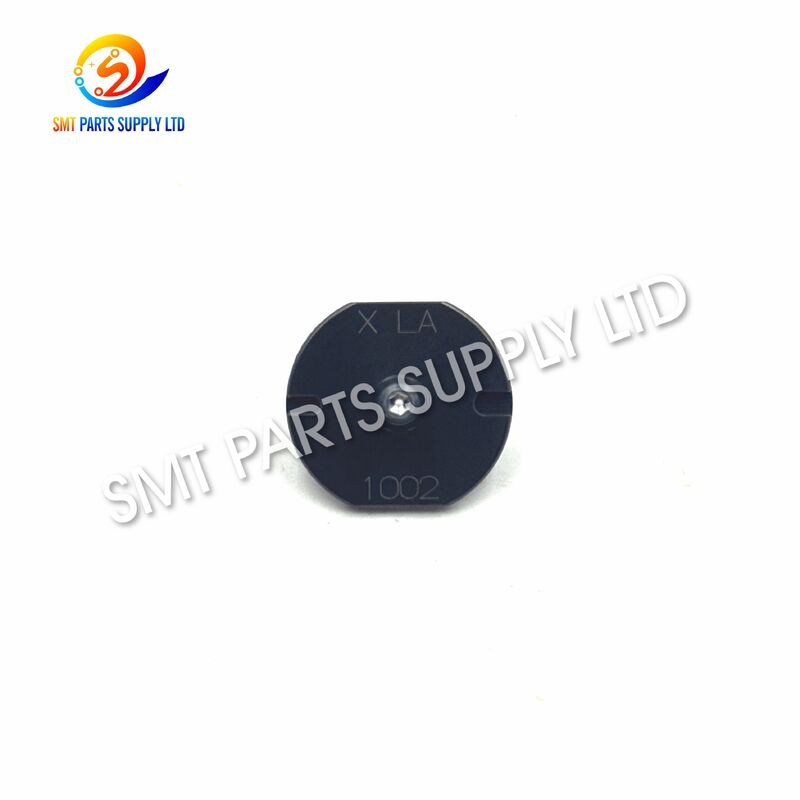

Panasonic 1002 Hassas SMT Nozul CM DT NPM KXFX037TA00

Panasonic 1002 KXFX037TA00 hassas SMT nozulu, seçili CM, DT ve NPM yüzey montaj yerleştirme makinesi konfigürasyonları için tasarlanmış bir vakum alma bileşenidir. Yerleştirme kafasına monte edilen nozul, elektronik bileşenleri bant besleyiciler, tepsiler, tüpler veya diğer besleme sistemlerinden alır ve programlanmış PCB montaj konumlarına aktarır.

1002 nozulu genellikle KXFX037TA00 parça numarasıyla tanımlanır. KXFW1ATAA00 ve KXFX03DVA00, SMT yedek parça pazarında çapraz referans numaraları olarak da kullanılır. Uyumluluk listeleri genellikle nozulu CM ve DT platformlarıyla ilişkilendirirken, bazı tedarik referansları seçili NPM konfigürasyonlarını da içerir. Bu nedenle, satın almadan önce yerleştirme kafası, mevcut nozul numarası ve makine konfigürasyonu doğrulanmalıdır. SMT üretim hattının küçük ama kritik bir parçasıdır. Boyutsal durumu, vakum geçişi, montaj arayüzü ve alma yüzeyi, bileşen alma kararlılığı, tanıma doğruluğu, yerleştirme tekrarlanabilirliği, üretim hızı ve makine kullanımı üzerinde doğrudan etkili olabilir.

Panasonic 1002 nozulu, elektronik üreticileri, EMS fabrikaları, SMT bakım ekipleri, makine servis şirketleri, yedek parça distribütörleri ve önleyici bakım veya acil değiştirme için güvenilir bir nozul gerektiren üretim tesisleri için uygundur.

Ürün Tanımlama

Neden Alma ve Yerleştirme Sorunları Oluşur?

SMT alma hataları her zaman yerleştirme makinesinin kendisinden kaynaklanmaz. Birçok üretim sorunu nozul aşınması, kirlenme, yanlış model seçimi, besleyici konumlandırması, bileşen paketlemesi, vakum sızıntısı veya uygun olmayan işlem ayarları ile ilgilidir.

Gerçek nedeni anlamak, bakım mühendislerinin gereksiz makine-parça değişiminden kaçınmasına ve üretim kesinti süresini azaltmasına yardımcı olur.

1. Nozul Ucu Aşınması

Sürekli çalışma sırasında nozul, elektronik bileşenlere tekrar tekrar temas eder. Uzun süreli kullanım, alma yüzeyini kademeli olarak değiştirebilir ve nozul ile bileşen arasındaki etkili sızdırmazlık alanını azaltabilir.

Aşınmış bir alma yüzeyi şunlara neden olabilir:

• Zayıf vakum tutma kuvveti.
• Taşıma sırasında bileşen hareketi.
• Artan alma deneme sıklığı.
• Tanıma kararsızlığı.
• Bileşen düşmesi.
• Yerleştirme ofseti.

2. Tıkanmış Vakum Geçidi

Toz, ambalaj parçaları, yapıştırıcı kalıntıları, lehim pastası parçacıkları ve diğer üretim kirleticileri iç vakum geçidine girebilir.

Kısmi bir tıkanıklık bile hava akışını azaltabilir ve kararsız alma performansı oluşturabilir. Makine çalışmaya devam edebilir, ancak alma güvenilirliği kademeli olarak azalabilir.

3. Eğilmiş veya Hasarlı Nozul Gövdesi

Bir nozul şunlar nedeniyle hasar görebilir:

• Kaza sonucu çarpma.
• Yanlış manuel kullanım.
• Uygun olmayan depolama.
• Yerleştirme kafası çarpışması.
• Yanlış nozul değiştirme işlemi.
• Uygun olmayan bir nozul modelinin takılması.

Küçük bir deformasyon, bileşenin merkezden uzak oturmasına neden olabilir ve kamera tanıma ve yerleştirme doğruluğunu etkileyebilir.

4. Yanlış Nozul Seçimi

Nozul, bileşen boyutu, ağırlığı, yüzey şekli, alma alanı ve makine kafası konfigürasyonu ile eşleşmelidir.

Çok küçük bir nozul yeterli emiş sağlamayabilir. Çok büyük bir nozul, bileşen kurşunlarına, paket kenarlarına, besleyici ceplerine veya yakındaki bileşenlere müdahale edebilir.

5. Yanlış Kurulum

Nozul yerleştirme kafasına tam olarak takılmazsa, montaj konumu kararsız hale gelebilir.

Olası sonuçlar şunlardır:

• Vakum sızıntısı.
• Nozul dönmesi.
• Anormal makine titreşimi.
• Nozul değiştirme alarmı.
• Bileşen tanıma hatası.
• Alma yüksekliği varyasyonu.

6. Kirlenmiş Montaj Arayüzü

Nozul ve nozul tutucu arasındaki toz veya kalıntı doğru kurulumu engelleyebilir. Nozul takılı görünebilir ancak hafif eğik veya gevşek oturmuş olabilir.

7. Yanlış Alma Koordinatları

Düzgün çalışan bir nozul, besleyici koordinatları, alma yüksekliği, bileşen verileri veya tepsi konumları yanlış olduğunda hala alma hataları yaşayabilir.

8. Kararsız Bileşen Paketleme

Hasarlı taşıyıcı bant, deforme olmuş cepler, aşırı kapak bandı gerginliği, cep içindeki bileşen dönmesi veya düzensiz tepsi konumlandırması merkezlenmiş almayı engelleyebilir.

Yaygın Üretim Sorunları

Çözüm: Panasonic 1002 Nozulu Üretimi Nasıl Destekler?

Panasonic 1002 KXFX037TA00 nozulu, mevcut nozul aşınmış, kirlenmiş, hasarlı, eksik veya kararlı üretim için artık uygun olmadığında pratik bir çözüm sunar.

Kararlı Vakum Alma

Nozul, yerleştirme kafasından bileşen alma yüzeyine vakum basıncı aktarır. Doğru seçildiğinde ve takıldığında, hareket döngüsü boyunca kararlı bileşen tutma kuvvetini korumaya yardımcı olur.

Doğru Bileşen Konumlandırma

Düzgün üretilmiş bir nozul, merkezlenmiş almayı destekler. Kararlı bileşen konumlandırması, vizyon sisteminin yerleştirmeden önce doğru X ekseni, Y ekseni ve dönme düzeltmelerini hesaplamasına olanak tanır.

Tekrarlanabilir Yerleştirme Performansı

Tutarlı montaj boyutları ve alma geometrisi, makinenin daha az kesintiyle binlerce alma ve yerleştirme döngüsünü tekrarlamasına yardımcı olur.

Planlanmamış Kesinti Süresinin Azaltılması

Yedek nozulları bakım stoğunda bulundurmak, üretim ekiplerinin hasarlı üniteleri hızlı bir şekilde değiştirmesini sağlar. Bu, acil satın alma ve uluslararası teslimattan kaynaklanan gecikmeleri azaltabilir.

Geliştirilmiş Bakım Verimliliği

Nozul ayrı ayrı incelenebilir, temizlenebilir, değiştirilebilir ve saklanabilir. Bakım ekipleri, daha büyük ve daha pahalı yerleştirme kafası montajlarını değiştirmeden nozul durumunu yönetebilir.

Esnek Satın Alma

1002 nozulu bireysel olarak sipariş edilebilir veya ek nozul modelleri, filtreler, tutucular, besleyici parçaları, kayışlar, sensörler, valfler, motorlar ve diğer SMT yedek bileşenleriyle birleştirilebilir.

Ürün Avantajları

Özellikler

Uyumluluk Bildirimi

Makine adları tek başına nozul uyumluluğunu doğrulamak için her zaman yeterli değildir. Aynı seriden makineler farklı yerleştirme kafaları, nozul tutucuları, yazılım seçenekleri ve donanım revizyonları kullanabilir.

Sipariş vermeden önce müşteriler mümkün olduğunca aşağıdaki bilgileri sağlamalıdır:

1002 ve 1002N Tanımlama Bildirimi

1002 ve 1002N nozul referansları otomatik olarak aynı ürünler olarak kabul edilmemelidir.

Standart 1002 nozulu genellikle KXFX037TA00 olarak listelenir. 1002N nozulu farklı bir parça numarası ve nozul yapısı kullanabilir. Bir endüstri nozul referansı 1002N'yi N610098970AA olarak listelerken, KXFX037TA00 standart 1002 nozulu olarak listelenir. Sadece "1002" numarasına göre sipariş vermek yerine tam nozul kodunu kontrol etmelidir.

İlgili Nozul Modeli Karşılaştırması

1002 nozulu, yaygın olarak başvurulan sayısal bir nozul ailesine aittir. İlgili modeller farklı alma yapılarına, emiş alanlarına ve uygulama aralıklarına sahip olabilir.

Tablo yalnızca model karşılaştırması içindir. Makine-kafa ve bileşen doğrulamasının yerini tutmaz.

Uygulama

PCB Montaj Hatları

Nozul, elektronik bileşenlerin besleme cihazlarından alınması ve lehim pastası pedlerine doğru bir şekilde yerleştirilmesi gereken otomatik PCB montaj süreçlerinde kullanılır.

Tüketici Elektroniği Üretimi

Uyumlu yerleştirme platformları, nozulu şunların üretiminde kullanabilir:

• Akıllı ev ürünleri.
• Güç kontrol kartları.
• Ev elektroniği.
• Ekran modülleri.
• Ses ekipmanları.
• İletişim cihazları.
• Elektronik aksesuarlar.

Otomotiv Elektroniği

Nozul, uyumlu SMT hatlarının üretimini destekleyebilir:

• Araç kontrol modülleri.
• Sensör kartları.
• Aydınlatma kontrol elektroniği.
• Gösterge paneli montajları.
• İletişim modülleri.
• Güç yönetimi kartları.

Endüstriyel Elektronik

Endüstriyel kontrol ürünleri, kararlı ve tekrarlanabilir bileşen yerleştirmesi gerektirir. Tipik uygulamalar arasında kontrolörler, güç kaynakları, sürücü sistemleri, izleme cihazları, iletişim modülleri ve otomasyon ekipmanları bulunur.

Telekomünikasyon Ürünleri

Uyumlu makineler, ağ ekipmanları, iletişim modülleri, yönlendiriciler, sinyal işleme cihazları ve ilgili elektronik montajları içeren PCB üretimi için nozulu kullanabilir.

LED ve Aydınlatma Ürünleri

Nozul, LED sürücü kartları, aydınlatma kontrolörleri, akıllı aydınlatma ürünleri ve ekran elektroniği için uygun bileşen yerleştirme süreçlerini destekleyebilir.

EMS Sözleşmeli Üretim

EMS fabrikaları sık sık birden fazla PCB ürünü ve bileşen paketi işler. Tam bir nozul envanteri bulundurmak, değişim esnekliğini ve üretim sürekliliğini artırmaya yardımcı olur.

SMT Ekipman Bakımı

Makine servis sağlayıcıları, ekipman distribütörleri ve fabrika bakım ekipleri, önleyici bakım ve acil değiştirme için 1002 nozulunu yedek parça stoğunda bulundurabilir.

Uygulama Senaryosu Tablosu

Nasıl Çalışır?

Adım 1: Nozul Seçimi

Yerleştirme programı, bileşen paketine, boyutlarına, ağırlığına, alma yüzeyine ve makine konfigürasyonuna göre bir nozul seçer.

Adım 2: Nozul Kurulumu

Nozul manuel olarak veya makinenin otomatik nozul değiştirme sistemi aracılığıyla takılır. Montaj arayüzü temiz ve tam olarak oturmuş olmalıdır.

Adım 3: Alma Konumuna Hareket

Yerleştirme kafası, programlanmış besleyici, tepsi, tüp veya bileşen besleme konumunun üzerine hareket eder.

Adım 4: Kontrollü İniş

Nozul, programlanmış alma yüksekliğine iner. Doğru yükseklik, nozulun aşırı basınç olmadan bileşenle temas etmesine yardımcı olur.

Adım 5: Vakum Aktivasyonu

Makine, iç nozul geçidi aracılığıyla vakum basıncını etkinleştirir. Bileşen, nozul alma yüzeyine karşı tutulur.

Adım 6: Alma Onayı

Ekipman, başarılı almayı doğrulamak için vakum değerlerini, bileşen varlığını, görüntü verilerini veya diğer işlem sinyallerini kontrol edebilir.

Adım 7: Vizyon Tanıma

Bileşen, makine vizyon sisteminden geçer. Sistem, konumsal ve dönme sapmasını ölçer.

Adım 8: Konum Düzeltme

Yerleştirme makinesi, düzeltme değerlerini hesaplar ve montajdan önce bileşen konumunu ayarlar.

Adım 9: PCB Yerleştirme

Kafa, programlanmış PCB koordinatına hareket eder. Nozul, bileşeni gerekli yerleştirme yüksekliğine indirir ve vakumu serbest bırakır.

Adım 10: Döngü Tekrarı

Nozul, üretim programına göre alma ve yerleştirme işlemlerini gerçekleştirmeye devam eder.

Nozul Durumu Üretimi Nasıl Etkiler?

Doğru Nozul Nasıl Seçilir?

1. Tam Parça Numarasını Kontrol Edin

Önerilen sipariş referansı KXFX037TA00'dir. Müşteriler, mevcut kayıtlar veya ambalajlarda KXFW1ATAA00 ve KXFX03DVA00 göründüğünde bu numaraları da karşılaştırmalıdır.

2. Makine Modelini Onaylayın

Sadece "CM makinesi", "DT makinesi" veya "NPM makinesi" demek yerine tam makine modelini sağlayın.

3. Yerleştirme Kafasını Onaylayın

Yerleştirme kafası, en önemli uyumluluk faktörlerinden biridir. Aynı ailedeki makineler farklı kafa tipleri kullanabilir.

4. Mevcut Nozulu İnceleyin

Şu anda takılı olan nozulun model işaretini, montaj yapısını, uç şeklini, gövde uzunluğunu ve arayüz tasarımını kontrol edin.

5. Net Fotoğraflar Sağlayın

Fotoğraflar şunları göstermelidir:

• Tam nozul görünümü.
• Nozul ucu.
• Montaj bölümü.
• Yan profil.
• Basılı veya kazınmış işaretler.
• Yerleştirme kafası arayüzü.

6. Bileşen Paketini Kontrol Edin

Bileşen paket adını ve boyutlarını, uzunluk, genişlik ve yükseklik dahil olmak üzere sağlayın.

7. Alma Yüzeyini Değerlendirin

Seçilen nozul, kararlı ve yeterince düz bir alana temas etmelidir. Alma yüzeyi, kurşunlara, konektörlere, etiketlere, boşluklara veya düzensiz paket bölümlerine müdahale etmemelidir.

8. Bileşen Ağırlığını Dikkate Alın

Daha ağır bileşenler yeterli emiş alanı ve kararlı vakum performansı gerektirir.

9. Makine Hızını Gözden Geçirin

Yüksek hızlı yerleştirme, ivme ve yavaşlama kuvvetleri oluşturur. Nozul, hareket boyunca bileşeni güvenli bir şekilde tutmalıdır.

10. Seri Üretim Öncesi Test Edin

Kurulumdan sonra bir üretim testi yapın ve izleyin:

• Alma başarı oranı.
• Vakum okumaları.
• Tanıma sonuçları.
• Bileşen dönmesi.
• Yerleştirme doğruluğu.
• Makine alarmları.
• Bileşen yüzey durumu.

Nozul Seçim Kontrol Listesi

Kurulum Önerileri

1. Makine bakım prosedürüne göre ekipmanı durdurun.
2. Nozulu tutarken temiz eldiven veya onaylı aletler kullanın.
3. Kurulumdan önce nozul tutucusunu ve montaj arayüzünü inceleyin.
4. Tozu, parçacıkları, yağı ve üretim kalıntılarını giderin.
5. Nozul modelinin yerleştirme kafasıyla eşleştiğini onaylayın.
6. Nozulu doğru konuma ve yöne takın.
7. Uyumsuz bir nozulu tutucuya zorlamayın.
8. Gerektiğinde nozul denetimi veya kalibrasyon prosedürlerini çalıştırın.
9. Tam üretime başlamadan önce düşük hızlı bir test yapın.
10. Vakum değerlerini, tanıma sonuçlarını ve alma performansını izleyin.

Temizlik ve Bakım

Önerilen Temizlik Uygulamaları

• Nozul ucunu düzenli olarak inceleyin.
• Temiz ve kuru filtrelenmiş hava kullanın.
• Onaylı nozul temizleme aletleri kullanın.
• Vakum geçidindeki kirliliği dikkatlice giderin.
• Gerektiğinde uygun bir temizleme solüsyonu kullanın.
• Kurulumdan önce nozulu tamamen kurulayın.
• Temizlenmiş nozulları etiketli kaplarda saklayın.
• Hasarlı nozulları kullanılabilir envanterden ayırın.

Kaçınılması Gereken Eylemler

• Aşırı hava basıncı kullanmayın.
• Büyük metal iğne sokmayın.
• Onay olmadan alma yüzeyini parlatmayın.
• Bilinmeyen kimyasal temizleyiciler kullanmayın.
• Nozulu sert bir yüzeye düşürmeyin.
• Eğilmiş bir nozulu kullanmaya devam etmeyin.
• Etiketlenmemiş farklı modelleri karıştırmayın.
• Kirlenmiş bir tutucuya nozul takmayın.

Önerilen Bakım Programı

Kalite Kontrol

Görünüm Denetimi

Nozul deformasyon, çizik, kirlenme, korozyon ve kullanım hasarı açısından kontrol edilmelidir.

Montaj Denetimi

Montaj bölümü, ilgili yerleştirme kafası arayüzüne güvenli bir şekilde oturmalıdır.

Vakum Geçidi Denetimi

İç emiş geçidi açık kalmalı ve üretim kirliliğinden arındırılmış olmalıdır.

Hizalama Denetimi

Nozul gövdesi ve alma ucu, kararlı bileşen konumlandırması için uygun hizalamayı korumalıdır.

Model Doğrulaması

Nozul modeli ve parça numarası, paketlemeden önce müşterinin sipariş fişi ile karşılaştırılmalıdır.

Ambalaj Denetimi

Nozul, uluslararası nakliye sırasında darbe, toz, nem ve hareketten korunmalıdır.

Kalite Kontrol Tablosu

Ambalaj ve Teslimat

Her nozul, titreşim, darbe, toz, nem ve karışık model kullanımından kaynaklanan hasarı azaltmak için paketlenir.

Neden Yedek Nozul Envanteri Tutulmalı?

Yerleştirme nozulu, sık kullanılan bir üretim bileşenidir. Küçük olmasına rağmen, nozul arızası tüm bir yerleştirme kafasını veya üretim sürecini durdurabilir.

Yedek envanteri bulundurmak birkaç fayda sağlar:

Sıkça Sorulan Sorular

S1: Panasonic 1002 nozulu için doğru parça numarası nedir?

Ana parça numarası KXFX037TA00'dir. KXFW1ATAA00 ve KXFX03DVA00 de çapraz referans numaraları olarak yaygın şekilde kullanılır. Müşteriler sipariş vermeden önce mevcut nozulu ve makine-kafa konfigürasyonunu karşılaştırmalıdır.

S2: 1002 nozulu her CM, DT veya NPM makinesinde kullanılabilir mi?

Hayır. Uyumluluk, takılı yerleştirme kafasına, nozul tutucusuna, makine konfigürasyonuna ve üretim revizyonuna bağlıdır. Doğrulama için lütfen tam makine modelini ve yerleştirme kafası bilgilerini sağlayın.

S3: 1002 nozulu 1002N nozulu ile aynı mı?

Otomatik olarak değiştirilebilir kabul edilmemelidir. Standart 1002 ve 1002N referansları farklı parça numaraları ve yapılar kullanabilir. Her zaman tam nozul kodunu ve mevcut parça numarasını doğrulayın.

S4: Doğru bir fiyat teklifi için hangi bilgiler gereklidir?

Lütfen nozul modeli, parça numarası, makine modeli, yerleştirme kafası tipi, mevcut nozul fotoğrafları, gerekli miktar, talep edilen durum, teslimat ülkesi ve beklenen teslimat süresini sağlayın.

S5: Yeni bir nozul hala neden alma hataları üretiyor?

Olası nedenler arasında yanlış nozul seçimi, besleyici hizalama hatası, uygun olmayan alma yüksekliği, tıkanmış vakum hatları, yanlış bileşen verileri, hasarlı taşıyıcı bant, kararsız bileşen yüzeyleri veya nozul tutucu içindeki kirlenme yer alır.

Bize Ulaşın

Panasonic 1002 KXFX037TA00 nozulu fiyat teklifleri, uyumluluk doğrulaması, numune siparişleri, karışık model satın alma veya toplu gereksinimler için bizimle iletişime geçin.

Daha hızlı onay için lütfen şunları ekleyin:

• Nozul modeli.
• Tam parça numarası.
• Makine modeli.
• Yerleştirme kafası tipi.
• Mevcut nozul fotoğrafları.
• Gerekli miktar.
• Talep edilen ürün durumu.
• Ek SMT yedek parça listesi.
• Teslimat yeri.
• Gerekli teslimat tarihi.

Elektronik üreticileri, EMS fabrikaları, makine servis şirketleri ve uluslararası distribütörler için tek parça sorgularını, karışık nozul siparişlerini, bakım yedek parça listelerini ve toplu satın alma gereksinimlerini destekliyoruz.

Doğru model onayı, rekabetçi fiyat teklifi, koruyucu ihracat ambalajı ve profesyonel SMT yedek parça desteği için ayrıntılı sorgunuzu gönderin.
