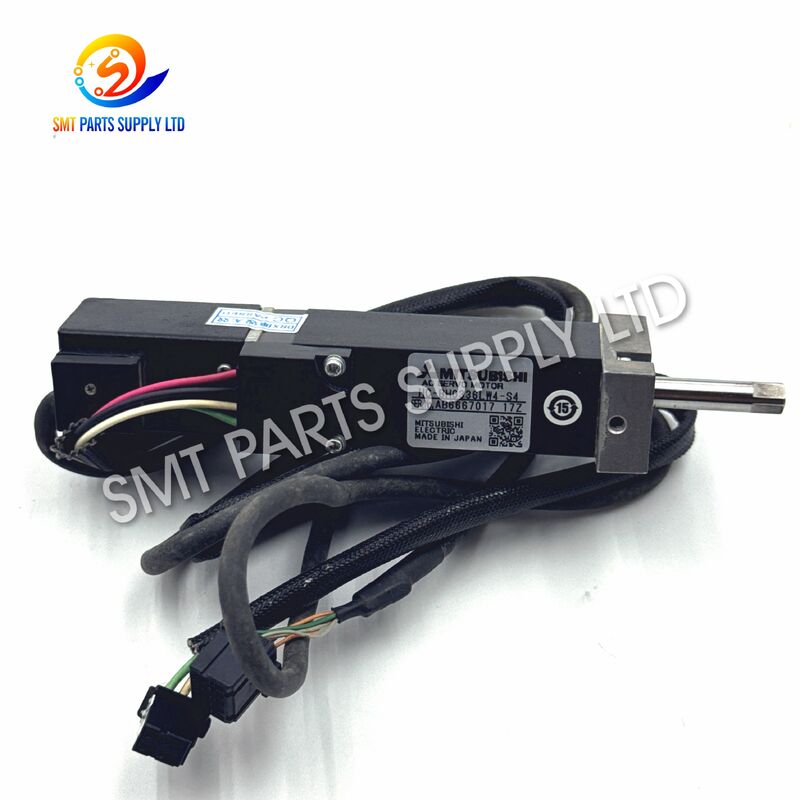

JUKI HC-BH0336LW4-S4 30W FX-3-Serisi Z Ekseni Servo Motor 40048065

JUKI HC-BH0336LW4-S4 30W FX-3 Servo Motoru 40048065

JUKI 40048065 HC-BH0336LW4-S4, uyumlu FX-3 serisi SMT yerleştirme makinelerinin Z eksenli hareket sistemi için tasarlanmış kompakt bir 30W servo motorudur.Z ekseni, nozel yaklaşımı için gerekli dikey hareketi kontrol eder., bileşen toplama, baş geri çekme, PCB yaklaşımı ve kontrollü bileşen yerleştirme.

Sabit Z ekseni performansı tutarlı toplama yüksekliğini, yerleştirme yüksekliğini ve baş tepkisini korumak için gereklidir.makine konumlandırma alarmları yaşayabilir, düzensiz dikey hareketler, toplama arızaları veya beklenmedik üretim kesintileri.

Bölüm numarası 40048065 ve tam motor modeli HC-BH0336LW4-S4 ile tanımlanan bu yedek bileşen, SMT fabrikaları, ekipman servis şirketleri,uyumlu yerleştirme ekipmanlarını koruyan yedek parça distribütörleri ve elektronik üreticileriSipariş vermeden önce, müşteriler tam etiket, motor sonek, konektör düzeni, kablo yönü ve makine yapılandırmasını onaylamalıdır.

Parça numarası, model sonekleri ve fiziksel görünümü birlikte kontrol edilmelidir.

KE-2070 veya KE-2080 makineleri için, müşteriler sipariş vermeden önce mevcut motor etiketini ve konektör fotoğraflarını sağlamalıdır.Uyumluluk sadece makinenin adı veya nominal gücü ile teyit edilmemelidir..

Yerleştirme başı Z ekseni, her üretim vardiyası sırasında çok sayıda tekrarlanan hızlanma, yavaşlama, indirme ve kaldırma döngüsünü tamamlar.Sürekli hareket motor üzerinde mekanik ve elektrikli stres oluşturur, kablolar, bağlantılar ve aktarım bileşenleri.

Bir motor sorunu, bir çarpışma, kablo arızası veya aşırı mekanik yük sonrasında yavaş yavaş gelişebilir veya aniden ortaya çıkabilir.

Sürekli SMT üretimi, motor rulmanlarını, yalıtımı, geri bildirim bileşenlerini ve kablo bağlantılarını yavaş yavaş etkiler.

Kirlenmiş, kuru veya hasarlı bir Z eksen mekanizması ek direnç yaratır. Motor, komuta edilen hareketi tamamlamak için daha fazla çaba göstermeli, sıcaklığı ve elektrik yükünü artırmalıdır.

Yetersiz yağlama sürtünmeyi arttırır. Aşırı veya uygun olmayan yağlayıcı toz çekebilir, hareketi kısıtlayabilir veya yakındaki mekanik ve elektrikli bileşenleri kirletebilir.

Tekrarlanan yerleştirme başı hareketi motor ve geri bildirim kablolarını binlerce kez bükür.

Kötü elektrik teması motor gücünü veya geri bildirim sinyalleri kesilebilir. Bu aralıklı alarmlara, istikrarsız harekete veya makine başlatılmasında arızalara neden olabilir.

Servo kontrol sistemi doğru geri bildirime bağlıdır. Kararsız bir geri bildirim sinyali konumlama hatalarına, titreşimlere, düzensiz hareketlere veya tekrarlanan yönlendirme sorunlarına neden olabilir.

Yanlış nozel yüksekliği, hasarlı besleyiciler, uygun olmayan bileşen verileri veya programlama hataları bir kafa çarpışmasına neden olabilir.

Yanlış hizalama, eşit olmayan bağlayıcı sıkma, zorla konektör montajı veya yanlış kablo yönlendirmesi motor hizmet ömrünü azaltabilir.

Kısıtlı hareket, yetersiz havalandırma veya anormal yük altında sürekli çalışma aşırı ısınmaya ve iç bozulmaya neden olabilir.

Bir motoru sadece görünüşe veya çıkış gücüne göre seçmek, konektör uyumsuzluğuna, geri bildirim hatalarına, montaj sorunlarına veya servo alarmlarına yol açabilir.

Sorun giderme, yerleştirilmiş Z-eksenli motorun arızalı olduğunu doğruladığında, doğru belirlenen modelle değiştirilmesi, sabit dikey baş hareketini geri getirebilir.

Değişiklik sadece görünüşe göre değil, tam parça numarasına ve motor modeline göre seçilmelidir.

Bu ürün için ana tanımlama bilgileri şunlardır:

1. Tam makine alarm kodunu kaydet.
2. Motor güç bağlantısını kontrol et.
3. Kodlayıcıyı veya geri bildirim bağlantısını kontrol edin.
4. Kabloyu ezme, bükme veya iç kırılma için kontrol edin.
5. Z ekseni kılavuzunu ve aktarım mekanizmasını kontrol edin.
6. Mekanizmanın aşırı direnç olmadan hareket ettiğini doğrulayın.
7. Motoru anormal gürültü veya sıcaklık için kontrol edin.
8. Motor etiketi ve soneklerinin tamamını kontrol edin.
9. Kurulu parça numarasını bakım kaydıyla karşılaştırın.
10. Motor sadece ilgili bileşenleri denetledikten sonra değiştirilmelidir.
11. Kurulumdan sonra makine yönlendirmesini ve kalibrasyonunu tamamlayın.
12. Tam üretime başlamadan önce kontrol edilmiş bir deneme yap.

Motorun değiştirilmesi aşağıdaki durumlarda uygun olabilir:

• Motor tekrar tekrar onaylanmış bir servolu alarm üretir.
• Kablo incelemesinden sonra geri bildirim sinyalleri dengesiz kalıyor.
• Motor anormal mekanik gürültü çıkarıyor.
• Motor sıcaklığı normal çalışmada hızla yükselir.
• Çubuk veya rulman aşırı aşınma gösteriyor.
• Dikey kafa hareketi tutarsız hale geliyor.
• Motor mevcut bir fonksiyonel testte başarısız.
• Kurulu motor çarpışma hasarı aldı.
• Onarım maliyeti ekonomik değil.
• Üretim duraklama süresi doğrudan bir yedekleme çözümü gerektirir.

HC-BH0336LW4-S4 motoru, uyumlu bir SMT yerleştirme başının dikey Z eksen hareketini kontrol etmek için kullanılır.

Z ekseni, nozel montajını bileşen toplama noktasına doğru hareket ettirir, bileşeni topladıktan sonra kaldırır, programlanmış PCB konumuna doğru düşürür ve yerleştirildikten sonra kafasını geri çeker.

• Tüketici elektroniği üretimi.
• Otomobil elektronik montajı.
• Endüstriyel kontrol panosu üretimi.
• İletişim ekipmanları üretimi.
• LED aydınlatma üretimi.
• Güç elektronik üretimi.
• Tıbbi elektronik montaj.
• Ev aletleri kontrol paneli üretimi.
• Elektronik üretim hizmetleri.
• SMT ekipmanlarının bakımı ve yenilenmesi.

Değiştirme motorunu stokta tutmak şu durumlarda yararlı olabilir:

• Makine iki ya da üç vardiya çalışır.
• Üretim hattının yedek kapasitesi sınırlıdır.
• Uluslararası teslimat süresi bakımı etkileyebilir.
• Önceki aralıklı alarmlar meydana geldi.
• Birçok makine aynı motorla çalışıyor.
• Üretim duraklamaları önemli kayıplar yaratır.
• Makine günlük üretim için önemli olmaya devam ediyor.
• Yerel hizmet desteği sınırlıdır.
• Önleyici bakım planlanıyor.
• Acil durum yedek parçaları gereklidir.

Makine denetleyicisi, servo kontrol sistemine hareket komutları gönderir.Z ekseni iletim mekanizmasının döndürülmesine ve hareket etmesine neden olur.

Geri bildirim bilgileri denetleyiciye geri gönderilir. Denetleyici gerçek konumu komuta edilen konuma karşılaştırır ve istenen yüksekliğe ulaşana kadar hareketi düzeltir.

1. Yerleştirme programı bir Z eksen pozisyonu istiyor.
2. Kontrolör hareket komutunu oluşturur.
3. Servo sürücü motoru çalıştırıyor.
4. Motor, şanzıman mekanizmasını döndürür.
5. Yerleştirme başı dikey hareket eder.
6. Motor geri bildirim gerçek hareketi rapor eder.
7. Kontrolör gerçek ve hedef konumlarını karşılaştırır.
8. Konum farklılıkları otomatik olarak düzeltilir.
9. Fırın programlanmış yüksekliğe ulaşır.
10. Alım veya yerleştirme operasyonu devam ediyor.

Z eksenli motor aşağıdakilerle birlikte çalışır:

• Servo sürücü.
• Motor güç kablosu.
• Kodlayıcı veya geri bildirim kablosu.
• Mekanik birleştirme.
• Z ekseni rehberi.
• Işınlama mekanizması.
• Yerleştirme başkanı.
• Düzene sahip.
• Kaynak sensörü.
• Sınır sensörü.
• Makine kontrolörü.
• Servo parametreleri.
• Yağlama sistemi.
• Makine kalibrasyonu verileri.

Motorun değiştirilmesi, hasarlı bir kablo, arızalı bir servoproplan, el konulmuş bir mekanizma, sensör sorunu veya yanlış bir parametreden kaynaklanan bir alarmı çözmeyebilir.

Bu liste için gerekli olan JUKI parça numarası:

40048065

Parça numarası orijinal motor, makine parça kayıtları, bakım belgeleri veya yedekleme geçmişinden kontrol edilmelidir.

Tam model şöyle olmalıdır:

HC-BH0336LW4-S4

Son sonuncu önemli. Sadece kısaltılmış HC-BH0336LW4 tanımlamasını kullanarak bir motor seçmeyin.

Orijinal motorun:

30W

Yalnızca çıkışı eşleştirmek yeterli değildir, ancak önemli bir tanımlama adımıdır.

Gerekli bileşeninZ ekseni motoru.

Yerleştirme başının yakınında monte edilmiş bir motor başka bir hareketi kontrol edebilir.

FX-3 serisi uygulamaları için şunları belirtin:

• Tam makine modeli.
• Makine seri numarası.
• Baş konfigürasyonu.
• Mevcut motor parçası numarası.
• Mevcut motor modeli.
• Mevcut alarm kodu.

KE-2070 veya KE-2080 makineleri için, monte edilmiş motor kontrol edilmeden sipariş vermeyin.

Etiketin fotoğrafı açıkça göstermelidir:

• Tam motorlu model.
• Tam bir sonek.
• İsimlendirilmiş çıkış.
• Seri numarası.
• Üretim kodu.
• Barkod veya kimlik kodu.
• Üreticinin bilgileri.

Aşağıdakilerin açık fotoğraflarını sağlayın:

• Güç konektörü.
• Geri bildirim bağlantısı.
• Pin düzenlemesi.
• Bağlantı kilitleme yapısı.
• Kablo çıkış yönü.
• Kablo uzunluğu.
• Herhangi bir ara adaptör.

Ödeme yapmadan önce şunu onaylayın:

• Ürünün durumu.
• Denetim standardı.
• Testin kullanılabilirliği.
• Etiket görünümü.
• Aksesuarlar dahil.
• Garanti süresi.
• Geri dönüş prosedürü.
• Teslimat programı.
• Paketleme yöntemi.
• Nakliye sorumluluğu.

• Makine güçlerini ayırın ve izole edin.
• Fabrika elektrikli güvenlik prosedürlerini takip edin.
• Orijinal kablo pozisyonlarını kaydet.
• Mevcut tesisatı fotoğraflayın.
• Çıkarmadan önce tüm bağlantıları işaretleyin.
• Değiştirme motoru etiketini onaylayın.
• Koplama mekanizmasını ve Z ekseni mekanizmasını kontrol edin.
• Kurulum alanını temizleyin.
• Aşırı mekanik direnç için kontrol edin.
• Uygun bakım dokümanlarını inceleyin.

• Motor kablosunu çekmeyin veya bükmeyin.
• Bir bağlantıyı pozisyonuna zorlamayın.
• Motoru ve bağlantıyı doğru bir şekilde hizalayın.
• Montaj bağlayıcıları eşit şekilde sıkıştırın.
• Kabloları hareketli parçalardan uzak tutun.
• Keskin kablo bükülmelerinden kaçının.
• Yağın bağlantılara girmesini önleyin.
• Koruyucu topraklamayı onaylayın.
• Kablo boşluğunu kontrol et.
• Tüm kapakları ve koruyucuları yeniden yerleştirin.

• Gerekli yönlendirme prosedürünü tamamlayın.
• İlk hareketi düşük hızda izleyin.
• Hareket yönünü kontrol et.
• Anormal sesleri dinle.
• Motor sıcaklığını izle.
• Alış yüksekliğini onaylayın.
• Yerleştirme yüksekliğini onaylayın.
• Kuru bir üretim döngüsü çalıştırın.
• Sınırlı sayıda PCB test edin.
• Makine alarm geçmişini gözden geçirin.

Kurulum ve kalibrasyon eğitimli SMT bakım personeli tarafından yapılmalıdır.

Motor aşağıdakilerden korunmalıdır:

• Nakliye etkisi.
• Tekrarlanan titreşimler.
• Nem.
• Toz.
• Bağlantı hasarı.
• Kablo bükülüyor.
• Çubuk yükleniyor.
• Statik elektrik.
• Depo işlemi.
• Uluslararası kargo hareketi.

Ambalaj, anti-statik bir torba, koruyucu bir ambalaj, köpük yastığı, konektör koruması ve güçlendirilmiş bir ihracat kartonu içerebilir.

Motor, uyumlu FX-3 serisi SMT yerleştirme ekipmanlarında Z ekseni dikey hareketi için kullanılır.PCB montajı sırasında başın geri çekilmesi ve kontrol edilen bileşen yerleştirilmesi.

Uyumluluk varsayılmamalıdır. KE-2070 veya KE-2080 makinelerini kullanan müşteriler mevcut motor etiketini sağlamalıdır.Sipariş vermeden önce doğrulama için tam model sonekleri ve bağlantı fotoğrafları.

Lütfen makine modelini, makine seri numarasını, mevcut parça numarasını, tam motor modelini, eksen konumunu, bağlantı fotoğraflarını, etiket fotoğrafını belirtin.Gerekli miktar ve mevcut makine alarm kodu.

Yaygın belirtiler arasında servo alarmları, istikrarsız dikey hareketler, anormal gürültü, aşırı sıcaklık, alıcı yüksekliği değişimi, yerleştirme yüksekliği hataları,Tekrarlanan yönlendirme arızası ve aralıklı eksen çalışması.

Yeni, fazlalık veya test edilmiş kullanılmış birimler mevcut envantere göre mevcut olabilir.Paketleme ve teslimat programı resmi teklifte onaylanmalıdır..

İhtiyacım var.JUKI 40048065 HC-BH0336LW4-S4 30W Z eksenli servomotorFX-3 serisi SMT yerleştirme makinesi için mi?

Lütfen şunları belirtin:

• Gerekli parça numarası.
• Tam motor modeli.
• Makine modeli.
• Makine seri numarası.
• Gerekli miktar.
• Ürünün tercih edilen durumu.
• Hedef ülkesi.
• Motor etiketi fotoğrafı.
• Bağlantı fotoğrafları.
• Mevcut makine alarm kodu.

Tanımlama detaylarını gözden geçireceğiz ve mevcut ürün durumunu, denetim bilgilerini, ambalaj detaylarını ve teslimat seçeneklerini sağlayacağız.

Marka Beyanı:JUKI ve ilgili makine modeli referansları yalnızca ürün tanımlamasını ve ekipman uyumluluğunu açıklamak için kullanılır.Bu liste yedek parça tedarik için bağımsız olarak hazırlanmıştır ve resmi bir üretici tarafından yetkilendirilmiş satış sayfasını temsil etmez..
