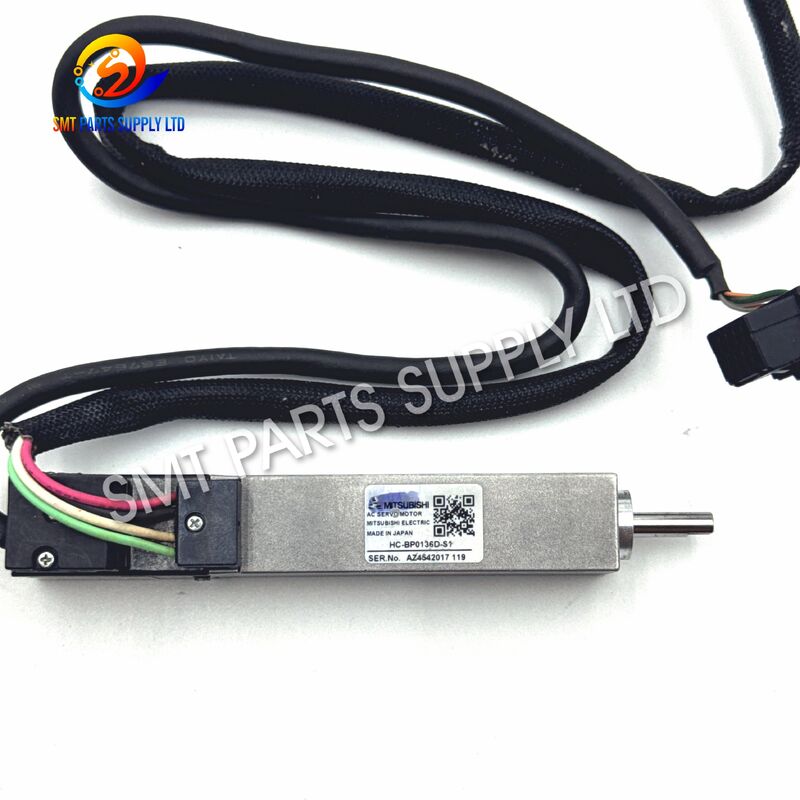

MITSUBISHI HC-BP0136D-S1 10W T Eksenli Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T Eksenli Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1, otomatik endüstriyel ekipmanlarda hassas döner hareket için geliştirilen kompakt bir 10W AC servo motorudur.Genellikle T-eksenli veya theta-eksenli bir motor olarak monte edilir, bileşen toplama, hizalama ve montaj sırasında yerleştirme mekanizmasının dönüş pozisyonunu kontrol eder.

Motor genellikle ekipman parça numarası 40044533 ile ilişkilidir ve seçilen KE-2070, KE-2080 ve FX-3 yerleştirme makinesi yapılandırmalarında kullanılır.Duyarlı konumlandırma, ve yüksek hızlı PCB montajı için gerekli olan tekrarlanabilir döner hareket.

Bu yedek motor makine bakımı, üretim hattı kurtarma, önleyici yedek parça stoklama ve baş eksen onarım için uygundur.Ekipmanın parça numarası, bağlantı tipi, şaft yapısı, montaj noktaları, makine modeli ve sipariş vermeden önce mevcut motor etiketi.

T eksenli motor, yerleştirme mekanizmasının dönüş hareketini kontrol eder.Elektronik bileşenler sadece doğru X ve Y koordinatlarına aktarılmakla kalmamalı, aynı zamanda gerekli montaj açısına döndürülmelidir..

Düzgün çalışan bir T eksenli motor makineye yardımcı olur:

Motor kararsız hale geldiğinde, yerleştirme başı komuta edilen açıya ulaşamayabilir, eksen alarmı oluşturabilir, anormal gürültü üretebilir veya tutarlı olmayan bileşen yönelimi oluşturabilir.Zamanında teşhis edilmesi ve değiştirilmesi makinenin çalışmasını geri kazanmasına ve ek mekanik veya elektrik hasarının önlenmesine yardımcı olabilir.

Birkaç çalışma koşulları bir SMT T-eksenli servo motorunun arızasına, azalan doğruluğuna veya kararsız performansına neden olabilir.

Sürekli hızlanma, yavaşlama ve yön değişiklikleri yavaş yavaş rulmanları, motor şaftını, birleştiricileri ve bağlantılı dönen mekanizmaları etkileyebilir.Ya da dönme dengesizliği.

Toz, yağ kalıntıları, bileşen parçaları, lehimli pasta parçacıkları ve diğer üretim kirleticileri motor kurulum alanına girebilir.Biriken kirlilik mekanik direnci artırabilir ve ısı dağılımını etkileyebilir.

Bir kafa mekanizmasının sıkışması, hasarlı bir bağlantı, yanlış hizalı bir şaft veya kısıtlı bir dönme bölümü motora aşırı yük verebilir.Mekanik nedeni düzeltmeden motoru değiştirmek tekrarlanan arızalara neden olabilir.

Kırık bir motor kablosu, gevşek bir terminal, kirlenmiş bir bağlantı, hasarlı temas veya aralıklı kablo hatası, motor arızasına benzer semptomlara neden olabilir.Bu nedenle kablo ve bağlantı değiştirmeden önce denetlenmelidir..

Servo sistemleri kontrol edilen hareketi sürdürmek için konum geri bildirimine bağlıdır. Geri bildirim dengesizliği konum alarmasına, yanlış rotasyon hareketine, avlanmaya,Ya da başlatmayı tamamlamakta başarısız oldu.

Sınırlı havalandırma, sürekli aşırı yüklenme, yüksek ortam sıcaklığı veya zayıf ısı aktarımı çalışma sıcaklığını artırabilir. Tekrarlanan aşırı ısınma motor kullanım ömrünü kısaltabilir.

Motor tam bir servo kontrol sisteminin bir parçası olarak çalışır.veya kontrol panosu hataları motorun kendisinin mekanik olarak sağlam olmasına rağmen motor performansını etkileyebilir..

Eksik asman hizası, aşırı sabitleme gücü, kablo gerilmesi, montaj sırasında darbe veya uygun olmayan bir yedek model, montajdan sonra anormal çalışmaya neden olabilir.

Bu belirtiler her zaman motorun arızalı olduğunu kanıtlamaz. Motor, kablo, konektör, mekanik montaj, sürücü ve makine alarmı geçmişini tam olarak incelemek önerilir.

Orijinal motoru doğru tanımlanmış HC-BP0136D-S1 ile değiştirmek, testin mevcut motorun arızalı olduğunu doğruladığında istikrarlı T ekseni hareketini geri kazanmaya yardımcı olabilir.

Uygun bir değiştirme süreci aşağıdaki adımları içermelidir:

Sadece motoru değiştirmek, orijinal arıza tıkanmış bir mekanizma, hasarlı kablo, yanlış sürücü çıkışı veya kumanda panosunun hatasından kaynaklandığında sorunu çözmeyebilir.Değiştirme motoru çalıştırılmadan önce tüm eksen sistemi kontrol edilmelidir..

Son satın alma kriterleri olarak sadece motorun etiketinde açıkça belirtilen veya ekipman parçaları kayıtlarında doğrulanmış özellikler kullanılmalıdır.Çubuk boyutları, kodlayıcı özellikleri ve kurulum boyutları sadece benzer görünümlü bir motordan varsayılmamalıdır.

Kompakt motor biçimi, kurulum alanının sınırlı olduğu ancak duyarlı döner kontrolün gerekli olduğu makine mekanizmaları için uygundur.

Motor, yerleştirme mekanizmasının kontrol edilen açısal hareketini destekler ve montajdan önce makine bileşenlerini yönlendirmeye yardımcı olur.

HC-BP0136D-S1 işareti, belirli bir motor konfigürasyonunu tanımlar.Bağlantılar, kablolar veya iç özellikler.

Motor, uyumlu yerleştirme ekipmanı çalışan fabrikalar için kritik bir yedek parça olarak depolanır.Onaylanmış bir yedek cihazın mevcut olması, beklenmedik bir arıza sırasında bekleme süresini azaltabilir.

HC-BP0136D-S1 modeli ve ortak ekipman parça numarası 40044533, bakım mühendislerinin ve satın alma departmanlarının değiştirmeyi makine kayıtlarıyla ve çıkarılan motoru karşılaştırmalarını sağlar.

Koruyucu ambalaj, uluslararası nakliye sırasında konektör, kablo, şaft ve konaklama hasarının riskini azaltmaya yardımcı olabilir.

HC-BP0136D-S1 motoru, öncelikle kontrol edilen döner hareket gerektiren otomatik elektronik üretim ekipmanlarında kullanılır.

Ana uygulama, bir yerleştirme mekanizmasının dönüş ekseni.Motor makine kontrol sisteminden komutlar alır ve programlanmış açıya nozzle veya ilgili baş montaj döndürür.

Dönüş alarmı, istikrarsız theta hareketi, anormal motor gürültüsü veya başarısız servo konumlandırması ile etkilenen bir baş montajını servis ederken kullanılabilir.

Profesyonel onarım tesisleri, motoru uyumlu ekipmanların sorun giderme, değiştirme, baş yeniden inşa etme ve işlevsel testleri için kullanabilir.

Elektronik imalat hizmet sağlayıcıları, T-eksenli bir motor arızası oluştuğunda üretim kesintisini azaltmak için motoru bakım envanterinde tutabilir.

Yerleştirme makinesini kullananlara hizmet veren distribütörler, model özel motor değişimi gerektiren müşteriler için ürünü stoklayabilirler.

Birkaç uyumlu makine kullanan fabrikalar, özellikle ekipman durma süresi yüksek üretim maliyetine sahip olduğunda, acil yedek olarak bir veya daha fazla onaylanmış motor tutabilir.

Makine üreticileri aynı makine ailesi içinde farklı motor revizyonları kullanabilirler.

HC-BP0136D-S1 kapalı döngü servo sistemi içinde çalışır.

Yerleştirme makinesinin denetleyicisi, bileşen verilerine, alıcı konumuna, görme sonuçlarına ve PCB yerleştirme koordinatlarına göre gerekli dönüş açısını hesaplar.

Servo-kontrol elektronikleri motorun yönünü, hızını, hızlanmasını ve hedef konumunu belirler.

Motor, elektrik enerjisini kontrol edilen mekanik dönüşüme dönüştürür. Bu hareket, bağlı şaft, çiftleme veya baş mekanizması aracılığıyla aktarılır.

Servo sistemi, motor pozisyonunu temsil eden geri bildirim alır. Denetleyici gerçek konumu komuta pozisyonuyla karşılaştırır.

Emredilen ve gerçek pozisyon arasında bir fark olduğunda, denetleyici motor çıkışını izin verilen tolerans içinde gerekli açıya ulaşana kadar ayarlar.

Dönüşüm düzeltmesi tamamlandıktan sonra, yerleştirme süreci devam eder. Bileşen, programlanmış açıyla PCB'ye monte edilir.

Bu döngü üretim sırasında tekrar tekrar gerçekleşir. Bu nedenle makinenin sürekli performans için güvenilir motor tepkisi önemlidir.

Doğru servo motoru seçmek, genel görünüşe uymaktan daha fazlasını gerektirir.

Doğru isim şudur:

HC-BP0136D-S1

D-S1 soneklerini göz ardı etmeyin. Benzer model numaraları elektrikli veya mekanik olarak birbirini değiştirebilir.

Makine parça kayıt veya orijinal bileşen gösterdiğini kontrol edin:

40044533

Ekipmanın parça numarası, tedarik için ek bir referans sağlar.

KE-2070, KE-2080 veya FX-3 gibi tam ekipman modelini belirtin.

Açık bir fotoğraf gönderin:

Değiştirme motoru orijinal motora eşleşmelidir:

• Ev şekli
• Montaj deliğinin konumu
• Çubuk çapı
• Çubuk uzunluğu
• Çapa sonu tasarımı
• Kablo çıkış yönü
• Bağlantı tipi
• Kablo uzunluğu
• Kodlayıcı düzenleme
• Kurulum yönü

Kullanılabilir koşullar şunları içerebilir:

Ödeme açıkça teklif edilen şartı belirtmelidir.

T eksenli bir alarm kablo, bağlantı, sürücü, kontrol panosu, çiftleme, rulman, baş mekanizması veya parametreler ayarlamasından da kaynaklanabilir.Gerçek arızalı bileşenlerin doğrulanması gereksiz yedekleme maliyetlerini azaltır.

Tam bilgi sağlamak uyumluluk hatalarını ve teklif gecikmelerini azaltmaya yardımcı olur.

Her motor gönderilmeden önce teklif edilen durumuna göre kontrol edilmelidir.

• Tam model doğrulama
• Bölüm numarası karşılaştırması
• Etiket koşulları denetimi
• Referans işareti karşılaştırması
• Mülkiyet onayı

• Konut durumu
• Çukur durumu
• Bağlantı durumu
• Kablo durumu
• Montaj noktası durumu
• Görünür hasar denetimi
• Kirlenme denetimi

Fonksiyonel test, motor durumuna, mevcut ekipmanlara ve sipariş anlaşmasına bağlıdır.,veya uygun tesisler mevcutsa makine tabanlı çalışma.

Motor, karton içindeki hareketleri önlemek için sabitlenmelidir.

Sipariş miktarına ve nakliye yöntemine göre özel ambalajlama gereksinimleri ayarlanabilir.

Kurulum, nitelikli bakım personeli tarafından tamamlanmalıdır.

Kurulmadan önce:

1. Ekipmanı kapat ve elektrikli güvenlik prosedürlerini izle.
2. Mevcut kablo yönlendirmesini ve motor yönünü kaydet.
3. Mekanik mekanizmayı direnç için kontrol edin.
4. Eski ve yedek motor etiketlerini karşılaştırın.
5. Değiştirme şaftının ve montaj boyutlarının eşleştiğini doğrulayın.
6. Kabloyu, bağlantıyı ve ilgili sürücü bileşenlerini kontrol edin.

Kurulum sırasında:

1. Motor şaftına vurma.
2. Motoru yanlış hizalı bir bağlantıya zorlamayın.
3. Motor kablosunu çekmekten veya bükmekten kaçının.
4. Montaj bağlayıcıları eşit şekilde sıkıştırın.
5. Bağlantıyı temiz tut ve tamamen otur.
6. Kablo klemlerini ve koruyucu kapakları düzgün bir şekilde yerleştirin.

Kurulumdan sonra:

1. Tam çalışmadan önce serbest mekanik hareketi kontrol edin.
2. Bakım prosedürüne göre makineyi çalıştır.
3. Tam bir başlangıç dönüşü veya eksen başlatımı.
4. Makineyi alarm, gürültü, titreşim ve anormal ısıtma için izleyin.
5. Gerektiğinde kalibrasyon yapın.
6. Seri üretimden önce kontrol edilmiş bir yerleştirme testi yap.

Belirtilmemiş yağlayıcıyı doğrudan motora, konektöre veya geri bildirim bileşenlerine uygulaymayın.

Satın alma onayını basitleştirmek için tam motor numarası ve ekipman parça numarası açıkça sunulmaktadır.

En az bir parça siparişi acil değişimi ve makine kurtarılmasını destekler.

Orijinal yeni ve test edilmiş orijinal kullanılmış koşullar stok kullanılabilirliğine ve müşteri bütçesine göre belirtilebilir.

Motor, Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer endüstriyel pazarlardaki elektronik fabrikalarına, SMT bakım şirketlerine, dağıtımcılara ve onarım merkezlerine gönderilmek için paketlenebilir.

Müşteriler, motor etiketi fotoğraflarını, makine bilgilerini ve tekliften önce karşılaştırma için gerekli miktarı sağlayabilirler.

Sipariş tamamlanmadan önce durum, miktar, teslimat süresi, garanti, ambalaj ve nakliye şartları onaylanabilir.

HC-BP0136D-S1, ayrı bir servo amplifikatör veya sürücü yerine bir AC servo motorudur.Doğru ürün kategorisi servomotor., bazı çevrimiçi kategoriler motor ve sürücüleri birleştirse de.

Motor genellikle seçilen KE-2070, KE-2080 ve FX-3 SMT yerleştirme makinesi konfigürasyonları için T-eksenli veya theta-eksenli bir uygulamada belgelenmiştir.Uygunluk orijinal etiket kullanılarak doğrulanmalıdır., parça numarası 40044533, konektör, şaft ve makine seri bilgileri.

HC-BP0136D-S1 ana motor modelidir, 40044533 ise yaygın olarak belgelenmiş ekipman parça numarasıdır.AZ4542017 ve 119, alıcının ekipman belgelerinde farklı bir şekilde tanımlanmadığı sürece ek referans veya etiket işaretleri olarak ele alınmalıdır.Sipariş vermeden önce orijinal motorun açık bir fotoğrafı tavsiye edilir.

Lütfen tam motor modelini, ekipman parça numarasını, makine modelini, makine seri numarasını, gerekli miktarı, tercih edilen ürün durumunu, varış ülkesini belirtin.ve orijinal motor etiketinin açık fotoğraflarıBu detaylar uyumluluğu ve teslimat seçeneklerini onaylamaya yardımcı olur.

Kurulum, eğitimli bakım personeli tarafından tamamlanmalıdır. Makineyi çalıştırmadan önce, modeli, şafti, montaj boyutlarını, konektörü, kablo yönlendirmesini ve mekanik hareketi doğrulayın.İlişkili kabloDeğiştirildikten sonra başlangıç, kalibrasyon ve deneme üretimi gerekebilir.

Fiyat, stok durumu, ürün durumu, uyumluluk onayı, teslimat süresi ve nakliye maliyeti için lütfen aşağıdaki bilgileri gönderin:

• Motor modeli: HC-BP0136D-S1
• Ekipmanın parça numarası: 40044533
• Referans işaretleri: AZ4542017 / 119
• Makine modeli ve seri numarası
• Gerekli miktar
• Hedef ülke
• Mevcut motorun açık fotoğrafları

Açık ürün bilgileri, istenen konfigürasyonu kontrol etmemizi ve hızlı bir şekilde doğru bir teklif hazırlamamızı sağlar.
