Panasonic N610113250AC CM402 8-Başlı SMT Dizgi Makinesi için Sinterlenmiş Nozul Tutucu

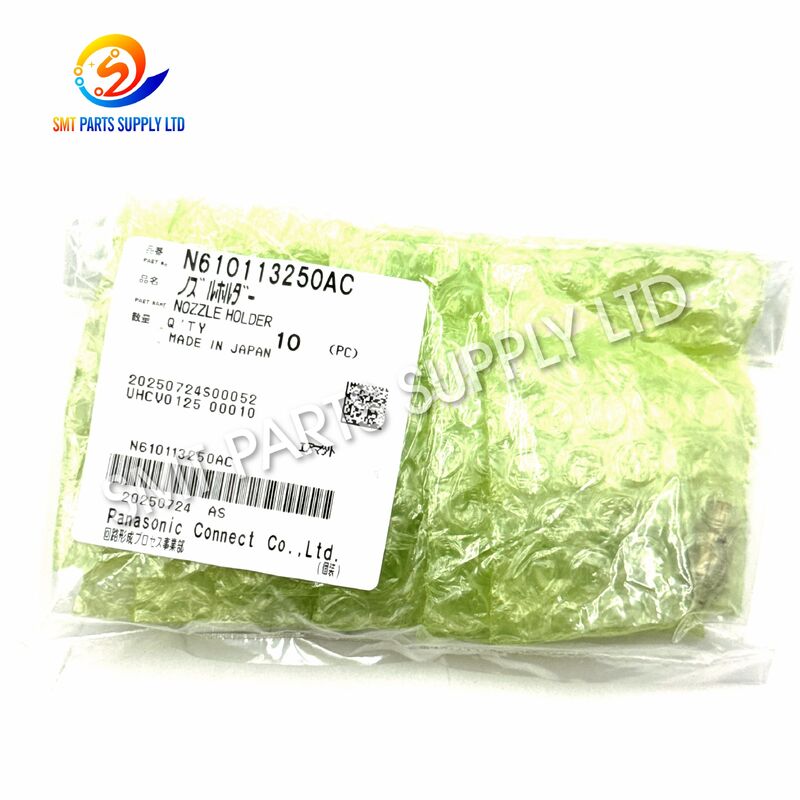

Panasonic N610113250AC Sintered Nozzle Tutucu (CM402 8-Kafa SMT için)

Panasonic N610113250AC, uyumlu SMT yerleştirme kafası mekanizmalarında kullanılmak üzere tasarlanmış hassas sinterlenmiş bir nozül tutucudur. Otomatik bileşen toplama ve yerleştirme işlemleri sırasında yerleştirme nozülünün kurulumunu, konumlandırılmasını, yönlendirilmesini ve tekrarlanan hareketini destekler.

Bu bileşen, CM402 8-kafa SMT yerleştirme uygulamaları için yaygın olarak kullanılır. Üretim sırasında, nozül tutucu, makine bileşenleri besleyicilerden toplarken, bunları görüntü tanıma işleminden geçirirken ve baskılı devre kartlarına doğru bir şekilde yerleştirirken sürekli olarak çalışır.

Doğru eşleşen bir nozül tutucu, kararlı nozül oturmasını, düzgün dikey hareketi, güvenilir vakum toplamasını ve tutarlı yerleştirme performansını korumaya yardımcı olur. N610113250AC, önleyici bakım, yerleştirme kafası yenileme, acil makine onarımı ve kritik yedek parça envanteri için uygundur.

Makineler farklı kafa konfigürasyonlarına ve mühendislik revizyonlarına sahip olabileceğinden, alıcılar sipariş vermeden önce tam parça numarasını, sonekini, makine modelini, kafa tipini ve mevcut bileşeni doğrulamalıdır.

N610113250AC, uyumlu bir SMT yerleştirme kafasının içine monte edilen mekanik bir destek bileşenidir. Birincil amacı, elektronik bileşenleri besleyicilerden toplamak ve bunları PCB pedlerine yerleştirmek için kullanılan nozülü tutmak ve yönlendirmektir.

Nozül tutucu nispeten küçük olmasına rağmen, her bileşen yerleştirme döngüsüne katılır. Bir üretim makinesi saatte binlerce tekrarlanan hareketi tamamlayabilir, bu da kararlılık, boyutsal doğruluk, düzgün çalışma ve doğru kurulumu özellikle önemli hale getirir.

Tutucu, nozül, mil, yay, conta, vakum devresi, yerleştirme kafası, sensörler ve kontrol sistemi ile birlikte çalışmalıdır. Bağlı herhangi bir bileşendeki aşınma veya hasar, toplama ve yerleştirme performansını etkileyebilir.

Yerleştirme nozülü elektronik bileşenlerle doğrudan temas eder veya onları kaldırır, ancak performansı onu destekleyen tutucuya da bağlıdır.

Doğru seçilmiş ve monte edilmiş bir tutucu şunları sağlamaya yardımcı olabilir:

• Kararlı nozül kurulumu.
• Düzgün dikey hareket.
• Doğru nozül konumlandırması.
• Tekrarlanabilir bileşen toplama.
• Görüntü kamerasına tutarlı bileşen sunumu.
• Güvenilir nozül geri dönüş hareketi.
• Mekanik boşluğun azaltılması.
• Yüksek hızlı üretim sırasında kararlı çalışma.
• Daha kolay yerleştirme kafası kalibrasyonu.
• Tekrarlanan toplama hataları riskinin düşürülmesi.

Yanlış veya aşınmış bir tutucu, tutarsız harekete, aşırı boşluğa, nozül ofsetine, anormal toplama yüksekliğine veya düzensiz vakum performansına neden olabilir.

İki nozül tutucu benzer görünebilirken farklı iç yapılara, boyutsal toleranslara, kurulum arayüzlerine veya revizyon soneklerine sahip olabilir. Bu nedenle sipariş vermeden önce tam parça numarası kontrol edilmelidir.

Tutucu, her toplama ve yerleştirme döngüsü sırasında tekrarlanan şekilde çalışır. Zamanla, temas yüzeyleri, yönlendirme alanları ve iç arayüzler aşınabilir.

Tipik sonuçlar şunları içerir:

• Artan mekanik boşluk.
• Kararsız nozül konumlandırması.
• Düzensiz dikey hareket.
• Azalan yerleştirme tekrarlanabilirliği.
• Anormal nozül titreşimi.

SMT üretim ortamları bileşen tozu, PCB parçacıkları, yağ sisi, lehim macunu kalıntısı, yapışkan malzeme ve diğer kirleticileri içerebilir.

Kirlilik şunlara neden olabilir:

• Kısıtlı tutucu hareketi.
• Artan iç sürtünme.
• Vakum geçişi tıkanıklığı.
• Kötü nozül oturması.
• Düzensiz geri dönüş hareketi.

Nozül şunlarla çarpışabilir:

• Yanlış konumlandırılmış besleyiciler.
• Yükseltilmiş PCB bileşenleri.
• Kart fikstürleri.
• Tepsi kenarları.
• Hizalanmamış bileşenler.
• Yanlış programlanmış yerleştirme koordinatları.

Darbe kuvveti nozülden geçerek tutucuya zarar verebilir veya deforme edebilir.

Uygun olmayan bir nozül takmak, nozülü konuma zorlamak veya doğru şekilde oturtmamak tutucuya anormal stres uygulayabilir.

Tutucu şunlar tarafından zarar görebilir:

• Uygun olmayan sökme aletleri.
• Aşırı kurulum kuvveti.
• Yanlış temizleme kimyasalları.
• Onaylanmamış yağlayıcılar.
• Uygun olmayan sökme.
• Servis sırasında kirlenme.

Yanlış sonekli benzer görünümlü bir tutucu kullanmak, kötü uyum, kısıtlı hareket, yanlış nozül yüksekliği, vakum sızıntısı veya kalibrasyon sorunlarına neden olabilir.

Tam bir kafa yeniden oluşturma projesi sırasında, tutucu yaylar, contalar, miller, burçlar, filtreler ve diğer aşınma bileşenleriyle birlikte değiştirilebilir.

Bu belirtiler ayrıca nozüller, vakum valfleri, filtreler, contalar, sensörler, yaylar, miller, besleyiciler, kalibrasyon verileri veya makine programlaması tarafından da neden olabilir. Parçaları değiştirmeden önce tam bir teşhis yapılmalıdır.

Takılı tutucuyu kontrol edin ve AC soneki dahil olmak üzere tam numarayı kaydedin. Bileşeni yalnızca görünümüne göre tanımlamayın.

Aşağıdaki bilgileri sağlayın:

• Makine modeli.
• Makine seri numarası.
• Yerleştirme kafası modeli.
• Kafa pozisyonlarının sayısı.
• Mevcut tutucu işareti.
• Kafa montaj numarası.

Net fotoğraflar şunları göstermelidir:

• Ön görünüm.
• Arka görünüm.
• Yan profil.
• Montaj arayüzü.
• İç açıklık.
• Görünür parça numarası işareti.
• Kafadaki kurulum konumu.

Orijinal ve yedek tutucuları şunlar için karşılaştırın:

• Genel boyutlar.
• Montaj noktaları.
• Nozül bağlantısı.
• Yönlendirme yüzeyleri.
• Yay arayüzü.
• Hava veya vakum geçişleri.
• İç çap.
• Dış profil.
• Revizyon soneki.

Kurulumdan önce aşağıdaki parçaları inceleyin:

• Yerleştirme nozülü.
• Tutucu mili.
• Yay.
• Conta.
• Burç.
• Filtre.
• Vakum valfi.
• Kafa sensörü.
• Nozül değiştirme arayüzü.

Yalnızca tutucuyu değiştirmek, başka bir hasarlı bileşenden kaynaklanan bir arızayı çözmeyebilir.

Kurulum, eğitimli teknisyenler tarafından temiz aletler ve onaylanmış bakım prosedürleri kullanılarak tamamlanmalıdır.

Kurulumdan sonra şunları tamamlayın:

• Manuel hareket denetimi.
• Nozül kurulum testi.
• Vakum testi.
• Nozül yüksekliği denetimi.
• Kafa kalibrasyonu.
• Toplama doğrulama.
• Yerleştirme doğruluğu testi.
• Kontrollü üretim denemesi.

AA, AB ve AC sonekleri tasarım, işlem, malzeme, tedarikçi veya boyutsal revizyonları temsil edebilir.

Doğru sipariş için:

• Tam parça numarasını eşleştirin.
• Sorgudan soneki kaldırmayın.
• Tüm revizyonların değiştirilebilir olduğunu varsaymayın.
• Mümkün olduğunda makine BOM'unu doğrulayın.
• Kurulumdan önce mevcut parçayı karşılaştırın.
• Değiştirilmiş veya yeniden oluşturulmuş makineler için teknik onay isteyin.

N610113250AC nozül tutucu aşağıdaki uygulamalar için uygundur.

Planlanmış ekipman servisi sırasında aşınmış veya hasarlı bir tutucuyu değiştirmek için kullanılır.

Yerleştirme kafası arızasından sonra kesinti süresini azaltmak için kritik bir yedek parça olarak bulundurulur.

Eski veya yoğun kullanılmış kafa montajlarının profesyonelce yeniden oluşturulması sırasında monte edilir.

Yüksek hacimli PCB montaj hatları çalıştıran elektronik üretim hizmeti fabrikaları için uygundur.

Aşağıdakileri üreten üreticiler için geçerlidir:

• Otomotiv elektroniği.
• Endüstriyel kontrol kartları.
• İletişim ekipmanları.
• Tüketici elektroniği.
• LED aydınlatma ürünleri.
• Tıbbi elektronik cihazlar.
• Güç kaynağı montajları.
• Akıllı ev ürünleri.

Servis mühendisleri tarafından makine teşhisi, bakımı, yenileme ve müşteri sahası onarımı için kullanılır.

Kullanılmış SMT makinelerinin kalibrasyon, üretim testi veya yeniden satış öncesi denetimi ve yenilenmesi için uygundur.

Bölgesel distribütörler, hızlı değişim hizmeti gerektiren yerel SMT müşterileri için N610113250AC stoklayabilir.

Yerleştirme nozülü, nozül-tutucu mekanizmasına takılır veya bu mekanizma tarafından desteklenir. Tutucu, yerleştirme kafası içindeki gerekli nozül konumunu korur.

Yerleştirme kafası, besleyici toplama konumuna doğru hızla hareket eder. Tutucu, ivmelenme ve yavaşlama sırasında nozül kararlılığını destekler.

Nozül, elektronik bileşene doğru aşağı hareket eder. Tutucu bu hareketi yönlendirir ve doğru konumlandırmayı korumaya yardımcı olur.

Makine vakum sistemini etkinleştirir. Nozülden hava çekilir, bu da bileşenin besleyiciden kaldırılmasına olanak tanır.

Yerleştirme kafası, bileşeni besleyiciden görüntü kamerasına veya doğrudan PCB yerleştirme alanına taşır.

Kamera, bileşenin konumunu, açısını, şeklini ve yönünü kontrol eder. Kararlı nozül desteği, tekrarlanabilir bileşen sunumuna yardımcı olur.

Kafa, programlanmış PCB koordinatına hareket eder. Nozül aşağı doğru hareket eder ve bileşeni lehim macunu veya yapışkan üzerine yerleştirir.

Vakum bırakılır, bu da bileşenin PCB üzerinde kalmasını sağlar.

Nozül başlangıç konumuna döner ve makine bir sonraki yerleştirme döngüsüne başlar.

En güvenli seçim yöntemi, tam N610113250AC parça numarasını kullanmaktır.

Sorguyu yalnızca şu şekilde göndermeyin:

• N610113250.
• CM402 tutucu.
• Panasonic nozül tutucu.
• Sekiz-kafa tutucu.

Bu açıklamalar gerekli revizyonu doğru bir şekilde tanımlamayabilir.

Aynı makine platformu farklı kafa montajları kullanabilir. Uygulamanın 8-kafa konfigürasyonu olup olmadığını belirtin ve mevcutsa kafa etiketini sağlayın.

Kurulumdan önce yedek parçayı çıkarılan bileşenle karşılaştırın.

Mevcut tedarik seçenekleri şunları içerebilir:

Fotoğraflar şunları belirlemeye yardımcı olur:

• Ürün şekli.
• Montaj arayüzü.
• Görünür işaretler.
• Revizyon farklılıkları.
• Hasar konumu.
• İlgili bileşenler.

Acil bakım için, bir çalışan ünite ve bir yedek ünite satın almak gelecekteki kesinti süresini azaltabilir.

Birkaç uyumlu makine çalıştıran fabrikalar, geçmiş kullanıma ve bakım programlarına göre stok hazırlayabilir.

Makine malzeme listesi, bakım kılavuzu veya kafa montaj çizimi birincil uyumluluk referansı olarak kabul edilmelidir.

Tam bilgi sağlamak, teklif gecikmelerini ve yanlış parça seçimini azaltmaya yardımcı olur.

Tam N610113250AC tanımlaması, müşterinin satın alma talebine karşı kontrol edilmelidir.

Tutucu şunlar için kontrol edilmelidir:

• Çatlaklar.
• Korozyon.
• Deformasyon.
• Darbe hasarı.
• Yüzey kirliliği.
• Anormal çizikler.
• Hasarlı arayüzler.

Montaj alanları, nozül temas yüzeyleri, yönlendirme alanları ve görünür hava geçişleri incelenmelidir.

Yapının izin verdiği yerlerde, tutucu anormal direnç, sıkışma, aşırı gevşeklik veya düzensiz hareket için kontrol edilmelidir.

Tutucu, toz, nem, darbe ve daha ağır metal parçalarla temastan korunmak için ayrı ayrı korunmalıdır.

Müşteriler sevkiyat öncesi parça numarası, durum veya görünüm onayı gerektirdiğinde fotoğraflar sağlanabilir.

Kurulum, nitelikli SMT bakım teknisyenleri tarafından yapılmalıdır.

1. Ekipmanı onaylanmış prosedüre göre durdurun.
2. Gerektiğinde elektriği, basınçlı havayı ve vakumu izole edin.
3. Bakım kılavuzuna göre yerleştirme kafası kapağını çıkarın.
4. Orijinal tutucunun konumunu ve yönünü kaydedin.
5. Uygun aletleri kullanarak eski bileşeni çıkarın.
6. Nozülü, mili, yayı, contayı, burcu ve yakındaki parçaları inceleyin.
7. Kurulum alanını dikkatlice temizleyin.
8. N610113250AC'yi aşırı kuvvet uygulamadan takın.
9. Mekanizmanın serbestçe hareket ettiğini doğrulayın.
10. Makine sistemlerini geri yükleyin.
11. Kafa kalibrasyonunu gerçekleştirin.
12. Toplama ve yerleştirme testlerini tamamlayın.
13. Kontrollü bir üretim denemesi çalıştırın.

Uyumsuz bir montaja uyması için tutucuyu zımparalamayın, delmeyin, bükmeyin veya değiştirmeyin.

• Planlanmış kafa bakımı sırasında nozül-tutucu mekanizmasını inceleyin.
• Yerleştirme kafası alanını temiz tutun.
• Hasarlı nozülleri derhal değiştirin.
• Onaylanmamış temizleme kimyasalları kullanmaktan kaçının.
• Aşırı yağlayıcı uygulamayın.
• İlgili contaları, yayları, milleri ve filtreleri inceleyin.
• Yedek tutucuları bireysel paketlerde saklayın.
• Tüm envanteri tam sonek ile etiketleyin.
• Orijinal ve uyumlu parçaları ayrı tutun.
• Kurulum tarihini ve bakım geçmişini kaydedin.
• Başka bir tutucu takmadan önce tekrarlanan arızaları araştırın.
• Gerektiğinde mekanik değişimden sonra tam kalibrasyon yapın.

Tutucuyu temiz, kuru ve korunaklı bir ortamda saklayın.

Önerilen uygulamalar şunları içerir:

• Kuruluma kadar bileşeni kapalı tutun.
• Açıklıklara toz girmesini önleyin.
• Ağır mekanik parçalarla doğrudan temastan kaçının.
• Hassas yüzeylere kirli ellerle dokunmayın.
• Bireysel envanter etiketleri kullanın.
• AA, AB ve AC revizyonlarını ayırın.
• İlk giren ilk çıkar stok kontrolünü uygulayın.
• Gelen denetim sonuçlarını kaydedin.
• Bileşeni nem ve aşındırıcı malzemelerden koruyun.

Nakliye seçenekleri şunları içerebilir:

• DHL.
• FedEx.
• UPS.
• Uluslararası hava kargo.
• Müşteri kurye hesabı.
• Diğer SMT yedek parçalarıyla konsolide sevkiyat.

Tam N610113250AC numarası tekliflerde, faturalarda, paketleme listelerinde ve paket etiketlerinde belirtilebilir.

Müşteriler test, acil bakım veya kritik yedek envanter için küçük miktarlarda sipariş verebilir.

Makine gereksinimlerine ve satın alma bütçelerine göre farklı tedarik koşulları teklif edilebilir.

Tutucu şunlarla birlikte tedarik edilebilir:

• SMT nozülleri.
• Besleyiciler.
• Sensörler.
• Solenoid valfler.
• Filtreler.
• Kayışlar.
• Motorlar.
• Kontrol kartları.
• Yerleştirme kafası parçaları.
• Konveyör bileşenleri.

Müşteriler sevkiyattan önce fotoğraf veya görünür işaret onayı isteyebilir.

Siparişler Avrupa, Kuzey Amerika, Güneydoğu Asya, Orta Doğu ve diğer uluslararası pazarlardaki müşteriler için hazırlanabilir.

SMT yedek parçaları doğru tanımlama gerektirir. Benzer görünen bileşenler aynı boyutlara, arayüzlere, malzemelere veya revizyon seviyelerine sahip olmayabilir.

Uzmanlaşmış bir tedarikçi müşterilere şunları yapabilir:

• Yanlış siparişleri azaltın.
• Tam parça numaralarını kontrol edin.
• Sonek farklılıklarını belirleyin.
• Orijinal ve uyumlu seçenekleri karşılaştırın.
• Birden fazla ürünü konsolide edin.
• Acil yedek envanteri hazırlayın.
• Mühendisler ve satın alma ekipleri arasındaki iletişimi iyileştirin.
• Eksik ürün bilgileri nedeniyle gecikmeleri azaltın.
• Uluslararası paketleme ve sevkiyat düzenleyin.

Hayır. N610113250AC, uyumlu bir yerleştirme kafası mekanizması içine monte edilen bir nozül-tutucu bileşenidir. Tam bir kafa ünitesi, tam nozül montajı, motor, mil, sensör veya nozül değiştirici değildir.

Teklifte özellikle belirtilmedikçe nozül dahil değildir. Tutucu, nozül, mil, yay, conta, filtre ve ilgili parçalar ayrı parça numaraları kullanabilir.

Sayılar aynı temel numara ailesine aittir, ancak revizyon değiştirilebilirliği varsayılmamalıdır. Alıcılar, değiştirme yapmadan önce makine BOM'unu, kafa yapılandırmasını, boyutları ve takılı parçayı doğrulamalıdır.

Hayır. Toplama hataları ayrıca hasarlı nozüller, vakum sızıntısı, tıkanmış filtreler, arızalı valfler, sensörler, besleyiciler, contalar, kalibrasyon verileri veya makine programlaması tarafından da neden olabilir.

Lütfen tam parça numarasını, gerekli miktarı, makine modelini, kafa yapılandırmasını, gerekli durumu, hedef ülkeyi ve mevcut tutucunun net fotoğraflarını sağlayın.

Fiyat teklifleri, stok onayı, teknik tanımlama, orijinal-yeni parçalar, uyumlu-yeni parçalar ve konsolide SMT yedek parça siparişleri için lütfen iletişime geçin:

Lütfen tam parça numarasını, makine modelini, kafa yapılandırmasını, miktarı, tercih edilen durumu, hedef ülkeyi ve mevcut parça fotoğraflarını ekleyin. Tam bilgi, daha hızlı ve daha doğru bir teklif hazırlamamızı sağlar.
