FUJI NXT Y eksenli hassaslıklı rulman NSK 7001AT serisi açılı temas topu rulmanı 12 × 28 × 8 mm

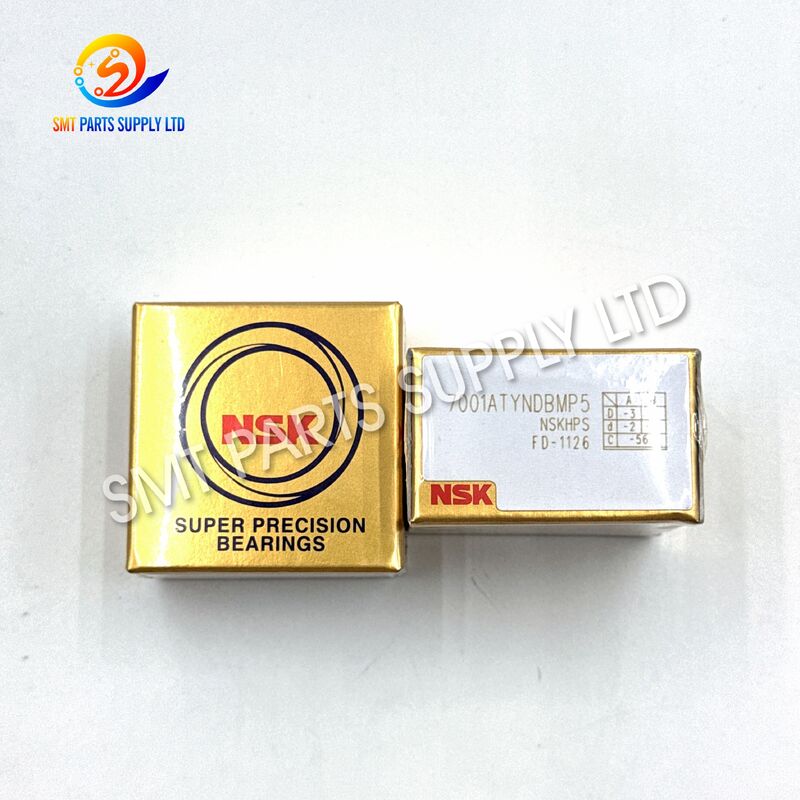

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y Ekseni Hassas Rulmanı

FUJI H4209W rulmanı, FUJI NXT yüzey montaj yerleştirme ekipmanının Y ekseni mekanizmasında kullanılan hassas hareket destek bileşenidir. Yaygın olarak NSK 7001AT rulman serisi ile tanımlanır ve farklı parça referanslarında 7001ATYNDBMP5 veya 7001ATYDBC8P5 gibi tam tanımlamalar bulunur. Bu ürünle ilişkili standart boyut zarfı 12 mm iç çap, 28 mm dış çap ve 8 mm genişliktir. Kamuoyuna açık NXT parça bilgileri, H4209W'yi Y ekseni bilyalı vidalı montajında takılı bir rulman olarak tanımlar; ilgili mekanik yapıda iki adet gösterilebilir.

Hassas döner destek için tasarlanmış bu açılı temaslı rulman, konumlandırma mekanizması içindeki radyal hareketi ve eksenel yer değiştirmeyi kontrol etmeye yardımcı olur. Düzgün eksen hareketi ve güvenilir konumlandırmayı sürdürmek için doğru rulman seçimi, montaj yönü, eşleştirme düzenlemesi, yağlama durumu ve ön yükleme önemlidir.

Bu ürün, SMT fabrikaları, makine bakım şirketleri, ekipman yeniden yapılandırıcıları, yedek parça distribütörleri ve FUJI NXT hareket montajları için yedek rulmana ihtiyaç duyan teknik servis ekipleri için uygundur. Alıcılar sipariş vermeden önce makine konfigürasyonunu, takılı rulman işaretini, montaj konumunu ve gerekli miktarı teyit etmelidir.

Anahtar Ürün Tanımlaması

H4209W parça numarası FUJI NXT rulman uygulamalarıyla ilişkilidir, mevcut parça listesi bilgileri ise rulmanı bir Y ekseni bilyalı vidalı yapıya yerleştirir.

Ürün Özellikleri

Neden Bir NXT Y Ekseni Rulmanının Değiştirilmesi Gerekiyor?

SMT yerleştirme makinesinin Y ekseni, üretim sırasında sık ivmelenme, yavaşlama, konumlandırma ve geri dönüş hareketleri gerçekleştirir. Bilyalı vidalı veya dönen şaftı destekleyen rulman, kontrollü eksenel ve radyal hareketi korurken tekrar tekrar çalışmalıdır. Zamanla, mekanik aşınma veya montajla ilgili sorunlar rulman performansını azaltabilir.

1. Uzun Süreli Mekanik Yorgunluk

Sürekli üretim döngüleri, rulman kanallarını ve yuvarlanma elemanlarını tekrarlanan yüklere maruz bırakır. Makine doğru şekilde bakımlı olsa bile, uzun çalışma saatleri iç boşluğu, yüzey yorgunluğunu, titreşimi veya yuvarlanma direncini kademeli olarak artırabilir.

2. Yağlama Bozulması

Çalışma sıcaklığı, kirlilik, aşırı servis süresi, uyumsuz yağlayıcı veya yanlış yağlama miktarı nedeniyle gres bozulabilir. Yetersiz yağlama sürtünmeyi artırırken, aşırı gres sürüklenmeyi ve çalışma sıcaklığını artırabilir.

3. Toz ve Kirlilik

SMT üretim ortamları ince toz, bileşen döküntüsü, kurumuş yağlayıcı, ambalaj parçacıkları veya bakım kalıntıları içerebilir. Rulman alanına giren kirleticiler kanal yüzeyine zarar verebilir ve anormal gürültü veya titreşime neden olabilir.

4. Yanlış Rulman Ön Yüklemesi

Açılı temaslı rulmanlar montaj düzenlemesine ve ön yüklemeye duyarlıdır. Aşırı ön yükleme ısı, gürültü ve erken aşınmaya neden olabilir. Yetersiz ön yükleme eksenel hareket, azalmış rijitlik veya kararsız eksen konumlandırmasına neden olabilir.

5. Hizalama Bozukluğu

Hizalanmamış rulman yuvası, bükülmüş şaft, hasarlı bilyalı vida, düz olmayan montaj yüzeyi veya yanlış sıkılmış kilit somunu rulmana anormal bir yük uygulayabilir. Hizalama sorununu düzeltmeden rulmanı değiştirmek tekrarlanan arızalara neden olabilir.

6. Uygun Olmayan Montaj

Yuvarlanma elemanları aracılığıyla uygulanan presleme kuvveti, çekiçten gelen darbe, montaj sırasında kirlenme, yanlış montaj yönü veya kontrolsüz sıkma torku, makine üretime dönmeden önce yeni bir rulmana zarar verebilir.

7. Çarpışma veya Acil Durdurma

Mekanik bir çarpışma, ani eksen duruşu, aşırı direnç veya bilyalı vida engellemesi, destekleyici rulmanlara şok yükü aktarabilir. Rulman çalışmaya devam edebilir ancak daha sonra gürültü, titreşim veya azalmış konumlandırma doğruluğu geliştirebilir.

Yaygın Arıza Belirtileri

Belirti

Çözüm

FUJI NXT Y Ekseni Destek Konumu İçin Hassas Yedek

Aşınmış H4209W rulmanının değiştirilmesi, muayene rulmanın hasarlı olduğunu veya gerekli dönüş koşulunu artık karşılamadığını doğruladığında düzgün Y ekseni hareketini geri kazanmaya yardımcı olabilir. Doğru bir değiştirme prosedürü tanımlama, muayene, temizleme, montaj, ayarlama ve operasyonel doğrulama içermelidir.

Önerilen Değiştirme Süreci

Adım

Rulmanı doğrudan metal bir çekiçle vurmayın.

• Presleme kuvvetini bilyalar aracılığıyla aktarmayın.
• Çalışma tezgahını, aletleri, şaftı, yuvayı ve rulmanı temiz tutun.
• Teknik onay olmadan eşleşmeyen rulman spesifikasyonlarını karıştırmayın.
• Açılı temaslı bir rulmanın montaj yönünü değiştirmeyin.
• Belirtilmeyen bir yağlayıcı uygulamayın.
• Hasarlı bir kilit somununu, ara parçayı, rondelayı veya sabitleme bileşenini tekrar kullanmayın.
• Bilyalı vidanın bükülme, aşınma, çizilme veya anormal direnç açısından kontrol edin.
• Her Y ekseni sorununun rulmandan kaynaklandığını varsaymadan önce doğrusal kılavuzları doğrulayın.
• Ekipman bakım kılavuzunu ve saha güvenlik prosedürlerini izleyin.
• Özellikler

Ana Ürün Özellikleri

Parametre

Sonek Doğrulama Tablosu

İşaretleme Öğesi

Kalite Kontrol

Gelen Muayene

Tedarik edilen her rulman, sevkiyat öncesinde sipariş gereksinimlerine karşı kontrol edilmelidir. Muayene süreci şunları içerebilir:

FUJI parça numarası karşılaştırması.

• NSK model ve sonek karşılaştırması.
• İç çap ölçümü.
• Dış çap ölçümü.
• Genişlik ölçümü.
• Yüzey ve kanal görünüm muayenesi.
• Korozyon ve kirlilik muayenesi.
• Paketleme durumu muayenesi.
• Manuel dönüş durumu muayenesi.
• Miktar doğrulaması.
• Etiket ve parti doğrulaması.
• Talep edildiğinde fotoğraf onayı.
• Sevkiyat Öncesi Doğrulama

Muayene Noktası

Y ekseni bilyalı vidalı destek

H4209W rulmanı esas olarak FUJI NXT SMT yerleştirme ekipmanları için hassas bir yedek rulman olarak pazarlanmaktadır. Parça listesi kayıtları, onu bir NXT Y ekseni bilyalı vidalı montajıyla ilişkilendirir.

Tipik Uygulama Alanları

Uygulama

SMT elektronik üretim tesisleri.

• EMS üretim tesisleri.
• FUJI ekipman kullanıcıları.
• SMT makine tamir şirketleri.
• Yerleştirme makinesi yeniden yapılandırma atölyeleri.
• Endüstriyel otomasyon bakım ekipleri.
• SMT yedek parça distribütörleri.
• Yurt dışı ekipman servis sağlayıcıları.
• Fabrika mühendislik departmanları.
• Önleyici bakım ekipleri.
• Nasıl Çalışır

Açılı Temaslı Rulman Prensibi

Bir açılı temaslı bilyalı rulman, bilyalar ve kanallar arasında radyal düzleme göre bir açıyla bir temas çizgisi oluşturan kanal geometrisi kullanır. Bu tasarım, rulmanın aynı anda hem radyal yükü hem de eksenel yükü desteklemesine olanak tanır. NSK, açılı temaslı bilyalı rulmanları kombine yüklemeye uygun ürünler olarak tanımlar ve eksenel yük yönü ve gerekli rijitliğe göre farklı konfigürasyonlar seçilir.

Y Ekseni Mekanizmasındaki İşlevi

Hassas bir konumlandırma ekseni içinde, servo motor bilyalı vidalı döndürür. Bilyalı vidalı somun, döner hareketi doğrusal harekete dönüştürerek makine yapısının Y ekseni boyunca hareket etmesini sağlar.

Destek rulmanı birkaç önemli işlevi yerine getirir:

Bilyalı vidanın dönen ucunu destekler.

1. Eksenel yer değiştirmeyi kontrol etmeye yardımcı olur.
2. Dönüş hizalamasını korur.
3. Tahrik sisteminin rijitliğine katkıda bulunur.
4. Hızlanma sırasında istenmeyen hareketi azaltır.
5. Servo sistemin tutarlı konumlandırma üretmesine yardımcı olur.
6. Sürekli döngüler boyunca tekrarlanabilir makine hareketini destekler.
7. Neden Rulman Rijitliği Önemlidir

Hızlı ivmelenme veya yavaşlama sırasında, bilyalı vida desteğine eksenel kuvvet etki edebilir. Rulmanda aşırı boşluk varsa, vida eksenel yönde hafifçe hareket edebilir. Bu hareket konumlandırma kararlılığını azaltabilir ve tutarsız mekanik tepkiye neden olabilir.

Doğru seçilmiş ve monte edilmiş bir açılı temaslı rulman kontrollü destek sağlar. Rulman düzenlemesi, ön yükleme, yağlama, şaft uyumu ve yuva uyumu doğru olduğunda, eksen daha düzgün dönüş ve daha kararlı konumlandırma ile çalışabilir.

Diğer Bileşenlerle İlişkisi

İlgili Bileşen

Performans Faydaları

1. Kararlı Eksen Desteği

Rulman, dönen bilyalı vidanın stabilize edilmesine ve istenmeyen şaft hareketinin sınırlandırılmasına yardımcı olur.

2. Düzgün Mekanik Seyahat

Doğru yuvarlanma teması, kayan desteğe kıyasla sürtünmeyi azaltır ve daha düzgün Y ekseni hareketi sağlar.

3. Kontrollü Eksenel Konum

Açılı temaslı tasarım eksenel kuvveti destekler ve amaçlanan bilyalı vida konumunu korumaya yardımcı olur.

4. Hassas Hareket Yeteneği

Uygun bir hassas sınıf rulman, SMT yerleştirme ekipmanının tekrarlanabilirlik gereksinimlerini destekler.

5. Azaltılmış Mekanik Titreşim

Aşınmış veya hasarlı bir rulmanın değiştirilmesi, doğrulanmış rulmanla ilgili titreşim ve gürültüyü azaltabilir.

6. Bakım Verimliliği

Doğru H4209W ve NSK tanımlamasının kullanılması, ilgisiz standart bir rulmanın sipariş edilme riskini azaltır.

7. Üretim Güvenilirliği

Önleyici değiştirme, ilerleyici rulman hasarı nedeniyle beklenmedik eksen duruşu olasılığını azaltabilir.

8. Yeniden Yapılandırma Uyumluluğu

Bileşen, FUJI NXT hareket montajlarını yeniden yapılandıran veya restore eden bakım atölyeleri için uygundur.

Genel Amaçlı Bir Rulmanla Karşılaştırma

Karşılaştırma Kalemi

Nasıl Seçilir

Adım 1: FUJI Parça Numarasını Teyit Edin

Makine parça listesinin, servis belgesinin, çıkarılan paketin veya bakım kaydının gerekli bileşeni H4209W olarak tanımlayıp tanımlamadığını kontrol edin.

Adım 2: Tam Rulman İşaretini Kaydedin

Yalnızca “7001.” vermeyin. Rulman üzerine kazınmış her karakteri, önekler ve sonekler dahil olmak üzere fotoğrafını çekin veya yazın.

Mevcut referanslardaki olası işaretlemeler şunları içerir:

7001ATYNDBMP5

• Boyutlar
• 7001AT
• H4209W
• ,

Adım 3: Boyutları Teyit Edin

Ölçün veya doğrulayın:

İç çap: 12 mm.

• Dış çap: 28 mm.
• Genişlik: 8 mm.
• Adım 4: Ekipmanı Teyit Edin

Aşağıdaki bilgileri sağlayın:

Makine markası.

• Makine serisi.
• Makine nesli.
• Modül numarası.
• Makine seri numarası.
• Eksen konumu.
• Montaj adı.
• Mevcut parça numarası.
• Adım 5: Rulman Düzenlemesini Teyit Edin

Bakım mühendisine montajın şunları kullanıp kullanmadığını sorun:

Bir rulman.

• İki ayrı rulman.
• Eşleştirilmiş bir çift.
• Arka arkaya düzenleme.
• Yüz yüze düzenleme.
• Sabit uç desteği.
• Yüzer uç desteği.
• Belirli ön yükleme veya ara parça konfigürasyonu.
• Adım 6: Gerekli Durumu Teyit Edin

Mevcut tedarik koşulları şunları içerebilir:

Durum

Adım 7: Fotoğraf Sağlayın

Faydalı fotoğraflar şunları içerir:

Rulman gravürü.

• Orijinal ambalaj etiketi.
• FUJI parça etiketi.
• Takılı konum.
• Bilyalı vidalı destek montajı.
• Makine isim plakası.
• Her iki taraftan çıkarılan rulman.
• Ara parça, rondela ve kilit somunu düzenlemesi.
• Adım 8: Miktarı Teyit Edin

Bir parça diyagramı, ilgili Y ekseni montajında iki adet H4209W rulmanı gösterebilir, ancak satın alma miktarı kesin modüle ve bakım kapsamına göre teyit edilmelidir.

Sipariş Bilgileri

Hızlı ve doğru bir teklif için lütfen aşağıdaki ayrıntıları sağlayın:

Gerekli Bilgi

Hassas rulmanlar, taşıma sırasında darbe, nem, toz ve korozyona karşı dikkatli koruma gerektirir.

Standart Paketleme Süreci

Rulman tanımlaması teyit edilir.

1. Rulman koruyucu iç ambalaja yerleştirilir.
2. Gerektiğinde neme dayanıklı malzeme eklenir.
3. Ürün kutu içinde hareket etmeye karşı korunur.
4. Dış etiket parça numarasını ve miktarı içerir.
5. Paket güçlendirilmiş bir nakliye kartonuna yerleştirilir.
6. İhracat belgeleri siparişe göre hazırlanır.
7. Mevcut Nakliye Seçenekleri

DHL ekspres.

• FedEx ekspres.
• UPS ekspres.
• Hava kargo.
• Konsolide siparişler için deniz kargo.
• Müşteri tarafından belirlenen iletici.
• Müşteri kurye hesabı.
• Diğer SMT yedek parçalarıyla kombine sevkiyat.
• Depolama Önerileri

Montaj yapılana kadar rulmanı orijinal koruyucu ambalajında saklayın.

• Temiz ve kuru bir iç alanda saklayın.
• Yoğuşmaya veya aşındırıcı kimyasallara maruz bırakmaktan kaçının.
• Rulman paketinin üzerine ağır ürünler koymayın.
• Ürünü metal tozundan ve işleme döküntülerinden uzak tutun.
• Ambalajı gereksiz yere açmayın.
• Muayene ve montaj sırasında temiz eldiven kullanın.
• Envanteri teslim alma tarihine göre döndürün.
• Uzun süreli depolamadan sonra durumu yeniden kontrol edin.
• Hassas yüzeylerle doğrudan çıplak elle temastan kaçının.
• SSS

S1: H4209W, NSK 7001ATYNDBMP5 ile aynı mı?

H4209W, NXT ekipmanları için bir NSK 7001AT serisi hassas rulmanla yaygın olarak ilişkilendirilen FUJI yedek parça referansıdır. Bazı ticari kayıtlar 7001ATYNDBMP5'i kullanırken, bir parça listesi kaydı 7001ATYDBC8P5'i göstermektedir. Lütfen sipariş vermeden önce çıkarılan rulmandaki tam işareti teyit edin.

S2: H4209W rulmanının boyutları nelerdir?

Yaygın olarak belgelenen boyutlar 12 mm iç çap, 28 mm dış çap ve 8 mm genişliktir. Ancak, yalnızca boyutlar yedek için yeterli değildir, çünkü hassasiyet sınıfı, temas tasarımı, eşleştirme düzenlemesi, kafes tipi ve ön yüklemeyle ilgili sonekler de doğrulanmalıdır.

S3: Bu rulman FUJI NXT makinesinde nerede kullanılır?

Mevcut NXT parça bilgileri, H4209W'yi bir Y ekseni bilyalı vidalı montajıyla ilgili bir rulman olarak tanımlar. Kesin montaj konumu modüle ve makine konfigürasyonuna göre değişebilir, bu nedenle alıcılar ekipman modelini, modül numarasını ve montaj fotoğrafını sağlamalıdır.

S4: Standart bir 7001 rulmanı kullanabilir miyim?

Aynı boyutlara sahip standart bir rulman otomatik olarak monte edilmemelidir. Orijinal rulman belirli bir açılı temas tasarımı, hassasiyet sınıfı, kafes, iç konfigürasyon, eşleştirilmiş düzenleme veya ön yükleme gerektirebilir. Her zaman tam soneki ve uygulama gereksinimlerini karşılaştırın.

S5: Teklif öncesinde hangi bilgi gereklidir?

Lütfen H4209W, tam NSK rulman işareti, gerekli miktar, makine modeli, makine seri numarası, takılı konum, gerekli durum ve net fotoğraflar gönderin. Bu ayrıntılar, tedarikçinin uyumluluğu doğrulamasına ve eksik sonek bilgileri nedeniyle gecikmeleri önlemesine olanak tanır.

Bize Ulaşın

Bir NXT Y ekseni bakım projesi için FUJI H4209W NSK 7001AT hassas rulmanı mı arıyorsunuz?

Rulman işaretini, makine modelini, gerekli miktarı, tercih edilen durumu ve teslimat hedefini bize gönderin. Ekibimiz, teklif vermeden önce mevcut spesifikasyonu, stok durumunu, paketleme gereksinimlerini ve nakliye seçeneğini kontrol edecektir.

SMT PARTS SUPPLY LTD.

dünya çapında elektronik üretim müşterileri için SMT makine yedek parçaları, besleyici bileşenleri, rulmanlar, motorlar, sensörler, kontrol kartları, nozullar, filtreler ve bakım çözümleri sunar.Destekliyoruz:

Hızlı parça numarası doğrulaması.

• Fotoğraf tabanlı ürün onayı.
• Yeni ve yedek durum seçenekleri.
• Acil bakım gereksinimleri.
• Küçük miktarlı ve toplu siparişler.
• Kombine SMT yedek parça sevkiyatları.
• Uluslararası ekspres teslimat.
• Sevkiyat öncesi teknik iletişim.
• Koruyucu ihracat paketlemesi.
• Uzun vadeli yedek parça tedarik desteği.
• Doğru hizmet için lütfen şunları ekleyin:

H4209W, 12 × 28 × 8 mm, 12 × 28 × 8 mm, ve FUJI NXT Y ekseni uygulaması sorunuzda.Ticari Marka ve Uyumluluk Beyanı
